LTM4652

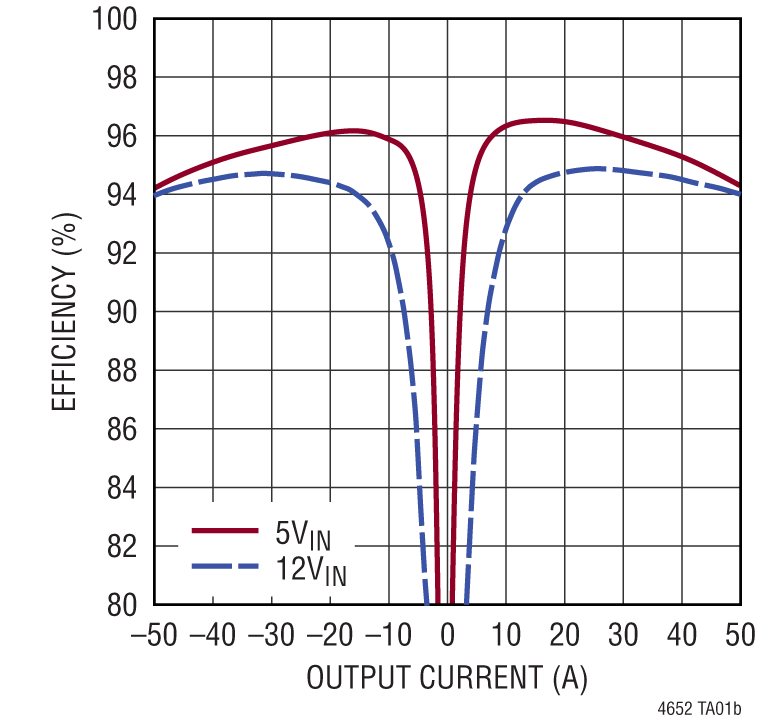

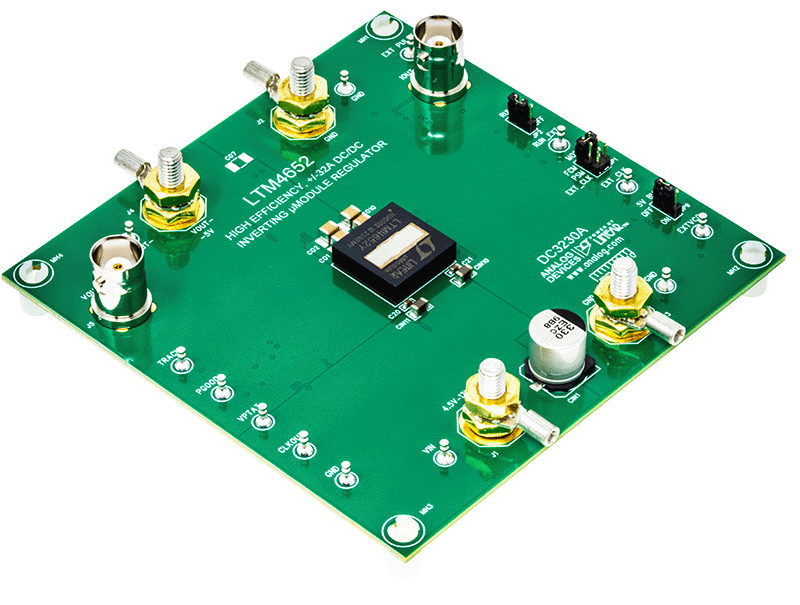

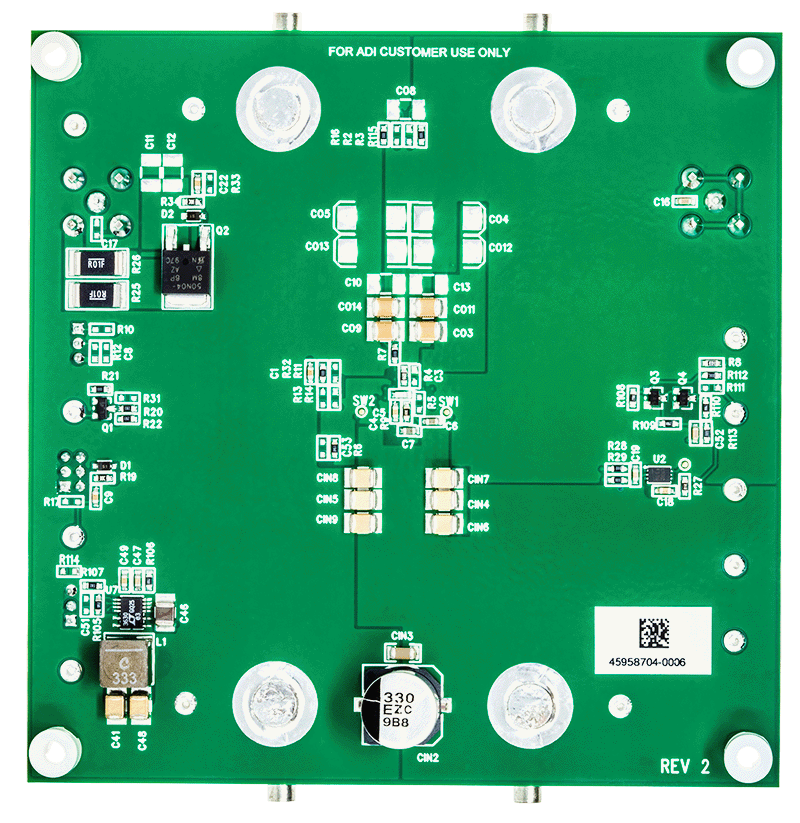

演示电路3230A内置LTM4652，这是一款配置为单通道32A、–5V输出的高效率双向双相 μModule^®稳压器。输入电压范围为4.5V至13V。对于该反相输出演示板，最大V_IN + |V_OUT| 不应超过18V。某些V_IN、V_OUT、频率和热条件须降额使用。

该演示板可配置提供输出负载源电流或吸电流。两种情况下的硬件测试设置图在后续部分介绍。该演示板在9V_IN和 –5V_OUT条件下使用780kHz的默认频率进行了优化。LTM4652中使用的电流模式架构为峰值电流模式控制。

默认情况下，该器件在连续电流模式下工作，但可设置为脉冲跳跃模式，以优化轻负载条件下的效率。

LTM4652采用耐热性能增强型144引脚 (16 mm × 16 mm × 4.92mm) BGA封装。通过板载电路提供温度检测选项。该模块封装顶层采用裸露金属，未进行电气连接，用于增强散热能力。

请注意，LTM4652的反相配置与同相配置的最大电流限值不同。LTM4652数据手册提供了完整的操作和应用说明。建议在使用DC3230A或进行任何硬件更改之前，阅读LTM4652的数据手册和演示手册。

• 双向输出电流高达±25A
  • 并行通道电流共享高达 ±50A
• 电流模式控制/快速瞬态响应
• 输出电压差分远程感测

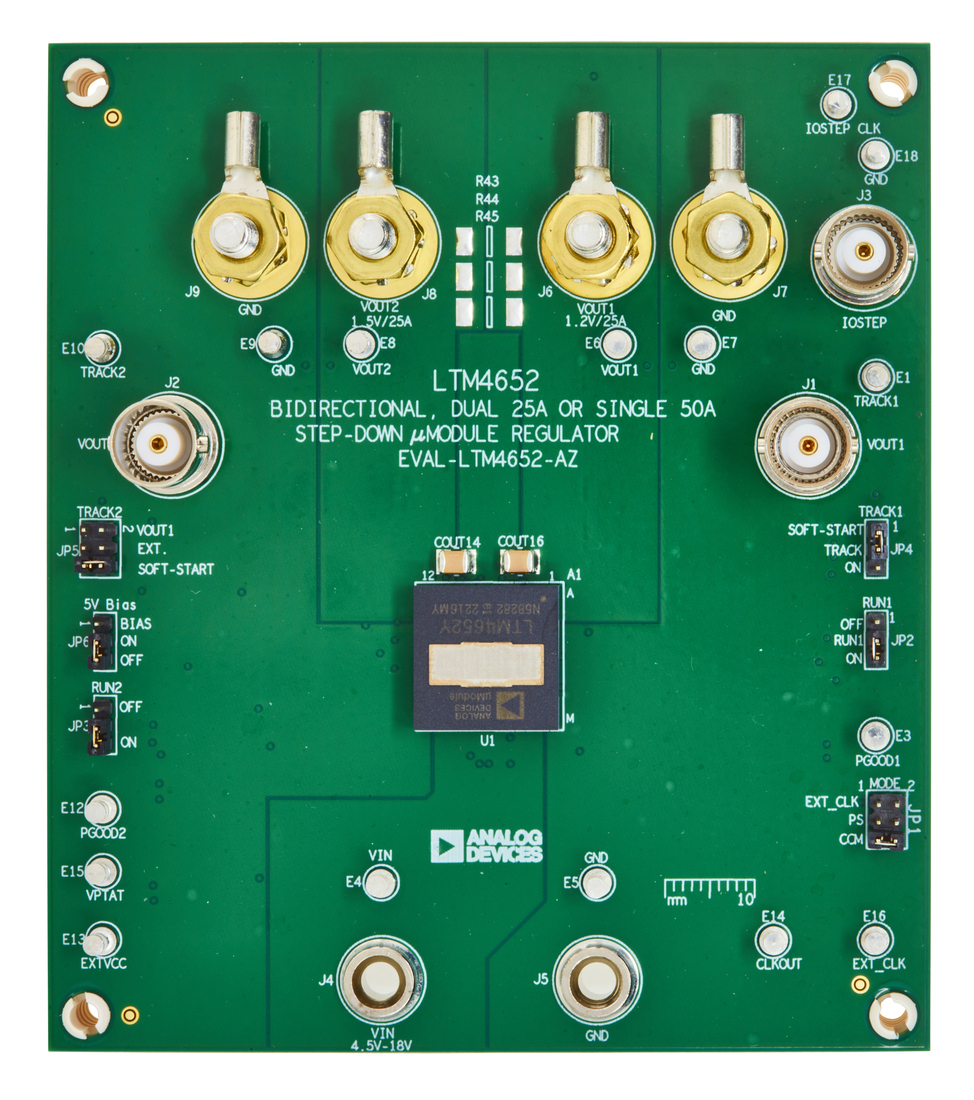

EVAL-LTM4652-AZ 评估板具有 LTM^®4652EY，它是源/汇双路 ±25A 或单路 ±50A 输出的开关模式、降压型 DC-DC μModule® 模块稳压器。输入电压为 4.5V 至 18V。输出电压可编程范围为 0.6V 至 5V。EVAL-LTM4652-AZ 评估板可以从每个通道提供最大 25A 的电流。如 LTM4652 数据手册中所述，对于某些 V_IN、V_OUT 和热状况，必须进行输出电流降级。在重加载条件下，EVAL-LTM4652-AZ 评估板以连续导电模式 (CCM) 运行。为了在低加载电流下实现高效率，对于噪声敏感的应用，可以使用 MODE 跳线 (JP1) 选择脉冲跳跃模式 (PSM)。可以使用可选的跳线电阻器将两个输出并联，以实现单个 50A 输出解决方案。该评估板中，用户可通过 TRACK/SS 引脚，编程其输出如何斜升和斜降。输出可以设置为同时或按比例跟踪另一个电源的输出。可进行远程输出电压感应，以改善负载点的输出电压调节。LTM4652 的这些特性以及紧凑尺寸 (16mm × 16mm × 4.92mm、BGA 封装) 使其非常适用于许多高密度加载点 (POL) 稳压应用。要使用或修改 EVAL-LTM4652-AZ 评估板，必须结合本用户指南阅读 LTM4652 数据表。

• ±128A Sourcing and Sinking Current
• Parallel for High-Power Applications

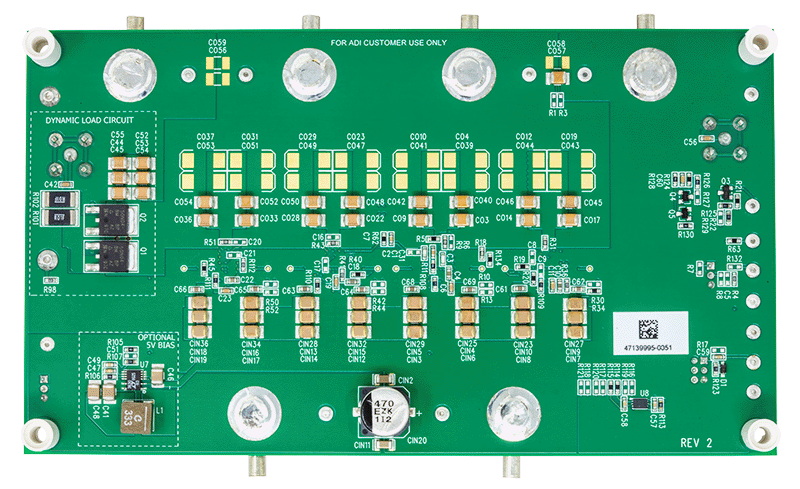

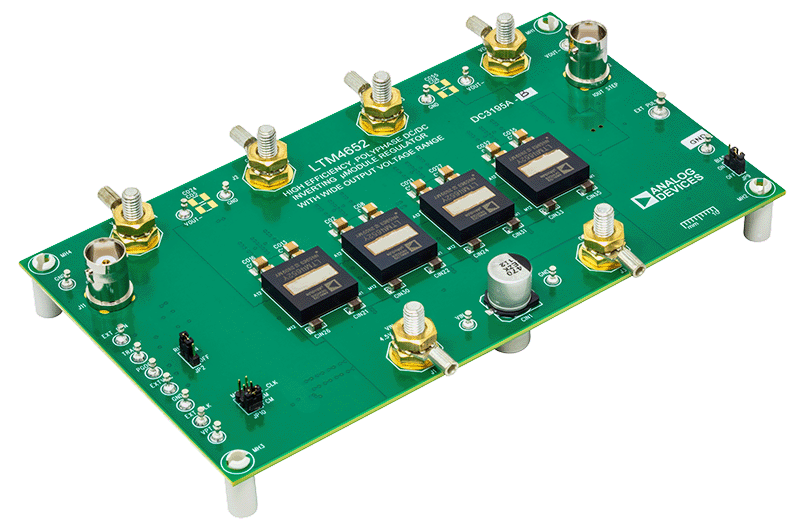

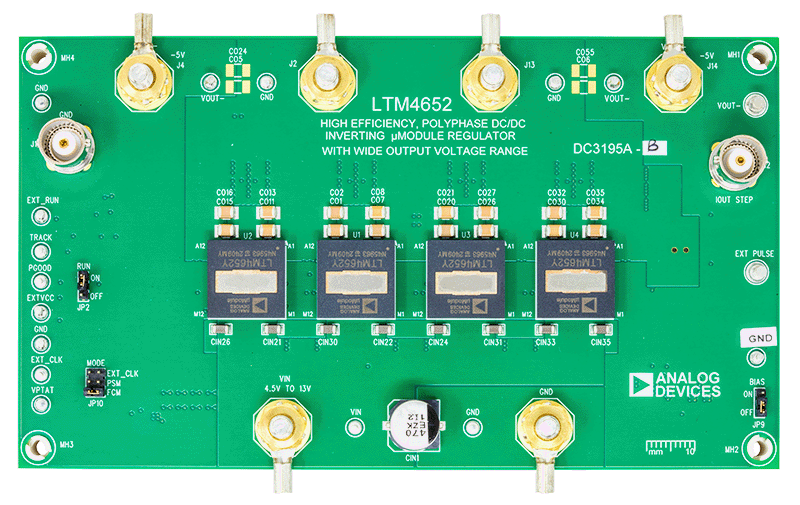

The DC3195A-B evaluation board features the LTM^®4652 μModule^® (micromodule) regulator, which is configured as a quad polyphase single –5V output capable of bidirectional ±128A load current. The input voltage range is 4.5V to 13V. The maximum V_IN + |V_OUT| should not exceed 18V for this inverting output evaluation board. Derating is necessary for certain V_IN, V_OUT, frequency, and thermal conditions.

The DC3195A-B evaluation board can be configured to source or sink the output load current. Figure 2 and Figure 3 show the hardware test setup diagrams for both conditions, respectively. The evaluation board is optimized using a default frequency of 780kHz under the 9_VIN and –5V_OUT operating conditions. The LTM4652 current mode architecture is peak current mode control. The evaluation board operates in continuous current mode (CCM) by default, but it can be placed in pulse-skipping mode (PSM) to optimize efficiency at light loads.

The LTM4652 is available in a thermally enhanced 144-pin (16mm × 16mm × 4.92mm) BGA package. Temperature sensing options are included through the onboard circuit.

The LTM4652 features an exposed metal top which is electrically unconnected for heatsinking capability.

The inverting configuration feature of the LTM4652 has a different maximum current limit compared to the noninverting configuration feature. (Refer to DN1021 for more information). The LTM4652 data sheet gives a complete description of the device. The data sheet and this user guide must be read before using or making any hardware changes to the DC3195A-B evaluation board.
