LTC7860

高效率开关浪涌抑制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 8
特性
  • 高效率 VOUT 箝位可阻止高电压输入浪涌
  • 用于正常操作的接通 (SWITCH-ON) 模式 100% 占空比
  • 针对瞬变和故障的保护性 PWM (PROTECTIVE PWM) 模式
  • VIN 引脚至 SGND 范围:3.5V 至 60V
  • 外部输入电压可扩展至 200V+
  • 可调输出电压箝位
  • 可调输出过流保护
  • 功率电感器改善了正常操作中的输入 EMI
  • 可编程故障定时器
  • 用于输入浪涌电流限制的可调软起动
  • 在故障期间具有 4.5% 的重试占空比
  • 可调开关频率:50kHz 至 850kHz
  • 任选的反向输入电压保护
  • 采用耐热性能增强型 12 引脚 MSOP 封装

更多细节
show more Icon

LTC®7860 高效率浪涌抑制器可保护负载免遭高压瞬变的损坏。高效率可提供较高的电流和较小的解决方案尺寸。在输入过压过程中 (例如:车辆中的负载突降),LTC7860 通过控制一个外部 MOSFET 的栅极以充当一个开关 DC/DC 稳压器 (保护性 PWM 模式)。该操作把输出电压调节至一个安全的电平,从而允许负载在输入过压过程中运作。在正常操作期间 (SWITCH-ON 模式),LTC7860 持续接通外部 MOSFET,从而将输入电压传递至输出。一个内部比较器负责限制电流检测电阻器两端的电压并调节最大输出电流,以提供针对过流故障的保护作用。

一个可调定时器用于限制 LTC7860 能在过压或过流调节状态中度过的时间。当该定时器计时结束时,外部 MOSFET 关断,直到 LTC7860 在一个冷却周期之后重新起动为止。当功率损耗很高时,通过严格限制处于保护性 PWM 模式的时间,组件和热设计可针对正常操作进行优化,并在高电压输入浪涌和 / 或过流故障期间安全地操作。可增设一个额外的 PMOS 以提供反向电池保护。


Applications

  • 工业和汽车电源
  • 电信电源
  • 汽车电源 (包括 ISO7637)
  • 军用电源 (包括 MIL1275)

产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC7860EMSE#PBF
  • HTML
  • HTML
LTC7860EMSE#TRPBF
  • HTML
  • HTML
LTC7860HMSE#PBF
  • HTML
  • HTML
LTC7860HMSE#TRPBF
  • HTML
  • HTML
LTC7860IMSE#PBF
  • HTML
  • HTML
LTC7860IMSE#TRPBF
  • HTML
  • HTML
LTC7860MPMSE#PBF
  • HTML
  • HTML
LTC7860MPMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC7860EMSE#PBF

量产

LTC7860EMSE#TRPBF

量产

LTC7860HMSE#PBF

量产

LTC7860HMSE#TRPBF

量产

LTC7860IMSE#PBF

量产

LTC7860IMSE#TRPBF

量产

LTC7860MPMSE#PBF

量产

LTC7860MPMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC7860EMSE#PBF

量产

LTC7860EMSE#TRPBF

量产

LTC7860HMSE#PBF

量产

LTC7860HMSE#TRPBF

量产

LTC7860IMSE#PBF

量产

LTC7860IMSE#TRPBF

量产

LTC7860MPMSE#PBF

量产

LTC7860MPMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC2239A

LTC7860EMSE Demo Board | Switching Surge Stopper, 3.5V ≤ VIN ≤ 60V; 3.5V ≤ VOUT ≤ 17.5V @ 5A

zoom

DC2239A

LTC7860EMSE Demo Board | Switching Surge Stopper, 3.5V ≤ VIN ≤ 60V; 3.5V ≤ VOUT ≤ 17.5V @ 5A

LTC7860EMSE Demo Board | Switching Surge Stopper, 3.5V ≤ VIN ≤ 60V; 3.5V ≤ VOUT ≤ 17.5V @ 5A

产品详情

Demonstration circuit 2239A is a High Efficiency Switching Surge Stopper and EMI Filter featuring the LTC7860. The board operates from an input range of 3.5V to 60V, provides a 3.5V to 17.2V output at 0A to 5A and is output current limited. A soft-start feature controls output voltage slew rate at start-up, reducing current surge and voltage overshoot. The demonstration board has options for smaller MOSFET and diode packages on the back of the board for lower output current requirements.

reference details image

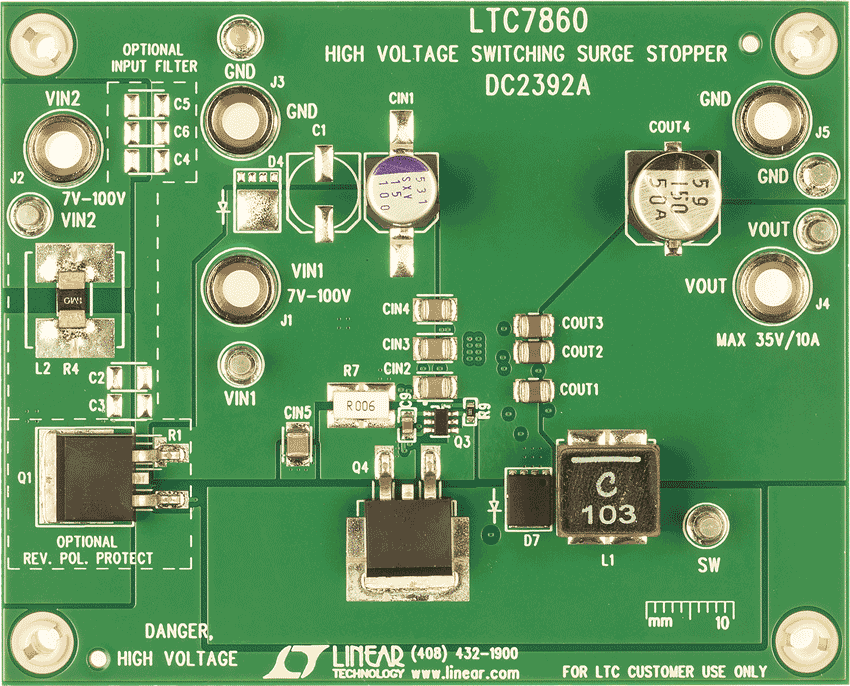

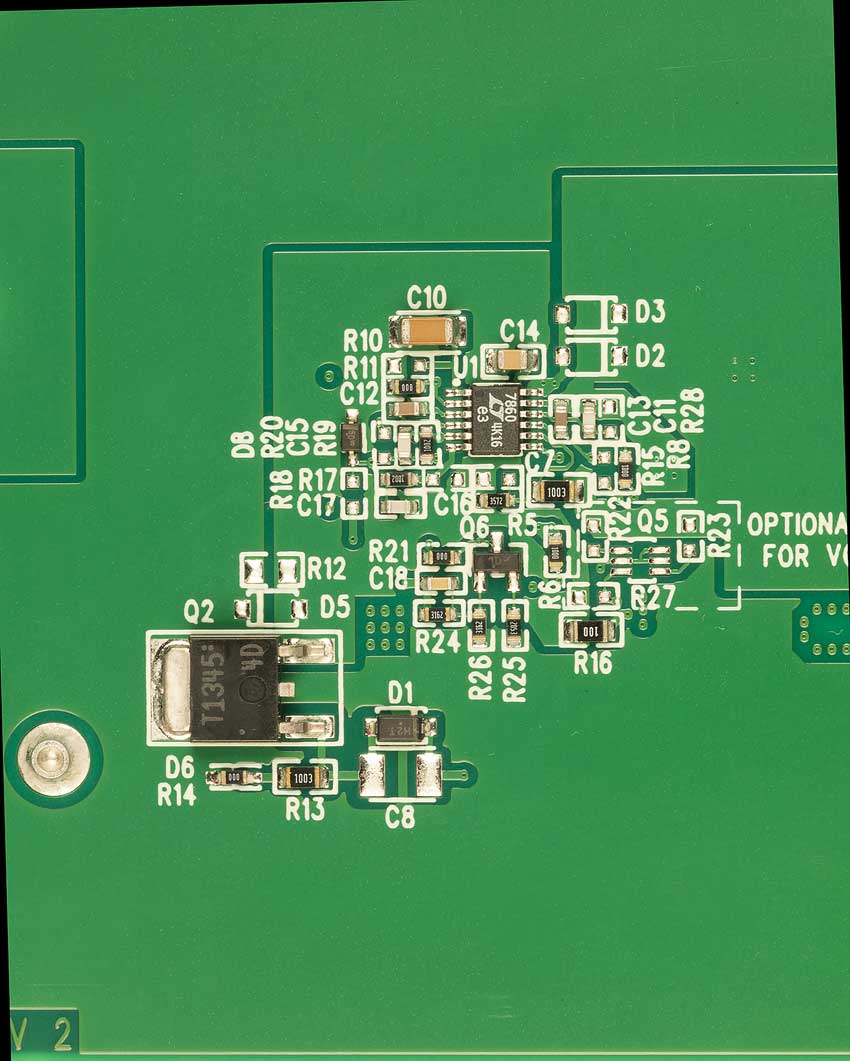

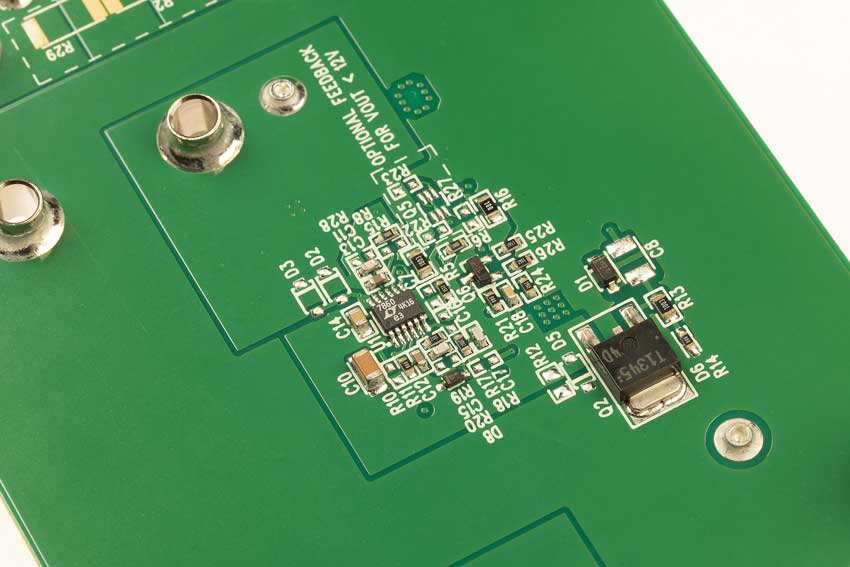

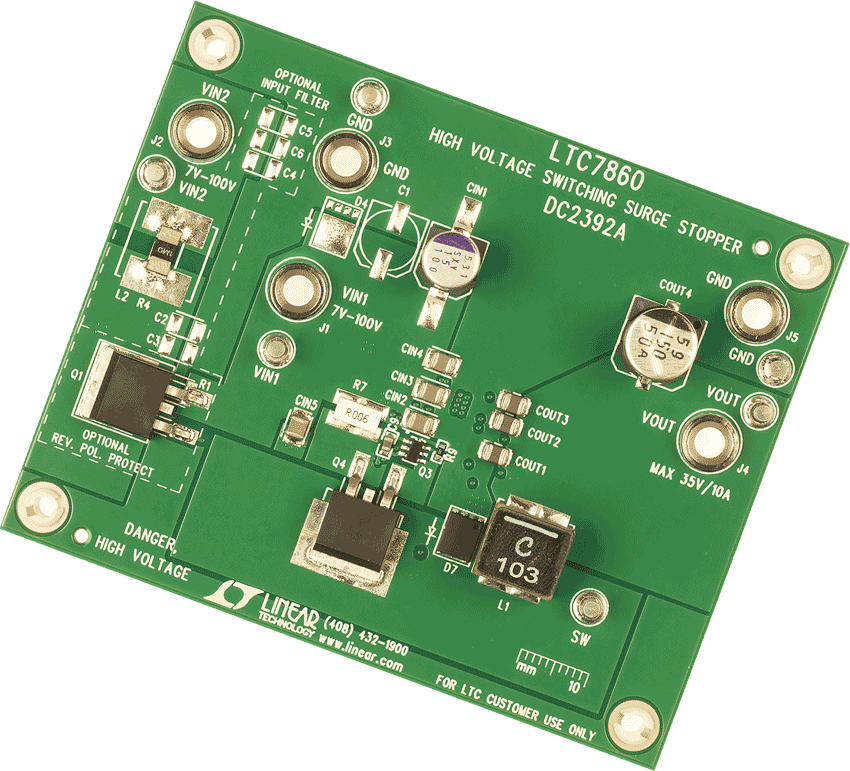

DC2392A

LTC7860EMSE Demo Board | Switching Surge Stopper, 7V ≤ VIN ≤ 100V; 7V ≤ VOUT ≤ 35V @ 10A

zoom

DC2392A

LTC7860EMSE Demo Board | Switching Surge Stopper, 7V ≤ VIN ≤ 100V; 7V ≤ VOUT ≤ 35V @ 10A

LTC7860EMSE Demo Board | Switching Surge Stopper, 7V ≤ VIN ≤ 100V; 7V ≤ VOUT ≤ 35V @ 10A

产品详情

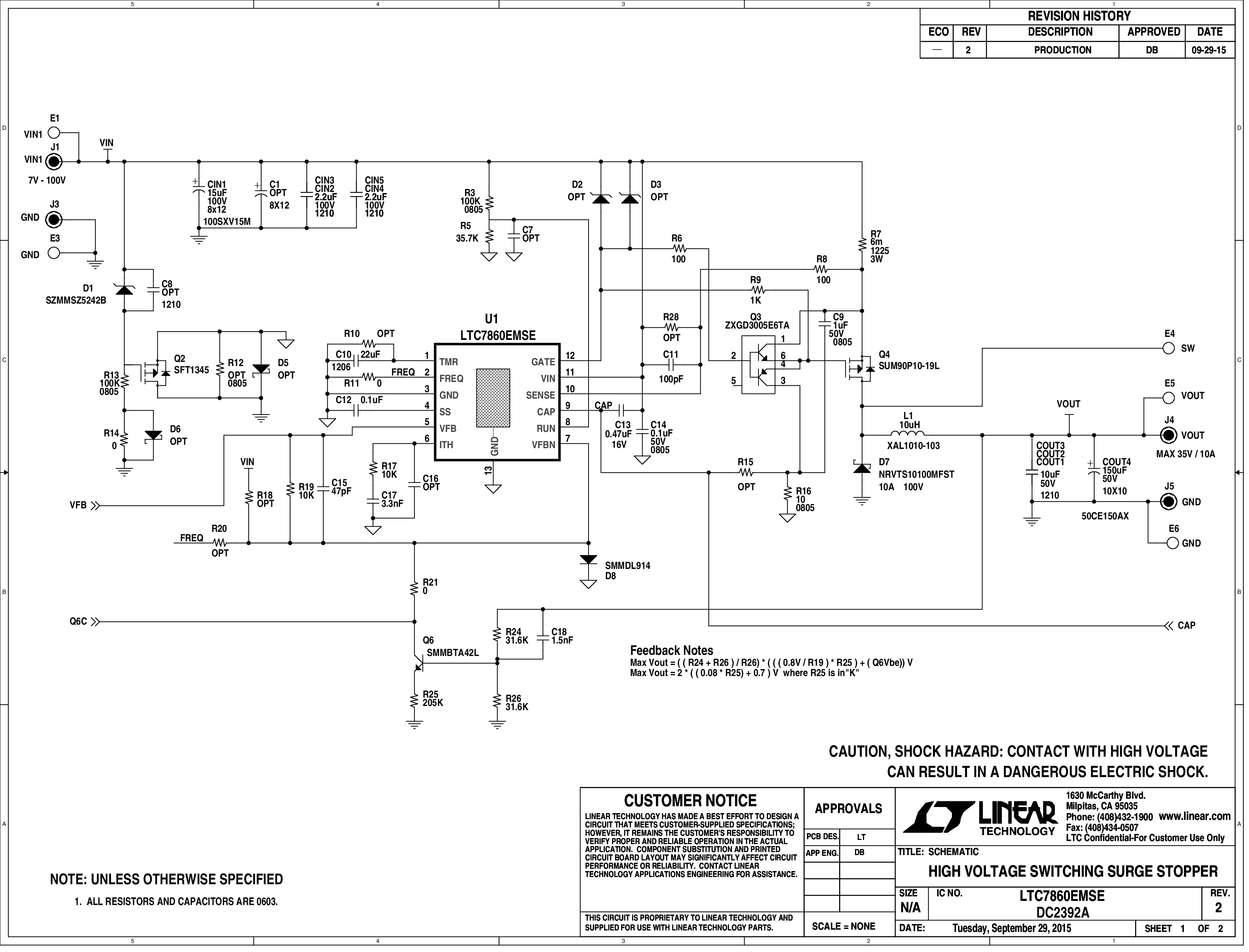

Demonstration circuit 2392A is a high efficiency switching surge stopper featuring the LTC7860. The board operates from an input range of 7V to 100V, and provides a 7V to 34V output at 0A to 10A. Its output is current limited. A soft-start feature controls output voltage slew rate at startup, reducing current surge and voltage overshoot. The demonstration board includes an optional reverse polarity protection MOSFET and has options for an input filter and diode to attenuate spikes. For a lower output voltage limit of less than 12V, there is an optional feedback circuit.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
