特性
-
低噪声分数 N PLL
-
无 ΔΣ 调制器杂散
-
18 位分数分母
-
350MHz 至 6GHz VCO 输入范围
-
－226dBc/Hz 归一化带内相位噪声层
-
－274dBc/Hz 归一化带内 1/f 噪声
-
－157dBc/Hz 宽带输出相位噪声层
-
卓越的整数边界杂散性能
-
输出分频器 (1 至 6，50% 占空比)
-
输出缓冲静噪
-
充电泵电源：3.15V 至 5.25V
-
充电泵电流：1mA 至 11.2mA
-
基准输入频率高达 425MHz
-
快速频率开关操作
-
FracNWizard™ 软件设计工具支持
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

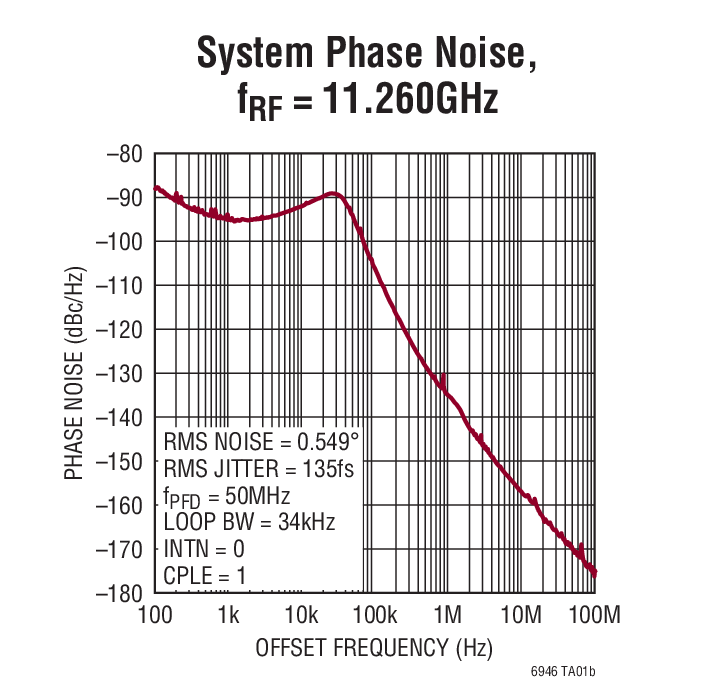

LTC®6947 是一款高性能、低噪声、6GHz 锁相环 (PLL)，包括一个基准分频器、相位频率检测器 (PFD)、超低噪声充电泵、分数反馈分频器和 VCO 输出分频器。
分数分频器采用一个高级 4 阶 ΔΣ 调制器，该调制器可提供异常低的杂散电平。这提供了很宽的环路带宽，从而能够产生极低的积分相位噪声值。
可编程 VCO 输出分频器 (分 1~6 级) 扩展了输出频率范围。差分、低噪声输出缓冲器具有用户可编程的输出功率 (可设置范围从 －4.3dBm 至 +4.5dBm)，并可利用一个数字输入引脚或软件实现静噪。
超低噪声充电泵包含可选的高电压及低电压箝位 (适用于 VCO 监视)，也可以设定为提供一个 V＋/2 的偏压。
所有的器件设定值均通过一个 SPI 兼容型串行端口来控制。
Applications
-
无线基站 (LTE、WiMAX、W-CDMA、PCS)
-
宽带无线接入
-
微波数据链路
-
军用及安全无线电
-
测试和测量
4
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC6947
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
941.00K
可靠性数据
1
53.84 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型卡 1
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC6947IUFD#PBF |

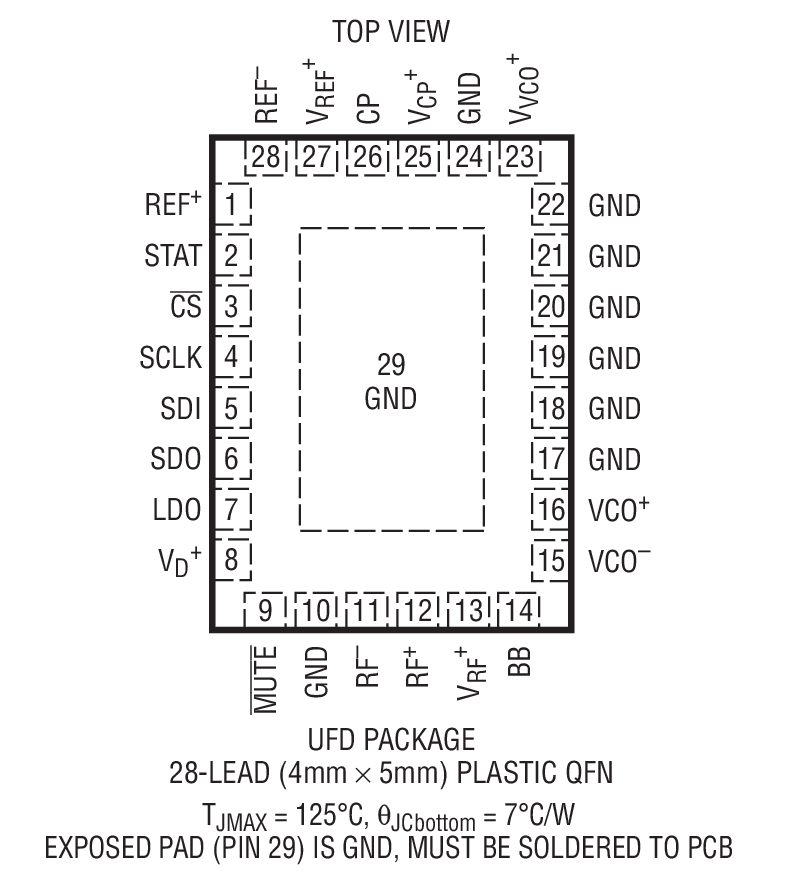

28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6947IUFD#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
- LTC6947IUFD#PBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6947IUFD#TRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
2月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC6947IUFD#PBF
最后购买期限
LTC6947IUFD#TRPBF
3月 20, 2024
- 23_0089
Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process
LTC6947IUFD#PBF
最后购买期限
LTC6947IUFD#TRPBF
根据型号筛选
产品型号
产品生命周期
PCN
2月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC6947IUFD#PBF
最后购买期限
LTC6947IUFD#TRPBF
3月 20, 2024
- 23_0089
Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process
软件和型号相关生态系统
评估套件 2

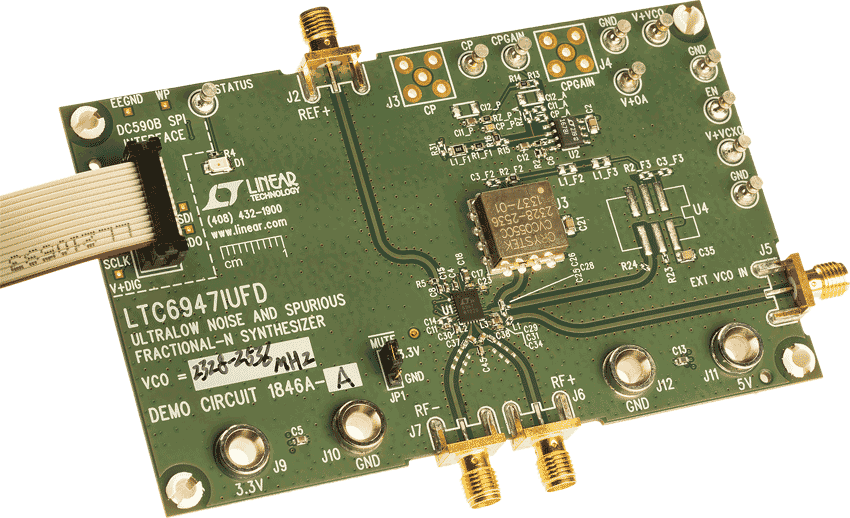

DC1846A-A
LTC6947 Demo Board | Ultralow Noise and Spurious 350MHz to 6GHz Frac-N Synthesizer, VCO=2328-2536MHz , (Requires DC590)
产品详情

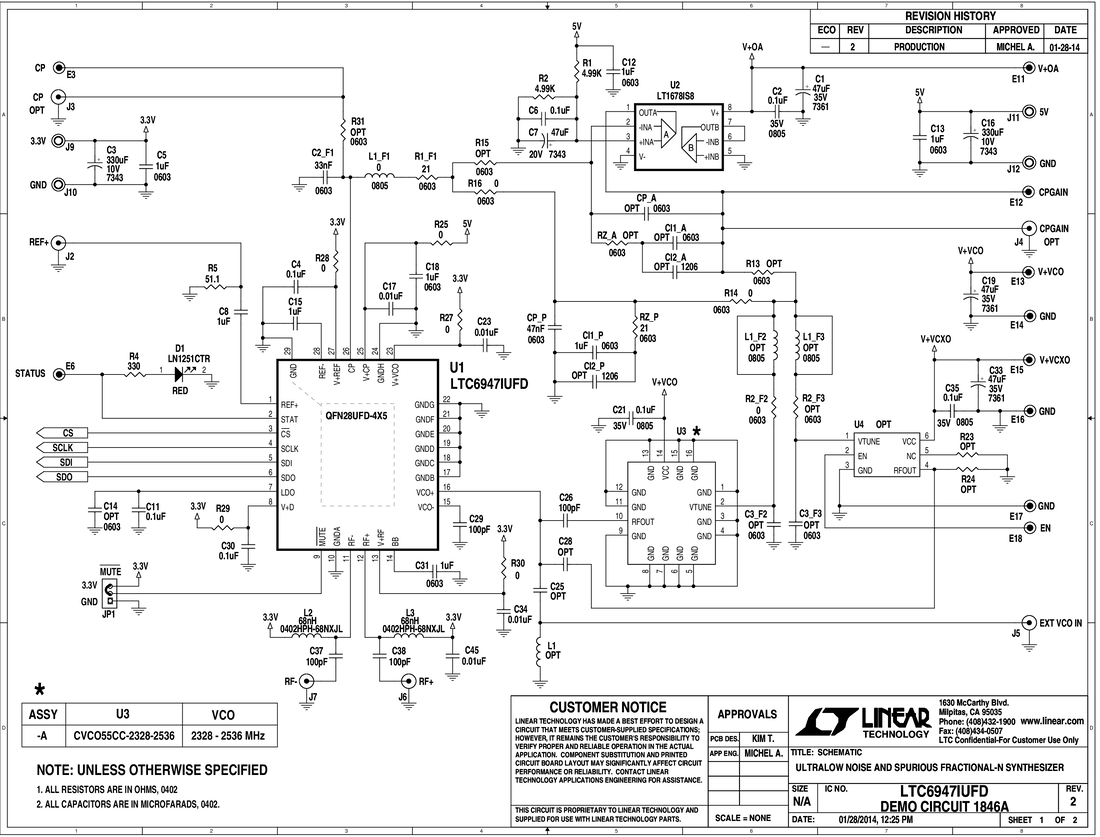

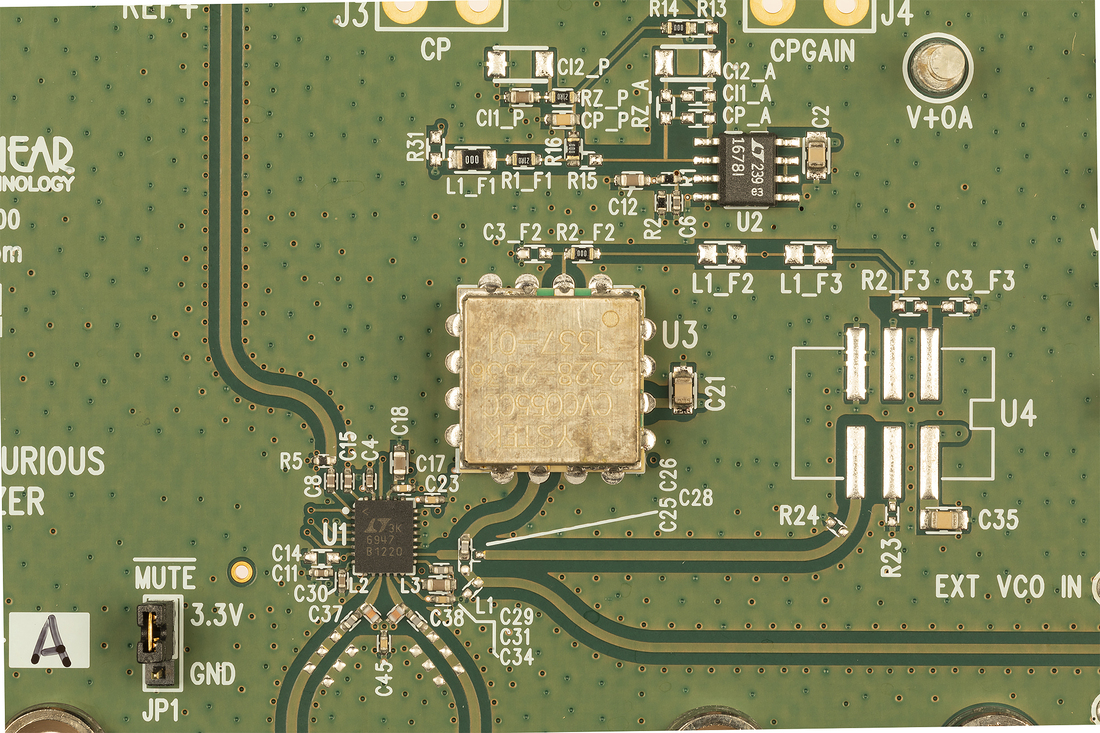

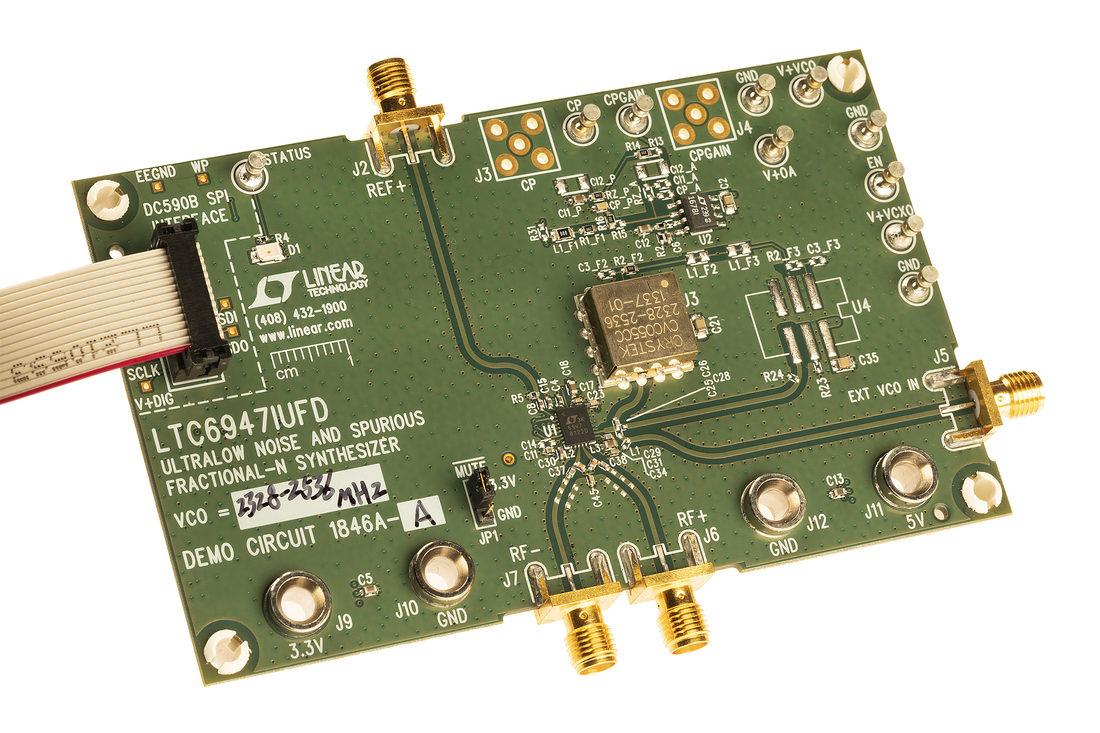

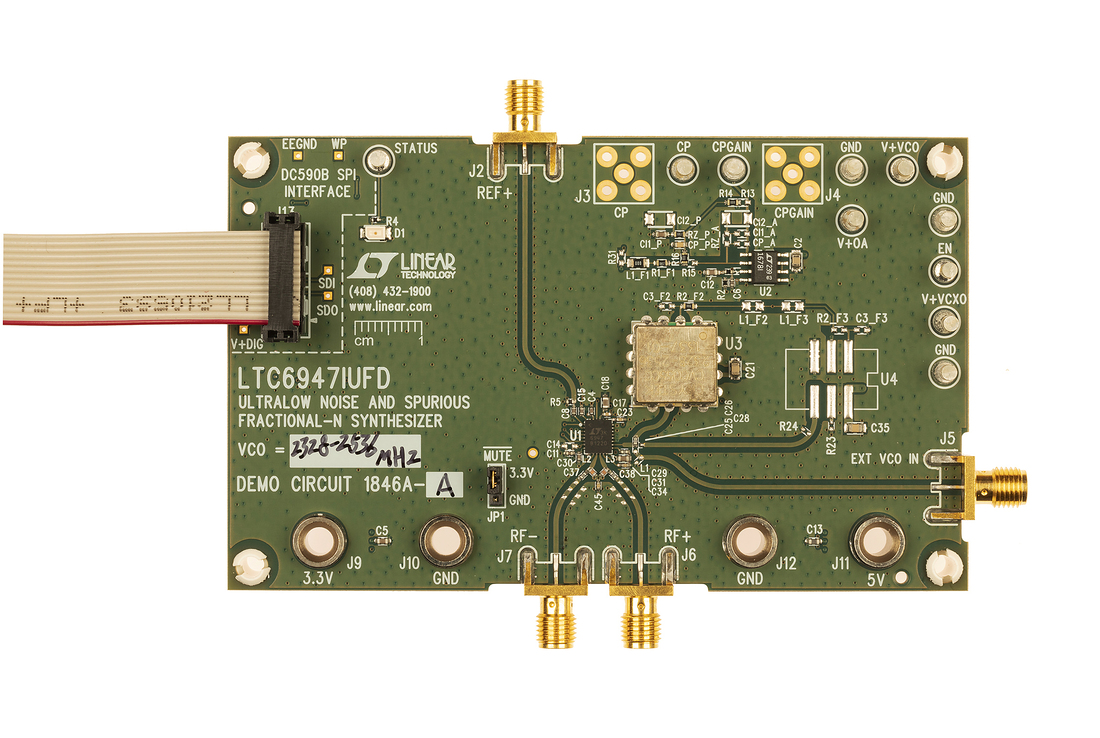

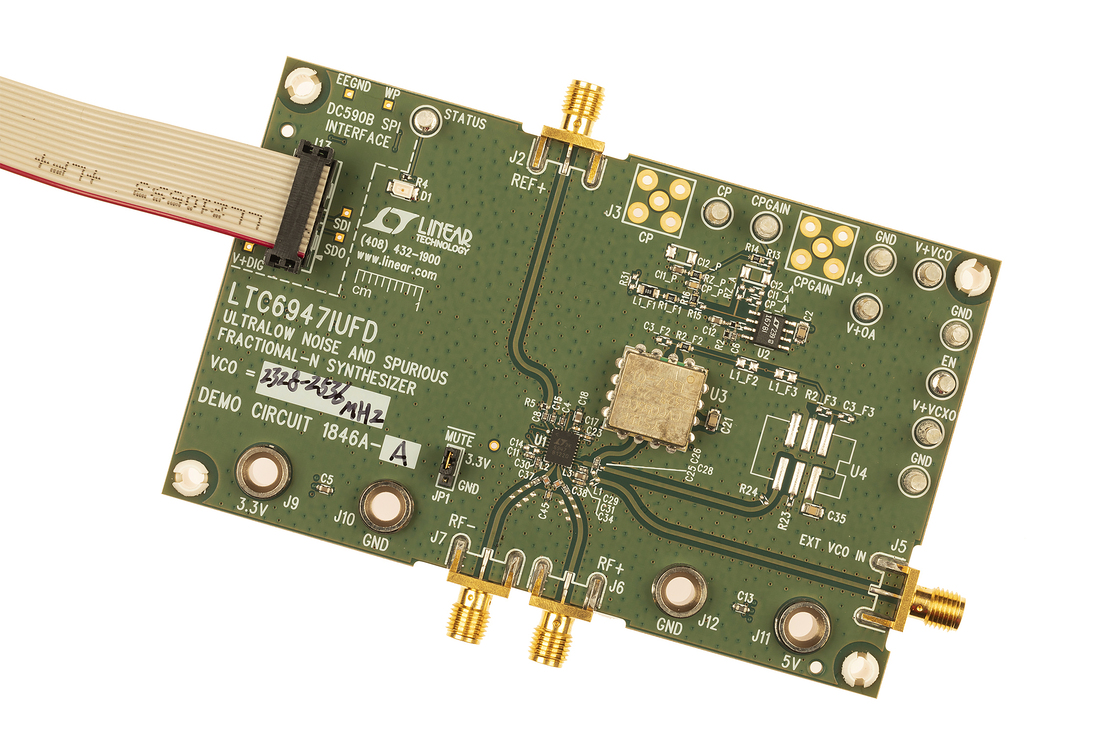

Demonstration circuit 1846A features the LTC6947, an Ultralow Noise and Spurious Fractional-N Synthesizer. DC1846A provides 50Ω SMA connectors for the reference frequency (REF+) and the two single-ended RF outputs (RF+ and RF–).
资料
DC2429A
LT3042低噪声PLL/VCO电源板，采用板载100MHz基准频率
产品详情
演示电路2429A是一款PLL/VCO电源和基准频率电路板，采用超低噪声和超高PSRR的RF线性稳压器LT3042。通过6V至20V实验电源或墙壁电源供电时，DC2429A使用7个LT3042，生成4个超低噪声的电源。这些电源包括3.3V/800mA固定电源（4个LT3042并联）、5V/200mA固定电源、3.3V/200mA固定电源（为板载100MHz超低抖动晶体振荡器供电）和电压可调（2.5V至15V）的200mA电源（适合为外部VCO供电）。DC2429确保PLL/VCO评估符合数据手册中提供的性能数据。
资料
工具及仿真模型 3
Linduino 3
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
Linduino
ADIsimPLL™
IBIS 模型 1
