LTC6906

具微功率和 10kHz 至 1MHz 电阻器设定频率范围的 SOT-23 封装振荡器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 电源电流：12μA (在 100kHz)
  • <0.65% 频率准确度 (0ºC 至 70ºC)
  • 频率范围：10kHz 至 1MHz
  • 由一个电阻器来设定振荡器频率
  • 单电源：2.25V 至 5.5V
  • -40ºC 至 125ºC 工作温度范围
  • 无需去耦电容器
  • 启动时间低于 200μs (在 1MHz)
  • 上电之后的第一个周期是准确的
  • 150Ω CMOS 输出驱动器
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOT™) 封装
更多细节
show more Icon

LTC6906 是一款精准的可编程振荡器，具有多用途、紧凑和易于使用的特点。微功率操作有利于便携式和电池供电型设备。当采用一个 3.3V 电源时，LTC6906 的消耗电流为 12μA (在 100kHz)。

单个电阻器负责在一个 10:1 的范围内设置振荡器频率，初始准确度优于 0.5%。可对输出频率进行 1、3 或 10 分频，以横跨一个 100:1 的总频率范围 (10kHz 至 1MHz)。

在大多数场合无需使用去耦电容器，从而造就了一款占板面积不到 20mm2 的极紧凑解决方案。如需具有停机功能或较低工作频率的器件版本，请与凌力尔特公司联系。

LTC6906 采用 6 引脚 SOT-23 (ThinSOT) 封装。

应用

  • 低成本的精准可编程振荡器
  • 晶体和陶瓷振荡器的坚固、紧凑和微功率型替代方案
  • 高冲击和振动环境
  • 便携式和电池供电型设备
  • PDA 和蜂窝电话
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC6906

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 12/01/2011
英文

LTC6906: Micropower, 10kHz to 1MHz Resistor Set Oscillator in SOT-23 Data Sheet (Rev.D)

打开PDF文件

redirect
637.31 K
download

下载 PDF

PDF Vector

PDF

更新 03/05/2012
日文

LTC6906: SOT-23、マイクロパワー、10kHz～1MHz、抵抗設定発振器 データシート

打开PDF文件

redirect
439.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/22/2018
英文
R494 Reliability Data redirect icon

45.42 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 01/06/2022
英文
DC2073B Demo Manual redirect icon

583.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC6906CS6#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6906CS6#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6906HS6#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6906HS6#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6906IS6#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6906IS6#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

评估套件1

evaluation kit item images

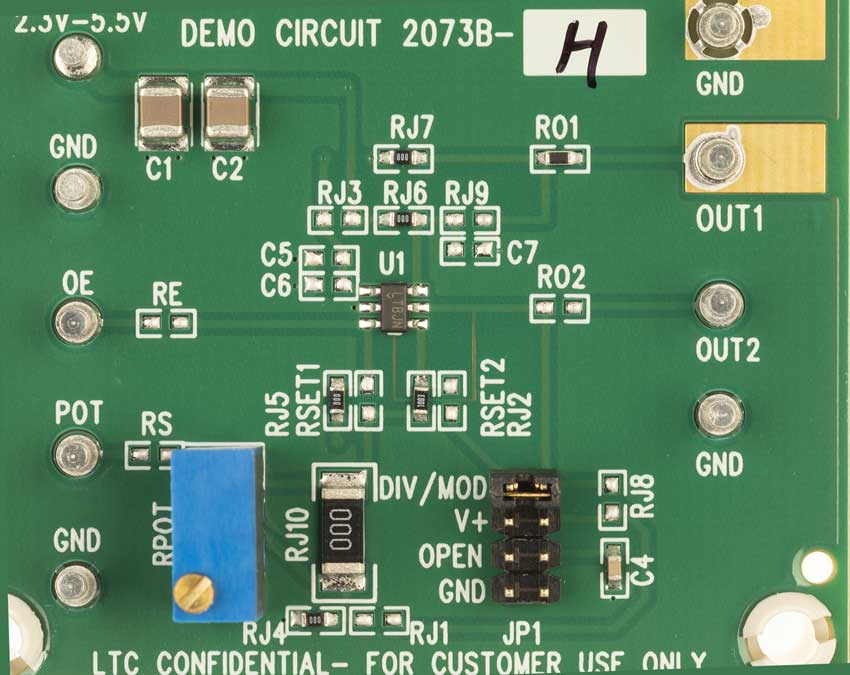

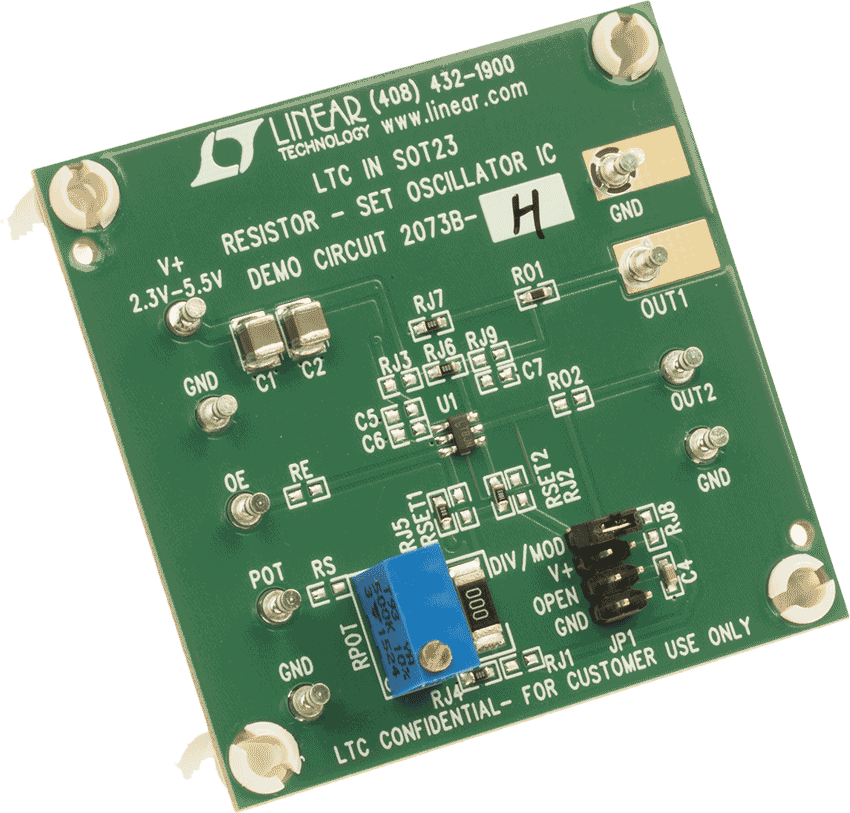

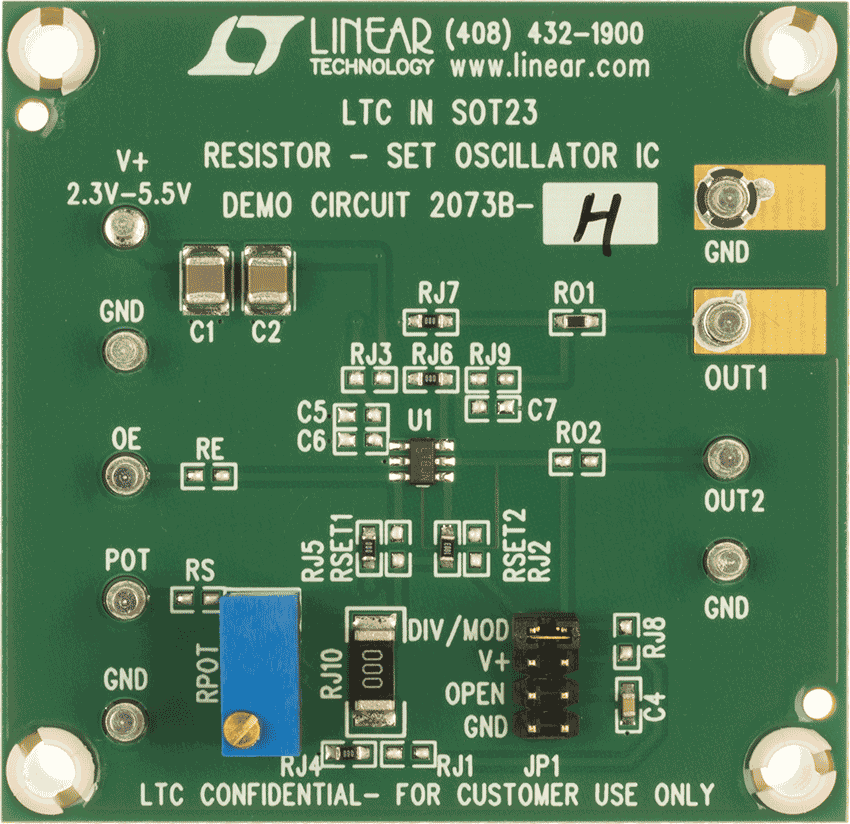

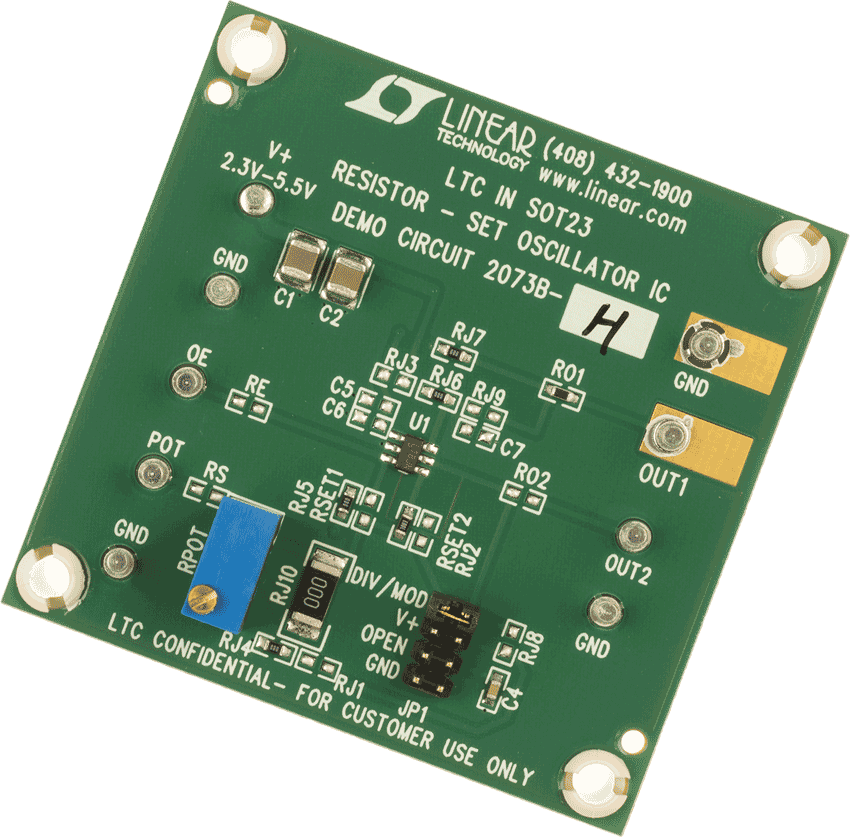

DC2073B-H

LTC6906 硅振荡器演示板
工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC6906 - Clock and Timing Download

0.51 K
参考电路

参考电路 1

参考电路1

Figure 1. EVAL-CN0536-ARDZ Block Diagram

cn0536

具有可调高压电源的盖革计数器
