LTC6994

量产

TimerBlox：延迟模块 / 防反跳器

数据手册 (Rev. C)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 延迟范围：1μs 至 33.6s
  • 利用 1~3 个电阻器进行配置
  • 最大延迟误差：
    • < 2.3% (对于延迟 > 512μs)
    • < 3.4% (对于延迟 = 8μs 至 512μs)
    • < 5.1% (对于延迟 = 1μs 至 8μs)
  • 延迟一个或两个上升 / 下降沿
  • 2.25V 至 5.5V 单电源操作
  • 70μA 电源电流 (在 10μs 延迟)
  • 500μs 启动时间
  • CMOS 输出驱动器可供应 / 吸收 20mA 电流
  • -55°C 至 125°C 工作温度范围
  • 采用扁平 (高度仅 1mm) SOT-23 (ThinSOT™) 封装和 2mm x 3mm DFN 封装

LTC®6994 是一款可编程延迟模块，具有一个 1μs 至 33.6s 的延迟范围。LTC6994 隶属于 TimerBlox® 通用型硅定时器件系列。

单个电阻器 RSET 编程一个内部主振荡器频率，从而设置 LTC6994 的时基。输入至输出延迟由该主振荡器和一个内部时钟分频器 NDIV 来决定 (可编程至 1 ~ 221 范围内的 8 个设定值) :




在延迟了上升和 / 或下降变换之后，输出 (OUT) 将跟随输入 (IN)。LTC6994-1 将延迟上升沿或下降沿。LTC6994-2 将延迟上升及下降变换，并增添了用于使输出反相的选项。


LTC6994 还具备通过一个单独的控制电压来动态地调节延迟时间的能力。

有关 LTC6994 的简易配置，请在 www.linear.com.cn/timerblox 下载 TimerBlox Designer 工具。



应用

  • 噪声鉴别器 / 脉冲查验器
  • 延迟匹配
  • 开关去抖动
  • 高振动、高加速度环境
  • 便携式和电池供电型设备
LTC6994
TimerBlox：延迟模块 / 防反跳器

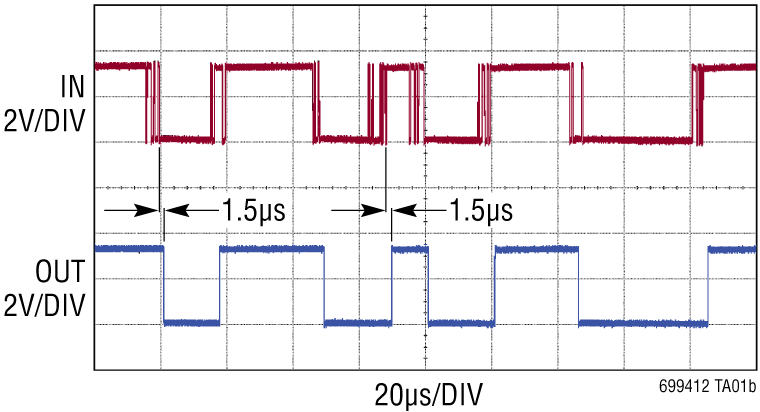

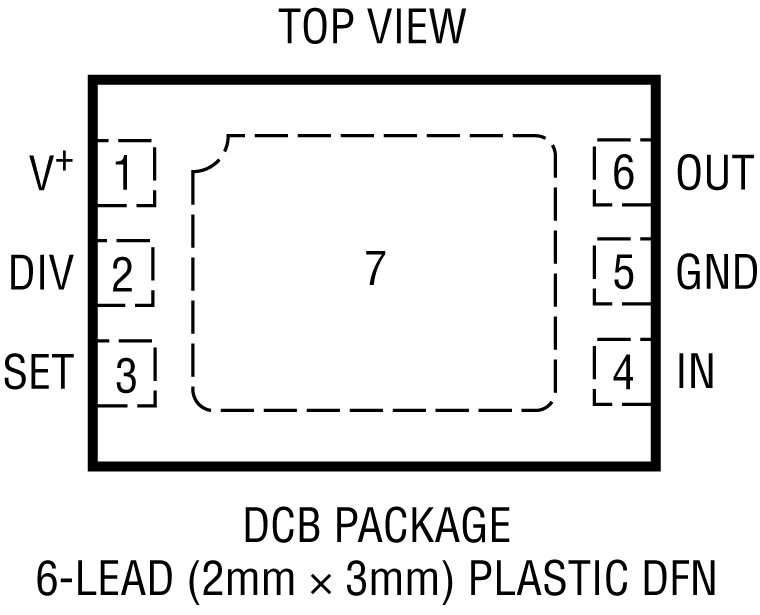

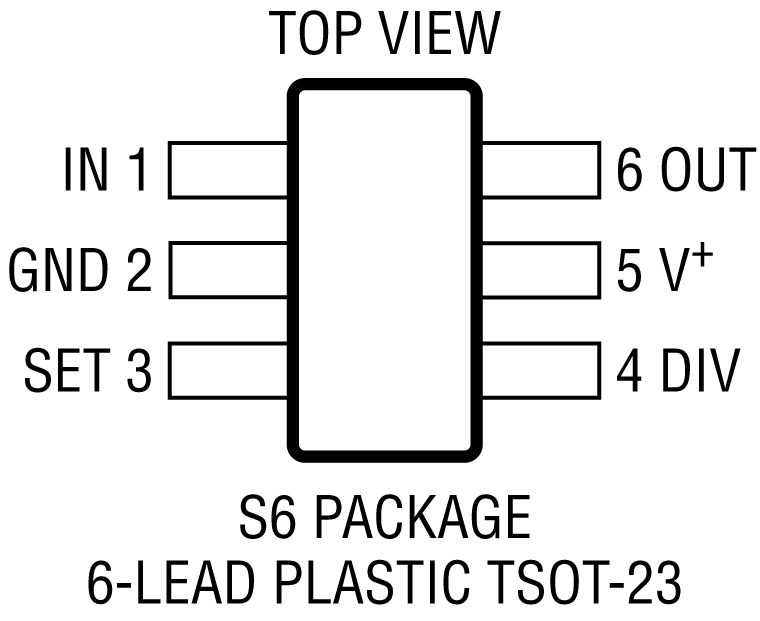

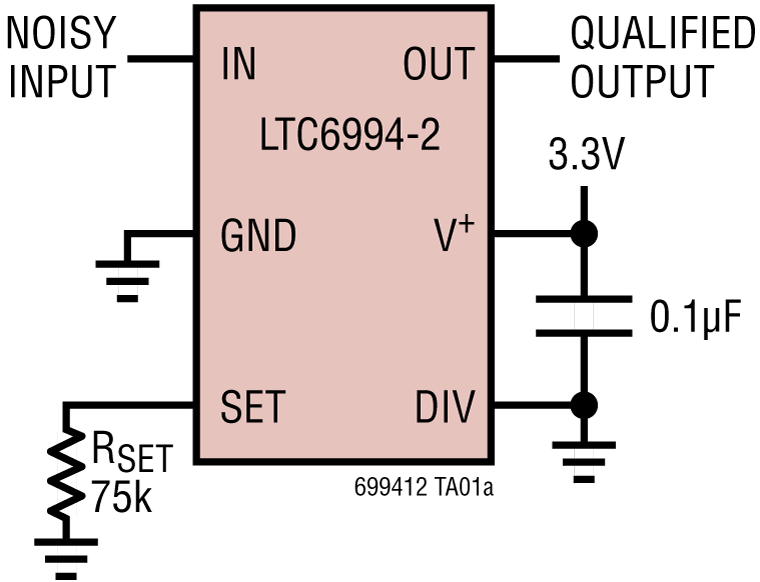

LTC6994-1-6994-2 Application Circuit LTC6994-1-6994-2-pc LTC6994-1-6994-2 Pin Configuration LTC6994-1-6994-2 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

用户手册 1

应用笔记 1

设计笔记 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
温度传感器 1
LTC2997
量产 远程 / 内部温度传感器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 7

LTspice中提供以下器件型号：

  • LTC6994-1
  • LTC6994-2

LTC6994: Delay

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
DC1562B-L

LTC6994-2演示板 | 从触发上升沿延迟的100ms、输出上升沿

立即购买 更多内容

产品详情

演示电路1562B是一款工程工具，用于设计和评估LTC699X-X系列TimerBlox®电路。该板的中心部分具有预配置的TimerBlox功能。DC1562B提供十二种时序功能变化。

eval board
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
schematic 12
DC1562B-K

LTC6994-1演示板 | 从触发下降沿延迟的100ms、下降沿

立即购买 更多内容

产品详情

演示电路1562B是一款工程工具，用于设计和评估LTC699X-X系列 TimerBlox®电路。该板的中心部分具有预配置的TimerBlox功能。DC1562B提供十二种时序功能变化。

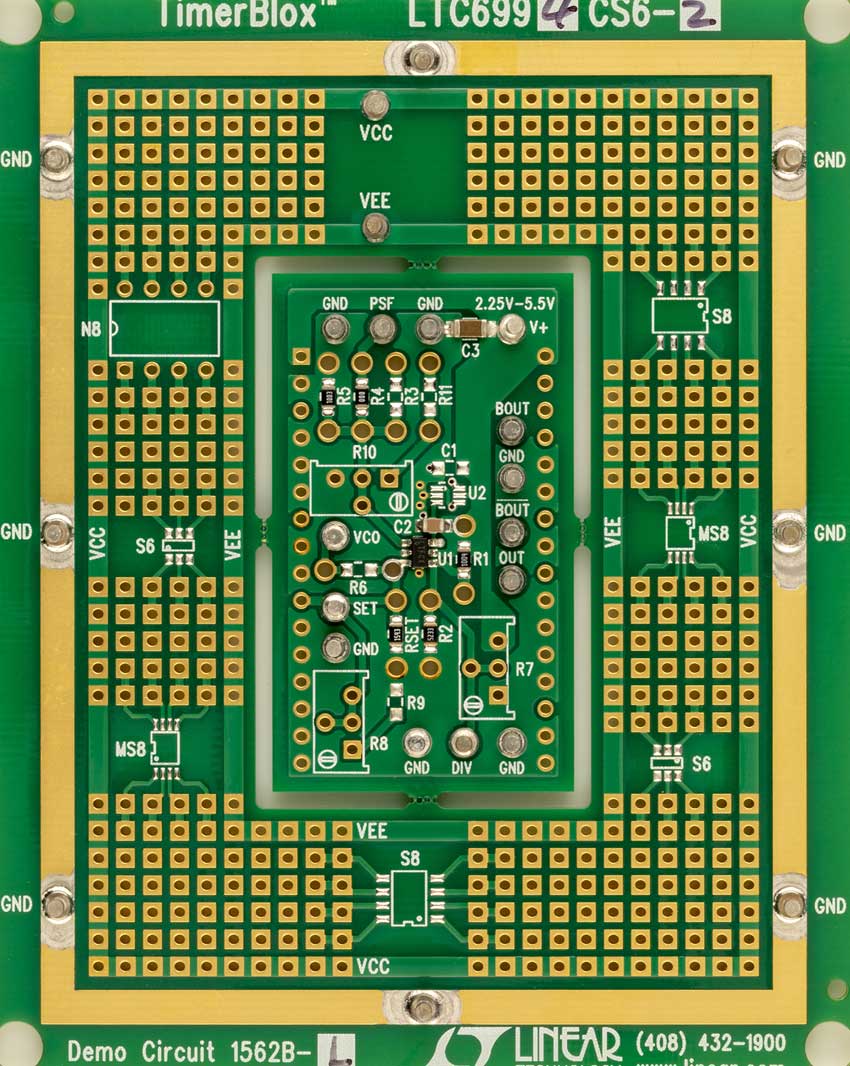

DC1562B-L
LTC6994-2演示板 | 从触发上升沿延迟的100ms、输出上升沿

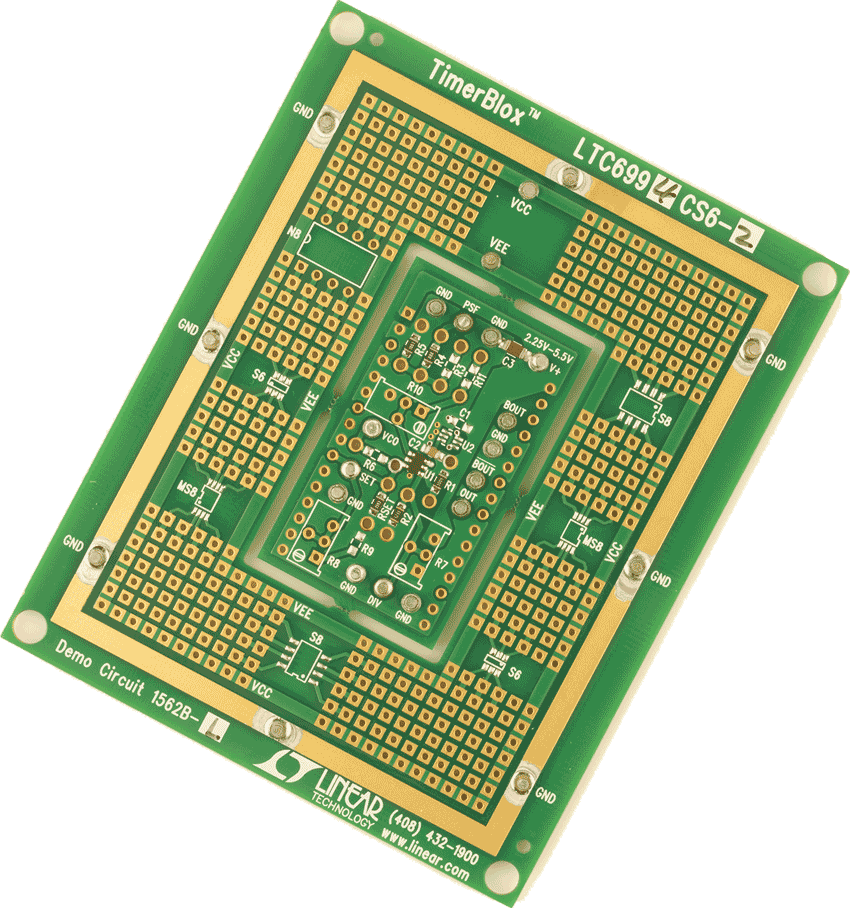

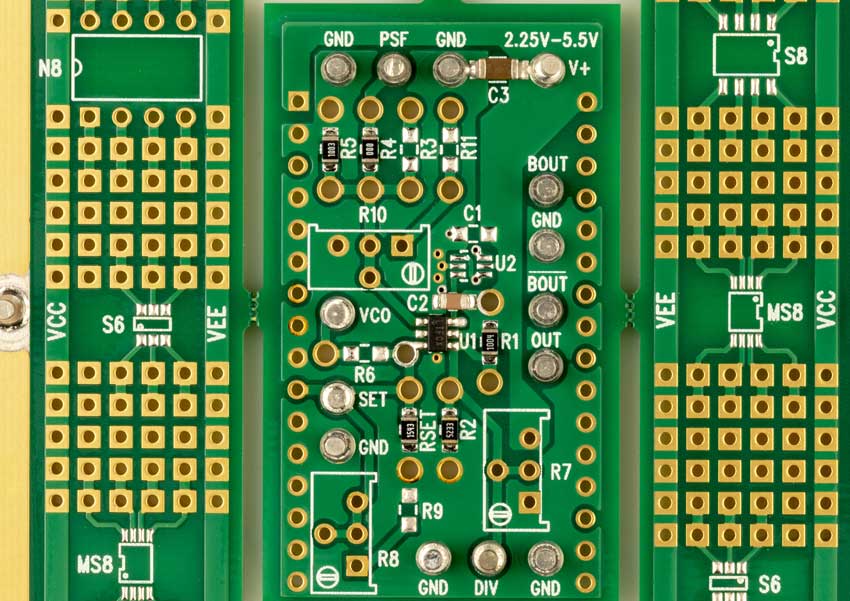

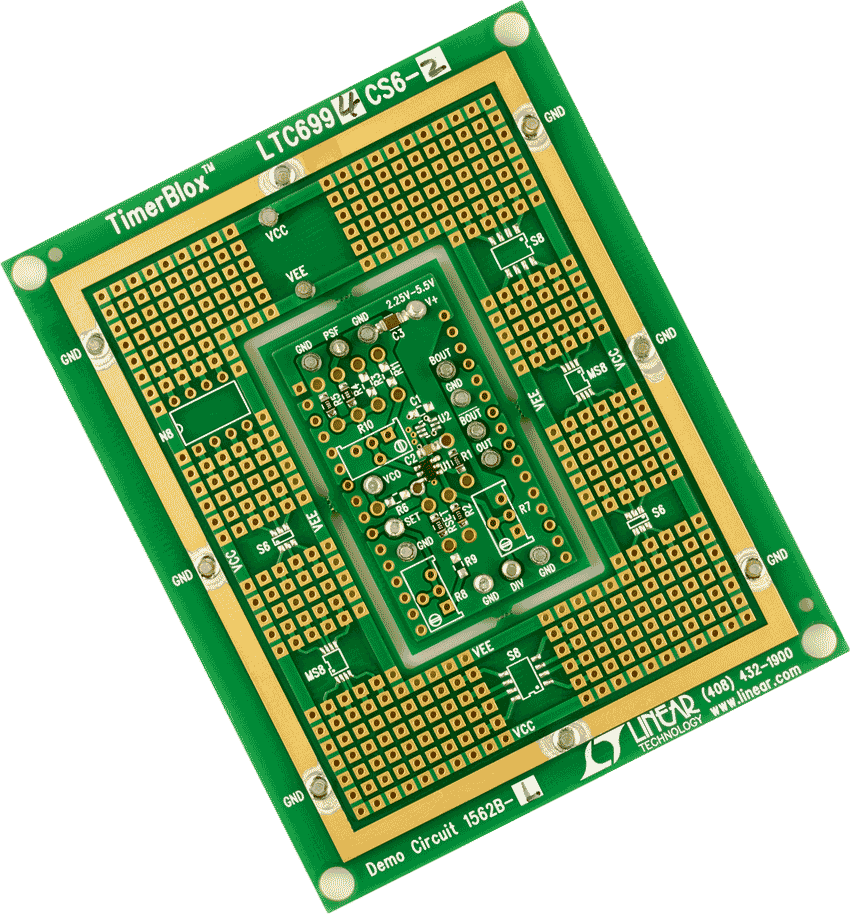

DC1562B-L-2 Demo Board DC1562B-L Demo Board DC1562B-L Demo Board DC1562B-L Demo Board DC1562B - Schematic DC1562B - Demo Board Image

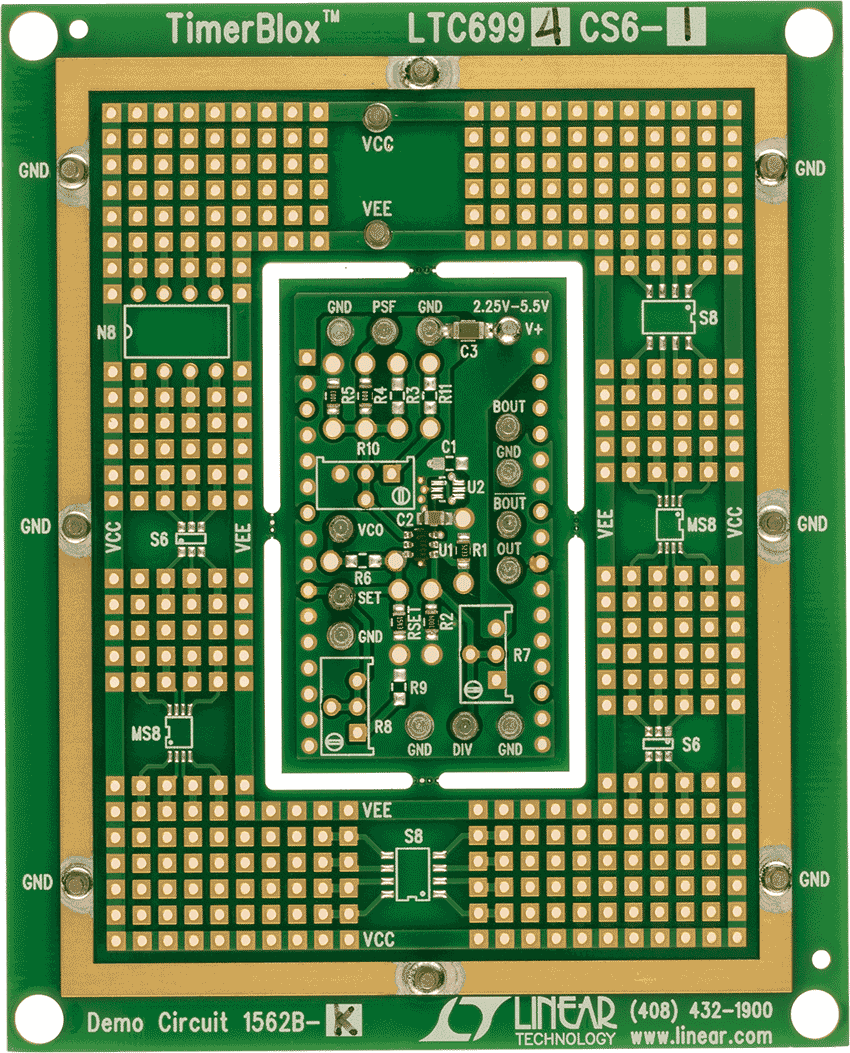

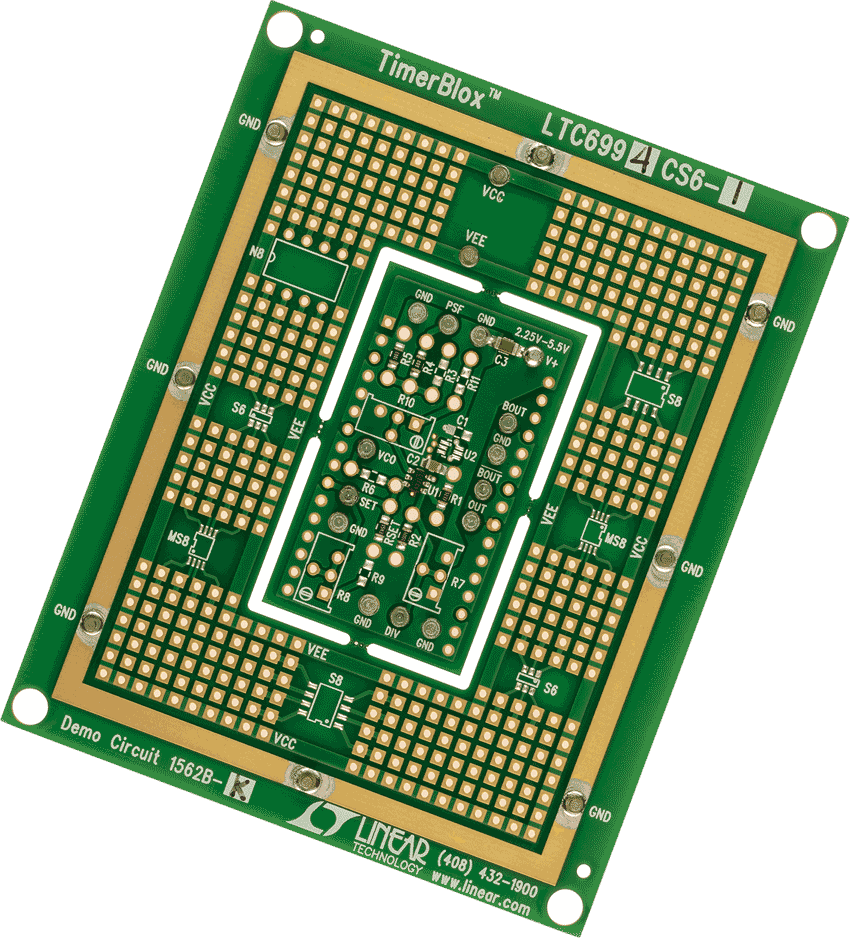

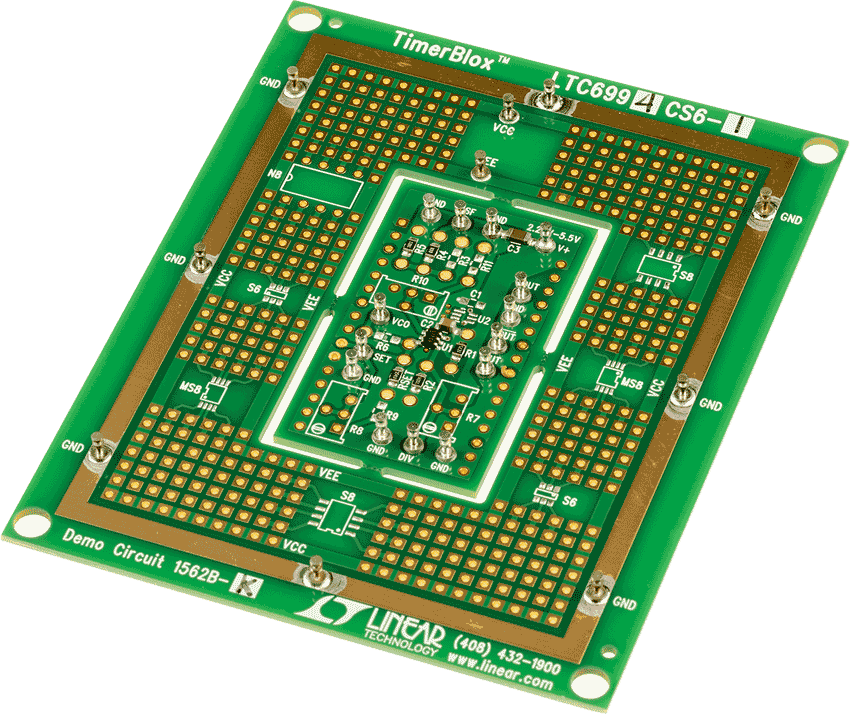

DC1562B-K
LTC6994-1演示板 | 从触发下降沿延迟的100ms、下降沿

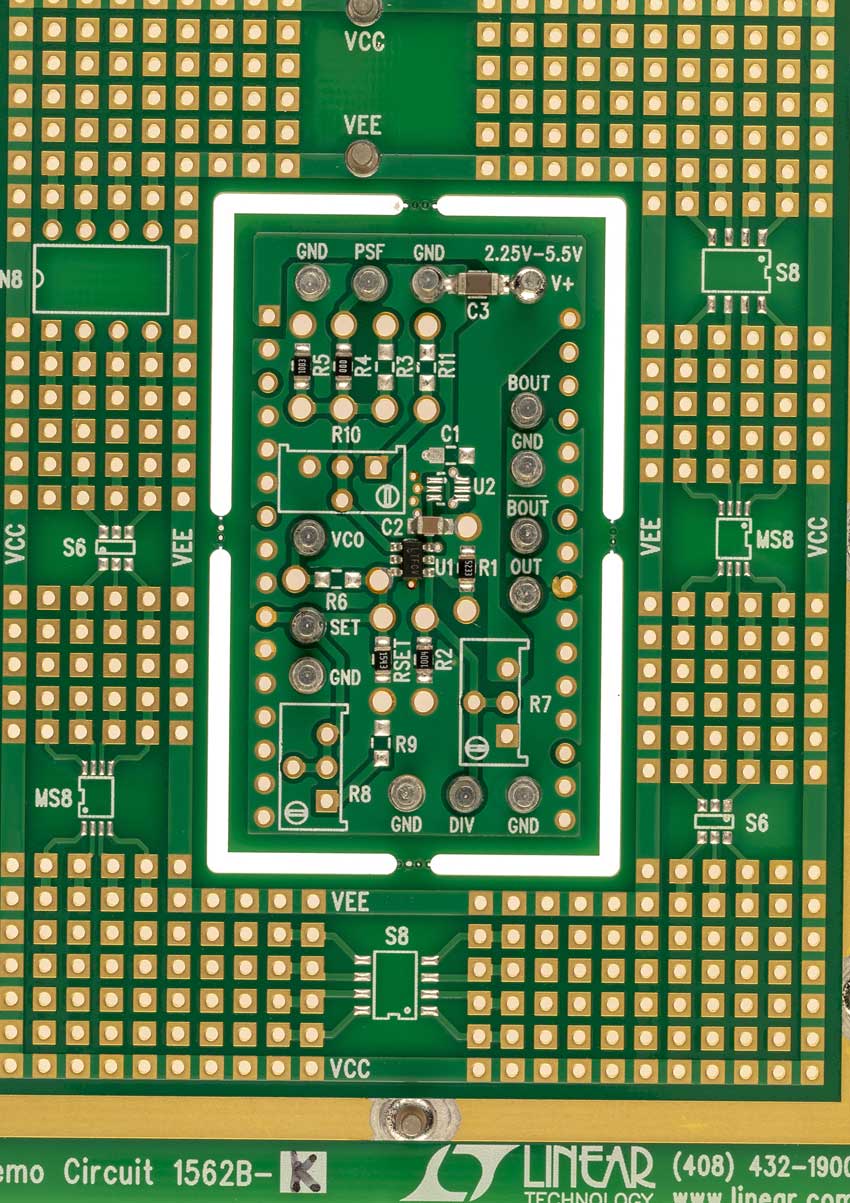

DC1562B-K Demo Board DC1562B-K Demo Board DC1562B-K Demo Board DC1562B-K Demo Board DC1562B - Schematic DC1562B - Demo Board Image

参考电路

Figure 1. EVAL-CN0536-ARDZ Block Diagram
Figure 1. EVAL-CN0536-ARDZ Block Diagram

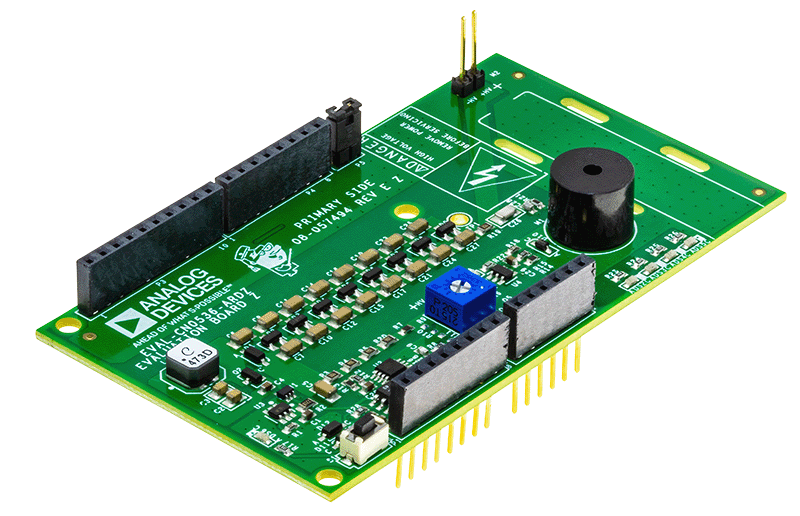

EVAL-CN0536-ARDZ - Angle View

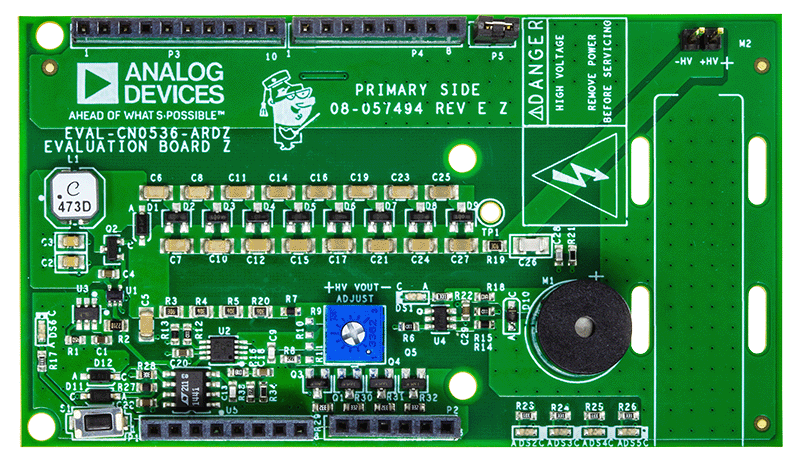

EVAL-CN0536-ARDZ - Top View

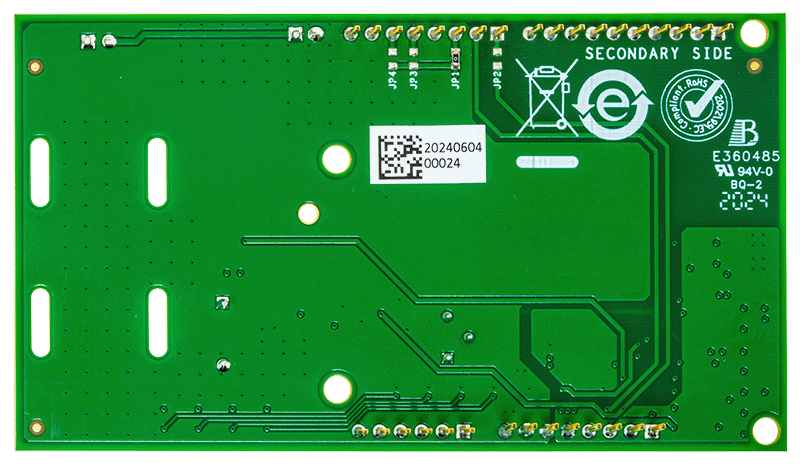

EVAL-CN0536-ARDZ - Bottom View
CN0536 参考设计

具有可调高压电源的盖革计数器

查看参考设计详情

特性和优点

  • 与许多盖革穆勒管兼容
  • 可编程高压电源
  • 声光报警指示器
CN0536
具有可调高压电源的盖革计数器
Figure 1. EVAL-CN0536-ARDZ Block Diagram
EVAL-CN0536-ARDZ - Angle View
EVAL-CN0536-ARDZ - Top View
EVAL-CN0536-ARDZ - Bottom View
