LTC4414

用于大 PFET 的 36V、低损耗 PowerPath控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 专为驱动大 QG PFET 而设计
  • 电源“或”二极管的非常低损耗型替代方案
  • 3.5V  至 36V AC/DC  适配器电压范围
  • 极少的外部组件
  • DC  电源之间的自动切换
  • 低静态电流:30µA
  • 3V 至 36V 电池电压范围
  • 电池反向保护
  • MOSFET  栅极保护箝位
  • 手动控制输入
  • 节省空间的 8  引脚 MSOP 封装
更多细节
show more Icon

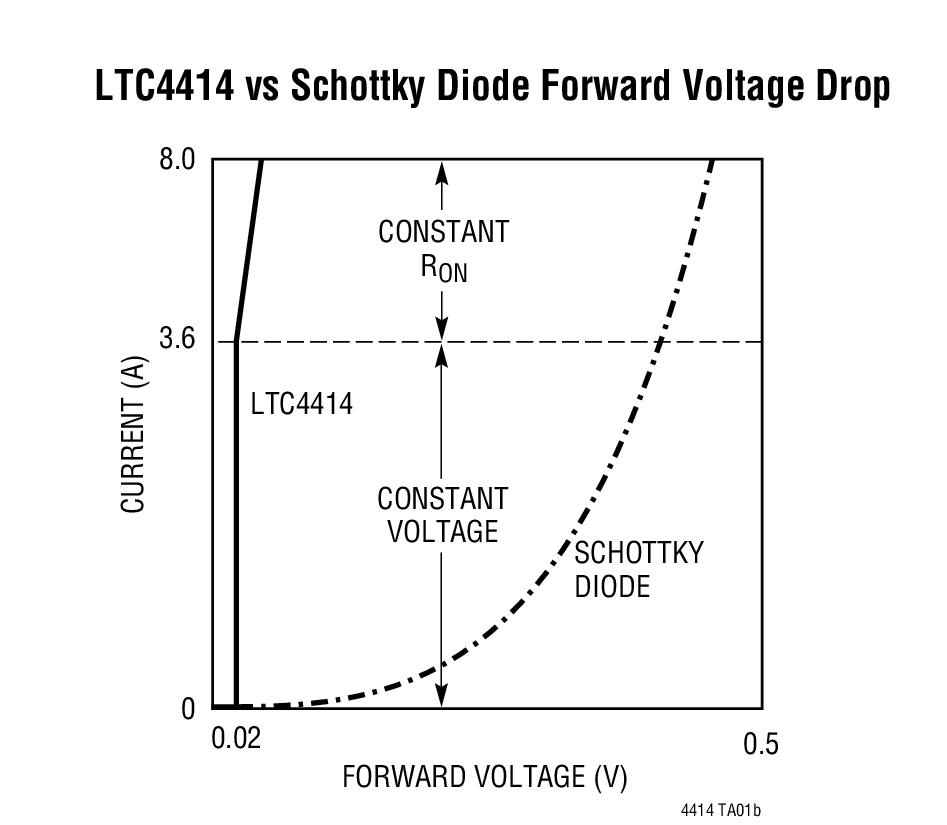

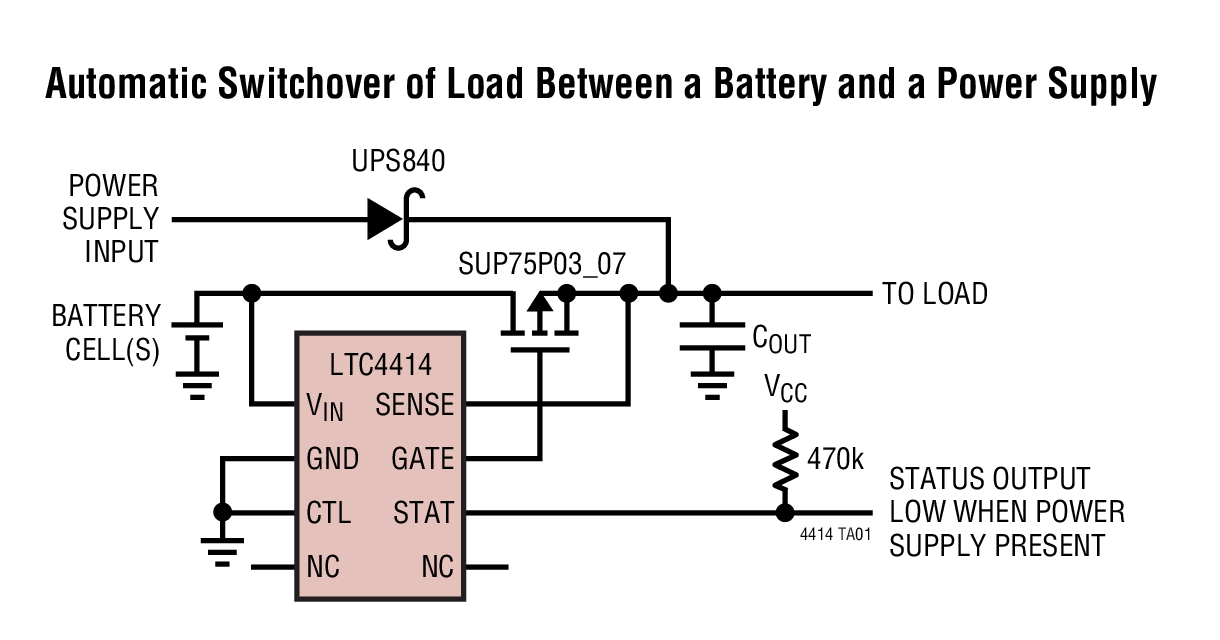

LTC®4414 控制一个外部 P  沟道 MOSFET,以造就一种用于电源切换的近理想型二极管功能。这实现了多个电源的高效“或”操作,旨在延长电池的使用寿命和减少自发热。当导通时,MOSFET 两端的压降通常为 20mV。对于那些采用了一个交流适配器或其它辅助电源的应用,当辅助电源接入时,负载将自动地与电池断接。可通过两个或更多 LTC4414 的互连来实现多个电池之间的切换或由单个充电器来对多个电池进行充电。

LTC4414 的宽电源工作范围支持采用 1 至 8 节串联锂离子电池来提供工作电源。低静态电流 (典型值为 30µA) 与负载电流无关。栅极驱动器包括一个用于 MOSFET 保护的内部电压箝位。

当检测到一个辅助电源时,可采用 STAT 引脚来使能一个辅助 P  沟道 MOSFET 电源开关。该引脚还可被用于在接入了一个辅助电源时向微控制器发出指示信号。控制 (CTL) 输入使得用户能够强制关断主 MOSFET 并将 STAT 引脚置于低电平。

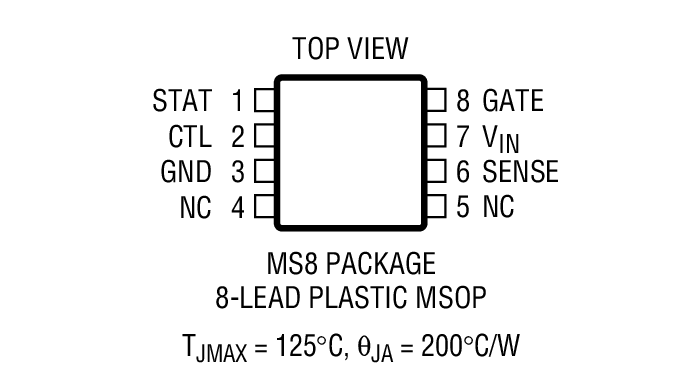

LTC4414 采用扁平 8  引脚 MSOP  封装。


Applications

  • 高电流电源通路开关
  • 工业和汽车应用
  • 不间断电源
  • 逻辑控制型电源开关
  • 后备电池系统
  • 具有后备电池的应急系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4414EMS8#PBF
  • HTML
  • HTML
LTC4414EMS8#TRPBF
  • HTML
  • HTML
LTC4414IMS8#PBF
  • HTML
  • HTML
LTC4414IMS8#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4414EMS8#PBF

量产

LTC4414EMS8#TRPBF

量产

LTC4414IMS8#PBF

量产

LTC4414IMS8#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4414EMS8#PBF

量产

LTC4414EMS8#TRPBF

量产

LTC4414IMS8#PBF

量产

LTC4414IMS8#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1635A

LTC4412/LTC4414演示板 | VIN1 = 2.5V 36V/VIN2 = 5V to 36V , VOUT1 @ 2A/VOUT2 @ 8A

zoom

DC1635A

LTC4412/LTC4414演示板 | VIN1 = 2.5V 36V/VIN2 = 5V to 36V , VOUT1 @ 2A/VOUT2 @ 8A

LTC4412/LTC4414演示板 | VIN1 = 2.5V 36V/VIN2 = 5V to 36V , VOUT1 @ 2A/VOUT2 @ 8A

产品详情

DC1635A演示板适用于:

LTC4412HV 36V、低损耗PowerPath控制器,采用ThinSOT封装

LTC4414 36V、低损耗PowerPath控制器,用于大型PFET

LTC4412低损耗PowerPath控制器,采用ThinSOT封装
