LTC4410: USB Power Manager in ThinSOT Data Sheet8/29/2007PDF129K
概览
优势和特点
- 可管理一个 USB 外设和电池充电器之间的总功率
- 极小的电压降 (在 500mA 时为 100mV)
- 超低的电池消耗：1µA
- 无需反向电流隔离二极管
- 欠压闭锁
- 非常少的外部组件
- 与多款 LTC 线性电池充电器相兼容
- 过热保护
- 双电池充电优先级管理
- 外形扁平 (仅高 1mm) 的 SOT-23 封装
产品详情

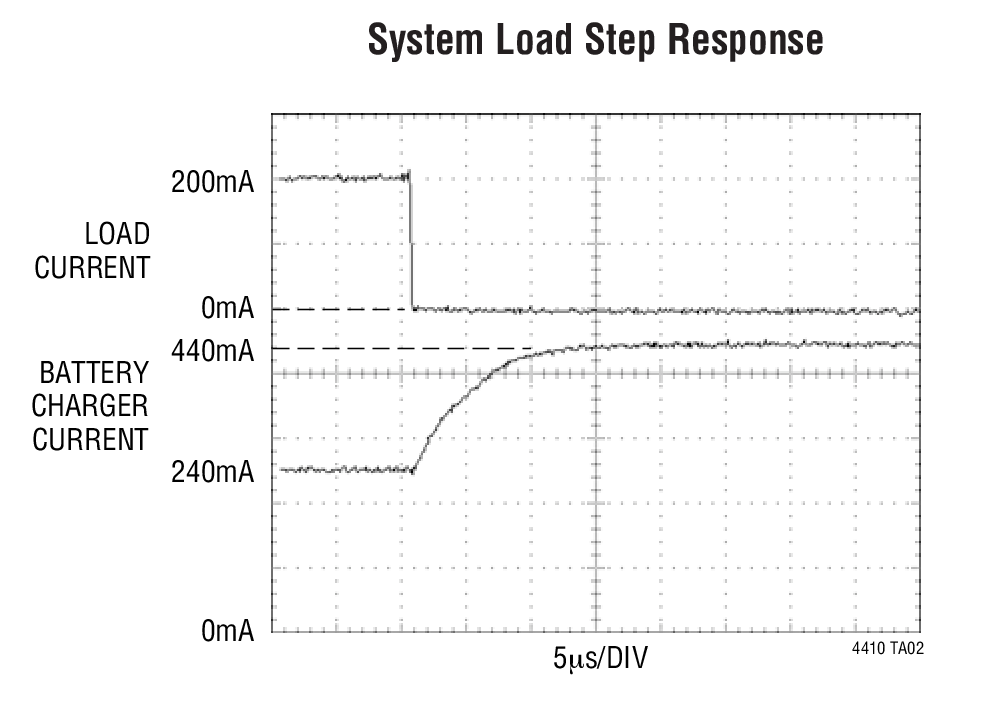

LTC®4410 可在符合 USB 1.0 和 2.0 标准的便携式设备连接至一个 USB 端口的情况下同时实现其电池充电和运作。当 USB 外设负载增加时，LTC4410 成比例地减小电池充电电流，以保持总电流小于 500mA 或 100mA，这取决于 MODE 引脚的状态。

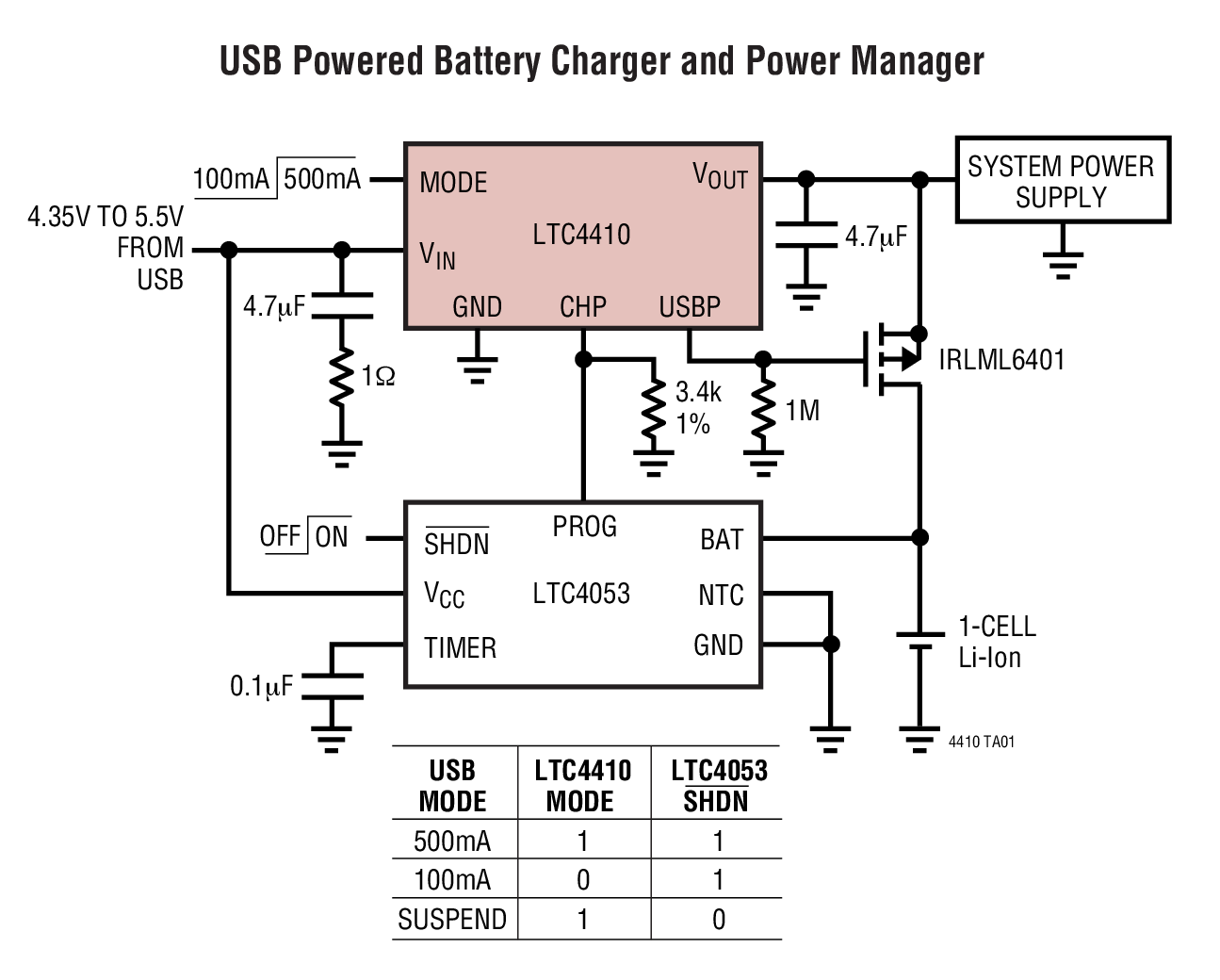

LTC4410 包含一个 USB 接入输出，该输出负责驱动一个外部 P 沟道 MOSFET，以在 USB 电源有效时将电池与 USB 外设断接。这使得便携式设备能够在连接至 USB 端口时正常工作，即使在电池深度放电的情况下也不例外。
该器件的其他特点包括反向电流隔离、热停机以及符合 USB 暂停模式 (Suspend Mode) 规范要求的低静态电流 (在 500mA 模式中为 80µA)。

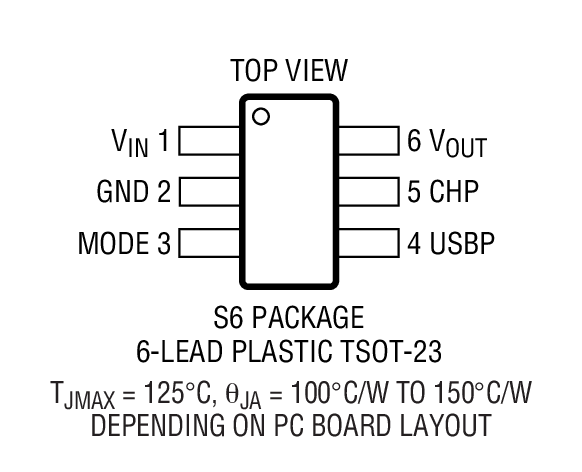

LTC4410 采用外形扁平 (仅高 1mm) 的 SOT-23 (ThinSOTTM) 封装。
- 蜂窝电话
- 个人数字助理 (PDA)
- 数码相机
- MP3 播放器
- 电池备份系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R415 Reliability Data3/23/2018PDF25 K
-
DN320 New ICs Simplify Battery Charging from the USB8/9/2004PDF866K
