概览

优势和特点

  • 四个 PSE 端口
    • 每个端口两个电源通道
  • 完全符合 IEEE 802.3bt 3 类和 4 类标准的 PSE
    • 针对 1 类、2 类、3 类和 4 类 PD 的合规支持
  • 每个通道的低功耗路径损耗
    • 150mΩ 感应电阻
    • 30mΩ 或以下 MOSFET RDS(ON)
  • 芯片组提供电气隔离
    • 不再需要光电元件和隔离式 3.3V 电源
  • 可靠性极高的多点 PD 检测
    • 连接检查可以区分单签名和双签名 PD
  • 持续、专用的每端口电源和电流监控
    • 每端口电源监管
  • 与 1MHz I2C 兼容的串行控制接口
  • 高达 71.3W 的引脚或 I2C 可编程 PD 电源
  • 采用 40 引脚 6mm × 6mm (LTC4292) QFN 封装

产品详情

LTC4292/LTC4291 芯片组是一款 4 端口供电设备 (PSE) 控制器,适合在符合 IEEE 802.3bt 3 类和 4 类标准的以太网供电 (PoE) 系统中使用。LTC4292/LTC4291 适合为符合 802.3af、802.3at 和 802.3bt 标准的 PD 供电。LTC4292/LTC4291 芯片组通过利用低 RDS(ON) 外部 MOSFET 实现行业内较低的散热,并提供每个电源通道 0.15Ω 的感应电阻。变压器隔离型通信协议替代昂贵的光电耦合器和复杂的 3.3V 电源,实现了显著的 BOM 成本节省。

先进的电源管理功能包括每端口 14 位电流监控、可编程电流限制和预选端口的通用快速关闭。免费许可证附带先进的电源管理主机软件。PD 检测使用专有的多点检测机制,对错误的 PD 识别具有出色的抗扰性。支持自动分类和 5 事件物理分类。LTC4292/LTC4291 附带一个可在高达 1MHz 频率下运行的 I2C 串行接口。LTC4292/LTC4291 可对引脚或 I2C 进行编程以将 PD 传输的功率提升到高达 71.3W。

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

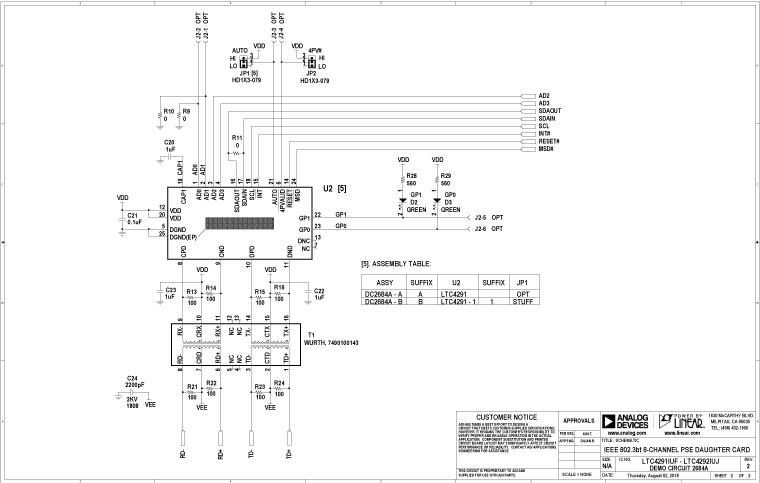

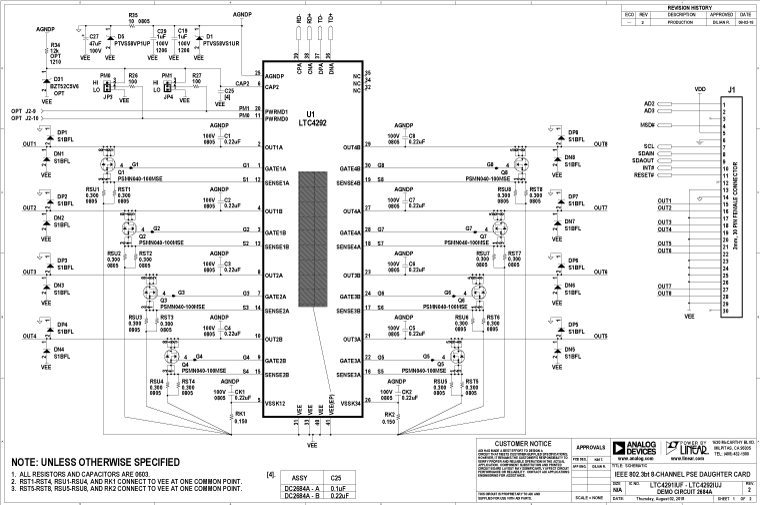

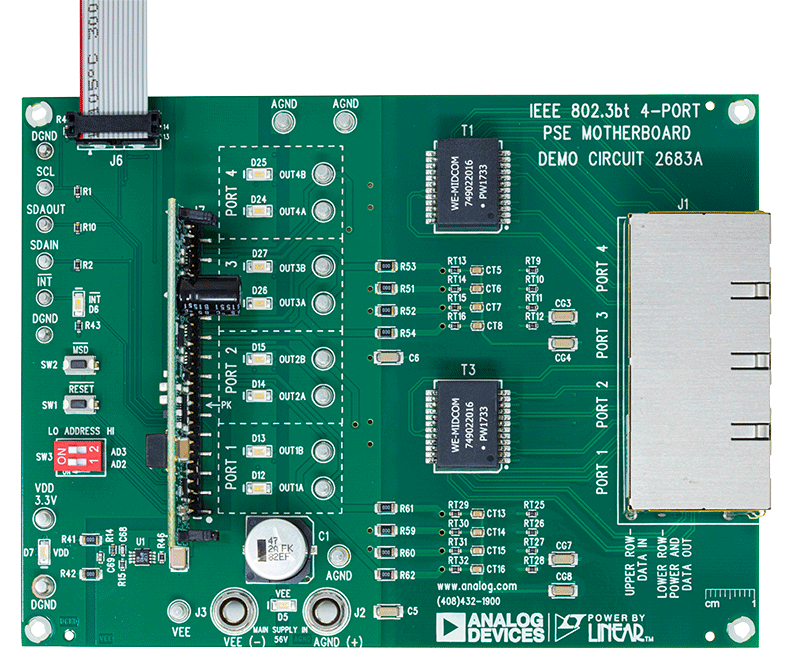

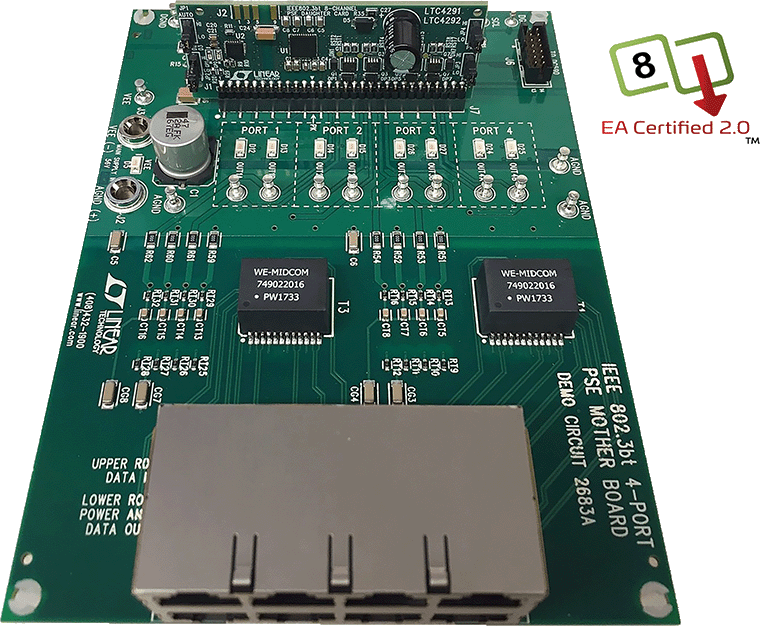

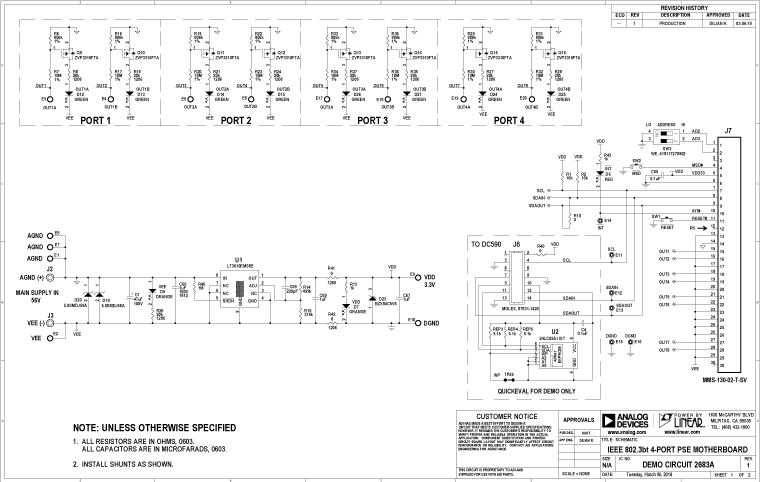

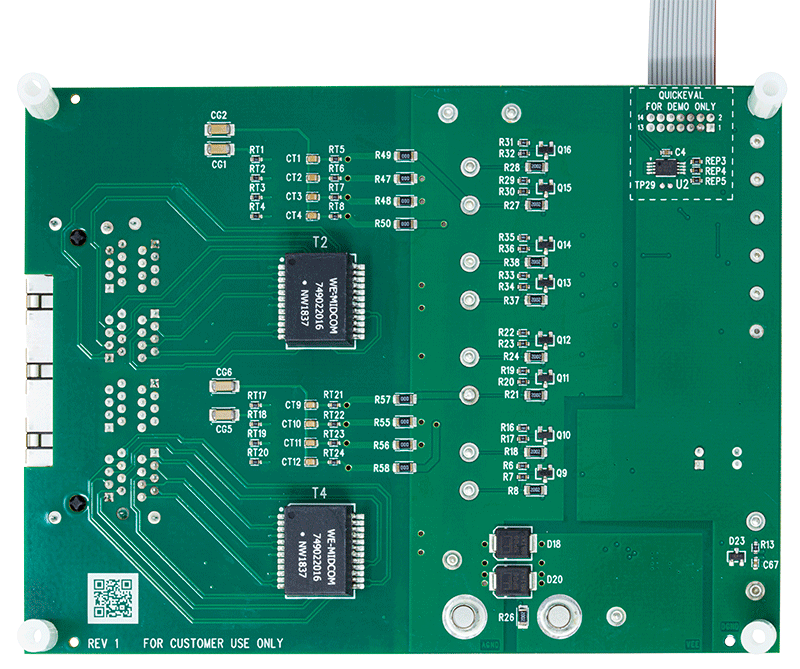

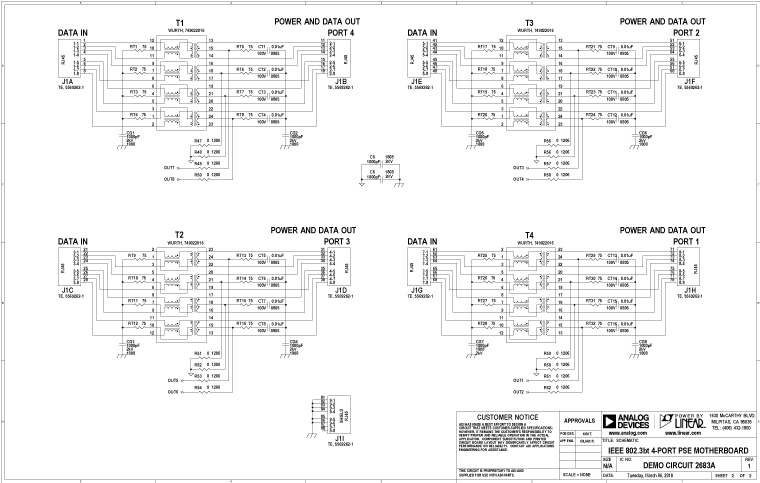

评估套件 (1)

软件代码及系统需求

评估软件

QuikEval

The QuikEval system is a USB-based product demonstration and data acquisition system that allows users to quickly evaluate the performance of products. The system consists of a USB Data Acquisition Controller board (DC590B) that connects to individual daughter cards for specific products.
