概览
优势和特点
- 12 个独立的 PSE 通道
- 符合 IEEE 802.3at Type 1 和 Type 2 标准
- 芯片组可提供电隔离
- 降低材料清单 (BOM) 成本
- 免除多达 6 个高速光耦合器
- 免除隔离型 3.3V 电源
- 低功耗
- 每个通道具有 0.25Ω 的检测电阻
- 非常高可靠性的 4 点 PD 检测
- 两点施加电压
- 两点施加电流
- VEE 和 VPORT 监视
- 1s 滚动 IPORT 求平均
- 支持两对和四对输出功率
- 1MHz I2C 兼容型串行控制接口
- 可提供三种功率级
- A 级 — LTPoE++™：38.7W 至 90W
- B 级 — PoE+：25.5W
- C 级 — PoE：13W
- 采用 52 引脚 7mm x 8mm (LTC4270) 和 24 引脚 4mm x 4mm (LTC4271) QFN 封装
产品详情
LTC4270/LTC4271芯片组是 12 端口供电设备 (PSE) 控制器，专为在符合 IEEE 802.3at Type 1 和 Type 2 规范 (高功率) 的以太网供电 (PoE) 系统中使用而设计。变压器隔离型通信协议替代了昂贵的光耦合器和复杂的隔离式 3.3V 电源，从而显著地节省了 BOM 成本。通过采用低 RDS(ON) 外部 MOSFET 和 0.25Ω 检测电阻器，LTC4270 / LTC4271 芯片组提供了业界较低的热耗散。
高级电源管理功能包括每端口 12 位电流监视 ADC、DAC 可编程电流限值、以及预选端口的通用快速停机。只需一个免费许可证就能获得高级电源管理主机软件。PD 发现采用了一种专有的双模式 4 点检测机制，从而可确保防止 PD 误检测的超卓能力。利用两事件分级能力和一个 2s 延时定时器对中跨 PSE 提供了支持。
LTC4270 / LTC4271 包括一个可在高达 1MHz 频率下运作的 I2C 串行接口。
LTC4270 / LTC4271 具备多种功率级，可提供高达 90W 的 PD 功率。
应用
- PoE PSE 开关 / 路由器
- PoE PSE 中跨
产品分类
要申请软件编程文档，请填写软件申请表。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (3)
参考资料
-
DC1840C - Demo Manual (Rev. E)6/1/2016
-

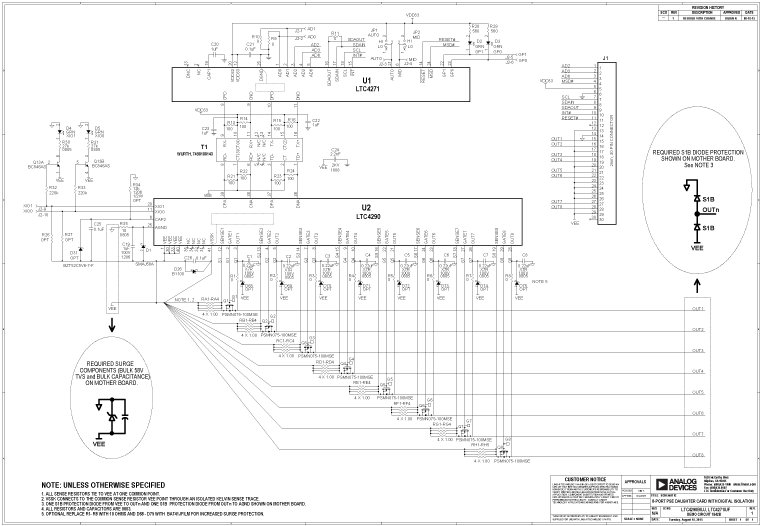

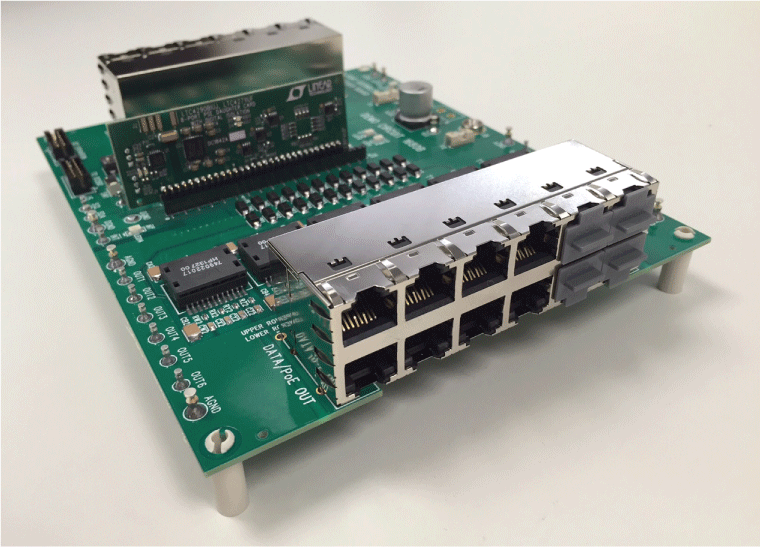

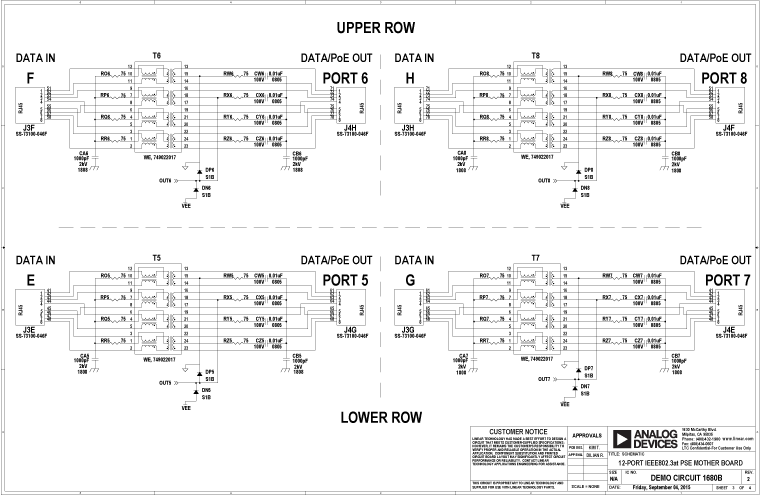

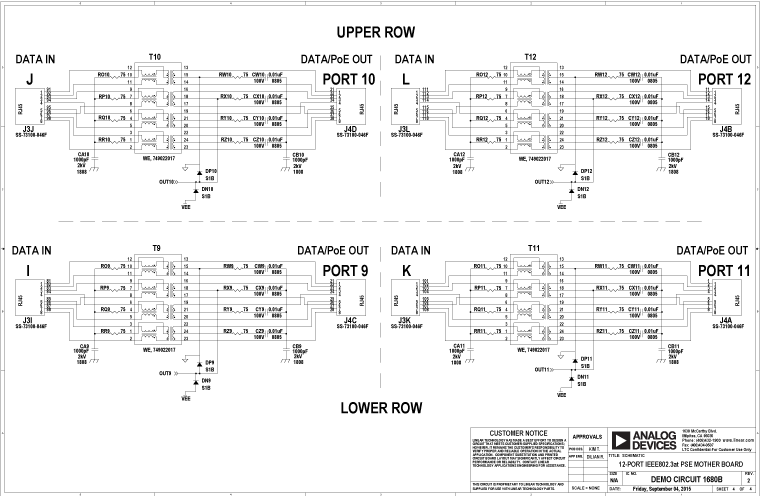

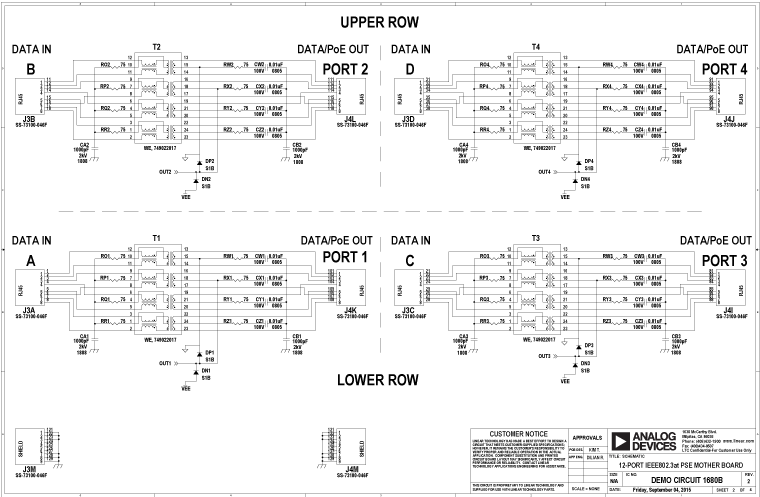

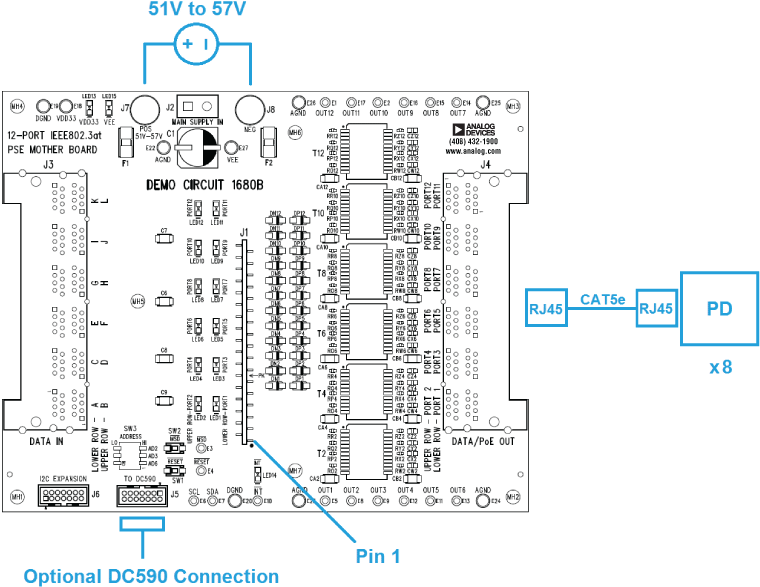

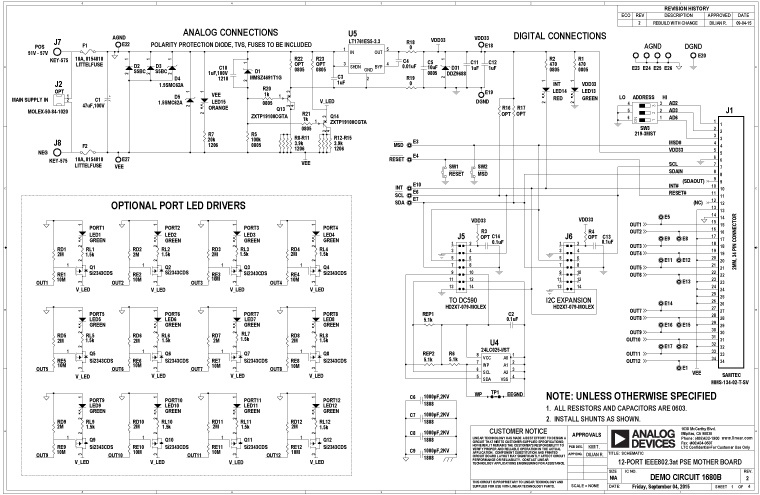

DC1843B Demo Manual (Rev. B)12/4/2015
-
Isolated 12-Port PoE10/24/2011
-
以太网供电—通过数据线为以太网设备供电2/1/2020
-
高效的以太网供电解决方案降低了总体成本6/2/2013
-
LTPoE++ 方案助 PoE 突破功率瓶颈10/23/2012
-
Eliminate Opto-Isolators and Isolated Power Supply from Power over Ethernet Power Sourcing Equipment10/1/2012 LT Journal
-
LTPoE++ Extends PoE to 90W with Reliable and Easy-to-Use Standard11/1/2011 LT Journal
-
Power over Ethernet Solutions4/4/2017
-
PoE PD Controllers6/22/2015
-
LTPoE++ PSE Controllers6/10/2013
软件代码及系统需求
评估软件
Software Interface Datasheet
The software interface datasheet for this PSE may be requested from the Software Request Form (SRF). This datasheet describes the I2C interface and programming details for the respective PSE controller.
