LTC4267-3

量产

具集成型开关稳压器的以太网供电 IEEE 802.3af PD 接口

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 用于 IEEE 802®.3af 受电设备 (PD) 的完整电源接口端口
  • 内置 100V、UVLO 开关
  • 300kHz 恒定频率运作
  • 精准的双级浪涌电流限值
  • 集成型电流模式开关稳压器
  • 具停用功能的内置 25k 特征电阻器
  • 可编程分级电流 (Class 0 至 4)
  • 热过载保护
  • 电源良好信号
  • 集成型误差放大器和电压基准
  • 扁平 16 引脚 SSOP 封装或 DFN 封装

LTC®4267-3 整合了一个符合 IEEE 802.3af 标准的受电设备 (PD) 接口和一个 300kHz 电流模式开关稳压器，从而提供了一款面向 PD 应用的完整电源解决方案。LTC4267-3 集成了 25k 特征电阻器、分级电流源、热过载保护、签名停用和电源良好信号、以及专为与 IEEE 标准所要求的二极管电桥配合使用而优化的欠压闭锁电路。LTC4267-3 提供了一个加大的工作电流限值，可为 Class 3 应用提供较大的可用功率。

与其较低频率的同类器件相比，300kHz 电流模式开关稳压器可提供较高的输出功率或较小的外部组件尺寸。LTC4267-3 设计用于驱动一个额定电压为 6V 的 N 沟道 MOSFET，并具有可编程斜坡补偿、软起动和恒定频率运作功能，即使在轻负载条件下亦可较大限度地降低噪声。LTC4267-3 包括一个内置误差放大器和电压基准，因而可在隔离式及非隔离式配置中使用。

LTC4267-3 采用节省空间的扁平 16 引脚 SSOP 封装或 DFN 封装。


应用

  • IP 电话的电源管理
  • 无线接入点
  • 安保摄像机
  • 以太网供电
LTC4267-3
具集成型开关稳压器的以太网供电 IEEE 802.3af PD 接口
Class 2 PD with 3.3V Isolated Power Supply Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电路监控器 1
LT2940
量产 功率和电流监视器
以太网供电(PoE)接口控制器 1
LT4275
量产 LTPoE++ / PoE+ / PoE PD 控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC4267
  • LTC4267-1
  • LTC4267-3
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
DC1249A

LTC4267-3 PD，37-57V 输入，3.3V（3A 输出时）

立即购买 更多内容

产品详情

DC1249A：LTC4267-3 演示板——集成 300kHz 开关稳压器的以太网供电 IEEE 802.3af PD 接口

DC1249A
LTC4267-3 PD，37-57V 输入，3.3V（3A 输出时）

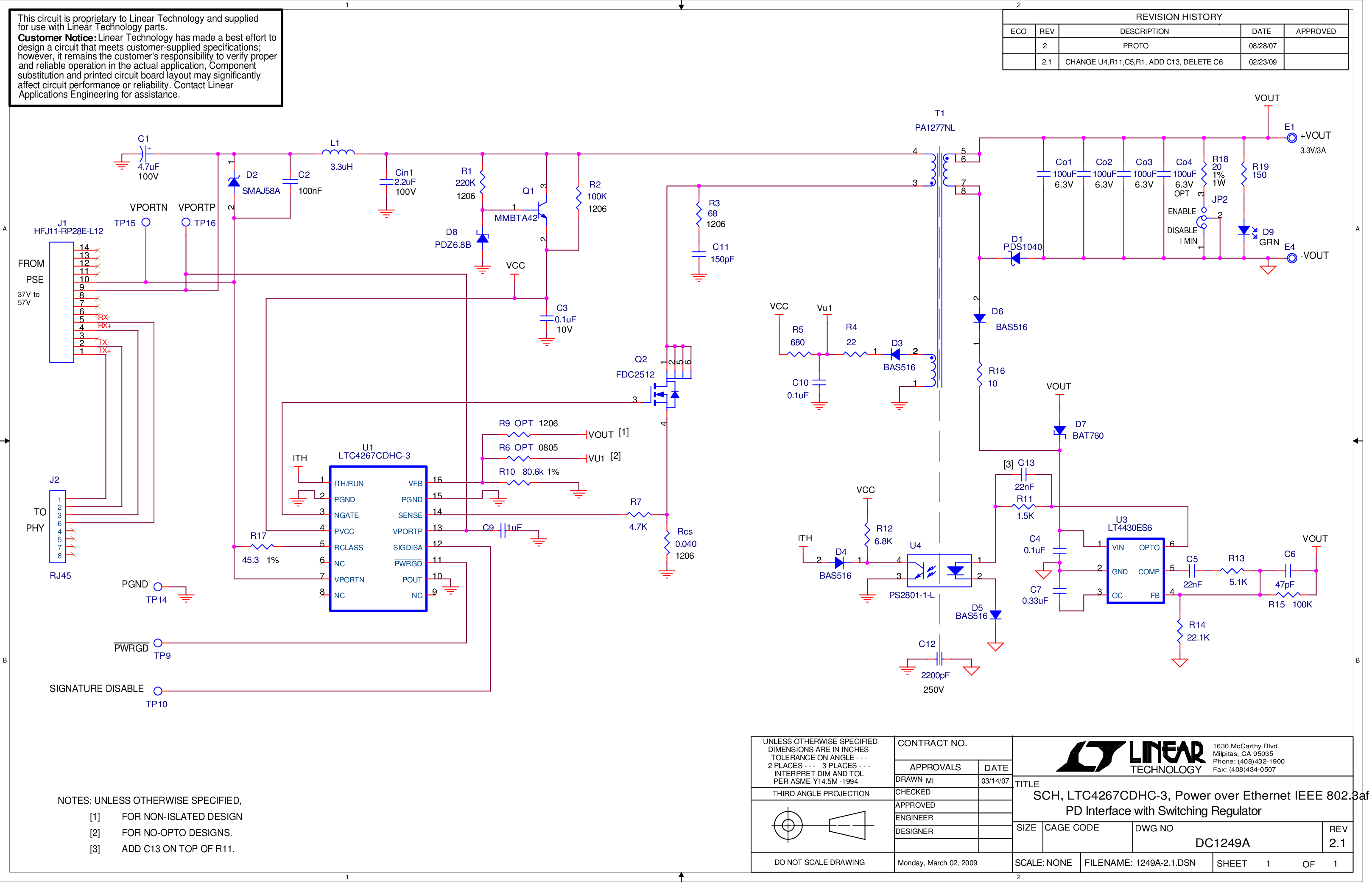

DC1249A - Schematic EA Certified 3
