概览
优势和特点
- IEEE 802.3af/at 受电设备 (PD) 控制器
- IEEE 802.3at 两事件分级信号传输
- 可编程分级电流
- 采用 SHDN 引脚的灵活辅助电源支持
- 具 100mA 浪涌电流限值的坚固型 100V 内置 MOSFET
- 互补的电源良好输出
- 内置特征电阻器
- 全面的热保护
- 欠压和过压闭锁
- 12 引脚、4mm x 3mm DFN 封装
产品详情
LTC®4265 是第三代受电设备 (PD) 接口控制器，旨在用于具高达 25.5W 功率的 IEEE 802.3at 高功率以太网供电 (PoE) 应用。通过支持 IEEE 802.3 标准所定义的单事件和两事件分级信号传输，LTC4265 可以在众多的产品配置中使用。一个 100V MOSFET 负责在检测和分级期间对 DC/DC 转换器进行隔离，并提供了 100mA 的浪涌电流限制作用，旨在实现平滑的上电变换。另外，LTC4265 还包括互补的电源良好输出、一个内置特征电阻器、欠压 / 过压闭锁和全面的热保护功能。所有的凌力尔特 PD 解决方案均包括一个可提供特征损坏信息的停机引脚，以提供灵活的辅助电源选项。
LTC4265 PD 接口控制器可与各种 DC/DC 转换器产品一起使用，以提供一款高功率 PD 应用的完整、成本效益型电源解决方案。
LTC4265 采用节省空间的扁平 (4mm x 3mm) DFN 封装，而且引脚与 LTC4264 完全兼容。
应用
- 802.11n 接入点
- 高功率 VoIP 可视电话
- RFID 阅读器系统
- PTZ 安全摄像机和监视设备
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R413 Reliability Data3/26/2018
-

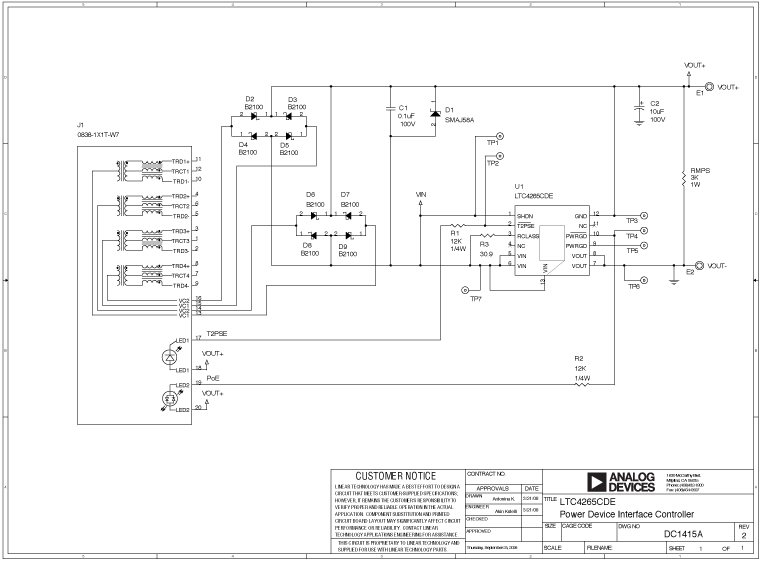

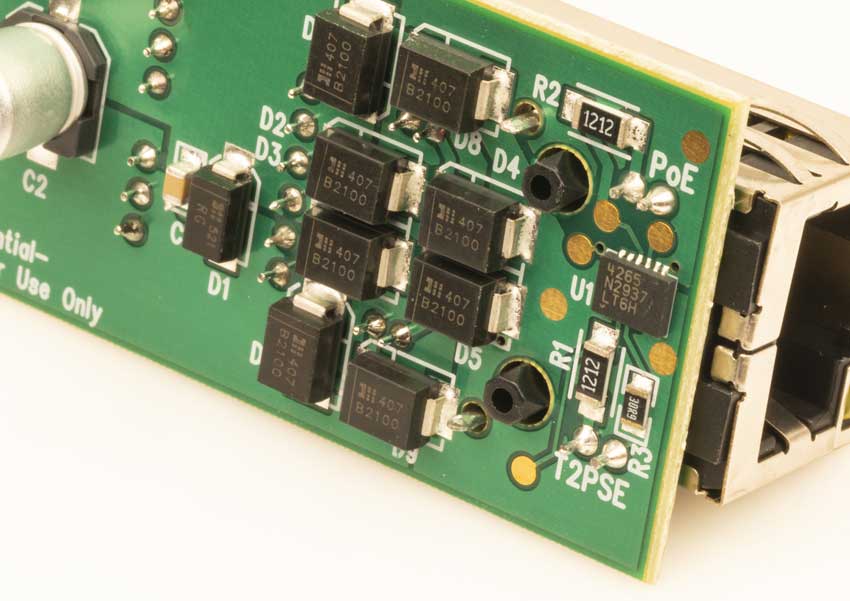

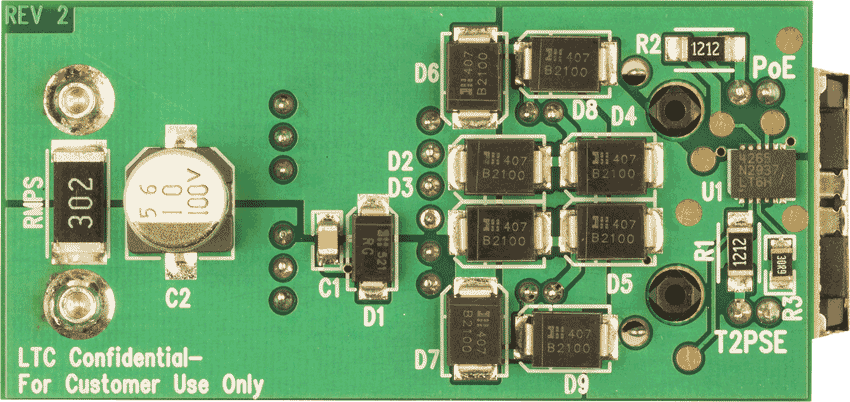

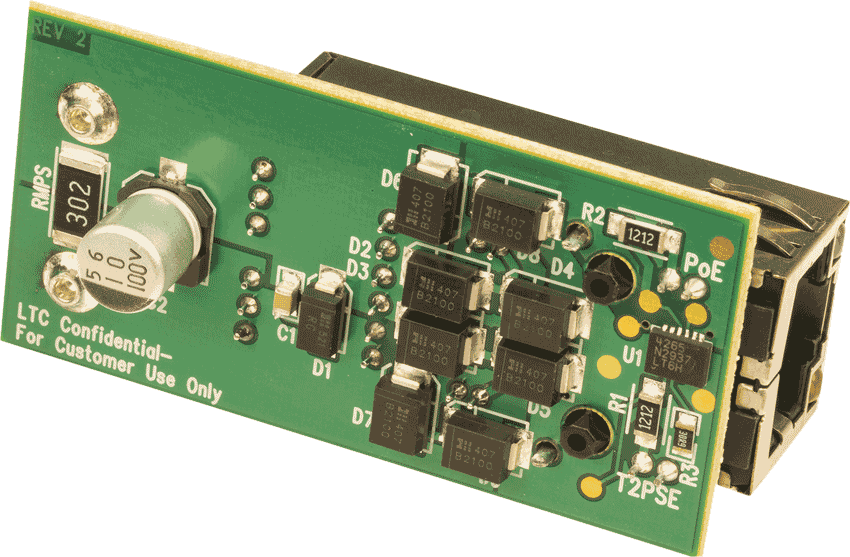

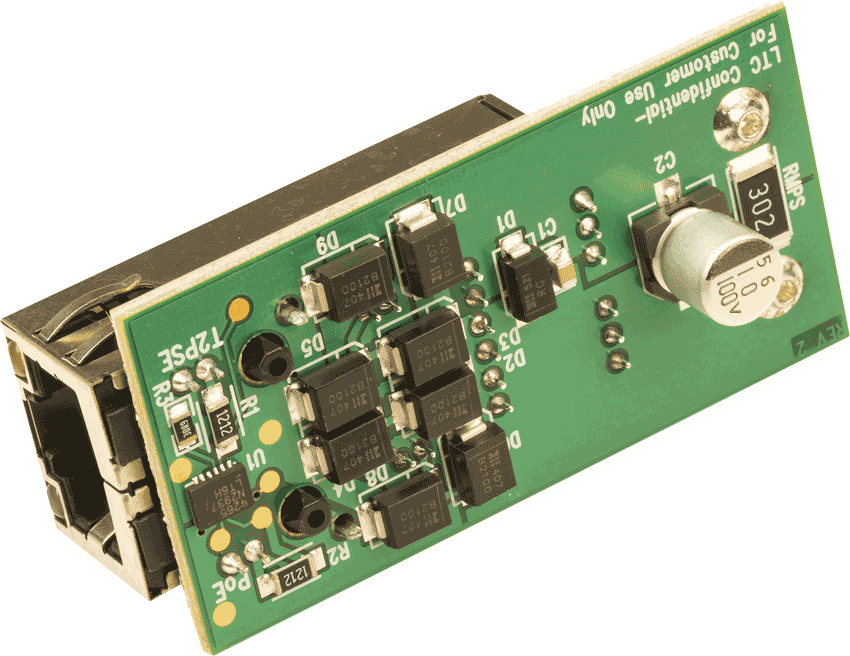

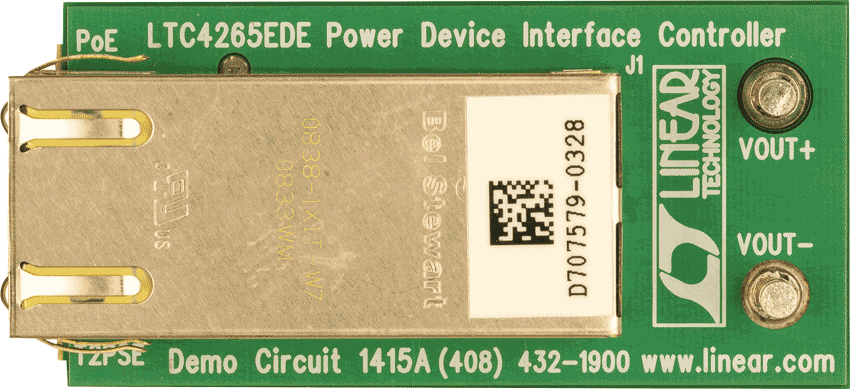

DC1415A - Demo Manual (Rev. A)9/24/2009
-
Power over Ethernet Solutions4/4/2017
-
PoE PD Controllers6/22/2015
-
PoE+ for the Power Hungry4/28/2010
工具及仿真模型
LTspice中提供以下器件型号：
LTC4265
配套产品推荐
LTC4265 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC4265CDE#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC4265CDE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC4265IDE#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC4265IDE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| Wafer Fabrication Data | R413 Reliability Data |
