LTC4257

IEEE 802.3af PD 以太网供电接口控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC4257 - Power-over-Ethernet (PoE) Interface Controllers Download 1.92 KB
产品模型 8
特性
  • 用于 IEEE 802.3af® 受电设备 (PD) 的完整电源接口端口
  • 片内 100V、400mA 功率 MOSFET
  • 精准的输入电流限值
  • 片内 25k 特征电阻器
  • 可编程分级电流 (Class 0 至 4)
  • 欠压闭锁
  • 智能型热保护
  • 电源良好信号

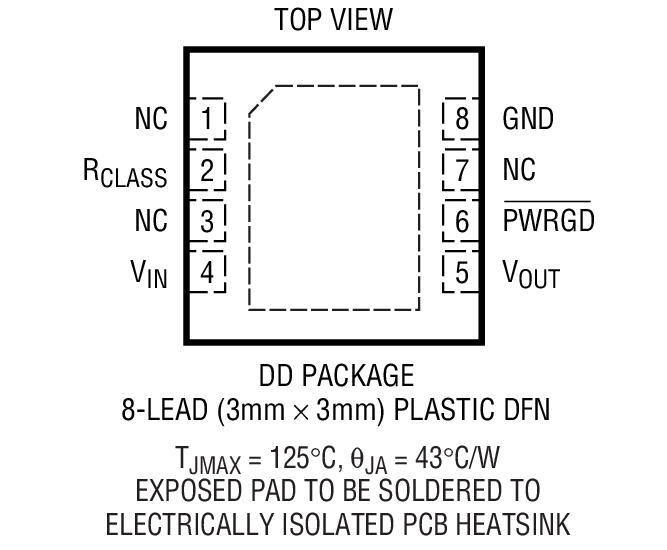

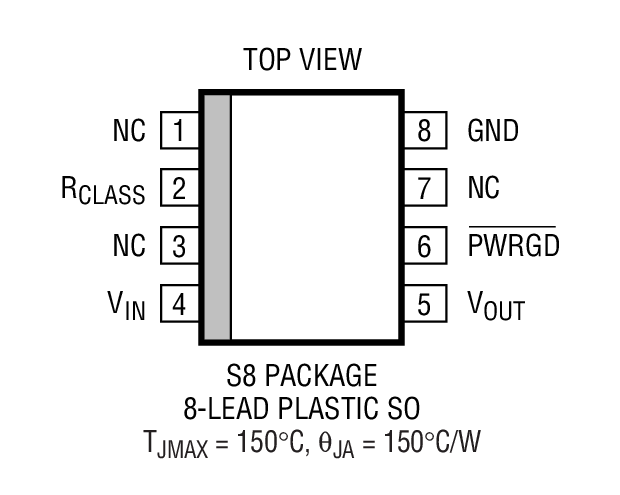

  • 采用 8 引脚 SO 封装和扁平 (3mm x 3mm) DFN封装

更多细节
show more Icon

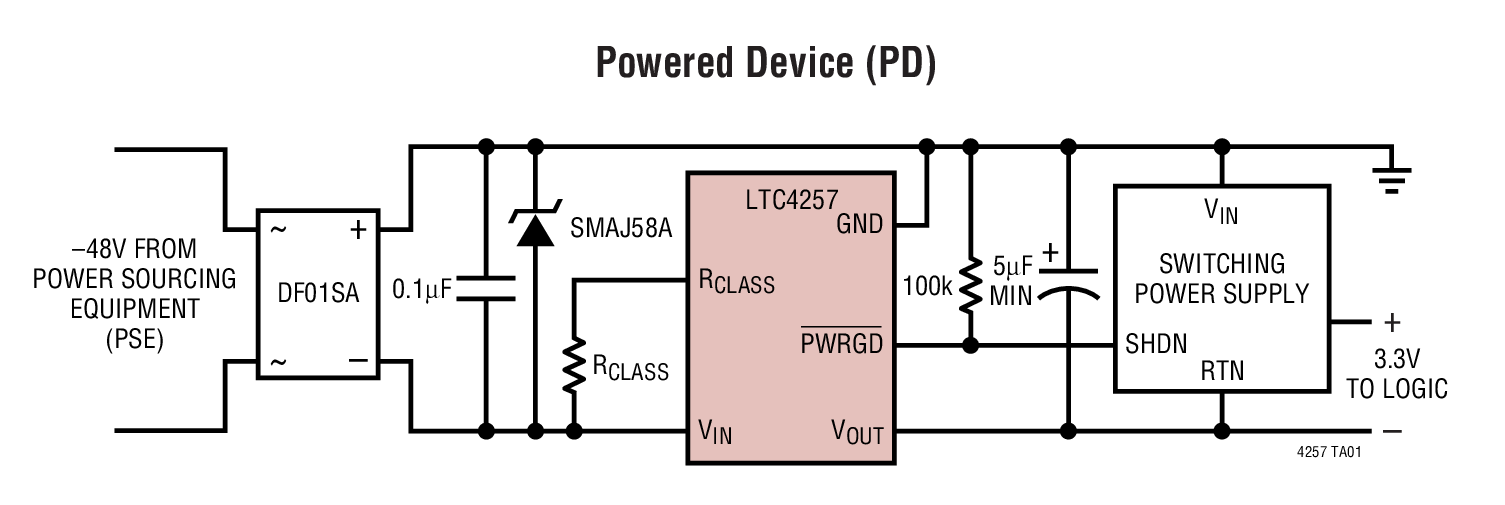

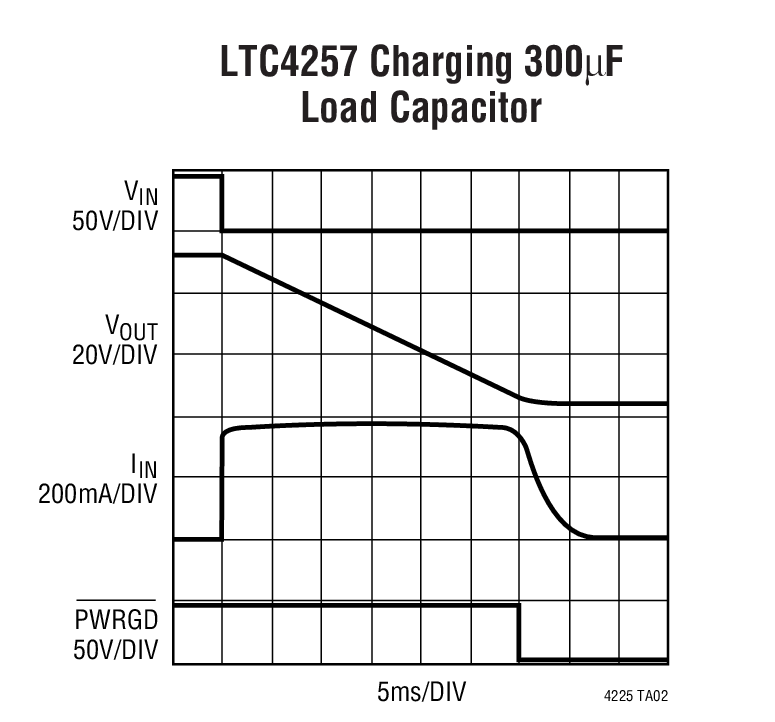

LTC®4257 为在 IEEE 802.3af 以太网供电 (PoE) 系统中工作的器件提供了完整的签名和电源接口功能。LTC4257 通过将 25k 特征电阻器、分级电流源、具热折返的输入电流限制电路、欠压闭锁以及电源良好信号传输功能全部集成在一个 8 引脚封装中而使受电设备 (PD) 设计得以简化。通过采用一个片内高电压功率 MOSFET，LTC4257 不仅能够为系统设计师降低成本，还可节省电路板的占用空间。

LTC4257 能够直接与凌力尔特的各种 DC/DC 转换器产品相连，以便为 IP 电话、无线接入点及其他 PD 提供一种具成本效益的电源解决方案。另外，凌力尔特还凭借四通道网络电源控制器提供了面向供电设备 (PSE) 应用的解决方案。

LTC4257 采用 8 引脚 SO 封装和扁平 (3mm x 3mm) DFN封装。


Applications

  • IP 电话的电源管理
  • 无线接入点
  • 电信电源控制
