概览
优势和特点
- 允许在 –48V 带电背板上安全地进行电路板的插拔操作
- 浮置拓扑结构允许执行非常高电压的操作
- 具电路断路器定时器的电流限制
- 快速响应时间限制了峰值故障电流
- 可编程软起动电流限值
- 具漏极电压加速响应的可编程定时器
- ±1% 欠压 / 过压门限 (LTC4252C)
- 改善了坚固性的并联稳压器
- 可调欠压 / 过压保护
- LTC4252B-1 / LTC4252C-1：在故障之后锁断
- LTC4252B-2 / LTC4252C-2：在故障之后自动重试
- 采用 8 引脚和 10 引脚 MSOP 封装
产品详情
LTC®4252 负电压热插拔 (Hot Swap) 控制器允许在带电背板上安全地进行电路板的插拔操作。输出电流由 3 个电流限制级来控制：一个定时电路断路器、有源电流限制和一条快速前馈通路 (用于限制最坏情况灾难性故障条件下的峰值电流)。
当输入电源超过了期望的工作范围时，可调欠压和过压检测器将负载断接。对LTC4252 的电源输入进行并联调节，因而在非常高的电源电压条件下可安全的运作。一个多功能定时器负责延迟初始启动并控制电路断路器的响应时间。当检测到过大的 MOSFET 漏极电压时，可以加快电路断路器的响应时间，从而将 MOSFET 保持在其安全工作区 (SOA) 之内。一个可调软起动电路用于控制启动时的 MOSFET 浪涌电流。
LTC4252-2 提供了在故障之后自动重试的功能。LTC4252C-1 / LTC4252C-2 具有严格的 ±1% 欠压 / 过压门限准确度。LTC4252 可提供 8 引脚或 10 引脚 MSOP 封装。
LTC4252B 和 LTC4252C 改善了 LTC4252 和 LTC4252A 中并联稳压器的坚固性。
应用
- 带电电路板插入
- 电子电路断路器
- –48V 分布式电源系统
- 负电源控制
- 中心局交换
- 高可用性服务器
- ATCA (高级电信计算架构)
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (2)
参考资料
-
R427 Reliability Data3/22/2018PDF16 K
-

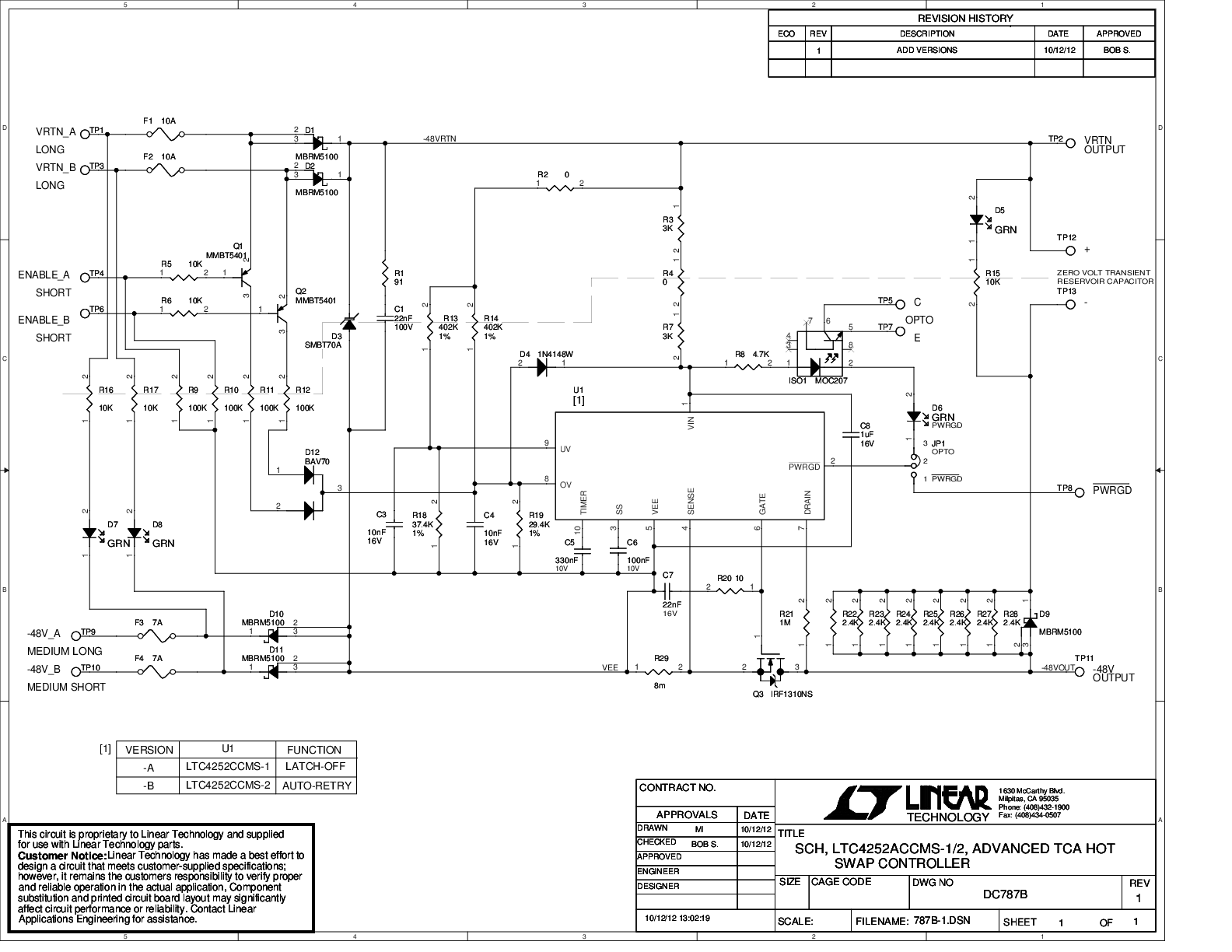

DC787A - Demo Manual1/10/2013PDF96K
-
DN353 - AdvancedTCA 热插拔控制器简化了功率分配6/14/2005PDF286K
-
Hot Swap Controllers7/13/2017PDF778 K
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC4252C-1
LTC4252C-2
