LTC4228

双通道理想二极管和热插拔控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 用于冗余电源的电源通路和浪涌电流控制
  • 功率肖特基二极管的低损耗替代方案
  • 可保护输出电压免受输入欠压的影响
  • 允许在带电背板上安全地进行热插拔操作
  • 2.9V 至 18V 工作范围
  • 可控制 N 沟道 MOSFET
  • 可在 ≤1μs 的时间里实现对峰值故障电流的限制
  • 可调的电流限值和电路断路器
  • 可调的电流限制故障延迟
  • 无振荡的平滑切换
  • 0.5μs 的理想二极管接通和关断时间
  • 状态、故障和电源良好输出
  • LTC4228-1:在发生故障之后锁断
  • LTC4228-2:在发生故障之后自动重试
  • 28 引脚 4mm x 5mm QFN 封装和 SSOP 封装
更多细节
show more Icon

LTC®4228 通过控制每个电源轨中的两个外部 N 沟道 MOSFET 为两个电源轨提供了理想二极管和热插拔 (Hot Swap) 功能。起理想二极管作用的 MOSFET 替代了两个高功率肖特基二极管及相关联的散热器,从而节省了功率和电路板面积。热插拔控制 MOSFET 通过限制浪涌电流而允许在带电背板上安全地进行电路板的插拔操作。另外,还利用快速动作电流限制和内部定时电路断路器对电源输出提供了针对短路故障的保护。

LTC4228 可调节外部 MOSFET 和检测电阻器两端的正向压降,以确保实现从一个电源至另一个电源的无振荡平滑电流转移。理想二极管快速接通以减小电源切换期间的负载电压降。倘若输入电源发生故障或者短路,则快速关断能够较大限度地减小反向瞬态电流。

LTC4228 可提供独立的接通 / 关断控制,并报告电源的故障及良好运行状态。LTC4228 在 LTC4225 的基础上做了改进,可更快地从输入欠压状态恢复以保持输出电压。


应用

  • 冗余电源
  • MicroTCA 系统和服务器
  • 电信网络
  • 电源优先级排序器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4228CGN-1#PBF
  • HTML
  • HTML
LTC4228CGN-1#TRPBF
  • HTML
  • HTML
LTC4228CGN-2#PBF
  • HTML
  • HTML
LTC4228CGN-2#TRPBF
  • HTML
  • HTML
LTC4228CUFD-1#PBF
  • HTML
  • HTML
LTC4228CUFD-1#TRPBF
  • HTML
  • HTML
LTC4228CUFD-2#PBF
  • HTML
  • HTML
LTC4228CUFD-2#TRPBF
  • HTML
  • HTML
LTC4228IGN-1#PBF
  • HTML
  • HTML
LTC4228IGN-1#TRPBF
  • HTML
  • HTML
LTC4228IGN-2#PBF
  • HTML
  • HTML
LTC4228IGN-2#TRPBF
  • HTML
  • HTML
LTC4228IUFD-1#PBF
  • HTML
  • HTML
LTC4228IUFD-1#TRPBF
  • HTML
  • HTML
LTC4228IUFD-2#PBF
  • HTML
  • HTML
LTC4228IUFD-2#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC4228CGN-1#PBF

量产

LTC4228CGN-1#TRPBF

量产

LTC4228CGN-2#PBF

量产

LTC4228CGN-2#TRPBF

量产

LTC4228IGN-1#PBF

量产

LTC4228IGN-1#TRPBF

量产

LTC4228IGN-2#PBF

量产

LTC4228IGN-2#TRPBF

量产

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4228CUFD-1#PBF

量产

LTC4228CUFD-1#TRPBF

量产

LTC4228CUFD-2#PBF

量产

LTC4228CUFD-2#TRPBF

量产

LTC4228IUFD-1#PBF

量产

LTC4228IUFD-1#TRPBF

量产

LTC4228IUFD-2#PBF

量产

LTC4228IUFD-2#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC4228CGN-1#PBF

量产

LTC4228CGN-1#TRPBF

量产

LTC4228CGN-2#PBF

量产

LTC4228CGN-2#TRPBF

量产

LTC4228IGN-1#PBF

量产

LTC4228IGN-1#TRPBF

量产

LTC4228IGN-2#PBF

量产

LTC4228IGN-2#TRPBF

量产

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4228CUFD-1#PBF

量产

LTC4228CUFD-1#TRPBF

量产

LTC4228CUFD-2#PBF

量产

LTC4228CUFD-2#TRPBF

量产

LTC4228IUFD-1#PBF

量产

LTC4228IUFD-1#TRPBF

量产

LTC4228IUFD-2#PBF

量产

LTC4228IUFD-2#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC1899A-B

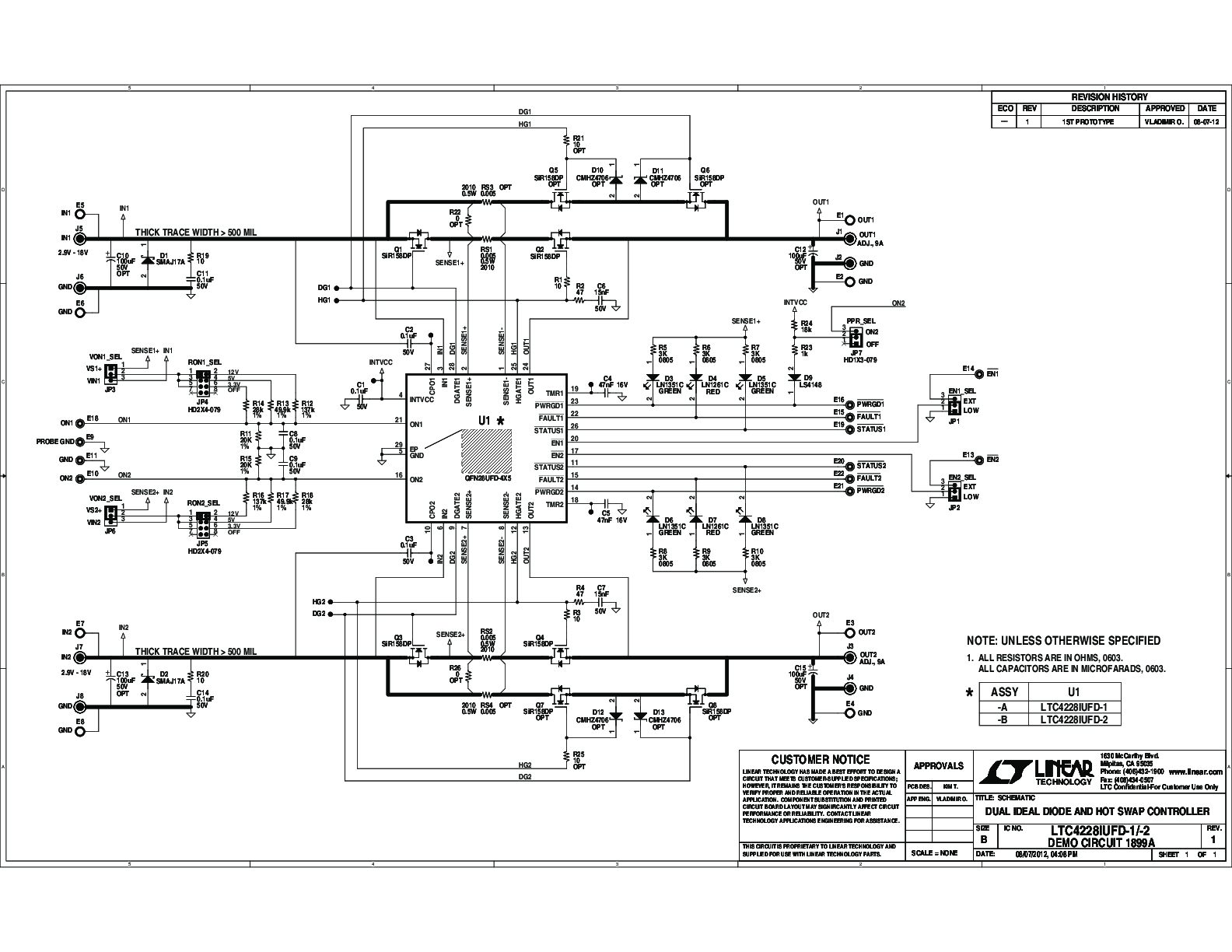

LTC4228-2 Demoboard | Dual Ideal Diode and Hot Swap Controller, Auto-Retry After Fault
