  4. LTC4225

中文数据手册
(产品技术资料帮助）
用户手册
1 查看全部

同类型推荐

LTC4227
LTC4227

双通道理想二极管和单通道热插拔控制器

概览

优势和特点

  • 用于冗余电源的电源通路和浪涌电流控制
  • 功率肖特基二极管的低损耗替代方案
  • 允许在带电背板上安全地进行电路板的插拔操作
  • 2.9V 至 18V 工作范围
  • 可控制 N 沟道 MOSFET
  • 可在 ≤1μs 的时间里实现对峰值故障电流的限制
  • 0.5μs 的接通和反向关断时间
  • 可调的电流限值和电路断路器
  • 无振荡的平滑切换
  • 可调的电流限制故障延迟
  • 故障和电源状态输出
  • LTC4225-1：在发生故障之后锁断
  • LTC4225-2：在发生故障之后自动重试
  • 24 引脚 4mm x 5mm QFN 封装和 SSOP 封装

产品详情

LTC®4225 通过控制外部串联连接的 N 沟道 MOSFET 为两个电源轨提供了理想二极管和热插拔 (Hot Swap™) 功能。起理想二极管作用的 MOSFET 替代了两个高功率肖特基二极管及相关联的散热器，从而节省了功率和电路板面积。热插拔控制 MOSFET 通过限制浪涌电流而允许在带电背板上安全地进行电路板的插拔操作。另外，还利用快速动作电流限制和内部定时电路断路器对电源输出提供了针对短路故障的保护。

LTC4225 可调节背对背 MOSFET 两端的正向压降，以确保实现从一个电源至另一个电源的无振荡平滑电流转移。理想二极管快速接通以减低电源切换期间的负载电压降。假如输入电源发生故障或者短路，则快速关断能够较大限度地减小反向瞬态电流。

LTC4225 可提供独立的接通/关断控制，并报告电源的故障及良好运行状态。LTC4225-1 具有一个锁断电路断路器，而 LTC4225-2 则提供了故障之后的自动重试功能。

应用
  • 冗余电源
  • 电源保持
  • MicroTCA 系统和服务器
  • 电信网络
  • 电源优先级区分器

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (2)

参考资料

  • 查看全部 (6)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 技术文章 (2)
  • 产品选择卡 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    启动此部分的现成LTspice演示电路：

    第1步：下载并在计算机上安装LTspice。

    第2步：单击下面的链接，下载演示电路。

    第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

    LTspice

    LTspice仿真

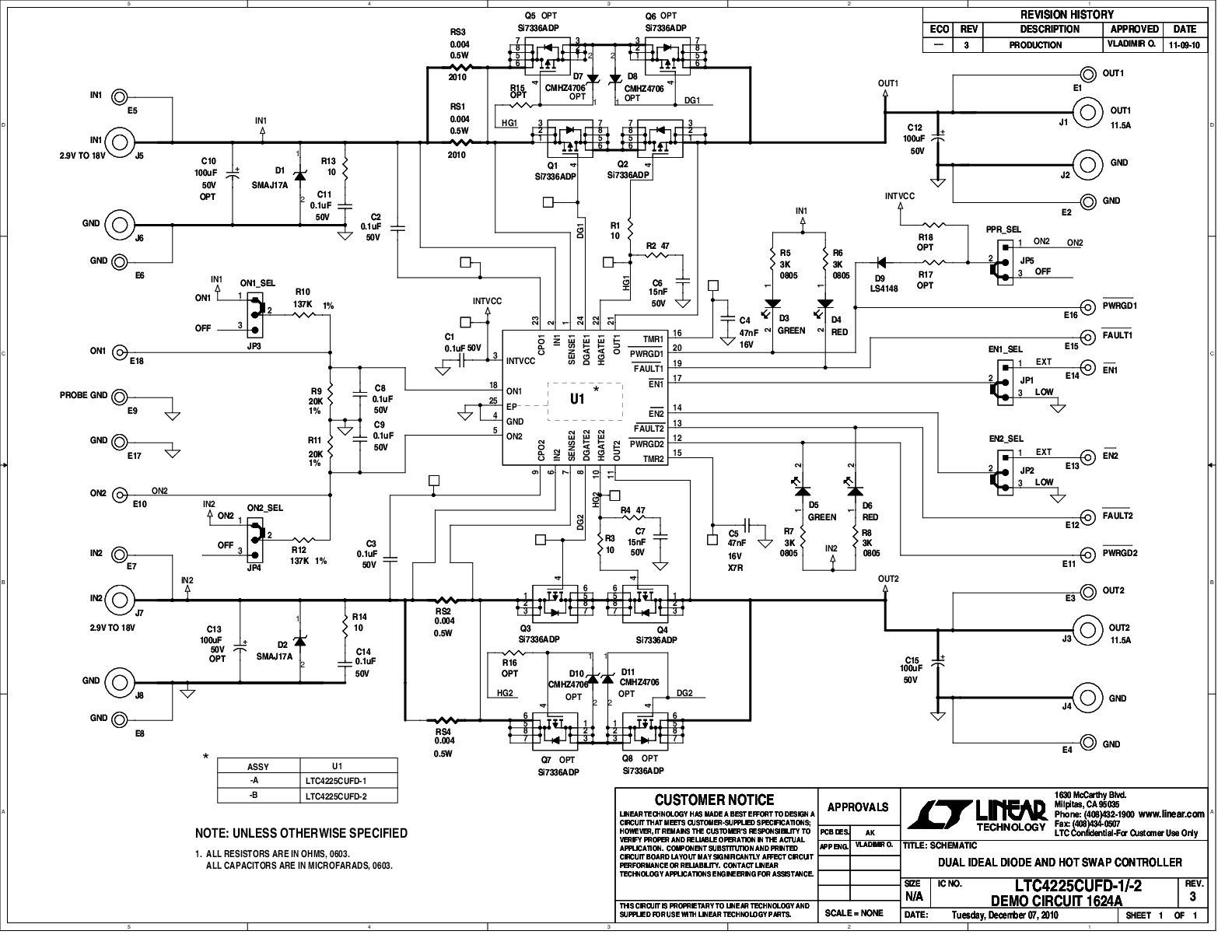

    LTC4225-2 Demo Circuit - Dual 12V/7.6A Ideal Diode and Hot Swap Controller for µTCA

    LTspice中提供以下器件型号：

    LTC4225-1
    LTC4225-2

    配套产品推荐

    LTC4225 配套产品

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC4225CGN-1#PBF 材料声明 质量和可靠性 24-Lead SSOP (Narrow 0.15 Inch)
    LTC4225CGN-1#TRPBF 材料声明 质量和可靠性 24-Lead SSOP (Narrow 0.15 Inch)
    LTC4225CGN-2#PBF 材料声明 质量和可靠性 24-Lead SSOP (Narrow 0.15 Inch)
    LTC4225CGN-2#TRPBF 材料声明 质量和可靠性 24-Lead SSOP (Narrow 0.15 Inch)
    LTC4225CUFD-1#PBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LTC4225CUFD-1#TRPBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LTC4225CUFD-2#PBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LTC4225CUFD-2#TRPBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LTC4225IGN-1#PBF 材料声明 质量和可靠性 24-Lead SSOP (Narrow 0.15 Inch)
    LTC4225IGN-1#TRPBF 材料声明 质量和可靠性 24-Lead SSOP (Narrow 0.15 Inch)
    LTC4225IGN-2#PBF 材料声明 质量和可靠性 24-Lead SSOP (Narrow 0.15 Inch)
    LTC4225IGN-2#TRPBF 材料声明 质量和可靠性 24-Lead SSOP (Narrow 0.15 Inch)
    LTC4225IUFD-1#PBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LTC4225IUFD-1#TRPBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LTC4225IUFD-2#PBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LTC4225IUFD-2#TRPBF 材料声明 质量和可靠性 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    Wafer Fabrication Data R536 Reliability Data
