LTC4213

无检测电阻器 (No RSENSE™) 型 电子电路断路器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 响应时间仅 1µs 的快速电路断路器
  • 三种可选电路断路器门限
  • 无需检测电阻器
  • 双级过流故障保护
  • 0V 至 6V 的负载电压控制范围
  • 用于外部 N 沟道 FET 的高压侧驱动器
  • 欠压闭锁
  • 当电路断路器进入待命状态时 READY 引脚发出指示信号
  • 采用小外形塑料 (3mm x 2mm) DFN 封装
更多细节
show more Icon

LTC®4213 是一款电子电路断路器。一个过流电路断路器可在无需采用检测电阻器的情况下对一个外部 N 沟道 MOSFET 的漏极和源极端子上的电压进行检测。其优点是成本较低且开关通路中的电压和功率损耗有所下降。一个内部高压侧驱动器负责控制外部 MOSFET 栅极。

两个集成比较器在偏置电源至地的共模范围内提供了双级过流保护。慢速比较器具有 16ms 的响应时间，而快速比较器则可在 1µs 的时间里发生跳变。电路断路器具有三种可选跳变门限：25mV、50mV 和 100mV。一个 ON 引脚用于控制 ON/OFF，并使电路断路器故障复位。READY 引脚负责发出 MOSFET 正处于传导状态和电路断路器已准备就绪的指示信号。LTC4213 可在 VCC = 2.3V 至 6V 的范围内运作。




Applications

  • 电子电路断路器
  • 高压侧开关
  • 热板插拨
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4213

文档

9
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 设计笔记
  • 数据手册
  • 用户手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/12/2010
英文

LTC4213: No RSENSE Electronic Circuit Breaker Data Sheet (Rev.A)

打开PDF文件

redirect
643.23 K
download

下载 PDF

PDF Vector

PDF

更新 08/30/2005
日文

LTC4213: No RSENSETM電子回路ブレーカ データシート

打开PDF文件

redirect
978.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R421 Reliability Data redirect icon

66.89 K

download

下载 PDF

设计笔记

3

PDF Vector

PDF

更新 08/22/2007
英文
DN402 - Electronic Circuit Breaker in Small DFN Package Eliminates Sense Resistor redirect icon

160.00K

download

下载 PDF

PDF Vector

PDF

更新 05/12/2007
中文
DN402 - 小型 DFN 封装的电子电路断路器免除了检测电阻器 redirect icon

653.00K

download

下载 PDF

PDF Vector

PDF

更新 01/14/2007
日文
DN402 - センス抵抗を不要にする、小型DFNパッケージの電子回路ブレーカ redirect icon

268.00K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文

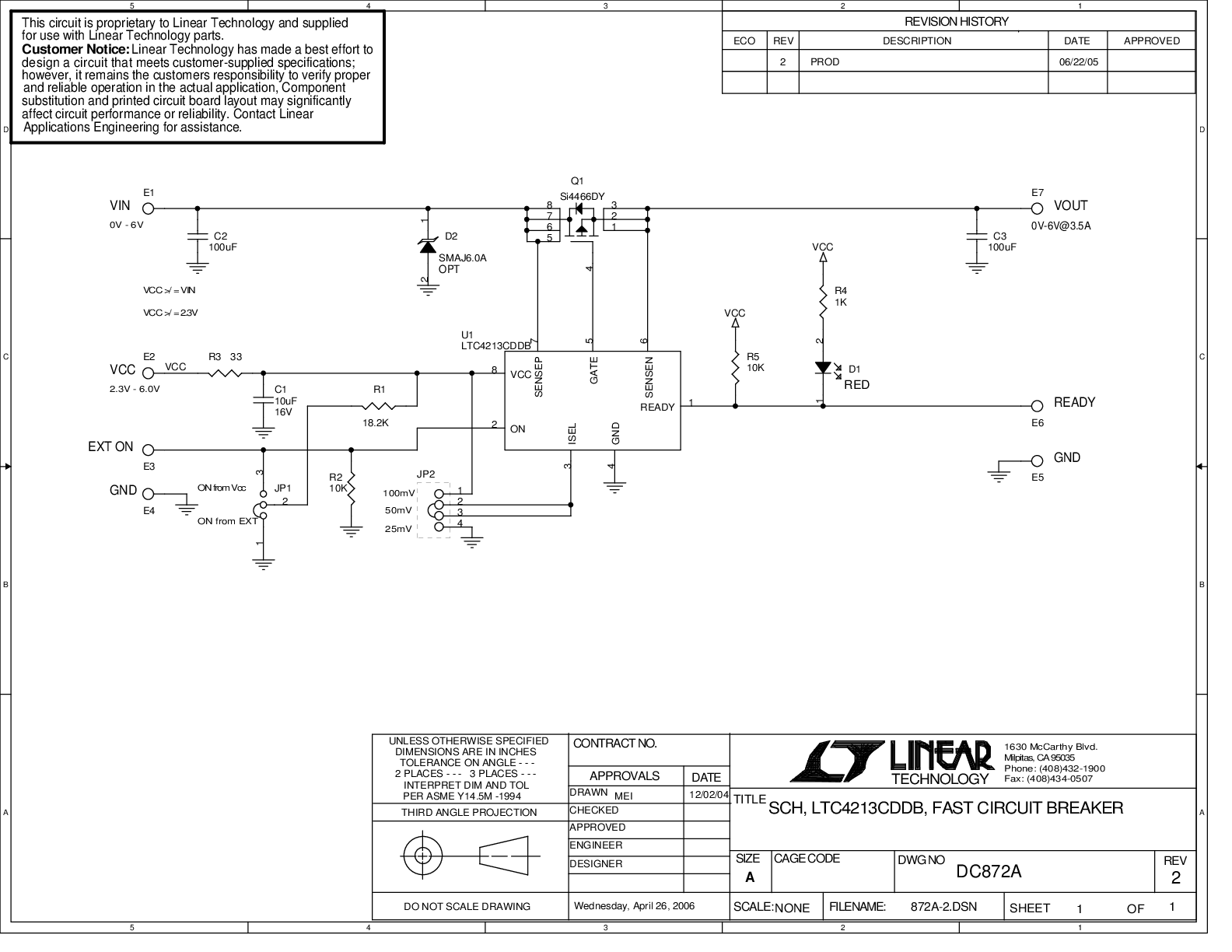

DC872A - Demo Manual redirect icon
