概览
优势和特点
- 允许在带电背板上安全地进行电路板的插拔操作
- 可调的模拟电流限制和电路断路器
- 快速响应可限制峰值故障电流
- 在遭遇电流故障时执行自动重试或锁断操作
- 可调电源电压上电速率
- 用于外部 MOSFET 开关的高压侧驱动
- 电源电压控制范围：2.7V 至 7V
- 欠压闭锁
- 可调过压保护
- 扁平 (仅高 1mm) SOT-23 (ThinSOT™) 封装
产品详情

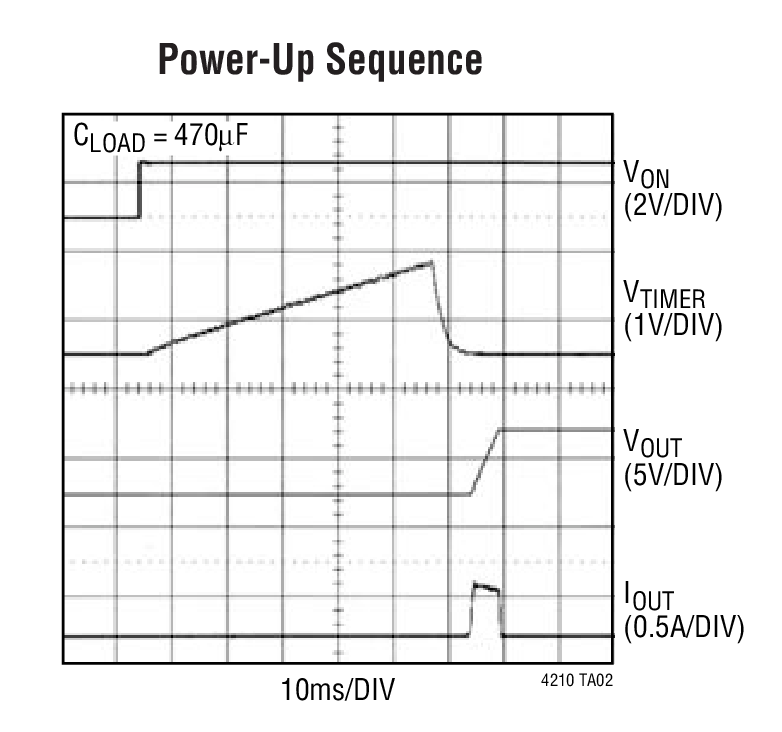

LTC®4210-3 / LTC4210-4 是一款 6 引脚 SOT-23 封装热插拔控制器，其允许在带电背板上安全地进行电路板的插拔操作。一个内部高压侧开关驱动器用于控制一个外部 N 沟道 MOSFET 的 GATE，以获得 2.7V 至 7V 的电源电压范围。LTC4210 提供了初始定时循环，并允许 GATE 以一种可编程速率斜坡上升。
LTC4210 具有一个快速电流限制环路，其与一个电路断路器定时器共同提供了主动电流限制。ON 引脚上的信号负责接通和关断器件，同时也用于实现复位功能。
LTC4210-3 在遭遇过流故障时执行重试，而 LTC4210-4 则在遭遇过流故障时执行锁断操作。
应用
- 带电电路板插入
- 电子电路断路器
- 工业高压侧开关 / 电路断路器
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
