LTC4224

推荐用于新设计

紧凑型、双通道、低电压热插拔控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 允许在带电背板上安全地进行电路板的插拔操作
  • 可控制从 1V 至 6V 的负载电压
  • 无需栅极元件
  • 可调电流限值和电路断路器
  • 可在 ≤1μs 的时间里实现对峰值故障电流的限制
  • 无需外部定时电容器
  • 可调电源电压上电速率
  • 用于外部 N 沟道 MOSFET 的栅极驱动
  • LTC4224-1：在故障之后锁断
  • LTC4224-2：在故障之后自动重试
  • 10 引脚 MSOP 和 3mm x 2mm DFN 封装



LTC®4224 双通道低电压热插拔 (Hot Swap™) 控制器允许在带电背板上安全地进行电路板的插拔操作。它利用外部 N 沟道 MOSFET 来控制两个电源，并可在一个电源低至 1V 的条件下正常运作 (假如另一个电源为 2.7V 或更高)。LTC4224 能够以任何顺序、并以可调的斜坡速率来使电源电压斜坡上升。为了较大限度地减少外部元件的数量并缩小 PCB 面积，栅极电容器是可任选的，所有的定时延迟均在内部产生，而且 ON 引脚具有集成上拉电流。

过流故障保护功能由一个快速动作的电流限制电路和定时电路断路器来提供。一个 FAULT  引脚负责发出过流故障指示信号。在故障之后，LTC4224-1 将保持关断状态，而 LTC4224-2 则将在一个 4 秒的冷却周期之后自动尝试重新加电。




应用

  • 光网络
  • 低电压热插拔
  • 电子电路断路器


LTC4224
紧凑型、双通道、低电压热插拔控制器

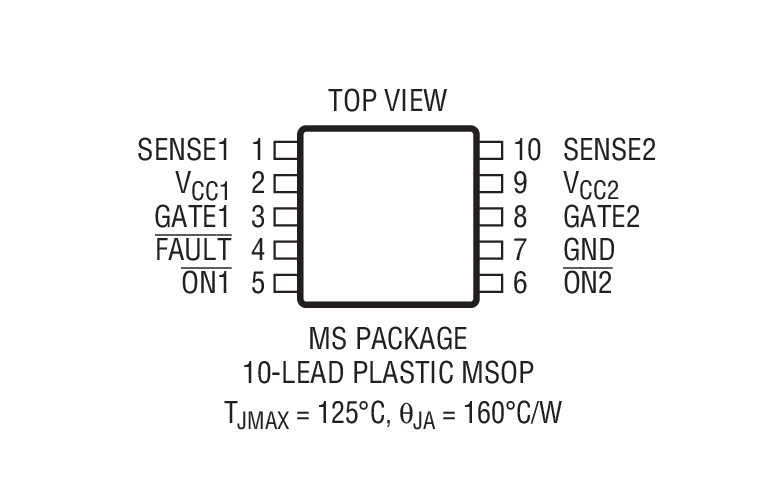

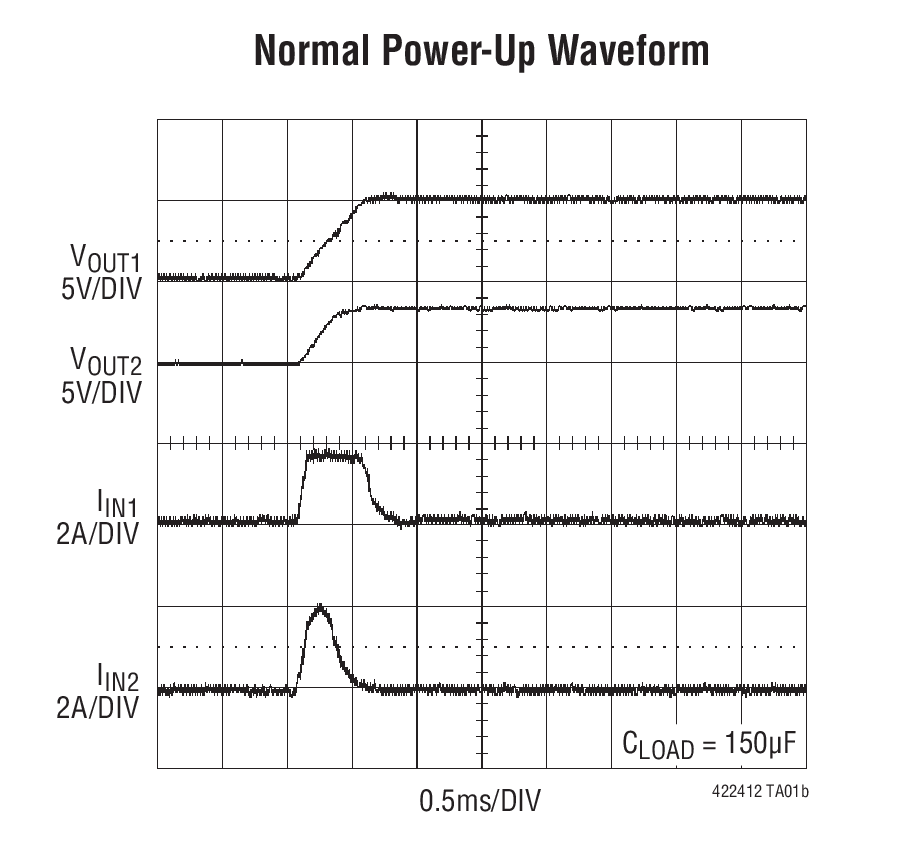

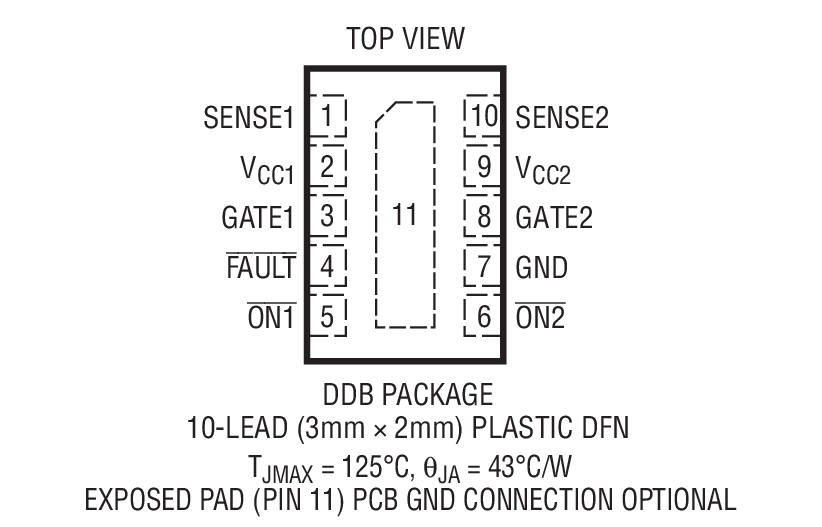

Normal Power-Up Waveform Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LTC4226
量产 宽工作范围双通道热插拔控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC4224-1
  • LTC4224-2
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1364A-B

LTC4224-2 Demoboard | Dual Low Voltage Hot Swap Controller with Auto-Retry

立即购买 更多内容

产品详情

DC1364A-B: Demo Board for the LTC4224-1/LTC4224-2 Compact Dual Low Voltage Hot Swap Controller

eval board
schematic 2
DC1364A-A

LTC4224-1 Demo Board | Dual Low Voltage Hot Swap Controller with Latch-off

立即购买 更多内容

产品详情

DC1364A-A: Demo Board for the LTC4224-1/LTC4224-2 Compact Dual Low Voltage Hot Swap Controller
DC1364A-B
LTC4224-2 Demoboard | Dual Low Voltage Hot Swap Controller with Auto-Retry

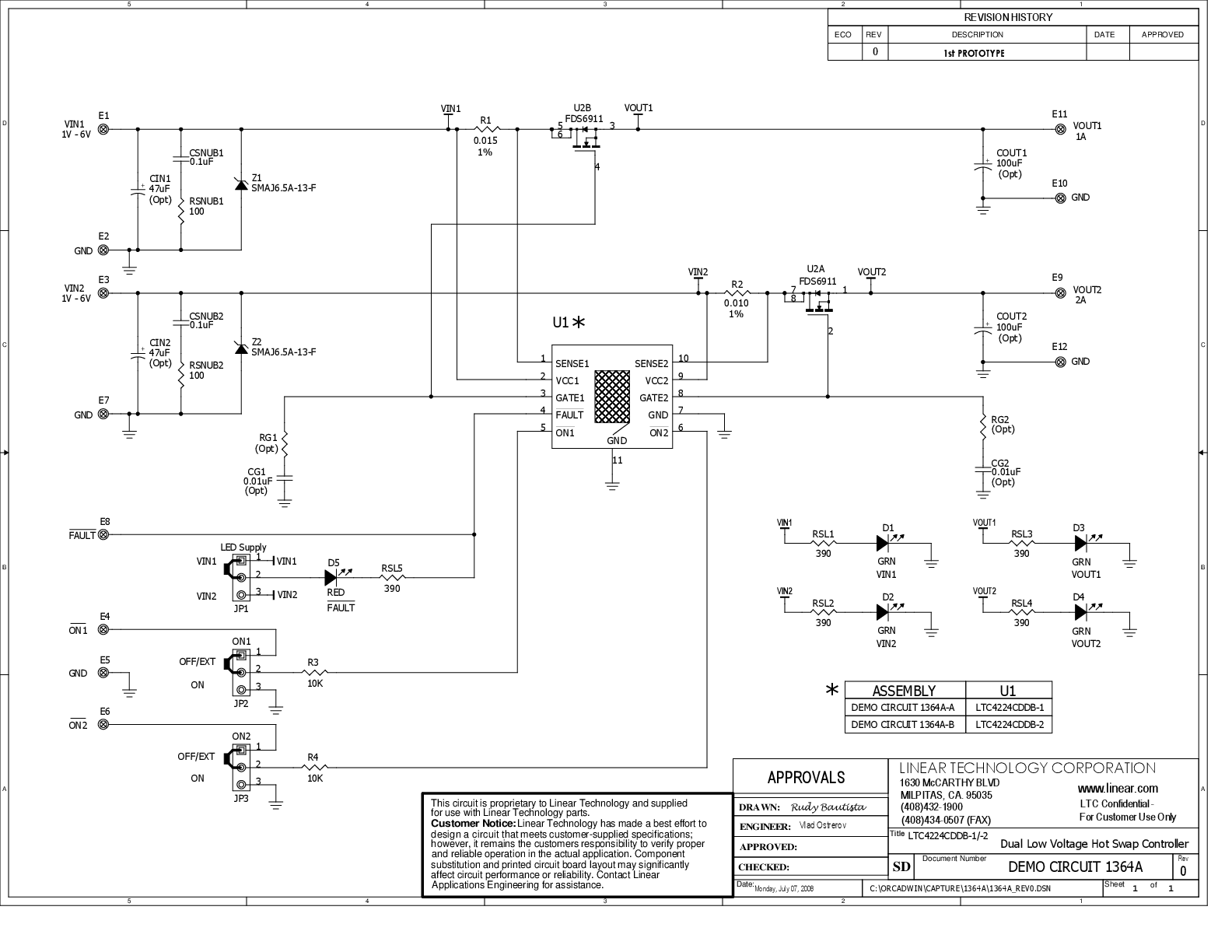

DC1364A-A - Schematic
DC1364A-A
LTC4224-1 Demo Board | Dual Low Voltage Hot Swap Controller with Latch-off
DC1364A-A - Schematic
