概览
优势和特点
- 允许在带电背板上安全地进行电路板的插拔操作
- 可调的模拟电流限制和电路断路器
- 快速响应可限制峰值故障电流
- 在遭遇电流故障时可选择执行自动重试或锁断操作
- 可调电源电压上电速率
- 用于外部 MOSFET 开关的高压侧驱动
- 电源电压控制范围：2.7V 至 16.5V
- 欠压闭锁
- 可调过压保护
- 扁平 (仅高 1mm) SOT-23 (ThinSOT™) 封装
产品详情
LTC®4210 是一款 6 引脚 SOT-23 封装热插拔控制器，其允许在带电背板上安全地进行电路板的插拔操作。一个内部高压侧开关驱动器用于控制一个外部 N 沟道 MOSFET 的 GATE，以获得 2.7V 至 16.5V 的电源电压范围。LTC4210 提供了初始定时循环，并允许 GATE 以一种可编程速率斜坡上升。
LTC4210 具有一个快速电流限制环路，其与一个电路断路器定时器共同提供了主动电流限制。ON 引脚上的信号负责接通和关断器件，同时也用于实现复位功能。
该器件可提供两种选项：LTC4210-1 用于在遭遇过流故障时执行自动重试，而 LTC4210-2 则用于在遭遇过流故障时执行锁断操作。
应用
- 带电电路板插入
- 电子电路断路器
- 工业高压侧开关 / 电路断路器
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R427 Reliability Data3/22/2018PDF16 K
-

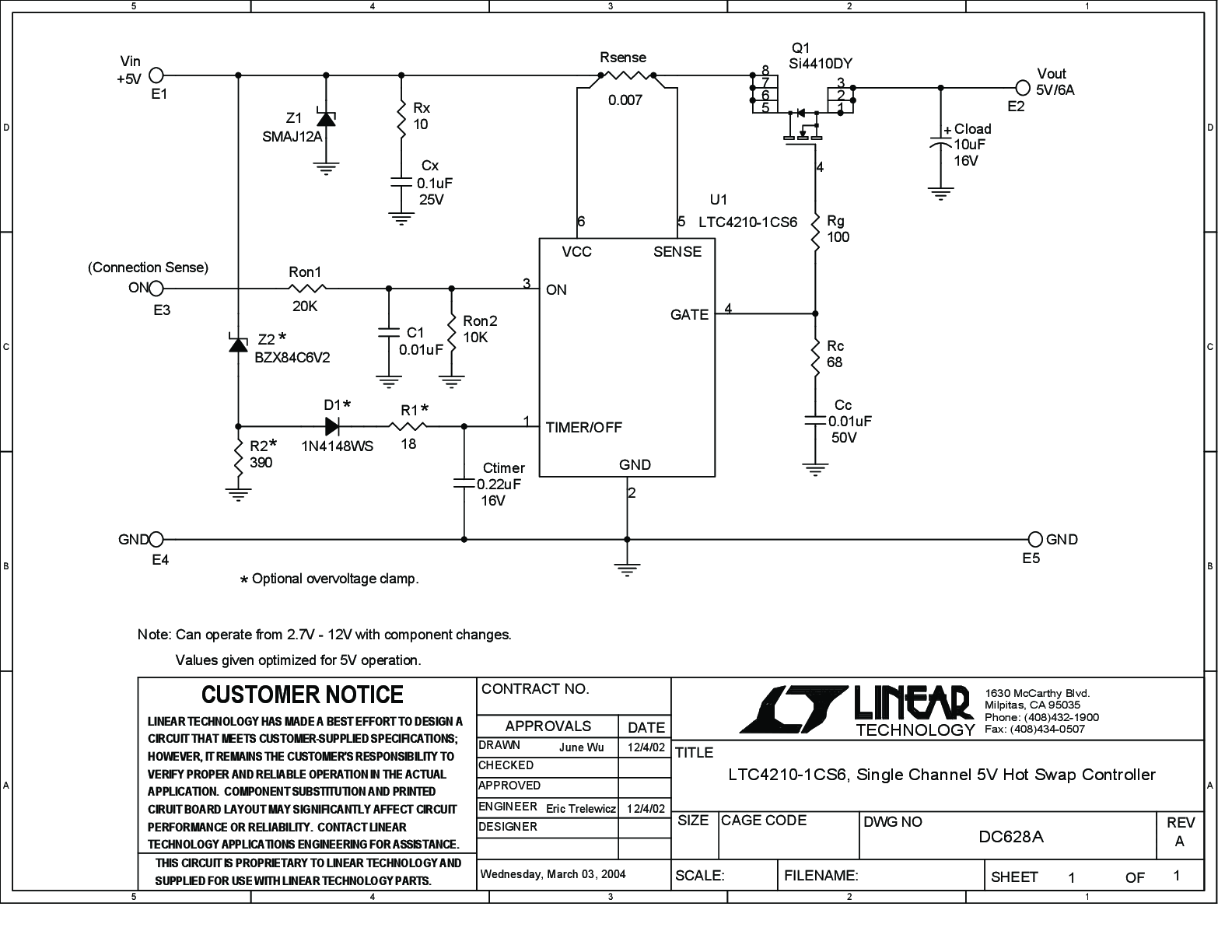

DC628A - Demo Manual9/24/2009PDF130K
-
DN346 - PCI Express Power and Mini Card Solutions4/4/2014PDF77K
-
DN421 - 一种给热插拔板卡增添辅助控制功能的简易方法11/8/2007PDF539K
-
Hot Swap Controllers7/13/2017PDF778 K
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC4210-1
LTC4210-2
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC4210-1CS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC4210-1CS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC4210-1IS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC4210-1IS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC4210-2CS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC4210-2CS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC4210-2IS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC4210-2IS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| Wafer Fabrication Data | R427 Reliability Data |
