概览
优势和特点
- 具终止功能的多化学组成锂离子 / 锂聚合物、磷酸铁锂 (LiFePO4) 或铅酸电池充电器
- 高效率同步降压型电池充电器
- 数字遥测系统可监视 VBAT、IBAT、RBAT、NTC 比例 (电池温度)、VIN、IIN、VSYSTEM、芯片温度
- 库仑计数器和集成型 14 位 ADC
- 宽充电输入电压范围：4.5V 至 35V
- 宽电池电压范围：高达 35V
- 输入欠压充电电流限制环路
- 最大功率点跟踪
- 可任选的 I2C 串行端口控制
- 输入电流限制功能可确定系统负载输出的优先级
- 输入和输出理想二极管可提供低损耗电源通路 (PowerPath™) 操作
- 可在使用电量耗尽电池的情况下实现 “即时接通” 操作
产品详情
LTC®4015 是一款完整的同步降压型控制器 / 充电器，其采用引脚可选、特定于电池化学组成的充电和终止算法。
LTC4015 能够为锂离子 / 锂聚合物、LiFePO4 或铅酸电池充电。电池充电电压可利用引脚来选择，并可通过 I2C 来调节。输入电流限值和充电电流可利用检测电阻器准确地设置，并能通过 I2C 串行端口个别地调节。一个数字遥测系统负责监察所有的系统电源参数。
针对锂化学电池提供了安全定时器和电流终止算法支持。另外，LTC4015 还包括自动再充电、预充电 (锂离子电池) 和 NTC 热敏电阻保护功能。LTC4015 的 I2C 端口可提供充电器算法的用户定制、充电器状态信息的读取、可屏蔽和可编程警示的配置、以及库仑计数器的使用和配置。
LTC4015 采用 38 引脚 5mm x 7mm QFN 封装。
应用
- 便携式医疗仪器 / 军用设备
- 工业手持设备 / 照明
- 坚固耐用型笔记本电脑 / 平板电脑
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

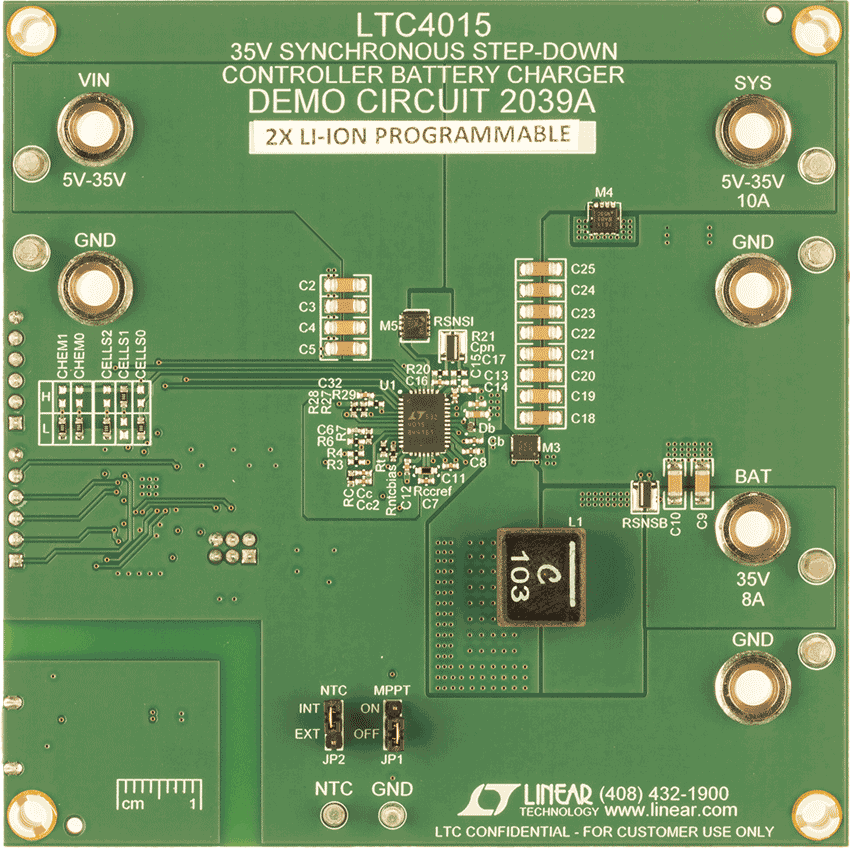

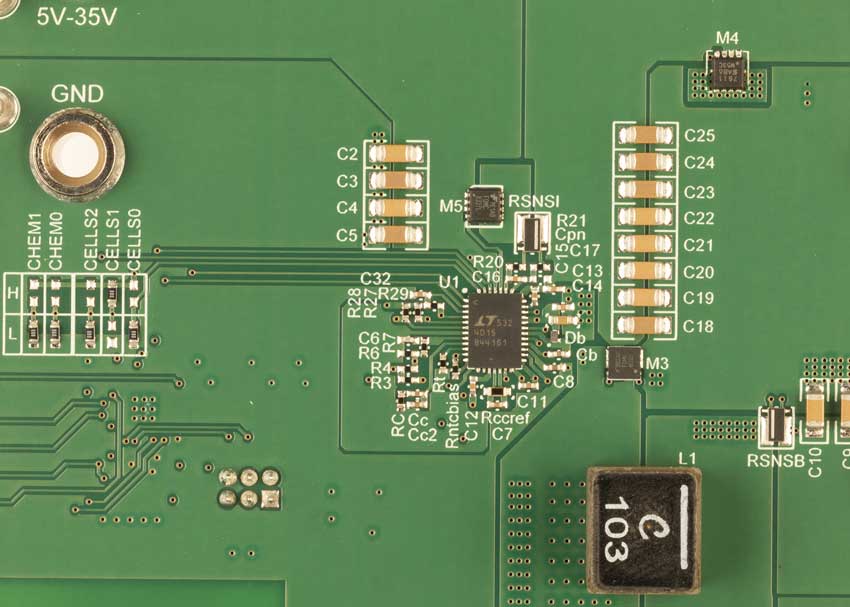

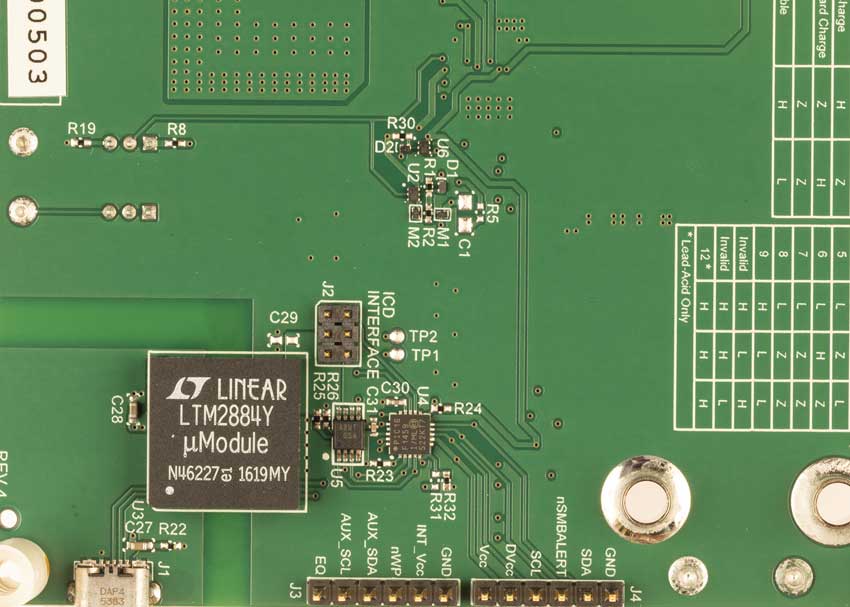

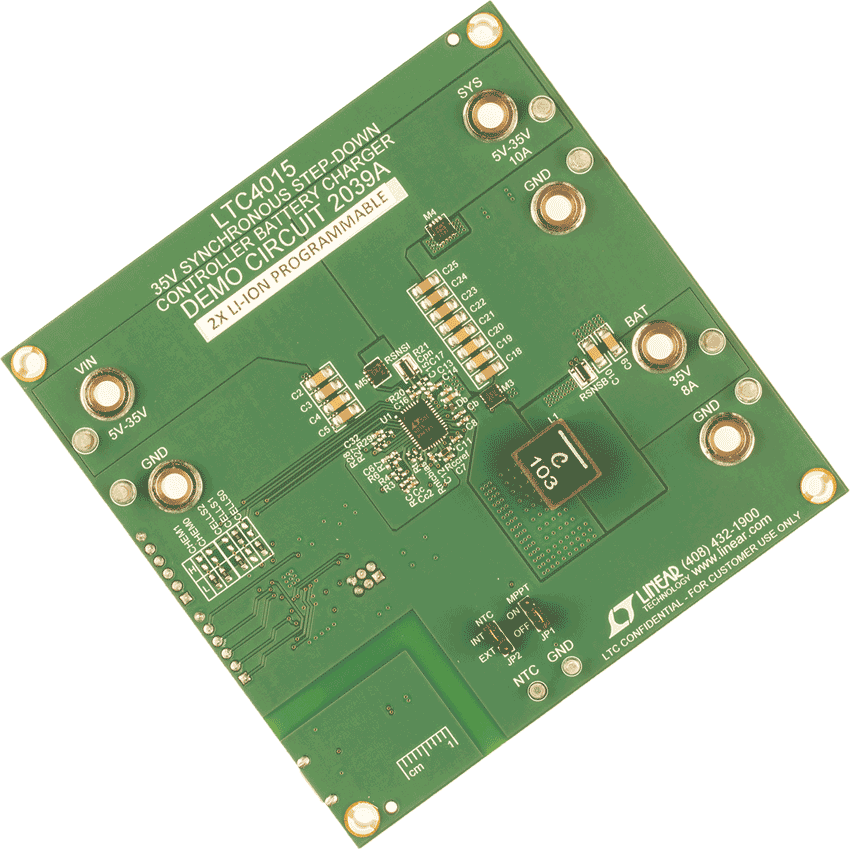

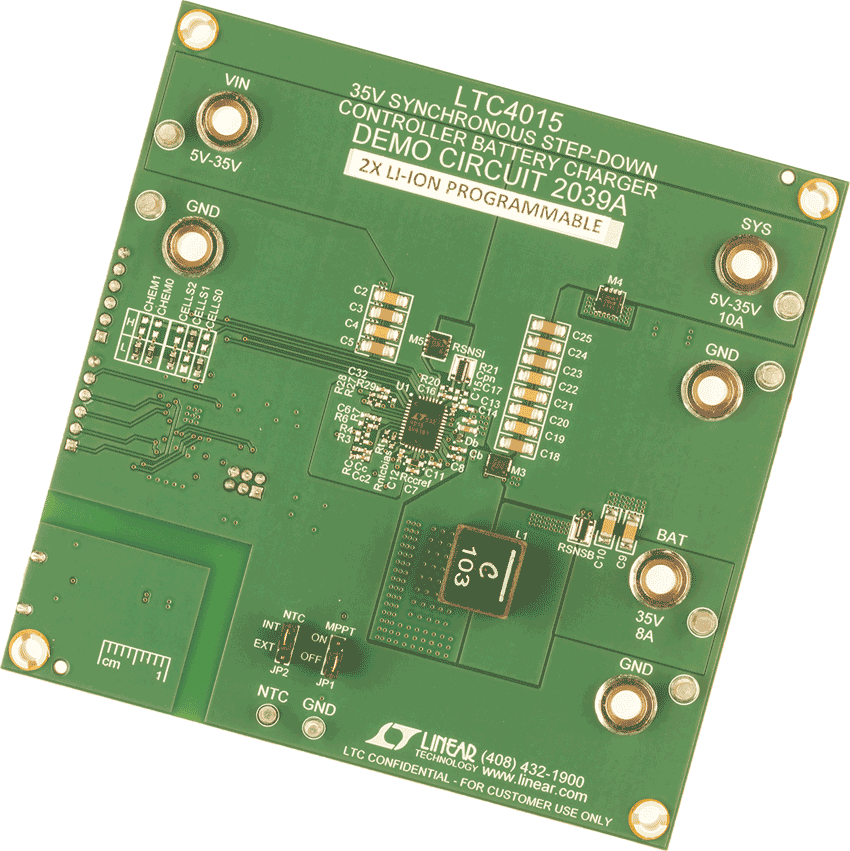

评估套件 (1)
参考资料
-
R575 Reliability Data3/23/2018
-

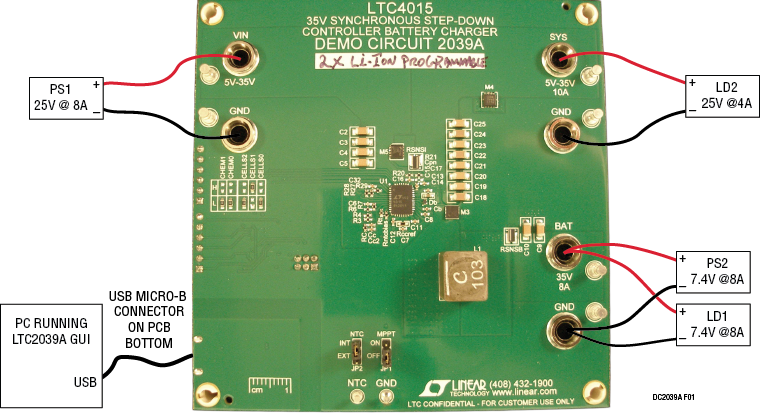

DC2039A - Demo Manual (Rev. D)4/4/2016
-
Product Errata - LTC40158/28/2017
-
多化学组成电池充电器可提供电池健康状况和电源系统监视功能10/15/2018
-
电池充电器的反向电压保护6/1/2020
-
适用于任何化学物的简单电池充电器IC1/1/2019 模拟对话
-
Multi-Chemistry Battery Charger Supports Maximum Power Point Tracking for Solar Panels4/1/2017 LT Journal
-
Techniques to Maximize Solar Panel Power Output2/3/2014
