LTC4012

量产

具 PowerPath 控制功能的高效率型多化学组成电池充电器

数据手册产品选型表

产品模型: 12

Viewing:

产品详情

通用型电池充电器控制器
高效的 550kHz 同步降压型 PWM 拓扑结构
±0.5% 输出浮动电压准确度
可编程的充电电流：4% 准确度
可编程的 AC 适配器电流限值：3% 准确度
采用陶瓷电容器时无可听噪声
INFET 低损耗理想二极管 PowerPath^™ 控制
宽输入电压范围：6V 至 28V
宽输出电压范围：2V 至 28V
用于 AC 适配器接入、充电、C/10 电流检测和输电流限制的指示器输出
模拟充电电流监视器
微功率停机模式
20 引脚 4mm x 4mm x 0.75mm QFN 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4012CUF#PBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4012CUF#TRPBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4012CUF-1#PBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4012CUF-1#TRPBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4012CUF-2#PBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4012CUF-2#TRPBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4012IUF#PBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4012IUF#TRPBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4012IUF-1#PBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4012IUF-1#TRPBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4012IUF-2#PBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4012IUF-2#TRPBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC4012CUF#PBF	量产
LTC4012CUF#TRPBF	量产
LTC4012CUF-1#PBF	量产
LTC4012CUF-1#TRPBF	量产
LTC4012CUF-2#PBF	量产
LTC4012CUF-2#TRPBF	量产
LTC4012IUF#PBF	量产
LTC4012IUF#TRPBF	量产
LTC4012IUF-1#PBF	量产
LTC4012IUF-1#TRPBF	量产
LTC4012IUF-2#PBF	量产
LTC4012IUF-2#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
按钮控制器 1
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器
浪涌抑制器、过压和过流保护 1
LTC4365	推荐新设计使用	欠压、过压和电源反向保护控制器
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

部分模型	产品周期	描述
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器
LTC4365	推荐新设计使用	欠压、过压和电源反向保护控制器

评估套件

LTC4012CUF演示板 |具有PowerPath控制功能的多化学组成8A降压电池充电器

立即购买更多内容

产品详情

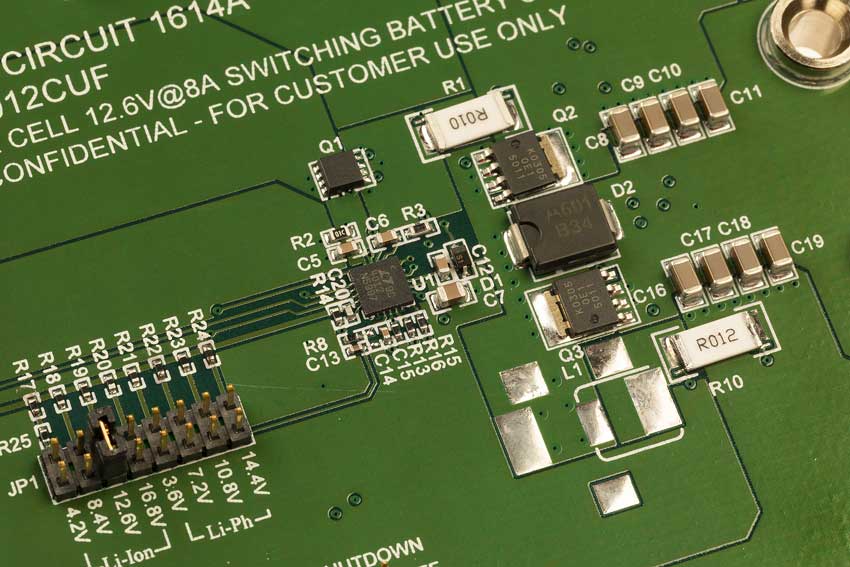

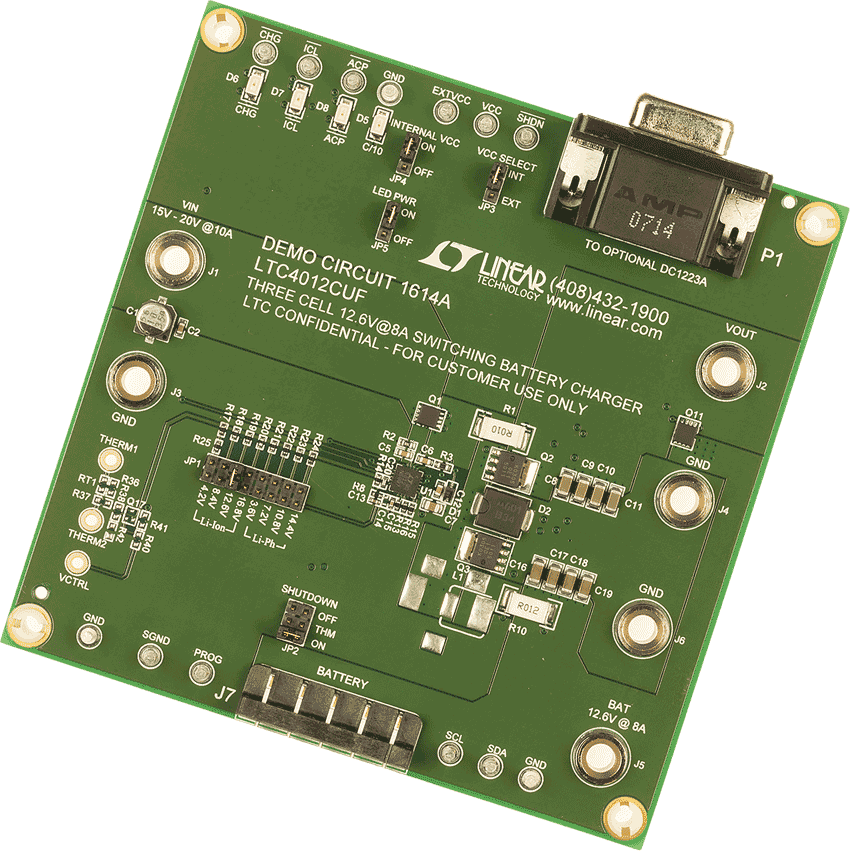

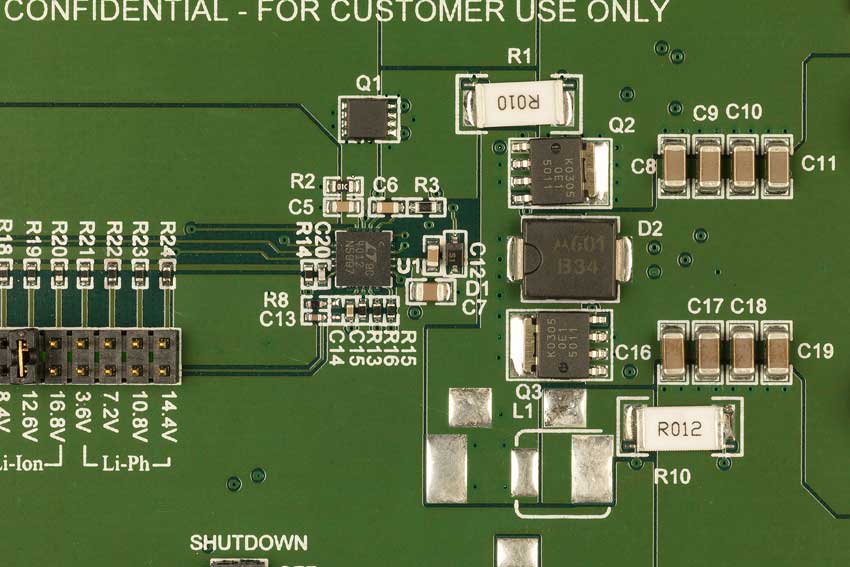

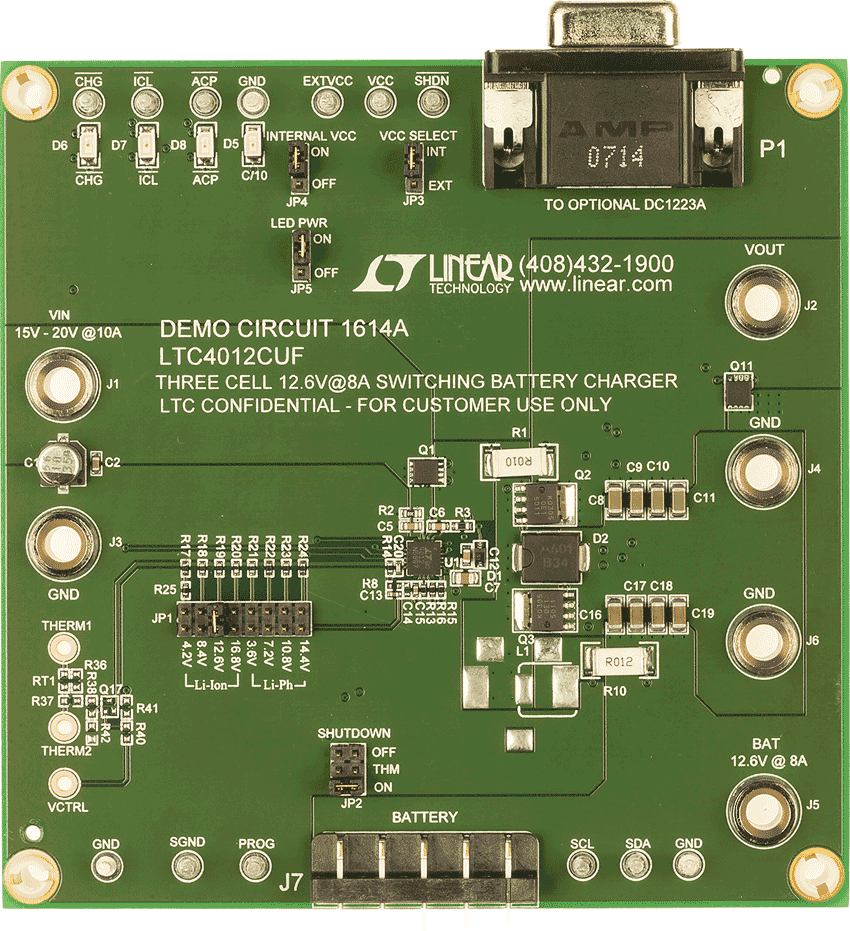

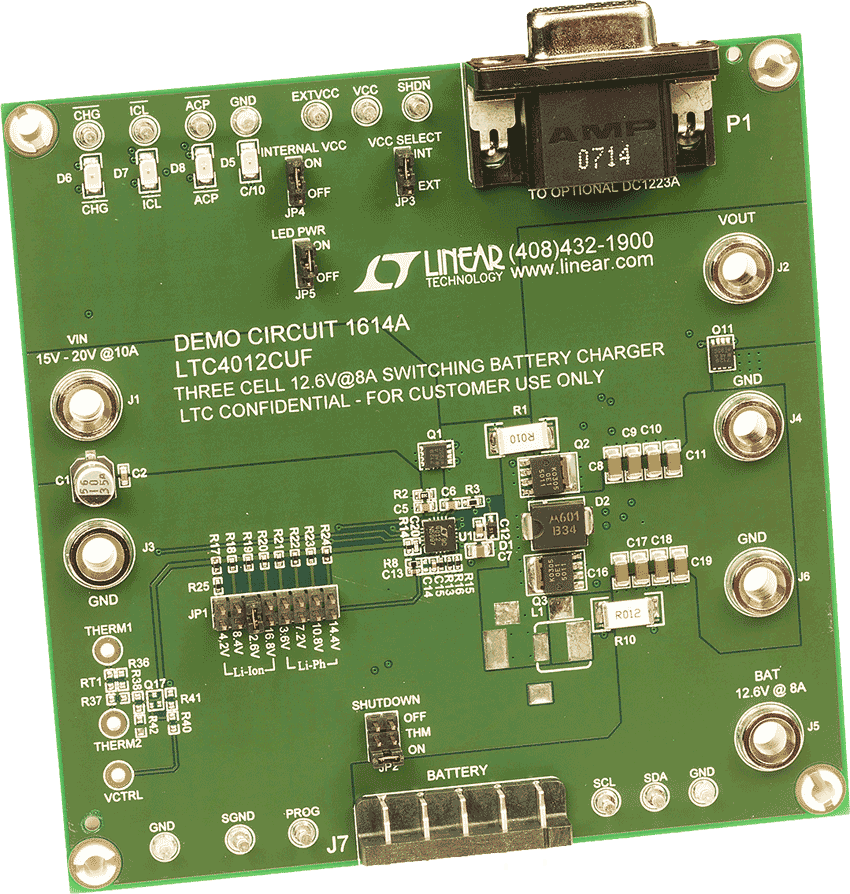

演示电路1614内置具有PowerPath^™控制功能的多化学组成单电池充电控制器LTC4012CUF。输入电源电压为13.5V至20V，初始限流配置为10A。充电器浮动电压通过跳线编程，以支持1到4节串联锂离子/聚合物和磷酸铁锂(LiFePO4)电池，电压分别为每节电池4.2V和3.6V，总共有八种设置。该演示板最初配置为12.6V锂离子/聚合物电池恒压充电和8A恒流充电，但在某些工作条件下可能需要降低额定电流。

资料

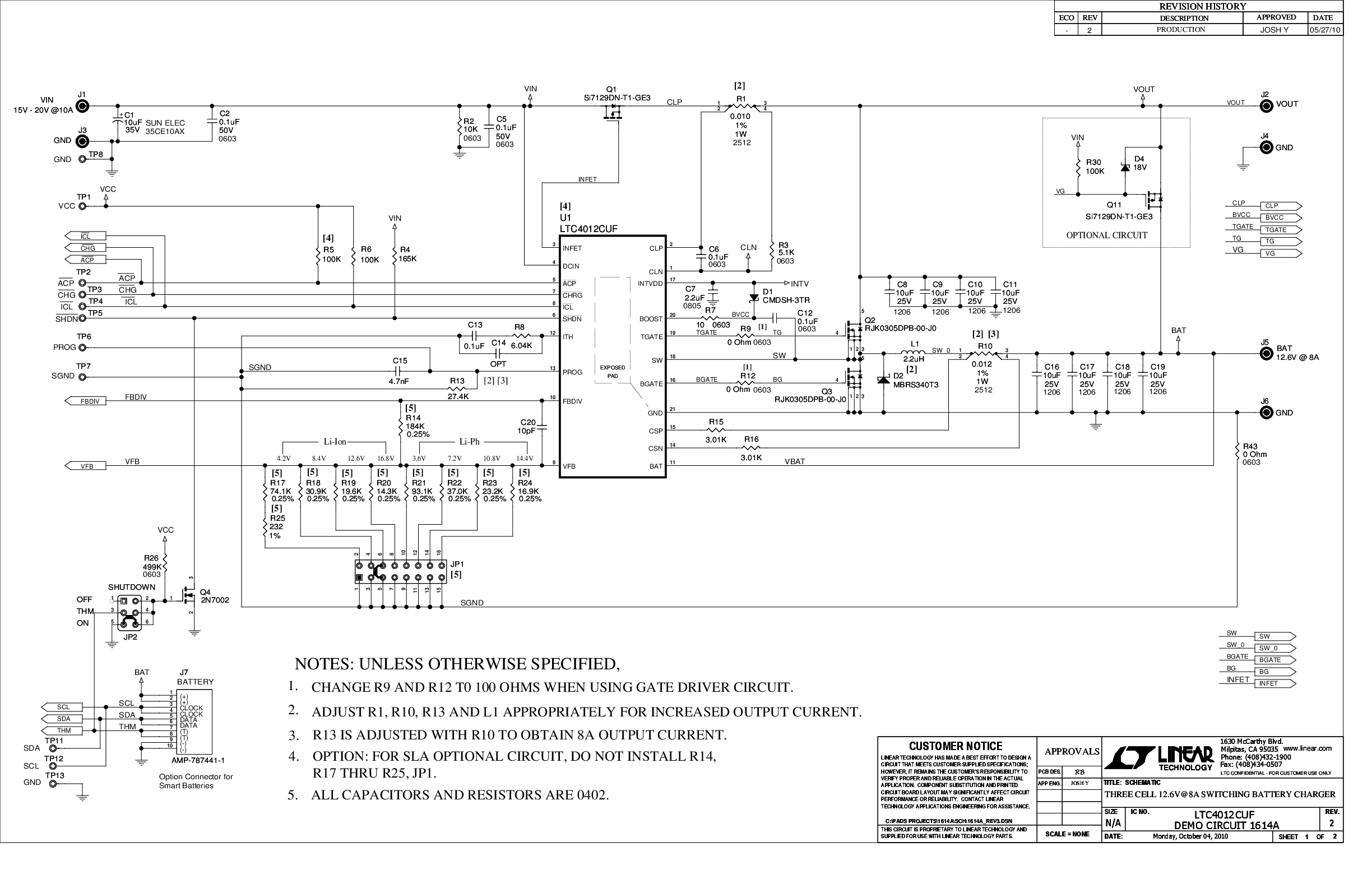

DC1614A - Schematic
117.00K

DC1614A - Design Files
2.00M

DC1614A - Demo Manual
324.00K

软件

DC1614A - Demo Board Software
1.00M

LTC4012CUF-2演示板 | 具有PowerPath控制功能的3A同步降压多化学电池充电器

立即购买更多内容

产品详情

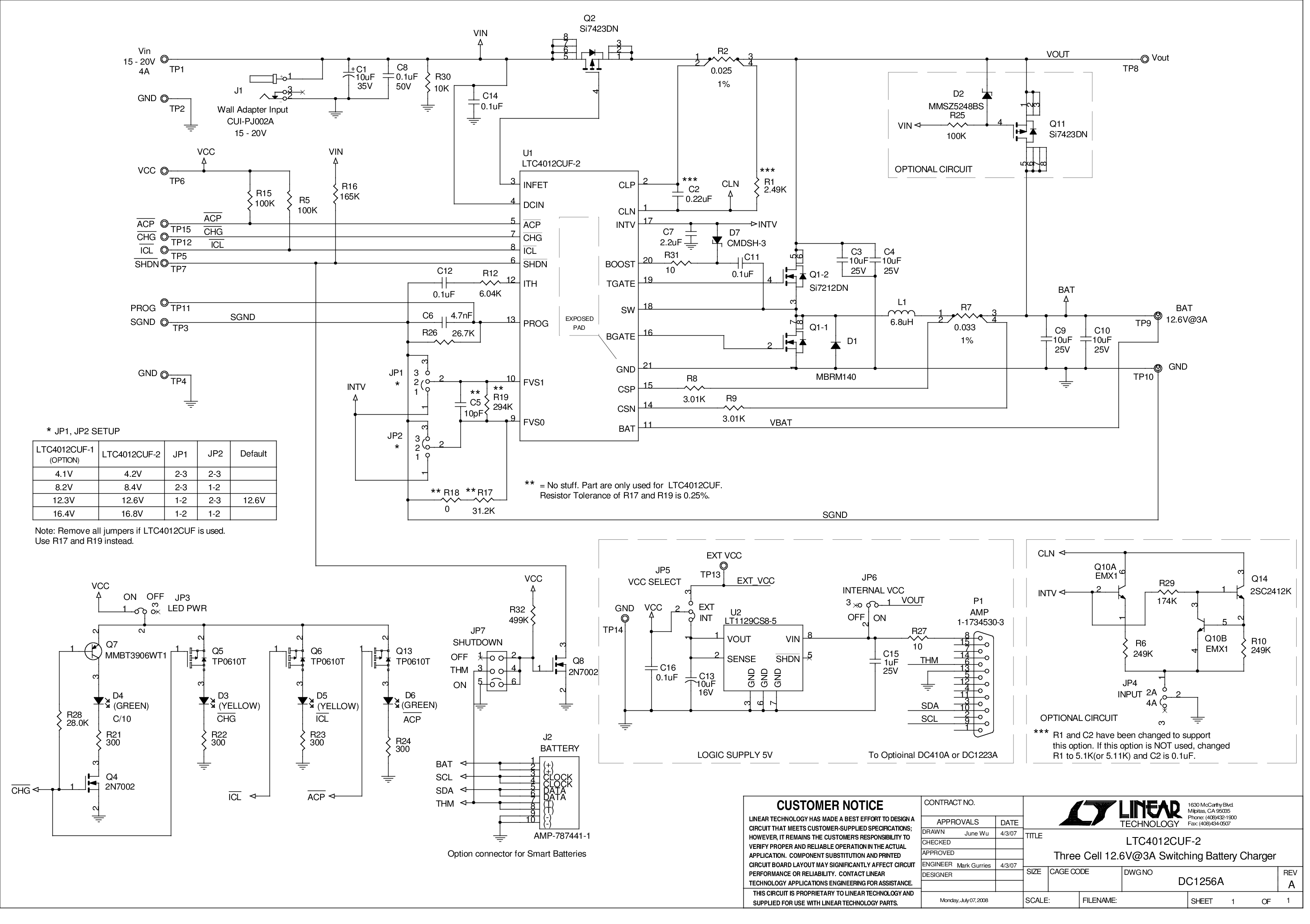

演示电路DC1256A是一款单电池独立电池充电器，可支持任何版本的LTC4012系列器件。LTC4012系列充电控制器IC不支持对任何特定化学电池进行充电终止。必要时可使用微控制器，通过常见的方法在LTC4012之外实现任何充电器终止。DC1256A配有LTC4012-2，它针对使用每节4.2V浮充电压的锂离子充电器应用进行了优化。该充电器输出电压通过跳线进行编程，以支持1节、2节、3节和4节串联堆锂离子电池。输入电压范围可以为6V至20V，演示板设计的大电压受输入电容电压额定值限制。要达到完全充电，最小输入电压必须大于浮空电压设置。

资料

DC1256A - Design Files
1.00M

DC1256A - Demo Manual
568.00K

软件

DC1256A - Demo Board Software
1.00M
