LTC4007: 4A, High Efficiency, Standalone Li-Ion Battery Charger Data Sheet8/25/2010PDF253 K
概览
优势和特点
- 用于 3 节或 4 节锂离子电池的完整充电器控制器
- 高转换效率：达 96%
- 输出电流超过 4A
- ±0.8% 充电电压准确度
- 用于锂离子电池的内置充电终止功能电路
- AC 适配器电流限制功能较大限度地提高充电速率
- 用于适宜温度充电的热敏电阻输入
- 宽输入电压范围：6V 至 28V
- 0.5V 压差电压；最大占空比：98%
- 可编程充电电流：±4% 准确度
- 用于充电、C/10 电流检测、AC 适配器接入、低电池电量、输入电流限制和故障的指示器输出
- 充电电流监视器输出
- 采用 24 引脚窄体 SSOP 封装
产品详情
LTC®4007 是一款用于 3 节或 4 节锂离子电池的完整恒定电流 / 恒定电压充电器控制器。PWM 控制器采用一种同步、准恒定频率、恒定关断时间架构，即使在采用陶瓷电容器时也不会产生可听噪声。采用一个编程电阻器可将充电电流的准确度设置为 ±4%。充电电流也可以作为编程电阻器两端上的一个电压来监视。
输出浮动电压根据电池的节数 (3 节或 4 节) 和化学组成 (4.2V / 4.1V) 通过引脚来设置。一个由外部电阻器进行设置的定时器负责设定总充电时间。当电池电压降至每节 3.9V 以下时，充电操作将自动重新开始。
LTC4007 包括一个热敏电阻输入，当检测到不安全的温度状况时，该热敏阻电阻输入将中止充电。如果电池电压低于 2.5V，则低电池电量指示器将被确定，并可用于设置一个涓流充电电流，以对电量耗尽电池进行安全的充电。FAULT 引脚也被确定，而且，充电操作将在低电池电量状况的持续时间超过总充电时间的 1/4 时终止。
应用
- 笔记本电脑
- 便携式仪器
- 电池后备系统
- 独立型锂离子电池充电器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R480 Reliability Data3/23/2018PDF83 K
-

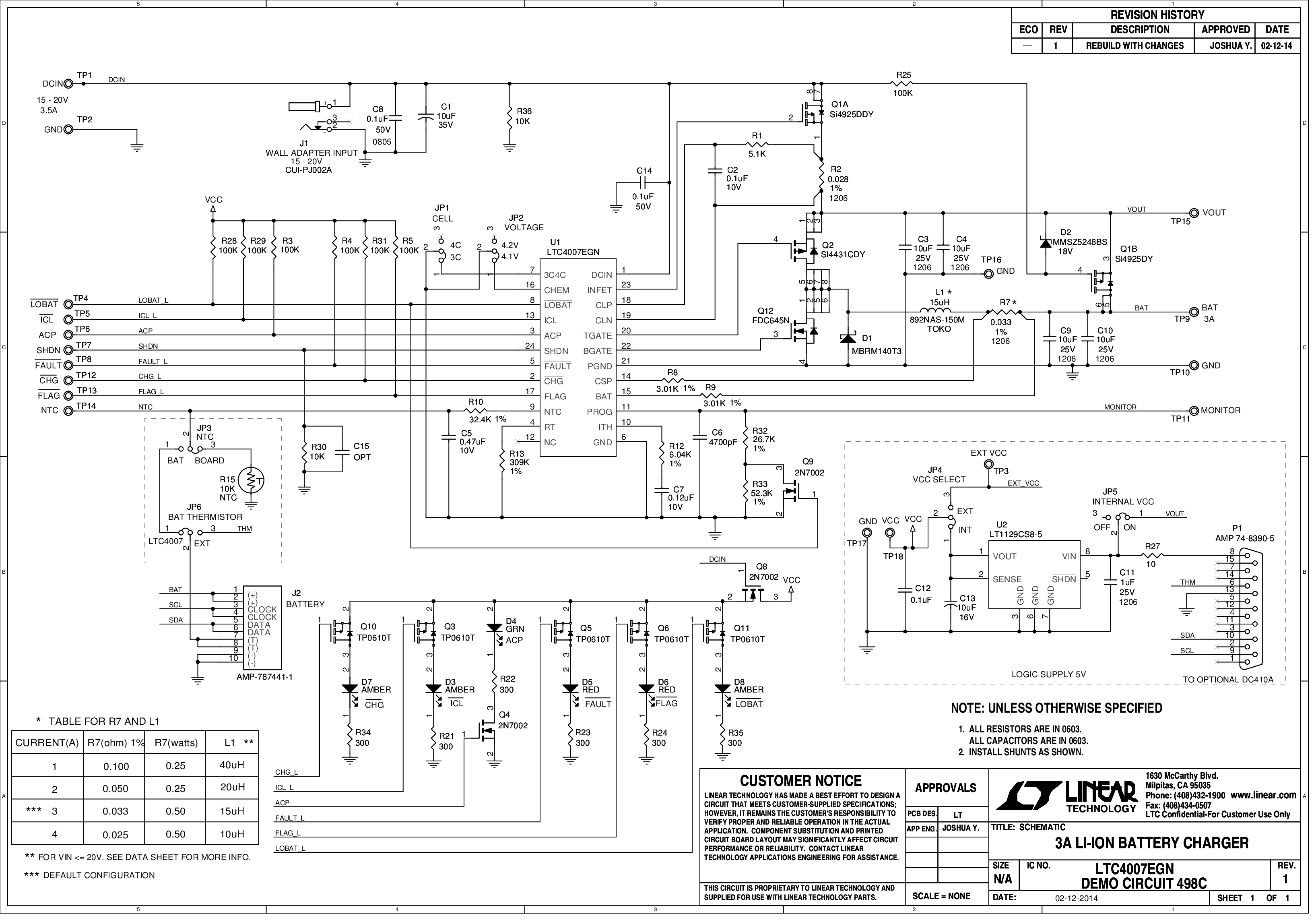

DC498C - Demo Manual11/21/2014PDF136K
-
