LTC4000

用于电池充电和电源管理的高电压、大电流控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 当与一个 DC/DC 转换器搭配使用时可实现完整的高性能电池充电器
  • 宽输入和输出电压范围:3V 至 60V
  • 输入理想二极管用于低损耗反向隔离和负载均分
  • 输出理想二极管用于低损耗的 PowerPath 控制以及与电池的负载均分
  • 可在采用严重放电电池的情况下实现“即时接通”运作
  • 可编程输入和充电电流:±1% 准确度
  • 准确度达 ±0.25% 的可编程浮置电压
  • 可编程 C/x 或基于定时器的充电终止方式
  • 用于适宜温度充电的 NTC 输入
  • 28 引脚 4mm x 5mm QFN 封装或 SSOP 封装
更多细节
show more Icon

LTC®4000 是一款高电压、高性能控制器,该器件可将许多外部补偿的 DC/DC 电源转换为一个全功能的电池充电器。

LTC4000 的电池充电器特点包括:准确 (±0.25%) 的可编程浮置电压、可选的定时器或电流充电终止方式、采用 NTC 热敏电阻实现适宜温度充电、自动再充电、用于深度放电电池的 C/10 涓流充电、失效电池检测以及状态指示器输出功能。另外,电池充电器还具有精准的电流检测能力,可为大电流应用提供较低的检测电压。

LTC4000 支持智能型 PowerPath 控制。一个外部 PFET 用于提供低损耗反向电流保护。另一个外部 PFET 则负责提供电池的低损耗充电或放电。这第二个 PFET 还有助于实现 “即时接通” 功能,即使在与一个严重放电或发生短路故障的电池相连接的情况下,此项功能也可提供即时的下游系统功率。

LTC4000 采用扁平 28 引脚 4mm x 5mm QFN 封装和 SSOP 封装。



Applications

  • 高功率电池充电器系统
  • 高性能便携式仪器
  • 配备电池的工业设备
  • 笔记本电脑 / 小型笔记本电脑

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

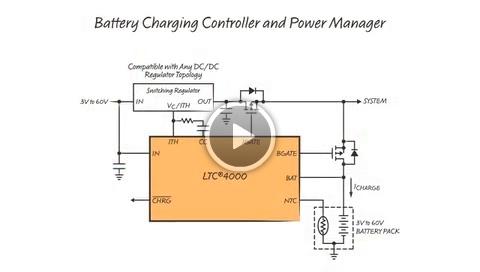

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4000EGN#PBF
  • HTML
  • HTML
LTC4000EGN#TRPBF
  • HTML
  • HTML
LTC4000EUFD#PBF
  • HTML
  • HTML
LTC4000EUFD#TRPBF
  • HTML
  • HTML
LTC4000IGN#PBF
  • HTML
  • HTML
LTC4000IGN#TRPBF
  • HTML
  • HTML
LTC4000IUFD#PBF
  • HTML
  • HTML
LTC4000IUFD#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC4000EGN#PBF

量产

LTC4000EGN#TRPBF

量产

LTC4000IGN#PBF

量产

LTC4000IGN#TRPBF

量产

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4000EUFD#PBF

量产

LTC4000EUFD#TRPBF

量产

LTC4000IUFD#PBF

量产

LTC4000IUFD#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC4000EGN#PBF

量产

LTC4000EGN#TRPBF

量产

LTC4000IGN#PBF

量产

LTC4000IGN#TRPBF

量产

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4000EUFD#PBF

量产

LTC4000EUFD#TRPBF

量产

LTC4000IUFD#PBF

量产

LTC4000IUFD#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

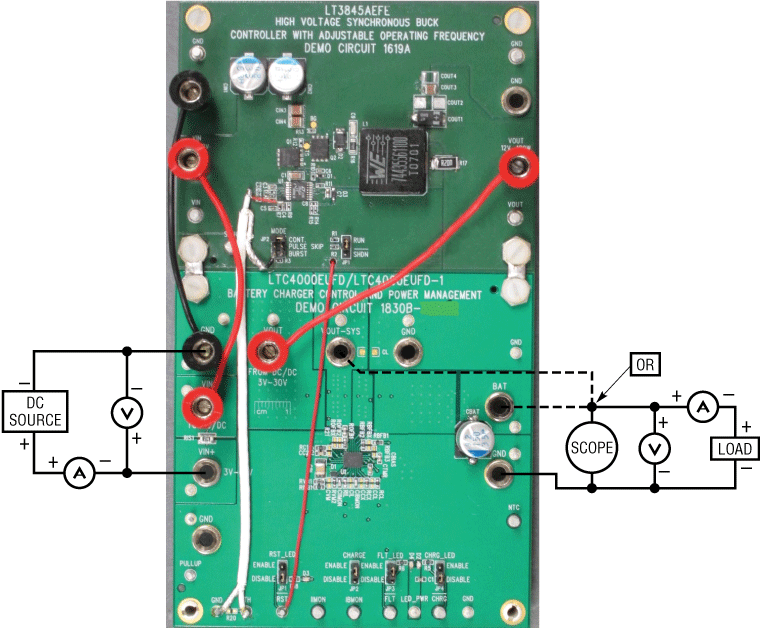

DC1830B-A

LTC4000EGN Battery Charger Controller and PowerPath Manager

zoom

DC1830B-A

LTC4000EGN Battery Charger Controller and PowerPath Manager

LTC4000EGN Battery Charger Controller and PowerPath Manager

产品详情

Demonstration circuit 1830B is a battery charger controller and PowerPath manager featuring the LTC4000. This board should be connected to a front end DC/DC power supply for a complete charger solution.

reference details image

DC1721A

LTC4000EGN/LTC3789EGN Demo Board u 14.6V, 5A Battery Charger with 6VIN to 36VIN Buck-Boost Converter

zoom

DC1721A

LTC4000EGN/LTC3789EGN Demo Board u 14.6V, 5A Battery Charger with 6VIN to 36VIN Buck-Boost Converter

LTC4000EGN/LTC3789EGN Demo Board u 14.6V, 5A Battery Charger with 6VIN to 36VIN Buck-Boost Converter

产品详情

DC1721A演示板适用于:
用于电池充电和电源管理的LTC4000高电压高电流控制器
LTC3789高效率、同步、4开关。升降压控制器





reference details image

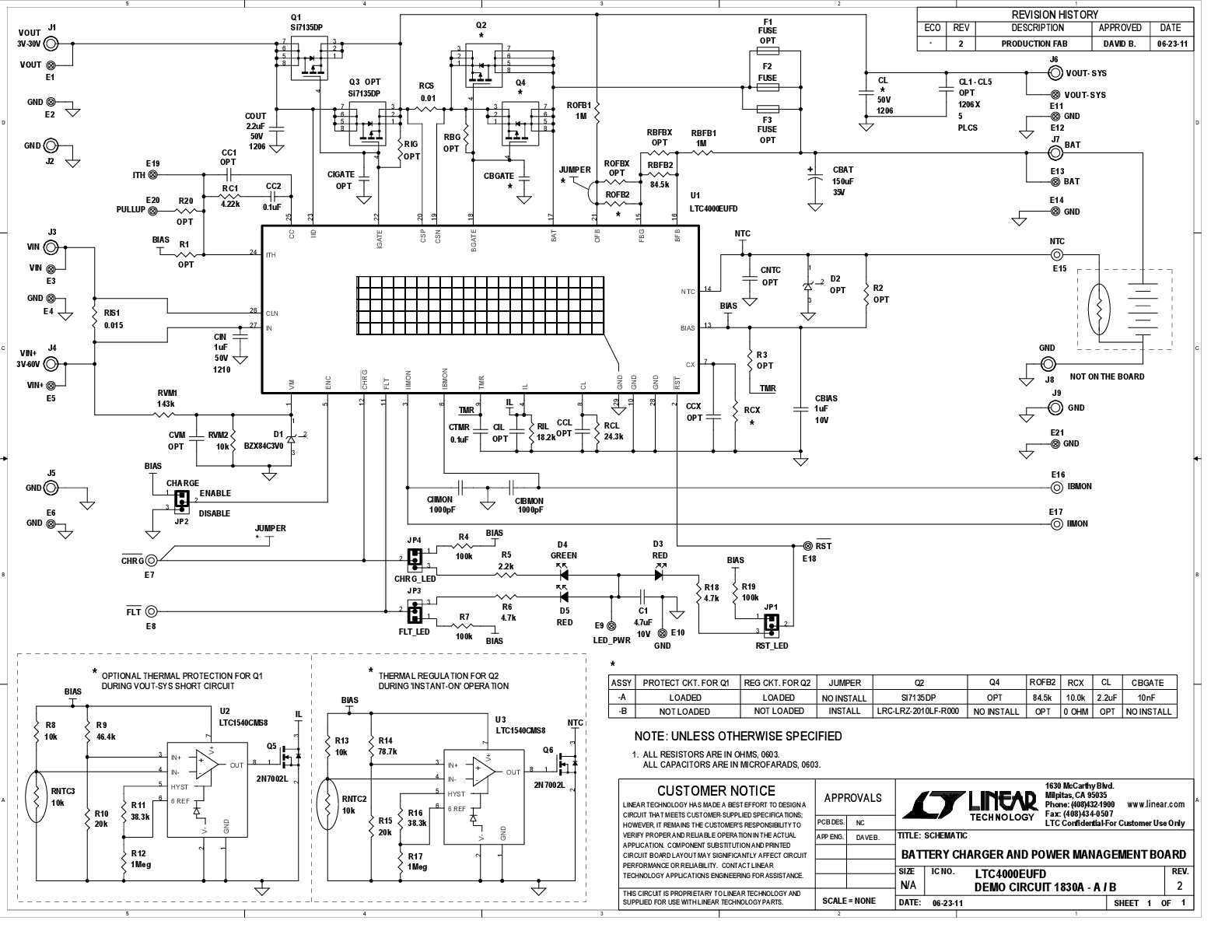

DC1830A-B

LTC4000EUFD Demo Board I Battery Charger Controller (no PowerPath Manager)

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
