LTC3766

高效率、副端同步正激式控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • Direct Flux Limit 可确保不会发生饱和
  • 快速和准确的平均电流限制
  • 可向预偏置输出提供干净的启动电压
  • 用于实现快速瞬态响应的副端控制
  • 简单的自起动架构
  • 同步 MOSFET 反向电流限制
  • 多相 (PolyPhase®) 操作简化了高功率设计
  • 真正的远端采样差分放大器
  • 远端采样反向保护
  • 高电压线性稳压控制器
  • 内部 LDO 从 VOUT 给栅极驱动器供电
  • 过热 / 过压保护
  • 扁平 4mm x 5mm QFN 封装和窄体 28 引脚 SSOP 封装
更多细节
show more Icon

LTC®3766 是一款具多相操作能力的副端控制器,适用于同步正激式转换器。当与 LTC3765 有源箝位正激式控制器及栅极驱动器配合使用时,该器件可造就一款完整的隔离式电源,这种电源把多相操作的能力与副端控制的速度很好地结合在了一起。

LTC3766 专为简化有源箝位正激式转换器的设计而设计。通过与 LTC3765 配合使用,LTC3766 可构成一款坚固型自起动转换器,从而免除了增设副端控制应用中常用的单独偏置稳压器的需要。一个精准的电流限值与至预偏置负载的干净启动电压相组合,使得 LTC3766 成为高功率电池充电器应用的绝佳选择。

LTC3766 拥有丰富的远端采样及输出保护功能,而 Direct Flux Limit 则可确保在不牺牲瞬态响应性能的情况下阻止变压器饱和现象的发生。另外,该器件还内置了一个线性稳压控制器和内部旁路 LDO,用于简化副端偏置电压的产生。


Applications

  • 隔离式 48V 电信系统
  • 隔离式电池充电器
  • 汽车及军用系统
  • 工业、航空电子及重型设备


产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3766EGN#PBF
  • HTML
  • HTML
LTC3766EGN#TRPBF
  • HTML
  • HTML
LTC3766EUFD#PBF
  • HTML
  • HTML
LTC3766EUFD#TRPBF
  • HTML
  • HTML
LTC3766HGN#PBF
  • HTML
  • HTML
LTC3766HGN#TRPBF
  • HTML
  • HTML
LTC3766HUFD#PBF
  • HTML
  • HTML
LTC3766HUFD#TRPBF
  • HTML
  • HTML
LTC3766IGN#PBF
  • HTML
  • HTML
LTC3766IGN#TRPBF
  • HTML
  • HTML
LTC3766IUFD#PBF
  • HTML
  • HTML
LTC3766IUFD#TRPBF
  • HTML
  • HTML
LTC3766MPGN#PBF
  • HTML
  • HTML
LTC3766MPGN#TRPBF
  • HTML
  • HTML
LTC3766MPUFD#PBF
  • HTML
  • HTML
LTC3766MPUFD#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3766EGN#PBF

量产

LTC3766EGN#TRPBF

量产

LTC3766HGN#PBF

量产

LTC3766HGN#TRPBF

量产

LTC3766IGN#PBF

量产

LTC3766IGN#TRPBF

量产

LTC3766MPGN#PBF

量产

LTC3766MPGN#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3766EGN#PBF

量产

LTC3766EGN#TRPBF

量产

LTC3766HGN#PBF

量产

LTC3766HGN#TRPBF

量产

LTC3766IGN#PBF

量产

LTC3766IGN#TRPBF

量产

LTC3766MPGN#PBF

量产

LTC3766MPGN#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 5

reference details image

DC1739A-B

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 18V ≤ VIN ≤ 72V; VOUT = 12V @ 12.5A

zoom

DC1739A-B

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 18V ≤ VIN ≤ 72V; VOUT = 12V @ 12.5A

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 18V ≤ VIN ≤ 72V; VOUT = 12V @ 12.5A

产品详情

Demonstration circuit 1739A-B is a 150W isolated forward converter with synchronous rectification featuring the LTC3765/LTC3766. This circuit demonstrates a high level of performance, efficiency, and small solution size attainable using these parts in an active-clamp-reset forward converter power supply. It operates at 240kHz and produces a regulated 12V, 12.5A output from an input voltage range of 18V to 72V, making it well suited for telecom, industrial, and other applications.

reference details image

DC2199A-A

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 36V ≤ VIN ≤ 60V; VOUT = 12V @ 30A

zoom

DC2199A-A

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 36V ≤ VIN ≤ 60V; VOUT = 12V @ 30A

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter, 36V ≤ VIN ≤ 60V; VOUT = 12V @ 30A

产品详情

Demonstration circuit 2199A-A is a 360W isolated forward converter with synchronous rectification featuring the LTC3765/LTC3766. It produces a regulated 12V, 30A output from an input voltage range of 36V to 60V.



reference details image

DC2199A-B

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter with Sync Rectification, 36V ≤ VIN ≤ 60V; VOUT = 24V @ 15A

zoom

DC2199A-B

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter with Sync Rectification, 36V ≤ VIN ≤ 60V; VOUT = 24V @ 15A

LTC3765EMSE/LTC3766EGN Isolated Demo Board | Forward Converter with Sync Rectification, 36V ≤ VIN ≤ 60V; VOUT = 24V @ 15A

产品详情

Demonstration circuit 2199A-B is a 360W isolated forward converter with synchronous rectification featuring the LTC3765/LTC3766 chip-set. It produces a regulated 24V, 15A output from an input voltage range of 36V to 60V.



reference details image

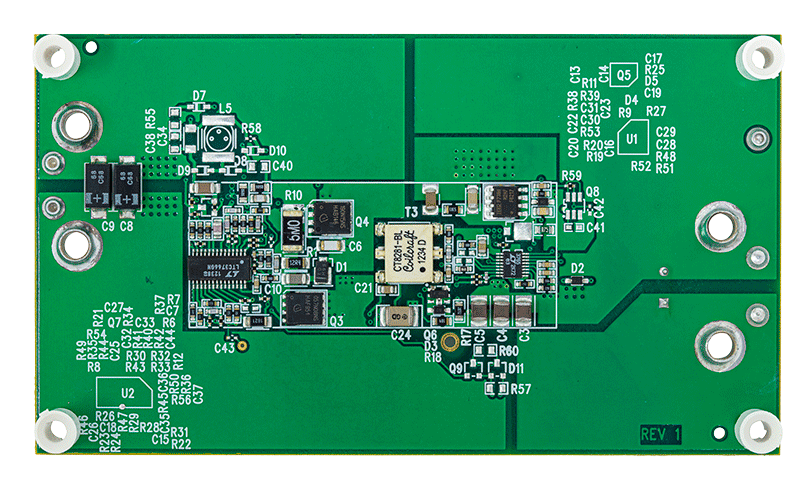

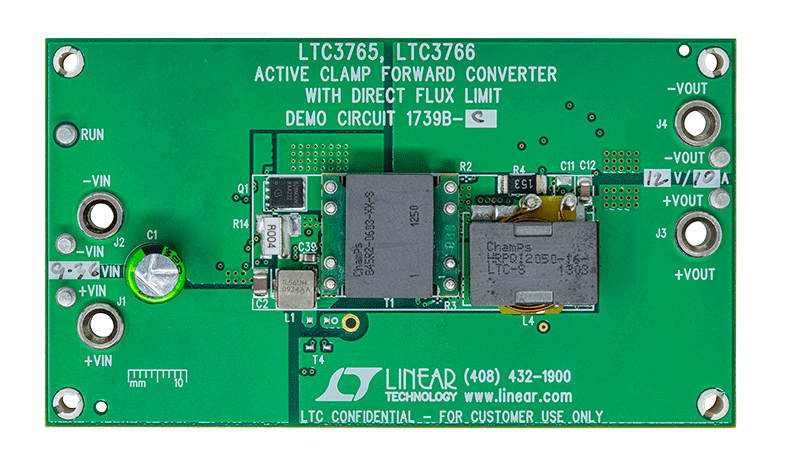

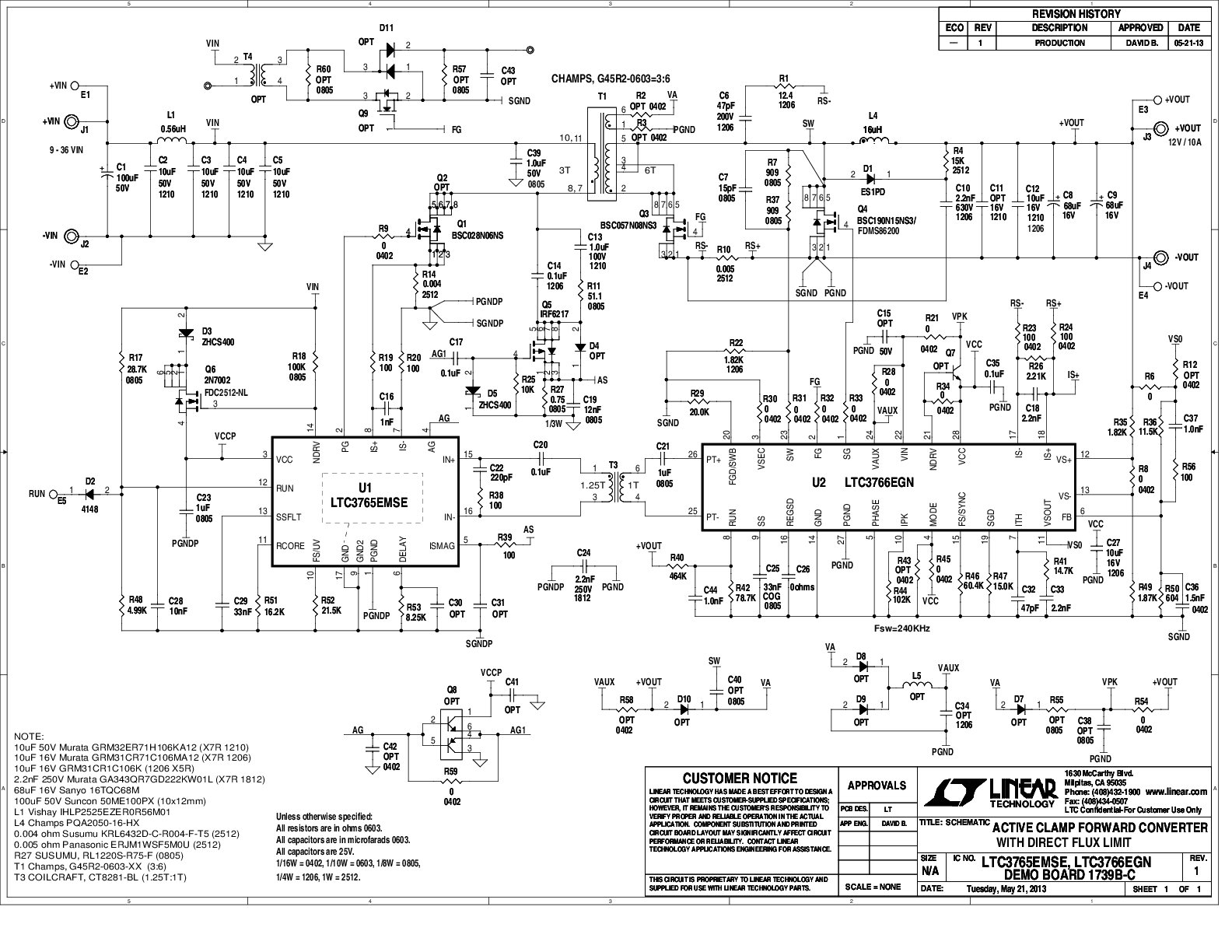

DC1739B-C
