LTC3555

量产

高效率 USB 电源管理器 + 三路降压型 DC/DC

数据手册产品选型表

产品模型: 12

Viewing:

产品详情

电源管理器

具 Bat-Track^™ 自适应输出控制功能的高效率开关 PowerPath^™ 控制器
可编程 USB 或墙上适配器电流限值 (100mA / 500mA / 1A)
全功能锂离子 / 锂聚合物电池充电器
1.5A 最大充电电流
内部 180mΩ 理想二极管 + 外部理想二极管控制器采用电池模式来为负载供电
当从 BAT 供电时具有很低的无负载静态电流 (<32μA)

DC/DC

三路高效率降压型 DC/DC (1A / 400mA / 400mA I_OUT)
所有稳压器的工作频率均为 2.25MHz
在两个输出端上进行动态电压调整
I²C 或独立启用，V_OUT 控制
无负载低静态电流：20μA
28 引脚 (4mm x 5mm x 0.75mm) QFN 封装

参考资料

数据手册 1

LTC3555: High Efficiency USB Power Manager + Triple Step-Down DC/DC Data Sheet 11/04/2016

可靠性数据 1

R540 Reliability Data 03/26/2018

用户手册 2

DC1376A - Demo Manual 09/24/2009

DC1020A - Demo Manual 09/24/2009

设计笔记 1

DN420 - USB电源解决方案集成了开关电源管理器、电池充电器、三个同步降压型稳压器和LDO 09/13/2007

技术文章 1

New Family of Integrated Power Controllers Combine Fast Battery Charging, PowerPath Control and Efficient DC/DC Converters in Less Than 20mm² 09/01/2008

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3555EUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3555EUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3555EUFD-1#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3555EUFD-1#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3555EUFD-3#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3555EUFD-3#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3555IUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3555IUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3555IUFD-1#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3555IUFD-1#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3555IUFD-3#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3555IUFD-3#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC3555EUFD#PBF	量产
LTC3555EUFD#TRPBF	量产
LTC3555EUFD-1#PBF	量产
LTC3555EUFD-1#TRPBF	量产
LTC3555EUFD-3#PBF	量产
LTC3555EUFD-3#TRPBF	量产
LTC3555IUFD#PBF	量产
LTC3555IUFD#TRPBF	量产
LTC3555IUFD-1#PBF	量产
LTC3555IUFD-1#TRPBF	量产
LTC3555IUFD-3#PBF	量产
LTC3555IUFD-3#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
按钮控制器 1
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器
低压热插拔控制器 1
LTC4362	推荐新设计使用	1.2A 过压/过流保护器
电流检测放大器 1
LTC2990	推荐新设计使用	四路 I²C 电压、电流和温度监视器
库仑计（电池电量计） 1
LTC2942	不推荐用于新设计	具温度、电压测量功能的电池电量测量芯片

部分模型	产品周期	描述
LTC2942	不推荐用于新设计	具温度、电压测量功能的电池电量测量芯片
LTC2990	推荐新设计使用	四路 I²C 电压、电流和温度监视器
LTC4362	推荐新设计使用	1.2A 过压/过流保护器

评估套件

schematic 1

LTC3555EUFD | High Efficiency USB Power Manager Plus Triple Buck DC/DC

立即购买更多内容

产品详情

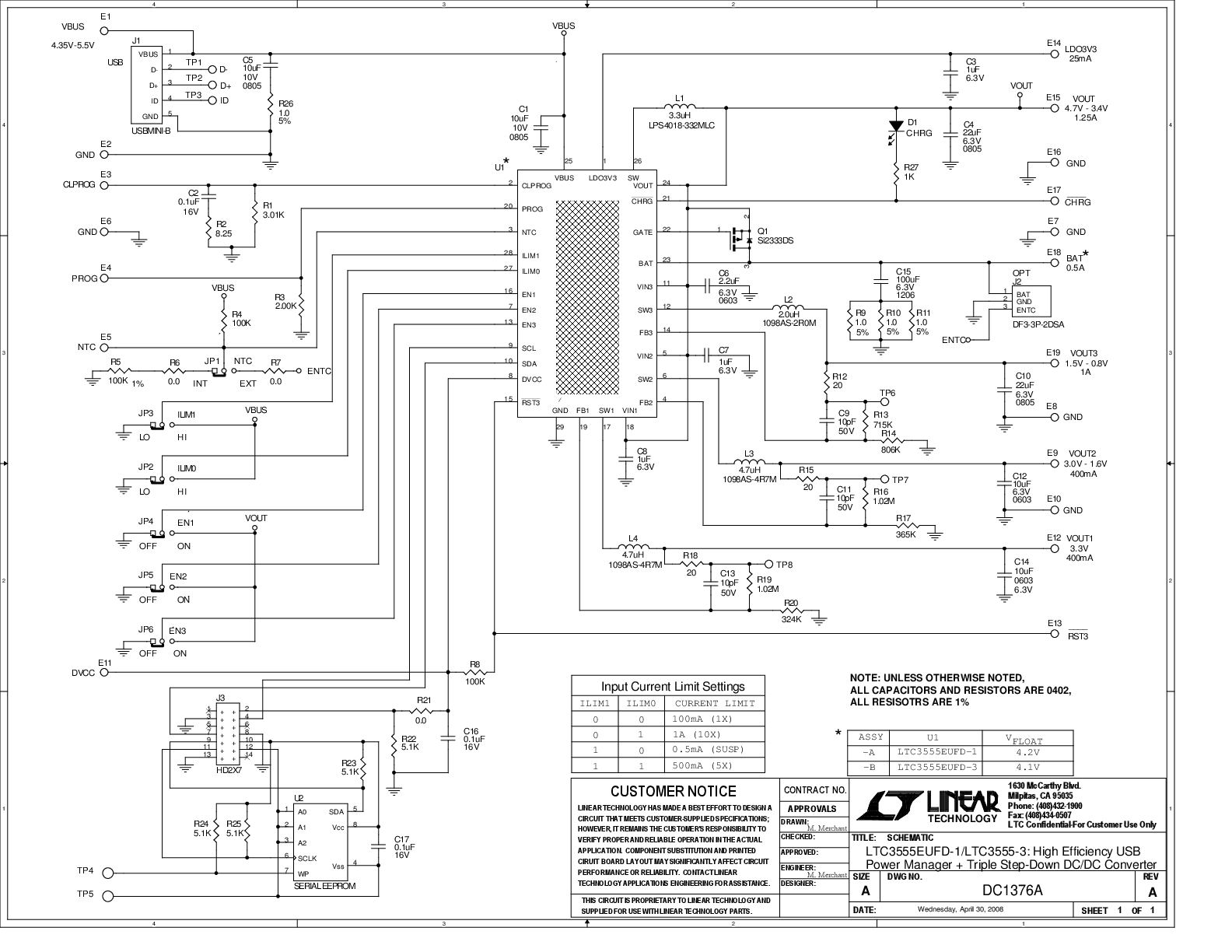

DC1376A-B: Demo Board for the LTC3555/LTC3555-X High Efficiency USB Power Manager Plus Triple Step-Down DC/DC

资料

DC1376A - Demo Manual
2009/9/24

DC1376A - Design File
2009/9/24

DC1376A - Schematic
2009/9/24

schematic 2

LTC3555 | High Effiency USB Power Manager + Triple Buck

立即购买更多内容

产品详情

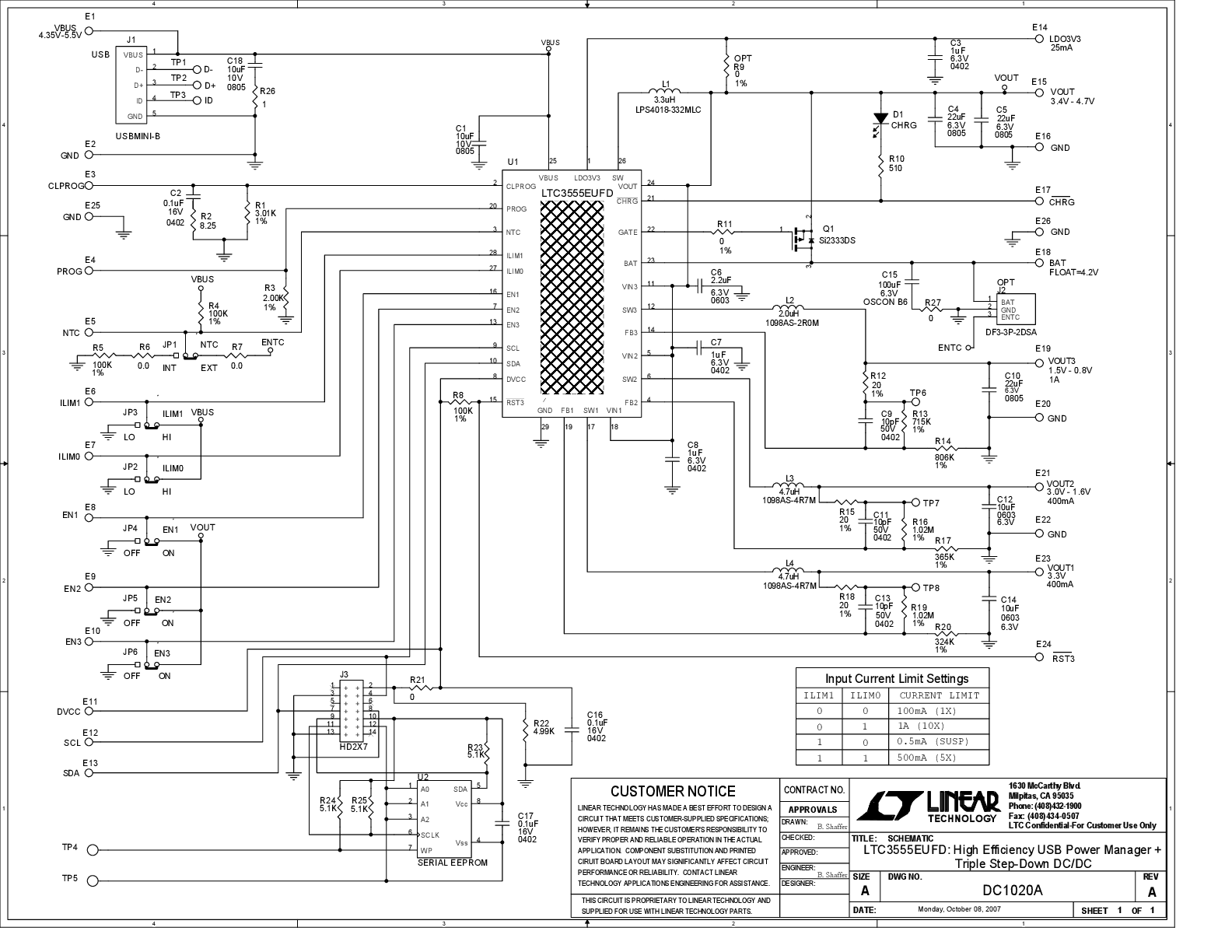

DC1020A: Demo Board for the LTC3555/LTC3555-X High Efficiency USB Power Manager + Triple Step-Down DC/DC
