概览
优势和特点
- 可在以下输入电源之间实现无缝切换：
锂离子电池、USB 和 5V 交流适配器 - 准确的 USB 电流限制 (500mA/100mA)
- 两个高效 DC/DC 转换器：达 96%
- 热调节功能可在无过热危险的情况下实现电池充电速率的较大化
- 全功能锂离子电池充电器 (LTC3455 具 4.2V 浮动电压，而 LTC3455-1 的浮动电压则为4.1V)
- 4.1V 浮动电压 (LTC3455-1) 改善了电池寿命和高温安全余量
- 用于 SDIO 和存储卡的热插拨 (Hot Swap™) 输出
- 引脚可选的突发模式 (Burst Mode®) 操作
- 输出断接：在停机期间所有输出均放电至地电位
- 采用外形尺寸为 4mm x 4mm x 0.8mm 的 24 引脚 QFN 封装
产品详情
LTC®3455/LTC3455-1 是不同便携式应用的一个完整电源管理解决方案。该器件包含两个同步降压型 DC/DC 转换器、一个 USB 功率控制器、一个全功能锂离子电池充电器、一个热插拨、一个低电池电量指示器以及众多的内部保护功能。LTC3455/LTC3455-1 提供了一款外形小巧和结构简单的解决方案，可从三种不同的电源 (单节锂离子电池、USB 端口和交流适配器) 获取功率。在所有的条件下，从 USB 总线吸收的电流均受到精确的限制。当接入 USB 电源或交流适配器时，电池充电器被使能，而且器件所需的全部内部功率均取自合适的外部电源。在停机模式中，所有的输出均被放电至地，以提供完全的输出断接。该器件采用 4mm x 4mm 的 24 引脚裸露衬垫 QFN 封装。
应用
- 手持式计算机
- 数码相机
- MP3 播放机
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R415 Reliability Data3/23/2018
-

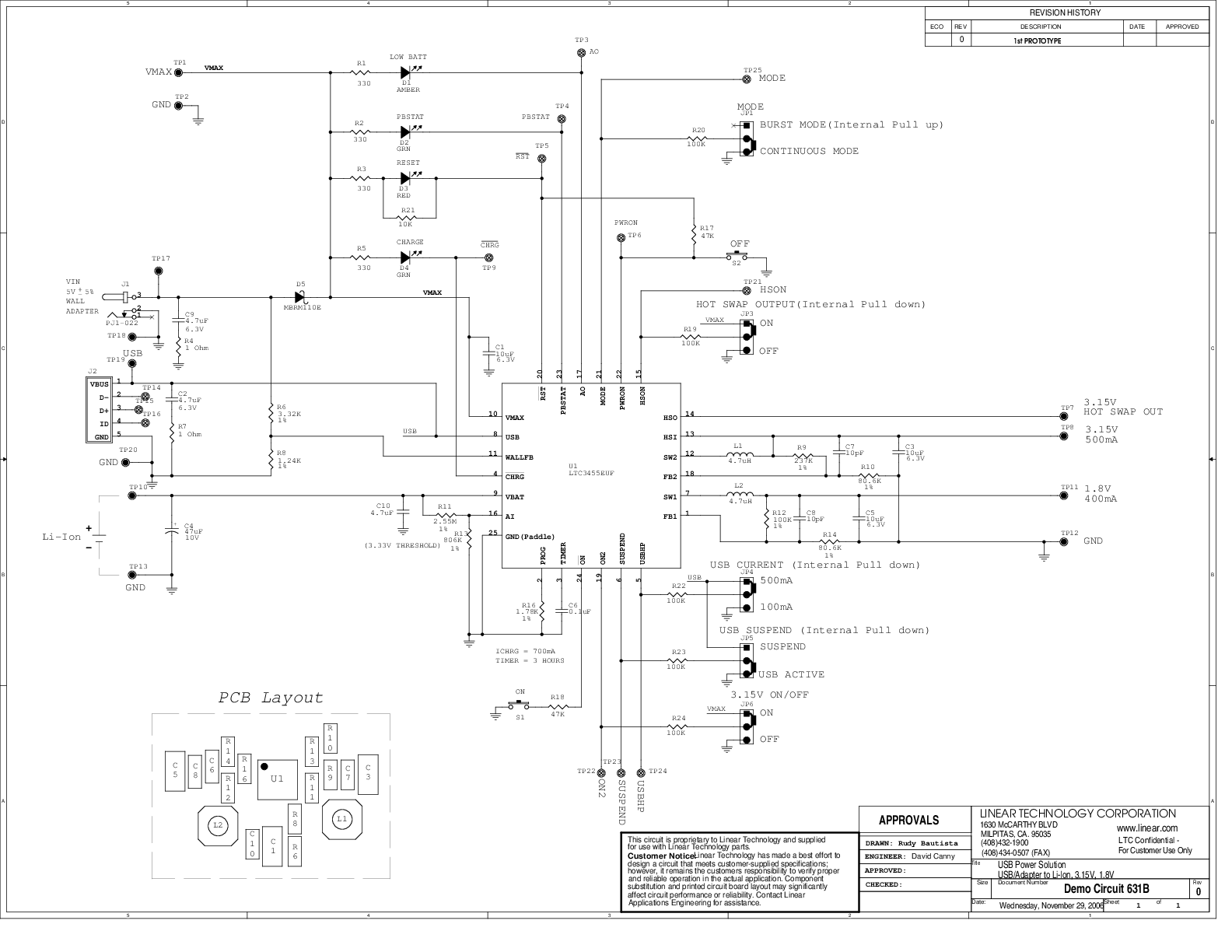

DC631B - Demo Manual9/24/2009
-

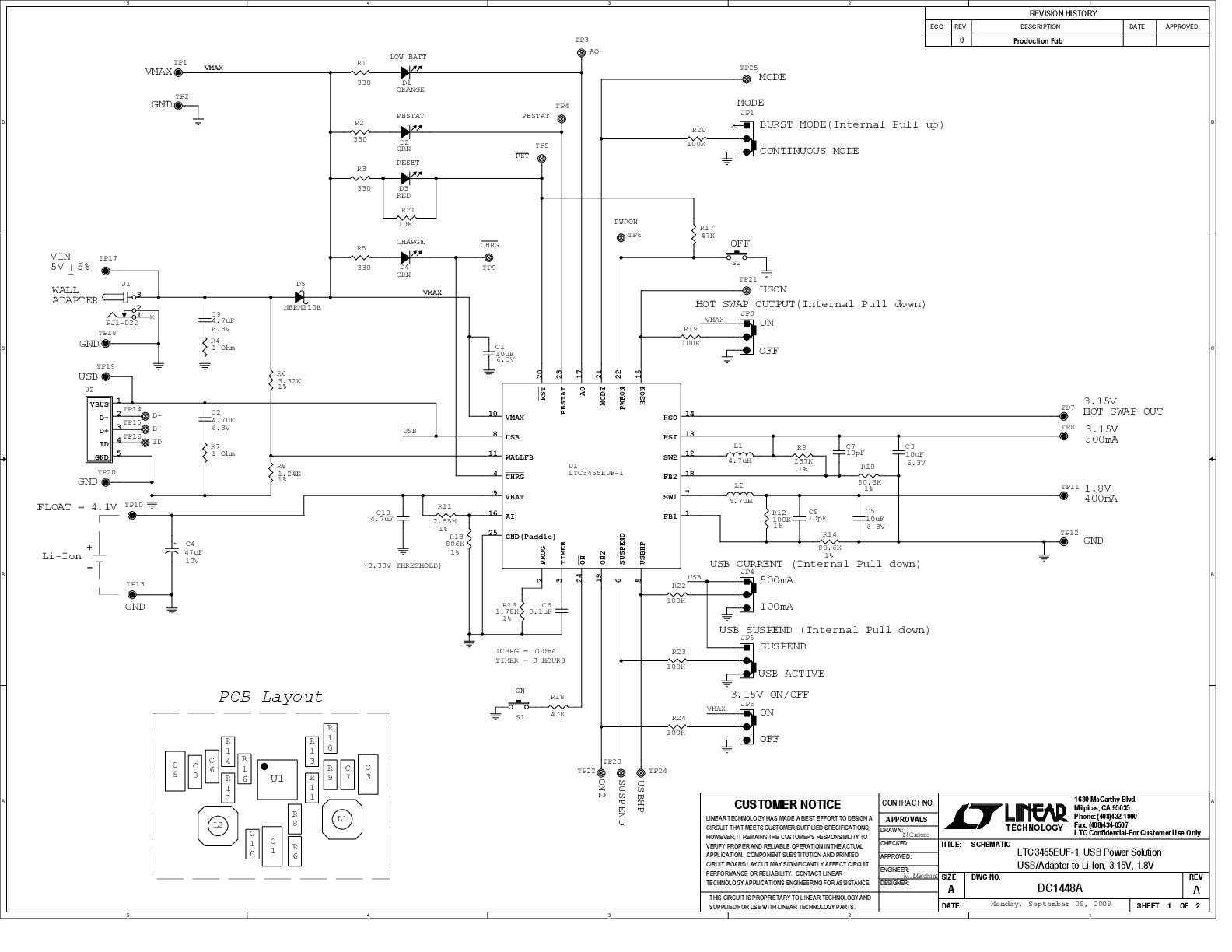

DC1448A - Demo Manual9/24/2009
配套产品推荐
LTC3455 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3455EUF#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3455EUF#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3455EUF-1#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3455EUF-1#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R415 Reliability Data |
