LTC3209

量产

600mA 主/相机 LED 控制器

产品模型: 4

Viewing:

概述

多模式充电泵可提供高达 94% 的效率 (1x、1.5x、2x)
高达 600mA 的总输出电流

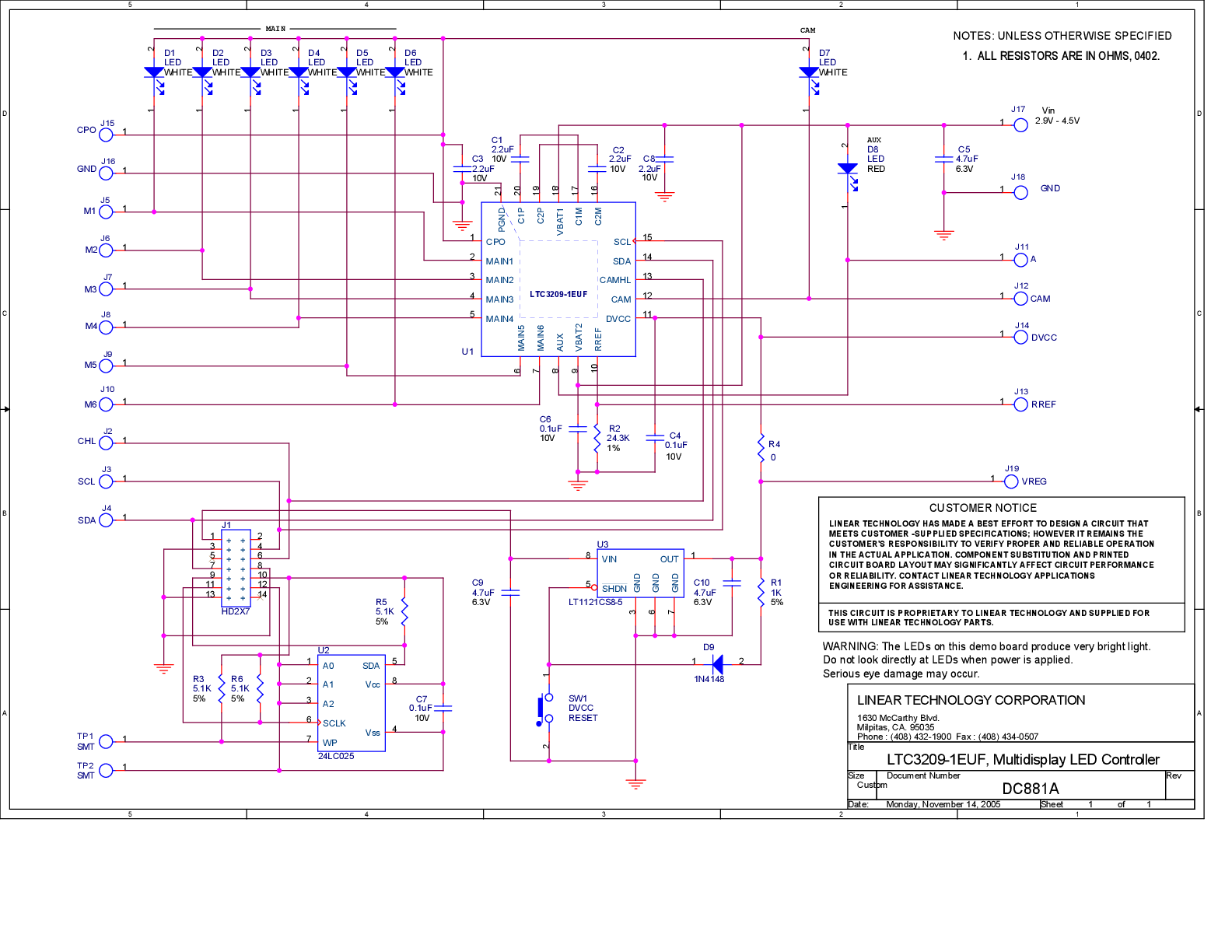

LTC3209-1：8 个电流源可用作 ——
6 个 25mA 主 (MAIN) 显示屏、1 个 400mA 相机 (CAM) 显示屏和 1 个 15mA 辅 (AUX) 显示屏

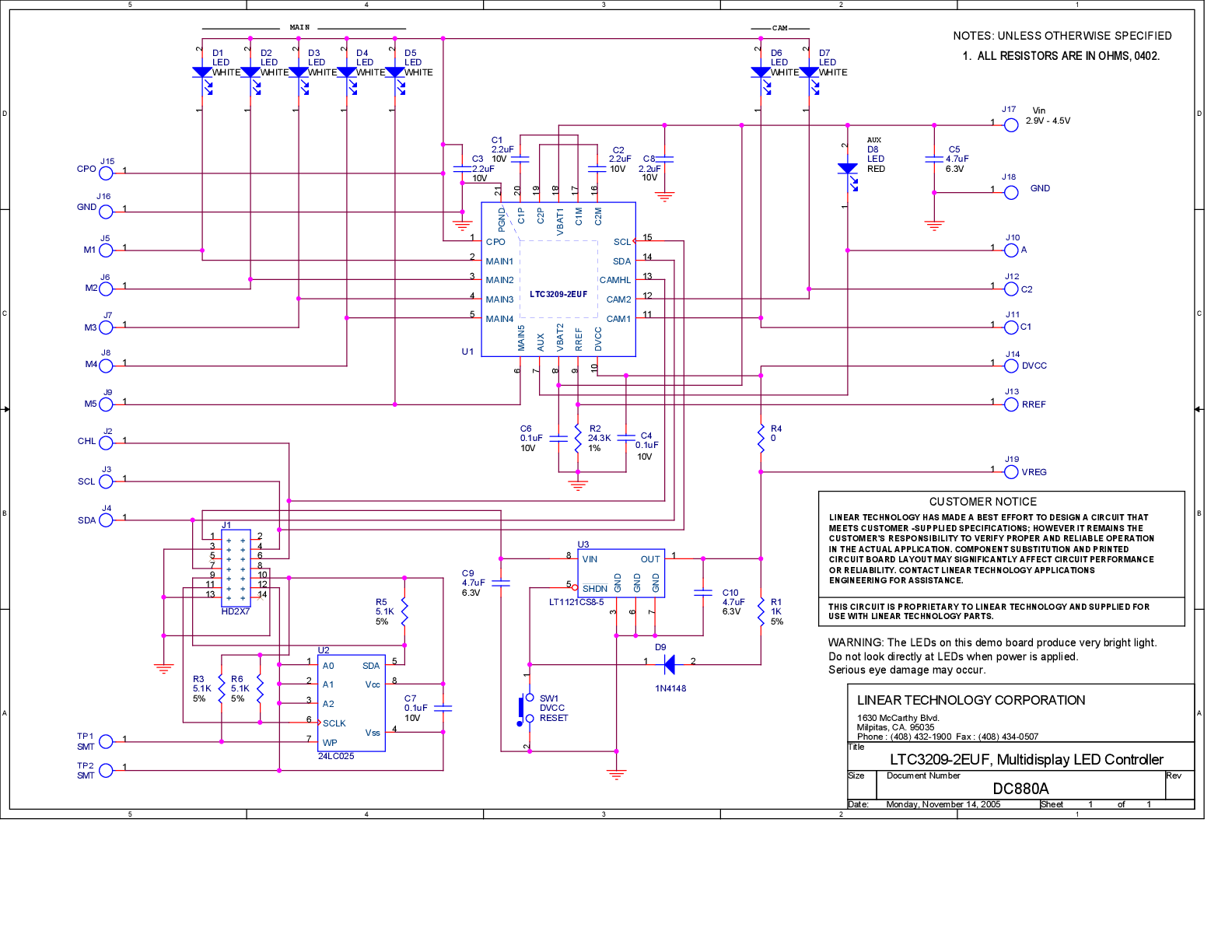

LTC3209-2：8 个电流源可用作 ——
5 个 25mA 主显示屏、2 个 200mA 相机显示屏和 1 个 15mA 辅助显示屏
LED 接通/断开和亮度等级可采用二线式 I²C^™ 接口来设置
用于产生电源的自动充电泵模式切换或固定模式
低噪声恒定频率操作*
内部软起动功能限制了启动和模式切换期间的涌入电流
短路保护 / 热保护 / LED 开路或短路保护
主显示屏具有 256 个亮度等级
相机显示屏具有 16 个亮度等级
辅助显示屏具有 4 个亮度等级
20 引脚 (4mm × 4mm) QFN 封装

LTC^®3209-1 / LTC3209-2 是高集成度多显示屏 LED 控制器。这些器件包括一个高效、低噪声充电泵，用于向主、相机和辅助 LED 显示屏供电。LTC3209-1/LTC3209-2 只需 4 个小的陶瓷电容器和 1 个电流设定电阻器，就可形成一个完整的 LED 电源和电流控制器。

主 / 相机 / 辅助显示屏的最大电流采用单个电阻器来设定。每个 LED 的电流由一个精准的内部电流源来控制。所有显示屏的调光和接通/断开控制均通过二线式 I²C 串行接口来实现。主显示屏可提供 256 种亮度状态，相机显示屏可提供 16 种亮度状态，而辅助显示屏则能提供 4 种亮度状态。

充电泵可根据 LED 电流源两端的电压来优化效率。器件加电后进入 1x 模式，并将在任一被使能的主或相机 LED 电流源开始进入压降状态时自动切换至升压模式。第一个压降将把器件切换至 1.5x 模式，随后的压降则把器件切换至 2x 模式。当一个数据位通过 I²C 端口更新时，器件将被复位至 1x 模式。这两款器件采用 4mm × 4mm 20 引脚 QFN 封装。

Applications

视频 / 采用 QVGA+ 显示屏的蜂窝电话

产品模型: 4

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3209EUF-1#PBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3209EUF-1#TRPBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3209EUF-2#PBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3209EUF-2#TRPBF	20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册
