LTC2875

具 ±60V 故障保护功能的 3.3V 或 5V 25kV ESD 高速 CAN 收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 提供了至 ±60V 的过压线路故障保护
  • 3.3V 或 5V 电源电压
  • 高速运作达 4Mbps
  • ±25kV ESD (在接口引脚),±8kV (在所有其他引脚)
  • 有源对称控制驱动器和可变摆率及 SPLIT 引脚用于实现低电磁辐射 (EME)
  • 扩展共模范围 (±36V)
  • 在电源关断情况下可实现至 CAN 总线的理想无源运行方式
  • 电流限制驱动器和热停机
  • 上电 / 断电无干扰驱动器输出
  • 微功率停机模式
  • 由发送数据 (TXD) 主导的超时功能
  • 符合 ISO 11898-2 标准
  • 可兼容 DeviceNet
  • 可提供高达 MP 等级的器件 (-55°C 至 125°C)
  • 3mm x 3mm 8 引脚 DFN 封装和 SO-8 封装

更多细节
show more Icon

LTC®2875 是一款采用 3.3V 或 5V 工作电源的坚固型高速、低功率 CAN 收发器,在所有的操作模式 (包括断电) 中,该器件均可在数据传输线路上提供 ±60V 的过压故障保护。最大数据速率已扩展至 4Mbps 以支持基于 CAN 物理层的高速协议。增强型 ESD 保护使这些器件能在收发器接口引脚上承受 ±25kV HBM,并不会发生器件锁断或损坏。

±36V 的扩展输入共模范围和 CAN 收发器上的高共模抑制提供了针对大接地环路电压的耐受性。一个具有源对称控制功能的精细 CAN 驱动器保持了对于共模电压的严紧控制 (以实现卓越的电磁辐射性能),而可变摆率和分离的终端支持则进一步地降低了 EME。


应用

  • 工业控制和仪表网络
  • 汽车和交通运输电子
  • 楼宇自动化、安保系统和 HVAC
  • 医疗设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2875HDD#PBF
  • HTML
  • HTML
LTC2875HDD#TRPBF
  • HTML
  • HTML
LTC2875HS8#PBF
  • HTML
  • HTML
LTC2875HS8#TRPBF
  • HTML
  • HTML
LTC2875IDD#PBF
  • HTML
  • HTML
LTC2875IDD#TRPBF
  • HTML
  • HTML
LTC2875IS8#PBF
  • HTML
  • HTML
LTC2875IS8#TRPBF
  • HTML
  • HTML
LTC2875MPDD#PBF
  • HTML
  • HTML
LTC2875MPDD#TRPBF
  • HTML
  • HTML
LTC2875MPS8#PBF
  • HTML
  • HTML
LTC2875MPS8#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2875HDD#PBF

量产

LTC2875HDD#TRPBF

量产

LTC2875HS8#PBF

量产

LTC2875HS8#TRPBF

量产

LTC2875IDD#PBF

量产

LTC2875IDD#TRPBF

量产

LTC2875IS8#PBF

量产

LTC2875IS8#TRPBF

量产

LTC2875MPDD#PBF

量产

LTC2875MPDD#TRPBF

量产

LTC2875MPS8#PBF

量产

LTC2875MPS8#TRPBF

量产

3月 12, 2019

- 19_0044

Die Revision for LTC2875

LTC2875HDD#PBF

量产

LTC2875HDD#TRPBF

量产

LTC2875HS8#PBF

量产

LTC2875HS8#TRPBF

量产

LTC2875IDD#PBF

量产

LTC2875IDD#TRPBF

量产

LTC2875IS8#PBF

量产

LTC2875IS8#TRPBF

量产

LTC2875MPDD#PBF

量产

LTC2875MPDD#TRPBF

量产

LTC2875MPS8#PBF

量产

LTC2875MPS8#TRPBF

量产

10月 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC2875HS8#PBF

量产

LTC2875HS8#TRPBF

量产

LTC2875IS8#PBF

量产

LTC2875IS8#TRPBF

量产

6月 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC2875HS8#PBF

量产

LTC2875HS8#TRPBF

量产

LTC2875IS8#PBF

量产

LTC2875IS8#TRPBF

量产

LTC2875MPS8#PBF

量产

LTC2875MPS8#TRPBF

量产

12月 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2875HDD#PBF

量产

LTC2875HDD#TRPBF

量产

LTC2875HS8#PBF

量产

LTC2875HS8#TRPBF

量产

LTC2875IDD#PBF

量产

LTC2875IDD#TRPBF

量产

LTC2875IS8#PBF

量产

LTC2875IS8#TRPBF

量产

LTC2875MPDD#PBF

量产

LTC2875MPDD#TRPBF

量产

LTC2875MPS8#PBF

量产

LTC2875MPS8#TRPBF

量产

3月 12, 2019

- 19_0044

arrow down

Die Revision for LTC2875

LTC2875HDD#PBF

量产

LTC2875HDD#TRPBF

量产

LTC2875HS8#PBF

量产

LTC2875HS8#TRPBF

量产

LTC2875IDD#PBF

量产

LTC2875IDD#TRPBF

量产

LTC2875IS8#PBF

量产

LTC2875IS8#TRPBF

量产

LTC2875MPDD#PBF

量产

LTC2875MPDD#TRPBF

量产

LTC2875MPS8#PBF

量产

LTC2875MPS8#TRPBF

量产

10月 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC2875HS8#PBF

量产

LTC2875HS8#TRPBF

量产

LTC2875IS8#PBF

量产

LTC2875IS8#TRPBF

量产

6月 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC2875HS8#PBF

量产

LTC2875HS8#TRPBF

量产

LTC2875IS8#PBF

量产

LTC2875IS8#TRPBF

量产

LTC2875MPS8#PBF

量产

LTC2875MPS8#TRPBF

量产

12月 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

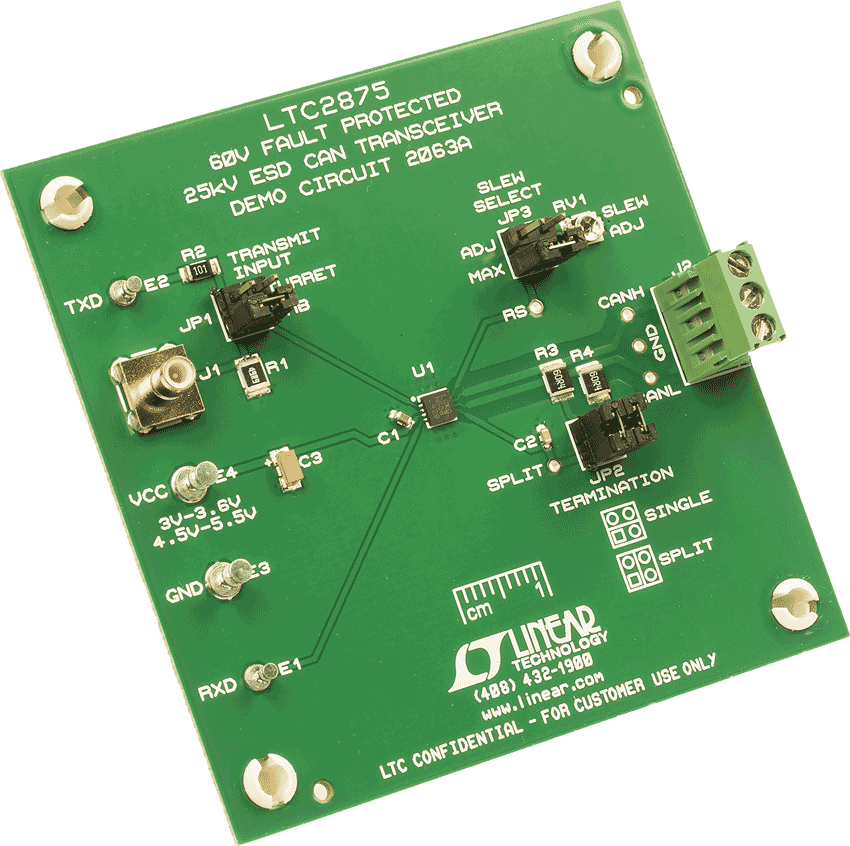

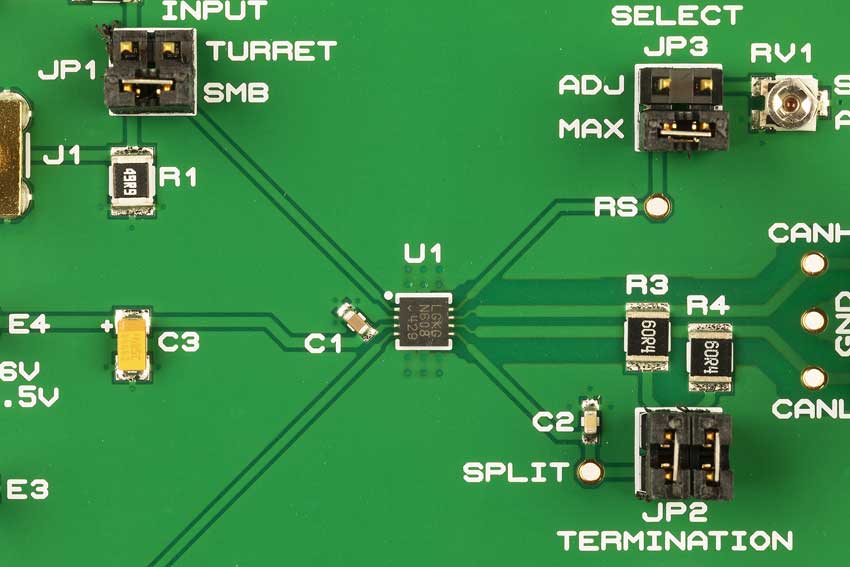

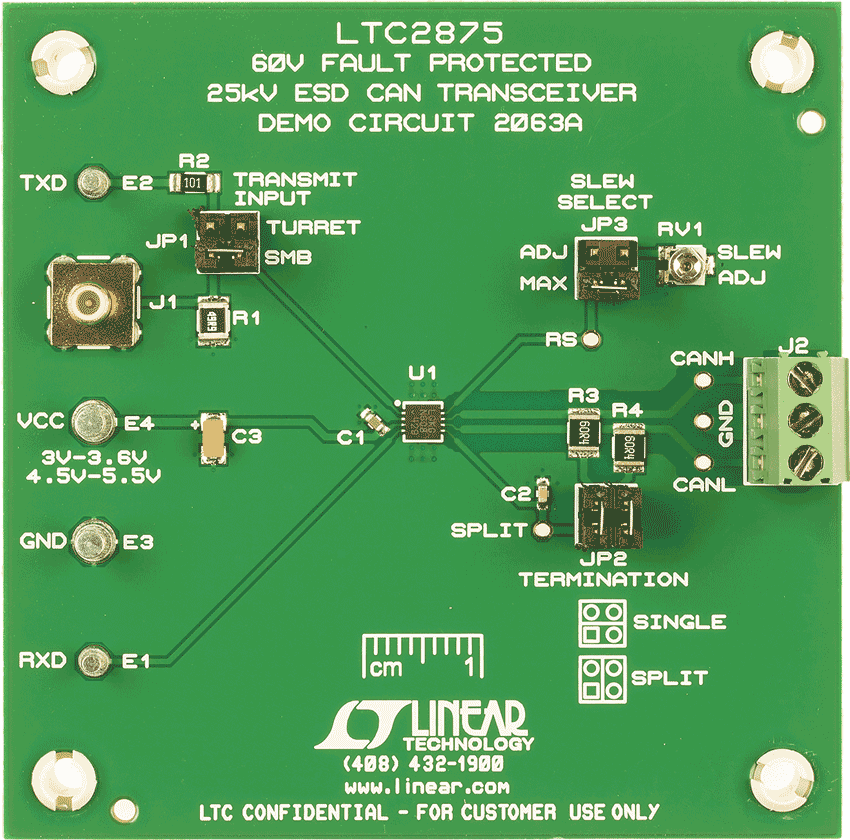

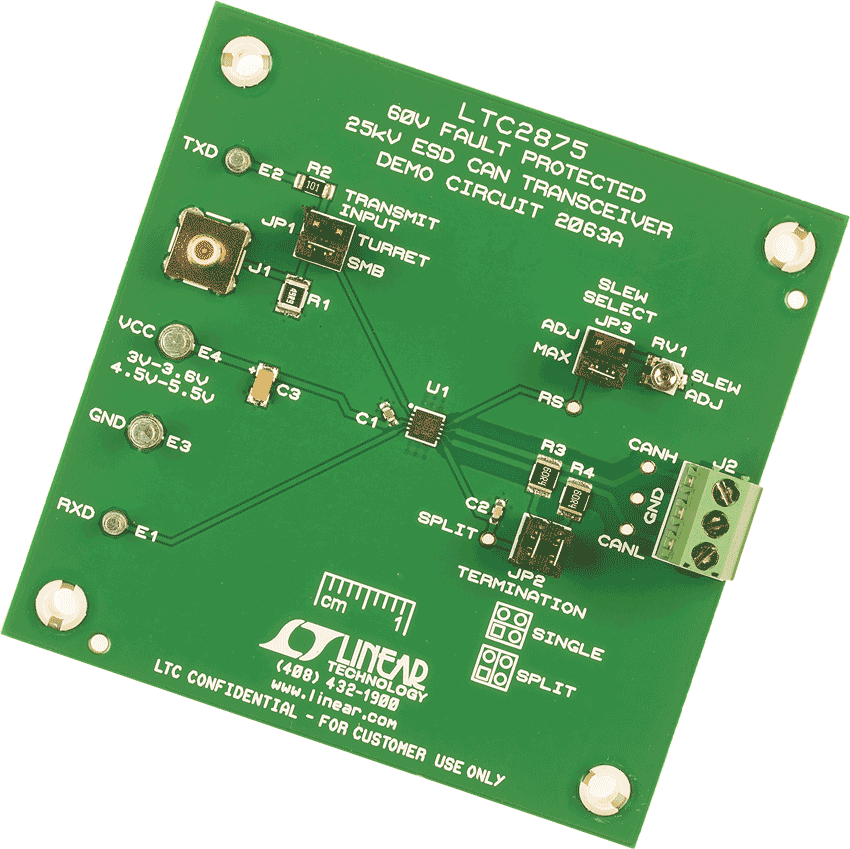

DC2063A

LTC2875演示板 | 4Mbps CAN收发器

zoom

DC2063A

LTC2875演示板 | 4Mbps CAN收发器

LTC2875演示板 | 4Mbps CAN收发器

产品详情

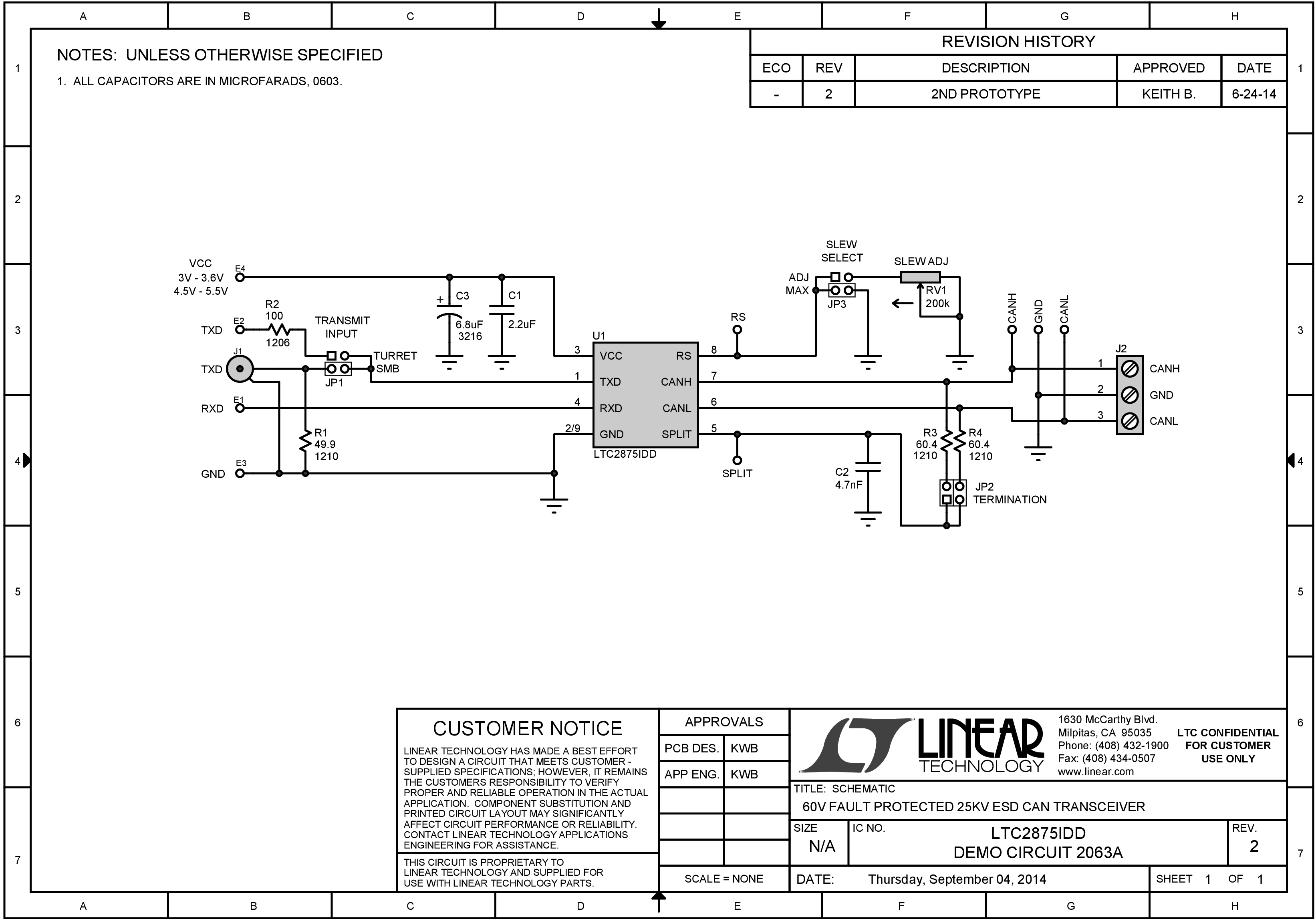

演示电路2063A是一款符合ISO 11898-2标准的鲁棒高速、低功耗CAN收发器,内置LTC2875。该演示电路采用3.3V或5V电源供电,在所有工作模式期间,对数据传输线路提供±60V过压故障保护。该演示电路包含在CAN网络中演示LTC2875功能所需的所有元件,包括用于TXD数据输入的端接SMB插孔、跳线可选CAN总线端接(支持单一或分离式端接配置)和跳线可选可变压摆率控制。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
