LTM2889

隔离型 CAN FD μModule 收发器和电源

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 隔离型 4Mbps CAN FD 收发器
  • 2500VRMS (持续 1 分钟,按照 UL1577 标准)
  • 隔离型 DC 电源:5V (可调节至 3.3V)
  • 高达 150mA 的可用隔离式电源输出
  • 3.3V 或 5V 输入电源电压选项
  • 正待 UL-CSA 标准认可文档 #E151738
  • 无需外部组件
  • 高的总线故障电压容限:±60V
  • 低功率 OFF 模式:<1μA (典型值)
  • 可承受高的共模瞬变:30kV/μs
  • 具主动对称控制功能的可变转换速率驱动器和用于实现低 EME 的 SPLIT 引脚
  • 完全符合 ISO 11898-2 和 CAN FD 标准
  • 至 CAN 总线的理想无源运行方式 (电源关断)
  • 发送数据 (TXD) 主导的超时功能
  • 高 ESD:±25kV CANH、CANL 至 GND2 和 VCC2;±10kV 横越隔离势垒
  • 环境工作温度范围:–40°C 至 125°C
  • 扁平 15mm x 11.25mm BGA 封装

更多细节
show more Icon

LTM®2889 是一款完整的电流隔离型控制器局域网络 (CAN) μModule® (微型模块) 收发器。它无需使用外部组件,单个电源通过一个集成的隔离式 DC/DC 转换器给接口的两侧供电。为 3.3V 和 5V 电源提供了单独的版本。双电压 CAN 收发器和可调型稳压器利用 3.3V 或 5V 版本提供 3.3V 或 5V 隔离型电源。

耦合电感器和一个隔离式电源变压器在线路收发器和逻辑接口之间提供了 2500VRMS 的隔离。该器件非常适合于接地环路断开的系统,允许很大的共模电压范围。在共模瞬变 >30kV/μs 的情况下,可以保持不间断的通信。

该器件支持具灵活数据速率、高达 4Mbps CAN (CAN FD)。 一个逻辑电源引脚提供了与 1.62V 至 5.5V 的不同逻辑电平的简易连接,这与主电源无关。

增强的 ESD 防护能力使得该器件能够在收发器接口引脚上承受高达 ±25kV人体模型 (HBM) 和通过隔离势垒承受 ±10kV HBM ,并不会发生闭锁或受损现象。


Applications

  • 隔离型 CAN 总线接口
  • 工业网络
  • DeviceNet 应用

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM2889CY-3#PBF
  • HTML
  • HTML
LTM2889CY-5#PBF
  • HTML
  • HTML
LTM2889HY-3#PBF
  • HTML
  • HTML
LTM2889HY-5#PBF
  • HTML
  • HTML
LTM2889IY-3#PBF
  • HTML
  • HTML
LTM2889IY-5#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM2889CY-3#PBF

量产

LTM2889CY-5#PBF

量产

LTM2889HY-3#PBF

量产

LTM2889HY-5#PBF

量产

LTM2889IY-3#PBF

量产

LTM2889IY-5#PBF

量产

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM2889CY-3#PBF

量产

LTM2889CY-5#PBF

量产

LTM2889HY-3#PBF

量产

LTM2889HY-5#PBF

量产

LTM2889IY-3#PBF

量产

LTM2889IY-5#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2889CY-3#PBF

量产

LTM2889CY-5#PBF

量产

LTM2889HY-3#PBF

量产

LTM2889HY-5#PBF

量产

LTM2889IY-3#PBF

量产

LTM2889IY-5#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM2889CY-3#PBF

量产

LTM2889CY-5#PBF

量产

LTM2889HY-3#PBF

量产

LTM2889HY-5#PBF

量产

LTM2889IY-3#PBF

量产

LTM2889IY-5#PBF

量产

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM2889CY-3#PBF

量产

LTM2889CY-5#PBF

量产

LTM2889HY-3#PBF

量产

LTM2889HY-5#PBF

量产

LTM2889IY-3#PBF

量产

LTM2889IY-5#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2889CY-3#PBF

量产

LTM2889CY-5#PBF

量产

LTM2889HY-3#PBF

量产

LTM2889HY-5#PBF

量产

LTM2889IY-3#PBF

量产

LTM2889IY-5#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

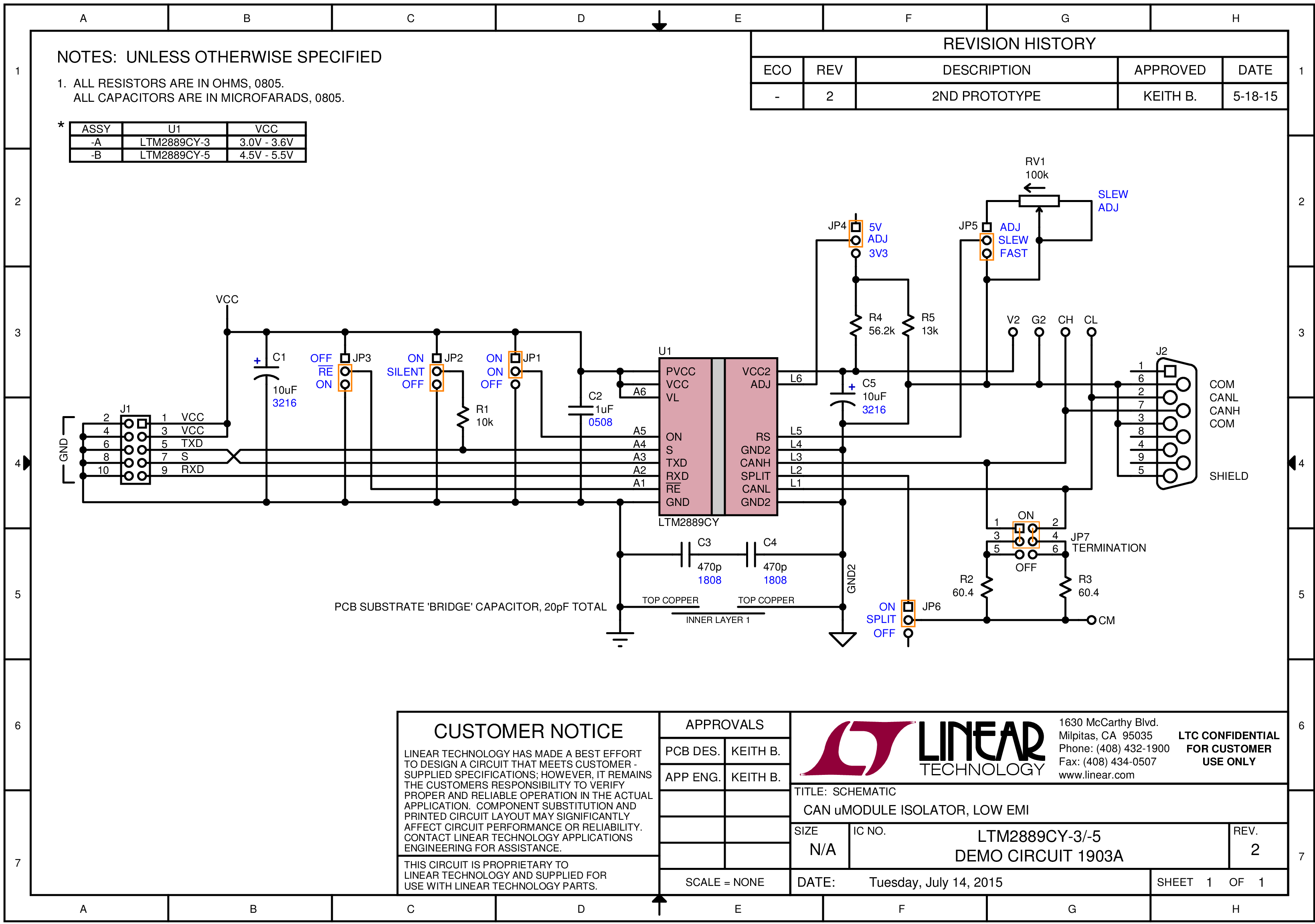

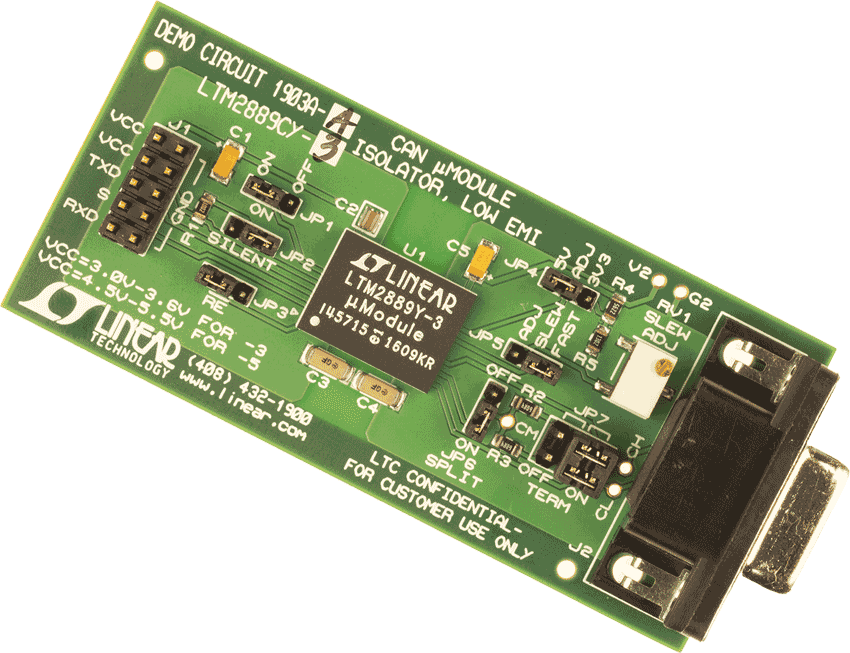

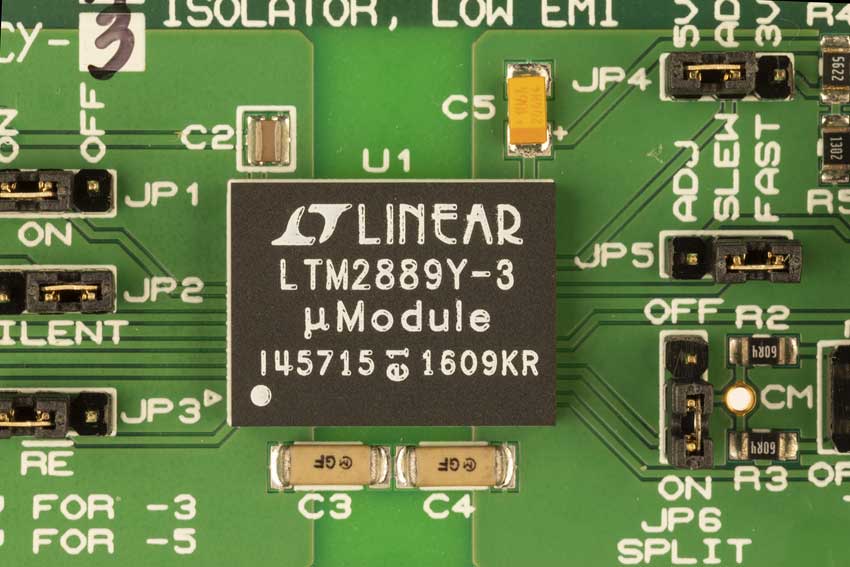

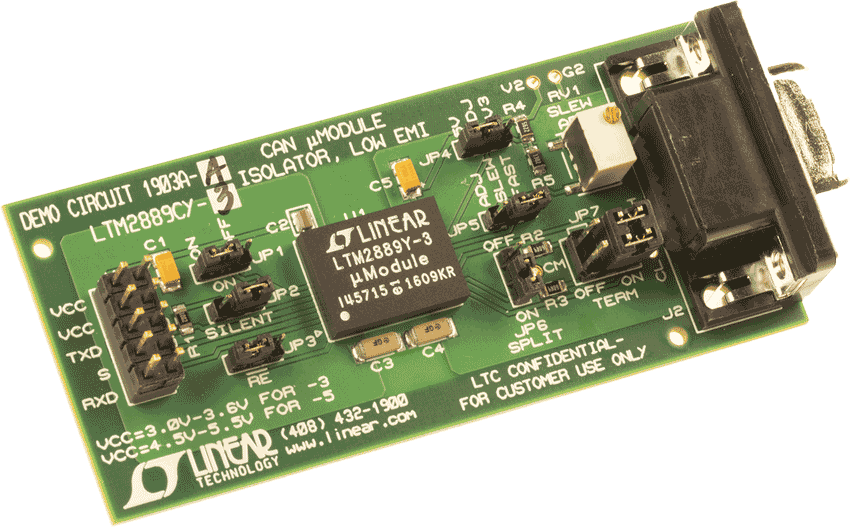

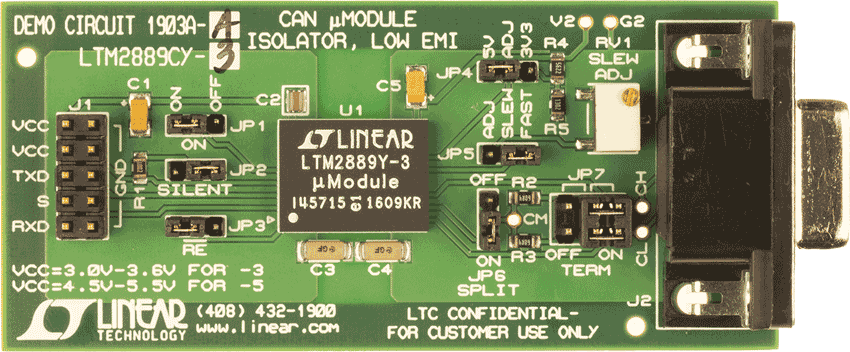

DC1903A-A

LTM2889-3 Demo Board | Isolated CAN µModule Transceiver (3.3V Supply)

zoom

DC1903A-A

LTM2889-3 Demo Board | Isolated CAN µModule Transceiver (3.3V Supply)

LTM2889-3 Demo Board | Isolated CAN µModule Transceiver (3.3V Supply)

产品详情

演示电路 1903A 是一款集成电源的隔离式 CAN μModule® 收发器,内置 LTM2889。该演示电路具有 EMI 优化电路配置和印刷电路板布局。所有器件均集成在 μModule 隔离器中。该演示电路采用 VCC 单电源供电。该器件产生隔离输出电压 VCC2 并通过 LTC 的隔离器 μModule 技术跨越隔离栅传送所有必要的信号。

reference details image

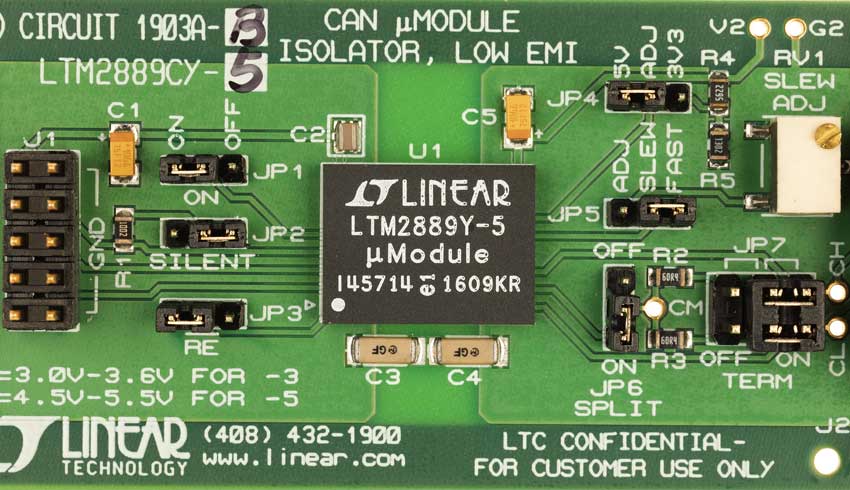

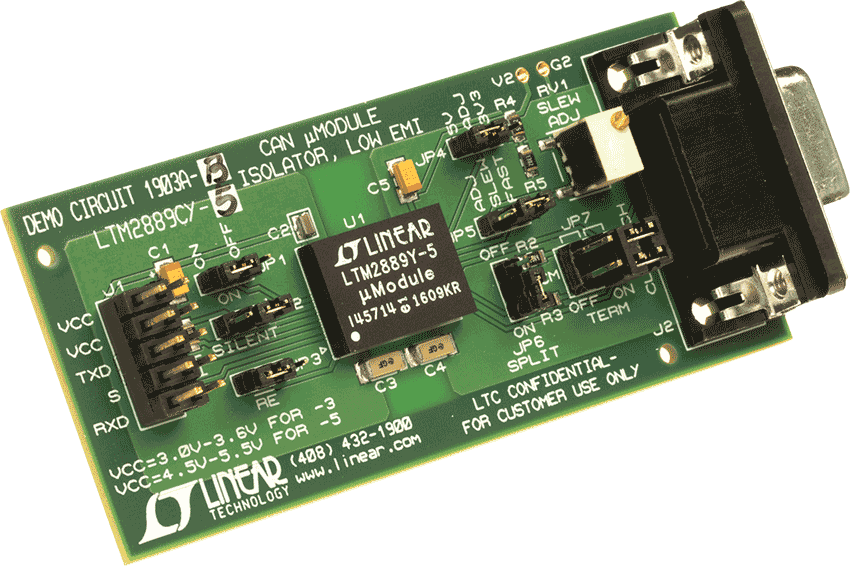

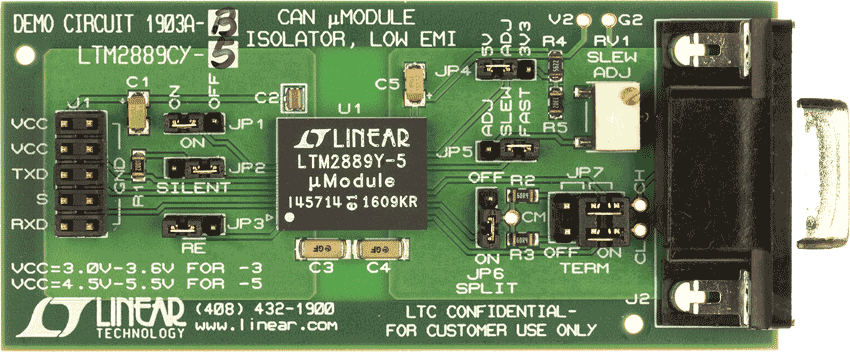

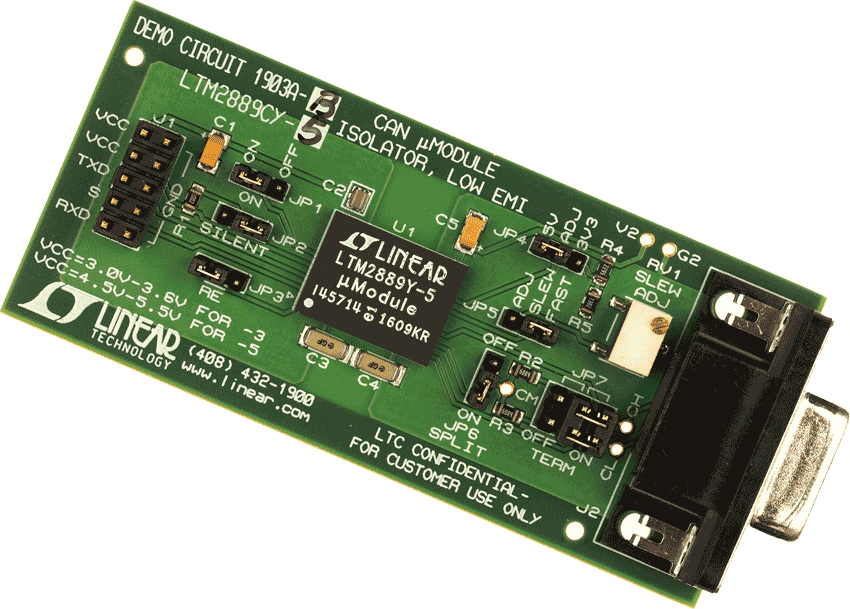

DC1903A-B

LTM2889-5 Demo Board | Isolated CAN µModule Transceiver (5.0V Supply)

zoom

DC1903A-B

LTM2889-5 Demo Board | Isolated CAN µModule Transceiver (5.0V Supply)

LTM2889-5 Demo Board | Isolated CAN µModule Transceiver (5.0V Supply)

产品详情

演示电路 1903A 是一款集成电源的隔离式 CAN μModule® 收发器,内置 LTM2889。该演示电路具有 EMI 优化电路配置和印刷电路板布局。所有器件均集成在 μModule 隔离器中。该演示电路采用 VCC 单电源供电。该器件产生隔离输出电压 VCC2 并通过 LTC 的隔离器 μModule 技术跨越隔离栅传送所有必要的信号。

reference details image

DC2617A

LTC6820 Demo Board | Arduino Interface for isoSPI or Isolated CAN
