概览
优势和特点
-
±2% 过压门限准确度
-
扁平 (仅高 1mm) ThinSOT™ 封装
-
用于 SCR 放电电路或外部 N 沟道断接 MOSFET 的栅极驱动
-
可监视两个输出电压
-
输出电压检测范围：0.8V 至 24V
-
宽电源范围：2.7V 至 27V
-
多功能 TIMER/RESET 引脚
产品详情

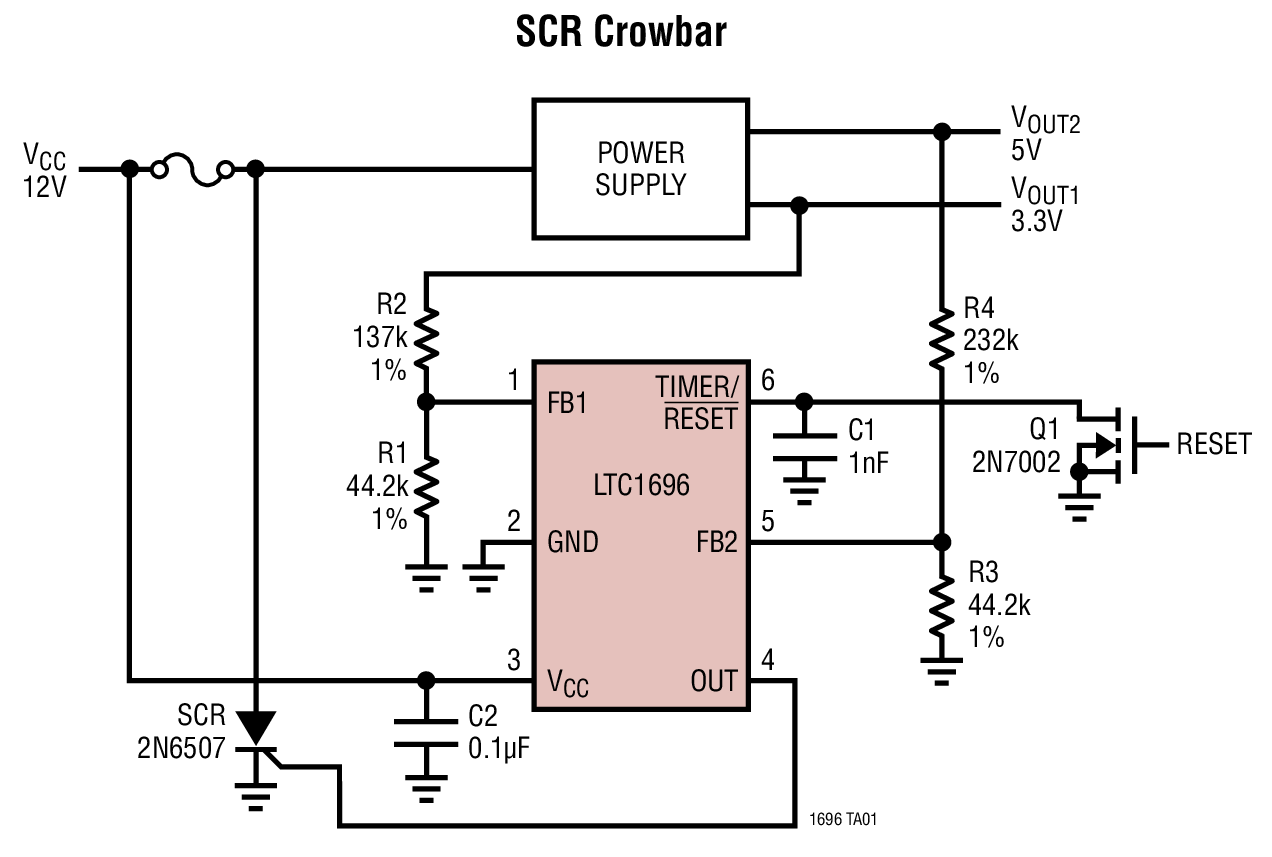

LTC®1696 是一款独立型电源过压监视器和保护器件，其专为在发生过压故障的情况下保护电源负载而设计。该器件可监视两个可调的输出电压。如果检测到某种过压情况，则输出驱动一个外部 SCR 放电电路或者关断外部背对背 N 沟道 MOSFET，由此实现输入电压与电源的断接。

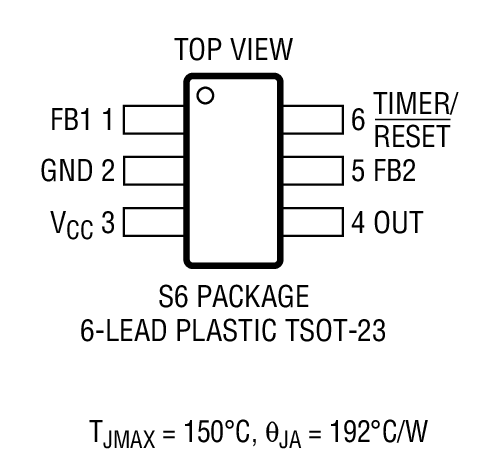

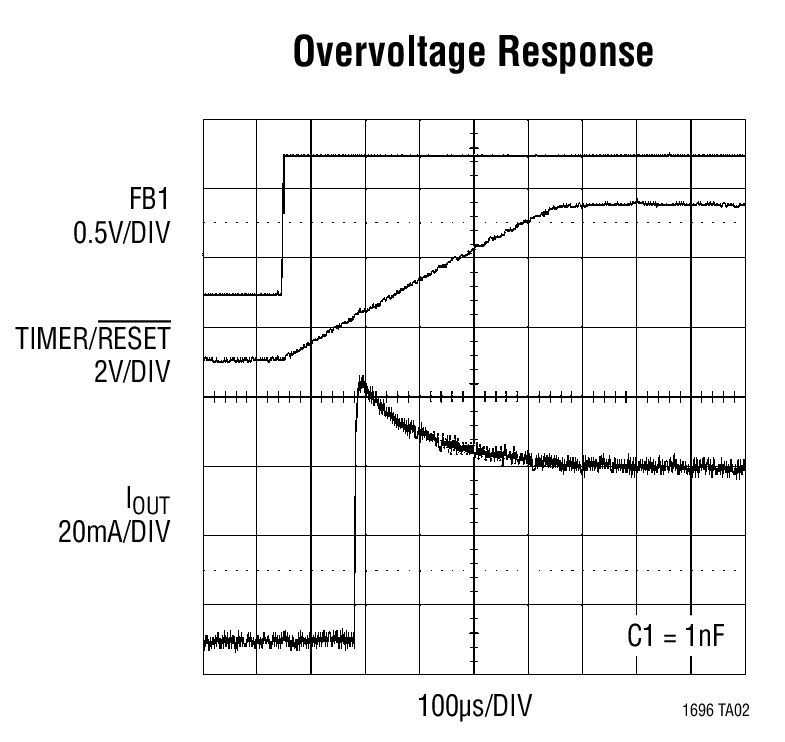

引脚 6 提供了三种功能。通过把一个电容器连接至该引脚，可以设置内部干扰滤波器时间延迟。未连接该电容器时，默认的时间延迟由一个内部电容器来决定。该引脚还起一个复位输入的作用，以在过压故障状况之后清除内部锁存器。如果 FB1 和 FB2 电压处于跳变门限以下，那么通过将该引脚拉至高电平可启动 OUT 引脚。
LTC1696 采用扁平 (仅高 1mm) ThinSOT 封装。
应用
-
电信系统
-
计算机系统
-
工业控制系统
-
笔记本电脑
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R245 Reliability Data3/22/2018
-
Surge Stoppers6/22/2017
-
Voltage Monitors & Supervisors Quick Guide4/4/2017
工具及仿真模型
LTspice中提供以下器件型号：
LTC1696
配套产品推荐
LTC1696 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1696ES6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1696ES6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1696HS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1696HS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1696IS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1696IS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| Wafer Fabrication Data | R245 Reliability Data |
