概览

优势和特点

  • 采用 SO-8 封装的双路 MOSFET 驱动器或采用 MSOP 封装的单路 MOSFET 驱动器
  • 双路驱动器之间的 1GΩ 电隔离允许高压侧 / 低压侧栅极驱动
  • 1.5A 峰值输出电流
  • 16ns 上升 / 下降时间 (在 VCC = 12V，CL = 1nF)
  • 宽 VCC 范围：4.5V 至 13.2V
  • 具迟滞的 CMOS 兼容型输入，输入门限与 VCC 无关
  • 驱动器输入可被驱动至高于 VCC
  • 欠压闭锁
  • 热停机

产品详情

LTC®1693 系列以高速驱动功率 N 沟道 MOSFET。1.5A 峰值输出电流降低了具有高栅极电容之 MOSFET 中的开关损耗。

LTC1693-1 包含两个同相驱动器，而 LTC1693-2 则包含一个同相驱动器和一个反相驱动器。这些双路驱动器是电隔离和独立的。LTC1693-3 是具有一个输出极性选择引脚的单路驱动器。

该系列的所有 MOSFET 驱动器均提供与 VCC 无关的 CMOS 输入门限和 1.2V 典型迟滞。它们能够对输入逻辑信号进行电平移位，以使之上升或下降至用于外部 MOSFET 的轨至轨 VCC 驱动电压。

LTC1693 包含一个欠压闭锁电路和一个热停机电路，它们在被激活时将停用外部 N 沟道 MOSFET 栅极驱动功能电路。

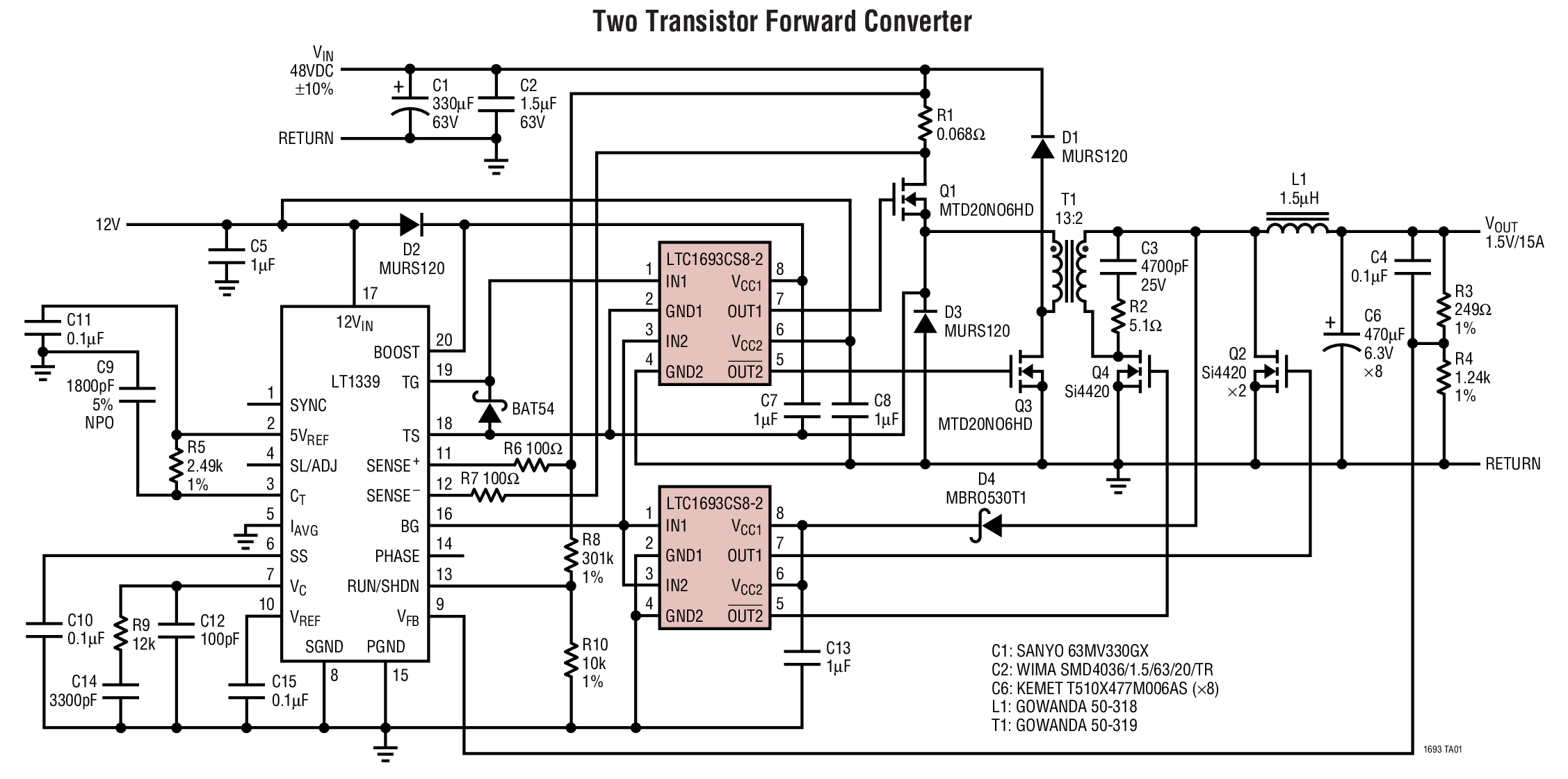

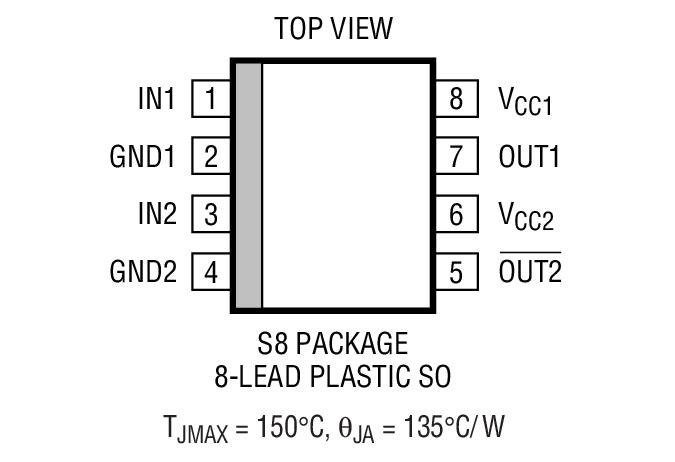

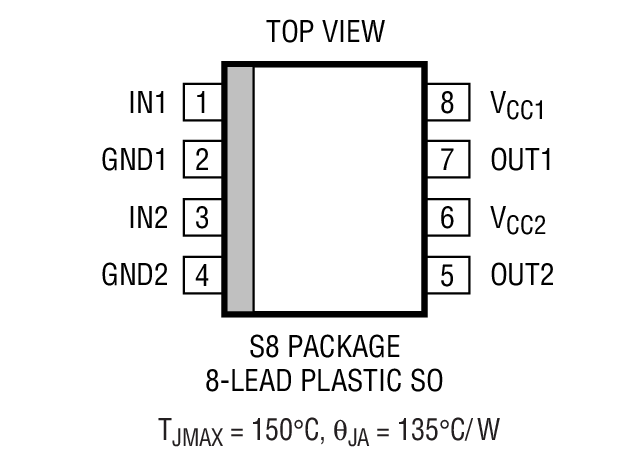

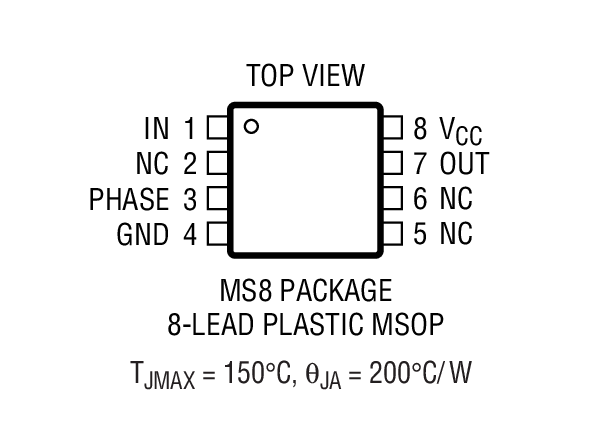

LTC1693-1 和 LTC1693-2 采用 8 引脚 SO 封装。LTC1693-3 采用 8 引脚 MSOP 封装。

应用
  • 电源
  • 高压侧 / 低压侧驱动器
  • 电机 / 继电器控制
  • 线路驱动器
  • 充电泵

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

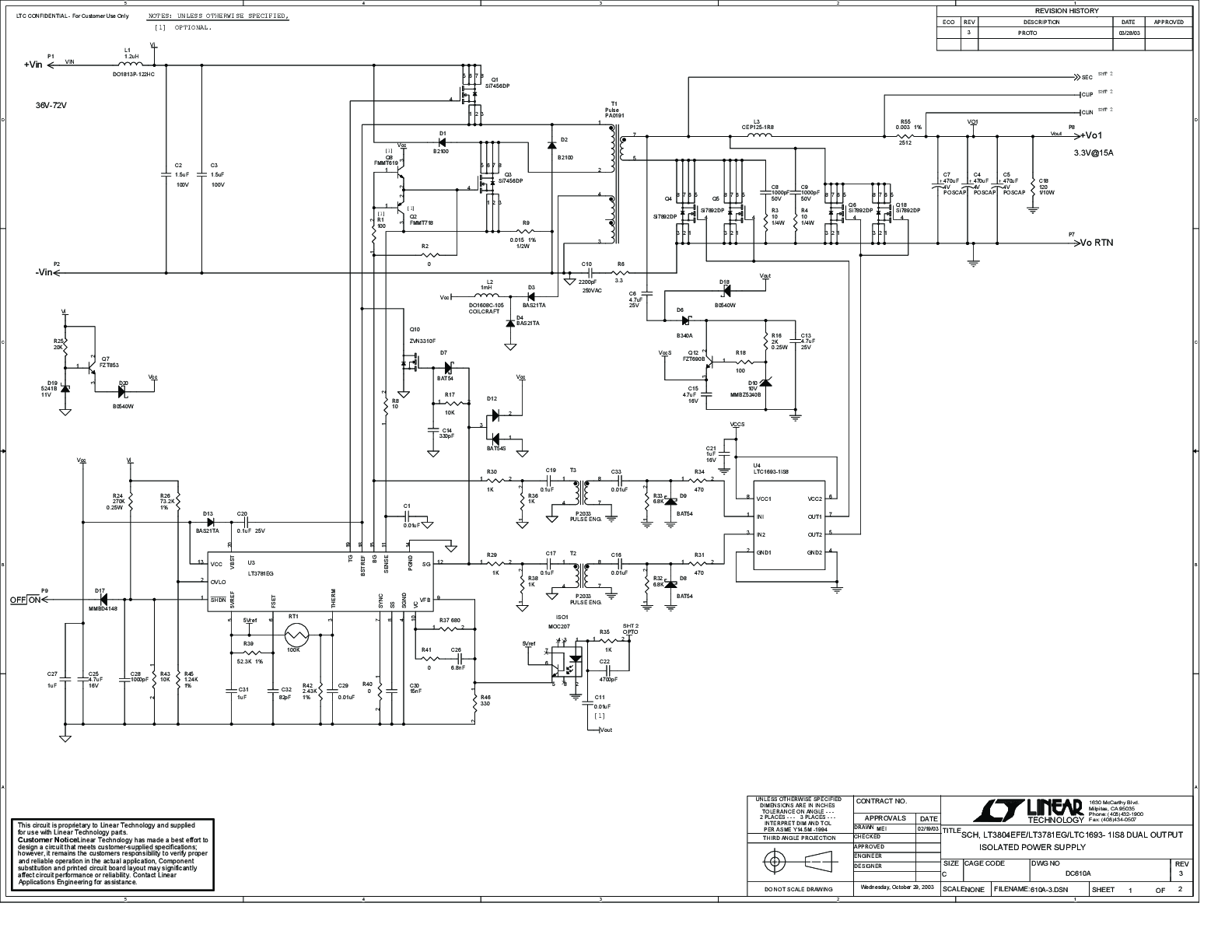

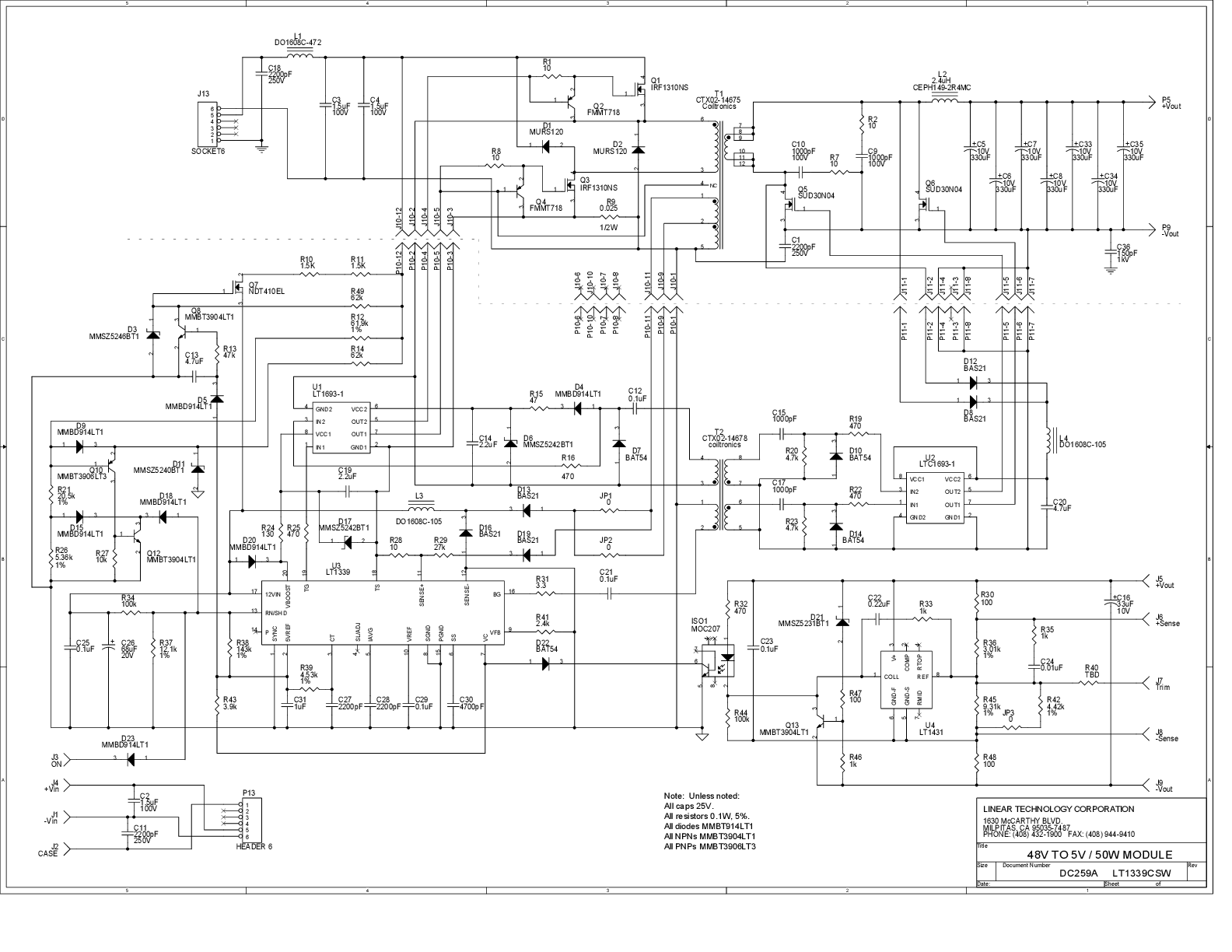

评估套件 (2)

参考资料

  • 查看全部 (11)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 应用笔记 (2)
  • 用户手册 (2)
  • 设计笔记 (2)
  • 技术文章 (3)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LTC1693-1
    LTC1693-2
    LTC1693-3
    LTC1693-5

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC1693-1CS8#PBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
    LTC1693-1CS8#TRPBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
    LTC1693-1IS8#PBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
    LTC1693-1IS8#TRPBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
    LTC1693-2CS8#PBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
    LTC1693-2CS8#TRPBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
    LTC1693-2IS8#PBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
    LTC1693-2IS8#TRPBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
    LTC1693-3CMS8#PBF 材料声明 质量和可靠性 8-Lead MSOP
    LTC1693-3CMS8#TRPBF 材料声明 质量和可靠性 8-Lead MSOP
