LTC1647

双通道热插拔控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 允许在带电背板上安全地进行电路板的插拔操作
  • 可编程电子电路断路器
  • 故障 (FAULT) 输出指示
  • 可编程电源电压上电速率
  • 用于外部 MOSFET 开关的高端驱动
  • 电源电压控制范围:2.7V 至 16.5V
  • 欠压闭锁



更多细节
show more Icon

LTC®1647-1 / LTC1647-2 / LTC1647-3 是双通道热插拔 (Hot Swap) 控制器,允许在带电背板上安全地进行电路板的插拔操作。

通过采用外部 N 沟道 MOSFET,能够以一种可编程速率使电路板电源电压斜坡上升。一个高端开关驱动器用于控制 MOSFET 栅极,以获得 2.7V 至 16.5V 的电压电源范围。一个可编程电子电路断路器负责提供针对过载和短路故障的保护功能。ON 引脚用于控制电路板电源或清除某种故障。

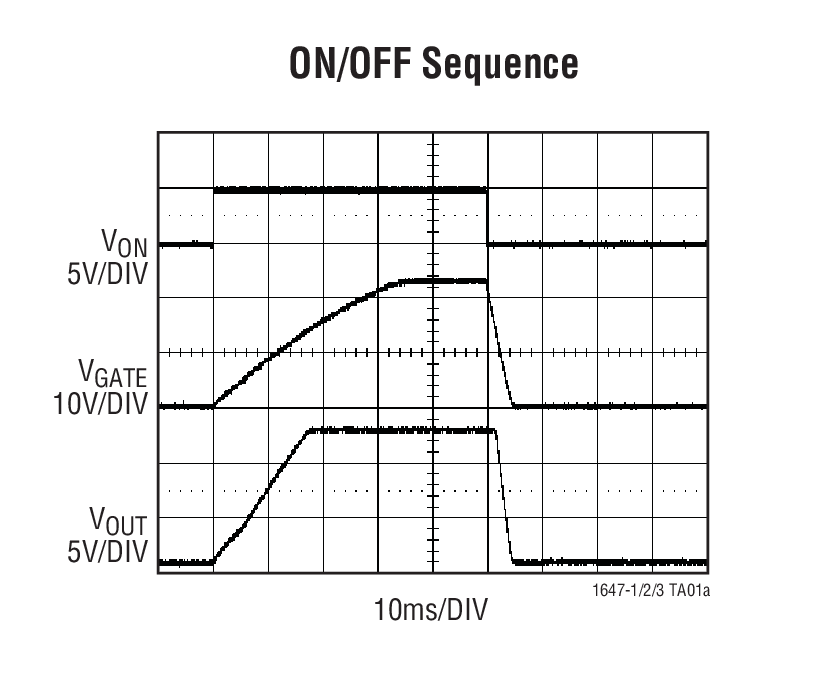

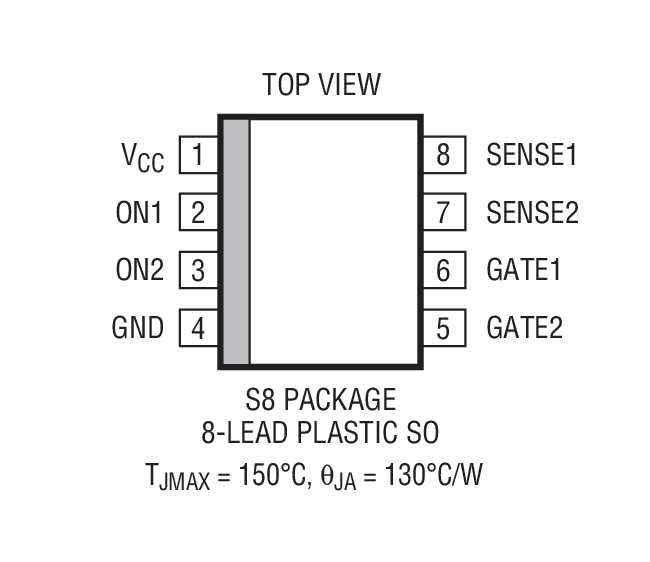

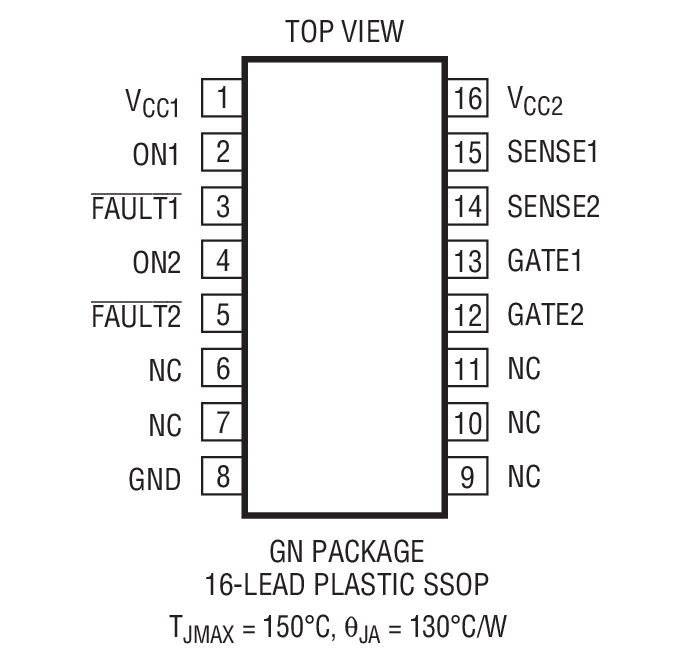

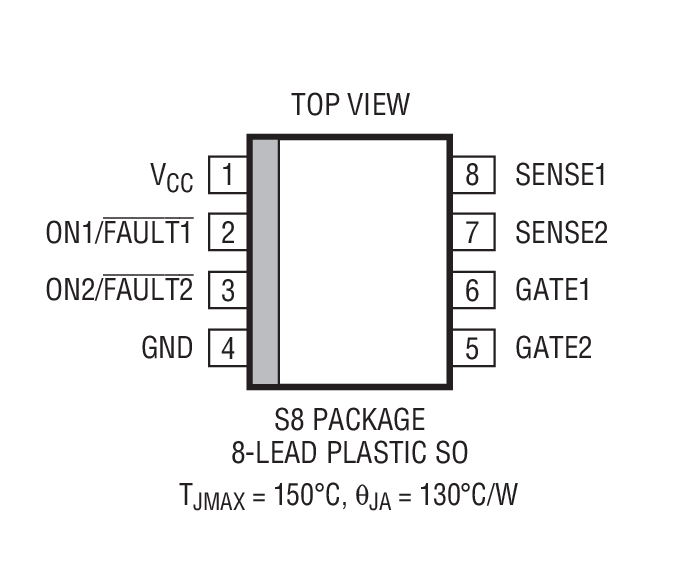

LTC1647-1 是一款双通道热插拔控制器,具有一个公用 VCC 引脚和单独的 ON 引脚,采用 SO-8 封装。LTC1647-2 与 LTC1647-1 相似,但整合了一个故障状态标记并在 ON 引脚上提供了自动重试功能,而且也采用 SO-8 封装。LTC1647-3 具有用于每个通道的专用 VCC 引脚、ON 引脚和 FAULT 状态引脚,并采用 16 引脚窄体 SSOP 封装。




Applications

  • 带电电路板插入
  • 电子电路断路器
  • 便携式计算机设备插架
  • 热插拔式磁盘驱动器



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC1647-1CS8#PBF
  • HTML
  • HTML
LTC1647-1CS8#TRPBF
  • HTML
  • HTML
LTC1647-1IS8#PBF
  • HTML
  • HTML
LTC1647-1IS8#TRPBF
  • HTML
  • HTML
LTC1647-2CS8#PBF
  • HTML
  • HTML
LTC1647-2CS8#TRPBF
  • HTML
  • HTML
LTC1647-2IS8#PBF
  • HTML
  • HTML
LTC1647-2IS8#TRPBF
  • HTML
  • HTML
LTC1647-3CGN#PBF
  • HTML
  • HTML
LTC1647-3CGN#TRPBF
  • HTML
  • HTML
LTC1647-3IGN#PBF
  • HTML
  • HTML
LTC1647-3IGN#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1647-1CS8#PBF

量产

LTC1647-1CS8#TRPBF

量产

LTC1647-1IS8#PBF

量产

LTC1647-1IS8#TRPBF

量产

LTC1647-2CS8#PBF

量产

LTC1647-2CS8#TRPBF

量产

LTC1647-2IS8#PBF

量产

LTC1647-2IS8#TRPBF

量产

6月 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1647-1CS8#PBF

量产

LTC1647-1CS8#TRPBF

量产

LTC1647-1IS8#PBF

量产

LTC1647-1IS8#TRPBF

量产

LTC1647-2CS8#PBF

量产

LTC1647-2CS8#TRPBF

量产

LTC1647-2IS8#PBF

量产

LTC1647-2IS8#TRPBF

量产

10月 3, 2024

- 24_0235

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC1647-3CGN#PBF

量产

LTC1647-3CGN#TRPBF

量产

LTC1647-3IGN#PBF

量产

LTC1647-3IGN#TRPBF

量产

10月 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC1647-3CGN#PBF

量产

LTC1647-3CGN#TRPBF

量产

LTC1647-3IGN#PBF

量产

LTC1647-3IGN#TRPBF

量产

4月 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC1647-3CGN#PBF

量产

LTC1647-3CGN#TRPBF

量产

LTC1647-3IGN#PBF

量产

LTC1647-3IGN#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1647-1CS8#PBF

量产

LTC1647-1CS8#TRPBF

量产

LTC1647-1IS8#PBF

量产

LTC1647-1IS8#TRPBF

量产

LTC1647-2CS8#PBF

量产

LTC1647-2CS8#TRPBF

量产

LTC1647-2IS8#PBF

量产

LTC1647-2IS8#TRPBF

量产

6月 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1647-1CS8#PBF

量产

LTC1647-1CS8#TRPBF

量产

LTC1647-1IS8#PBF

量产

LTC1647-1IS8#TRPBF

量产

LTC1647-2CS8#PBF

量产

LTC1647-2CS8#TRPBF

量产

LTC1647-2IS8#PBF

量产

LTC1647-2IS8#TRPBF

量产

10月 3, 2024

- 24_0235

arrow down

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC1647-3CGN#PBF

量产

LTC1647-3CGN#TRPBF

量产

LTC1647-3IGN#PBF

量产

LTC1647-3IGN#TRPBF

量产

10月 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC1647-3CGN#PBF

量产

LTC1647-3CGN#TRPBF

量产

LTC1647-3IGN#PBF

量产

LTC1647-3IGN#TRPBF

量产

4月 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC1647-3CGN#PBF

量产

LTC1647-3CGN#TRPBF

量产

LTC1647-3IGN#PBF

量产

LTC1647-3IGN#TRPBF

量产

软件和型号相关生态系统

评估套件 1

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

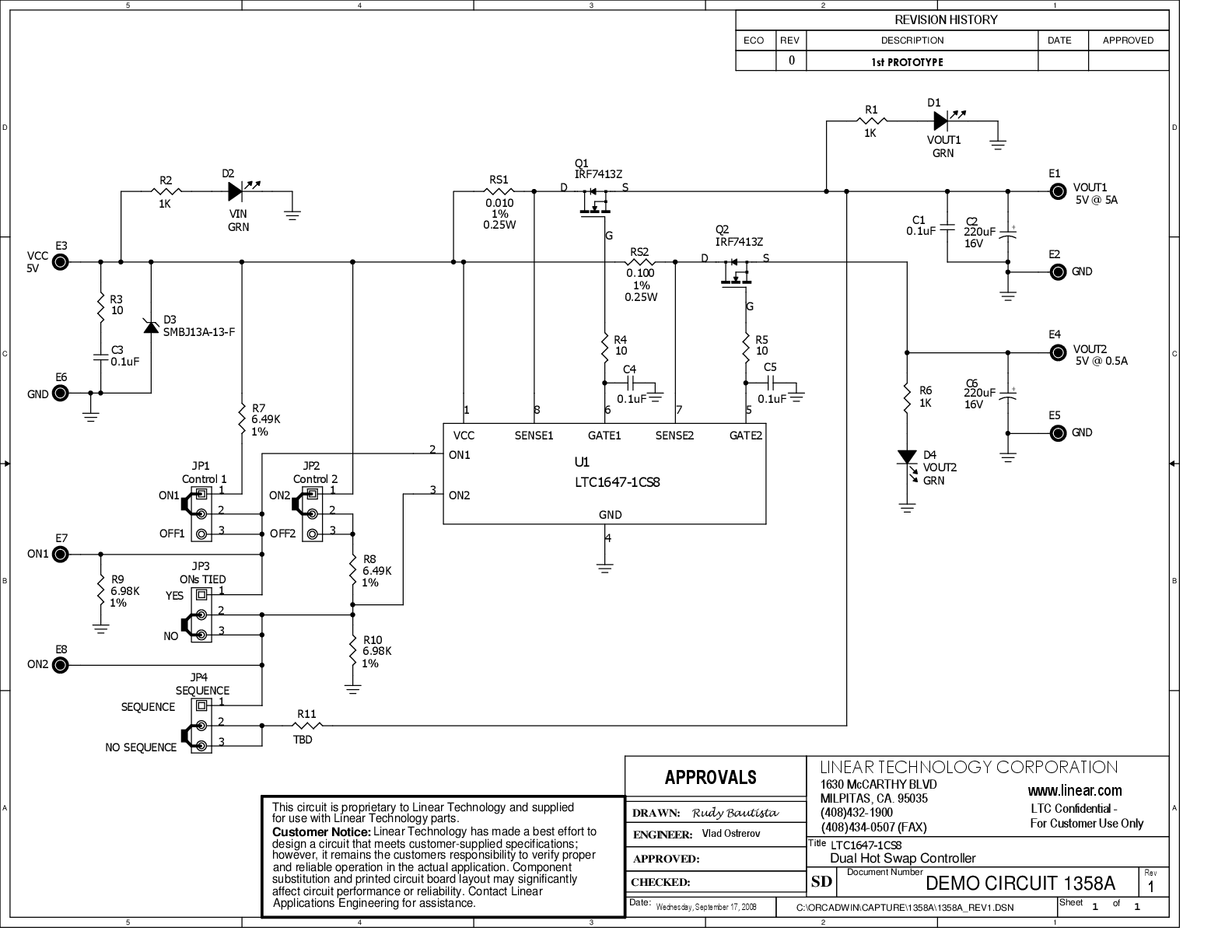

启动此部分的现成LTspice演示电路:
