概览
优势和特点
- 允许电路板在带电 CompactPCI™ 总线安全地进行插拔操作
- 控制 3.3V 和 / 或 5V 电源
- 在上电期间的可编程折返电流限制
- 双级电路断路器保护电源免遭过流和短路故障损坏
- Local_PCI_RST＃ 片上逻辑
- 在板卡插拔时的 PRECHARGE 输出偏置 I/O 引脚
- 用户可编程电源电压上电速率
- 外部 N 通道 MOSFET 的 15V 高压侧驱动
- PWRGD、RESETOUT 和 FAULT 输出
产品详情

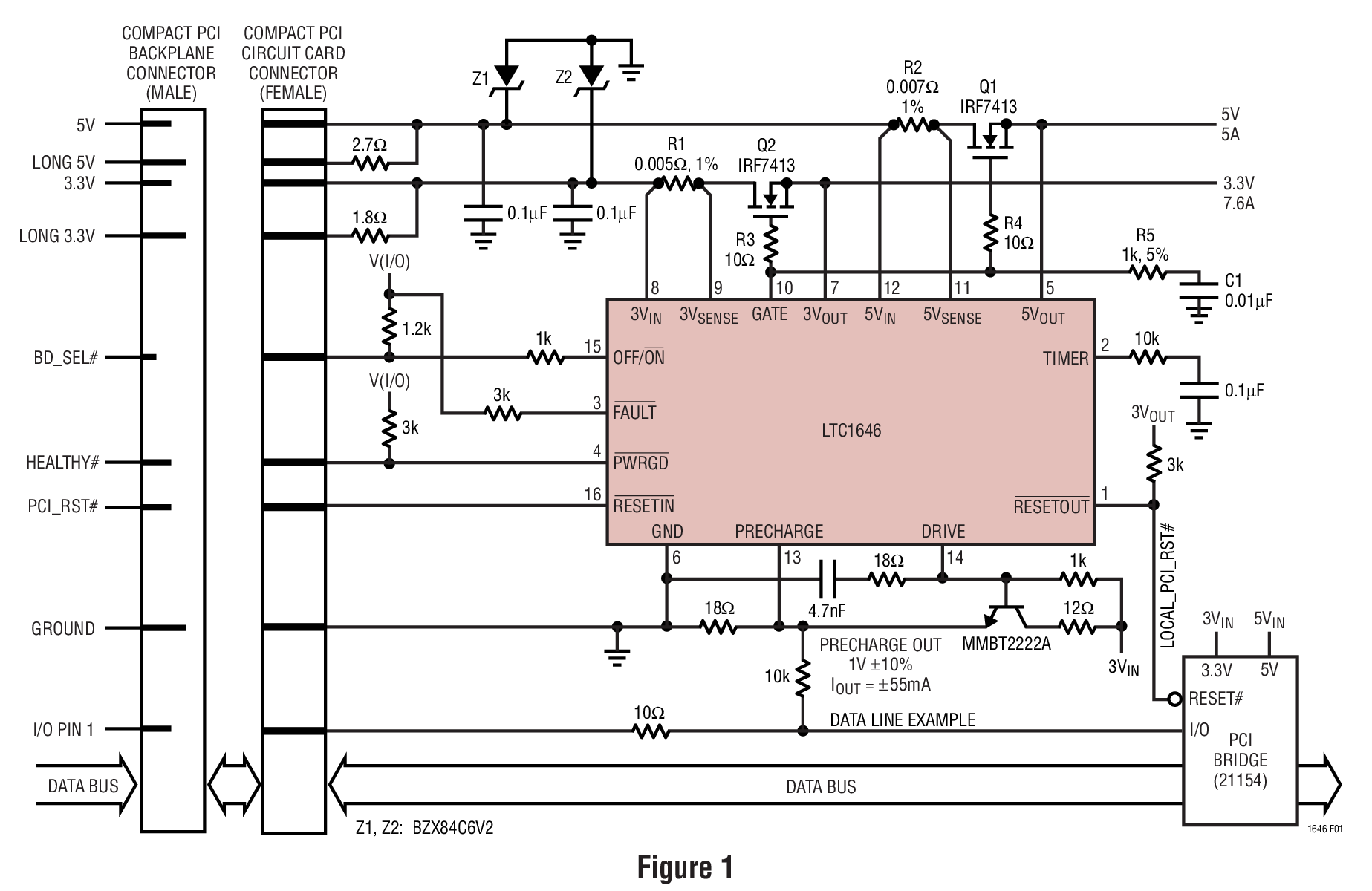

LTC®1646 是热插拔 (Hot Swap™) 控制器，允许电路板在带电的 CompactPCI 总线插槽安全地进行插拔操作。两个外部 N 通道三极管控制 3.3V 和 5V 电源。电源能够在电流限制或可编程的速率情况下斜坡上升。电子电路断路器保护两个电源免遭过流故障情况损坏。PWRGD 输出指示何时所有电源电压都在容差范围内。采用 OFF/ON 引脚对电路板进行循环操作或对电路断路器复位。PRECHARGE 输出可在板卡插拔时用来偏置总线 I/O 引脚。 PCI_RST＃ 是逻辑地在片上与 HEALTY# 结合以产生 LOCAL_PCI_RST＃，如果任一电源电压不在容差范围内，这可用于复位 CPCI 卡逻辑。

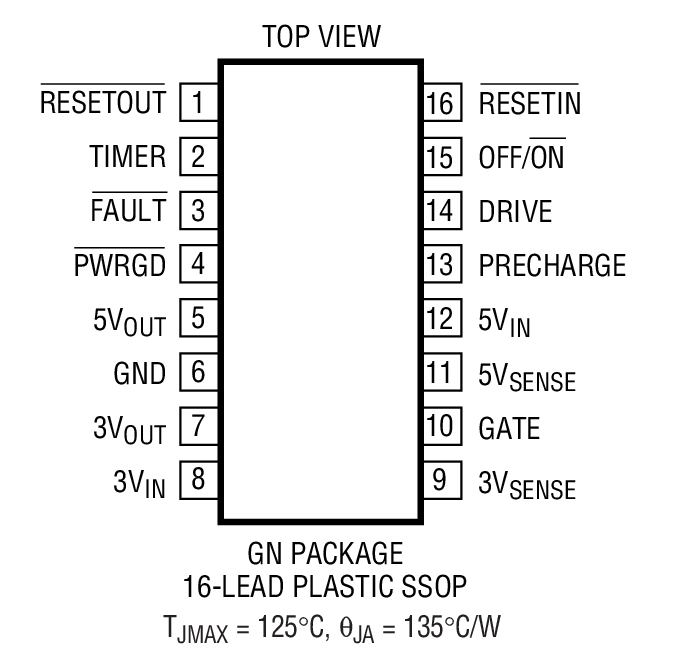

LTC1646 采用 16 引脚窄体 SSOP 封装。
应用
- CompactPCI 总线可插拔的电路板
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R318 Reliability Data3/22/2018
-

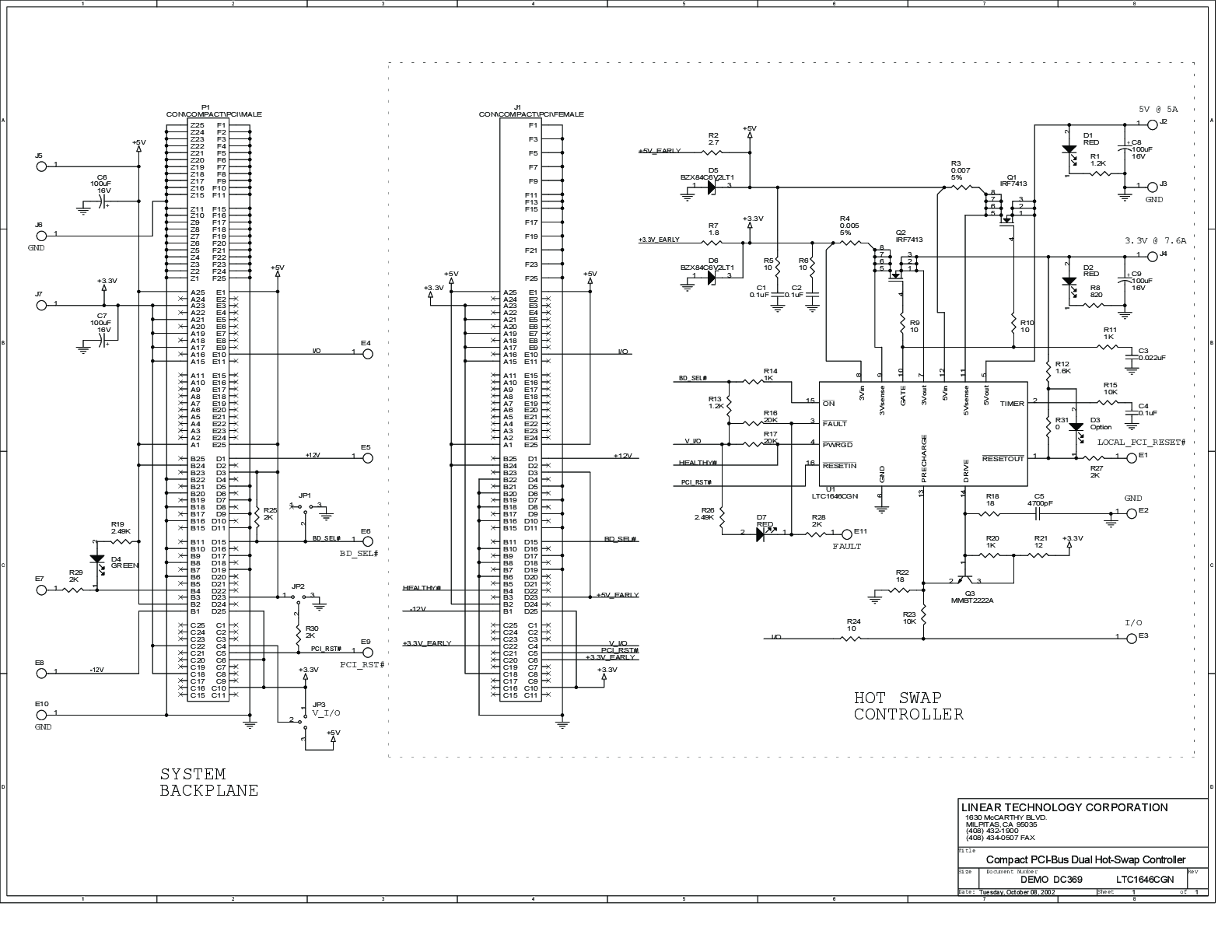

DC369A - Demo Manual9/24/2009
-
Hot Swap Controllers8/2/2023
工具及仿真模型
LTspice中提供以下器件型号：
LTC1646
