概览

优势和特点

  • 允许将电路板从带电的背板安全地插入和拔出
  • 可设置的电源时序
  • 可设置的电子断路器
  • 用户可设置对电源电压的加电速率和断电速率
  • 对外接 N 沟道场效应晶体管 (FET) 的高端驱动器
  • 能对 1.2V 至 12V 的电源电压进行控制
  • 保证有良好的加电性能
  • 欠压关断
  • 尖峰信号滤波器防止产生对 RESET 的干扰信号
  • 8 引脚和 14 引脚 SO 封装

产品详情

LTC®1645 是一种允许将电路板从带电的背板安全地插入和拔出的双路 Hot Swap™ 热插拔控制器。利用外接 N 沟道调整管，电源电压能以设定速率斜坡式上升。两个高端开关驱动器对 N 沟道栅极进行控制，以提供 1.2V 至 12V 范围的电源电压。两路电压即可分别设置斜坡式上升和下降，又可同时控制电压上升和下降速率，以确保电源电压在两个输出端的跟踪。

LTC1645 带有可设置电子断路器以防止任何一个输出端发生短路。当电源电压下降到低于用户设置的电压时，RESET 输出可用来产生系统复位。为了监测第二路电源电压，它还提供了另一个备用的比较器。

LTC1645 采用 8 引脚和 14 引脚 SO 封装。


应用

  • 带电电路板的插入
  • 电源定序
  • 电子断路器

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

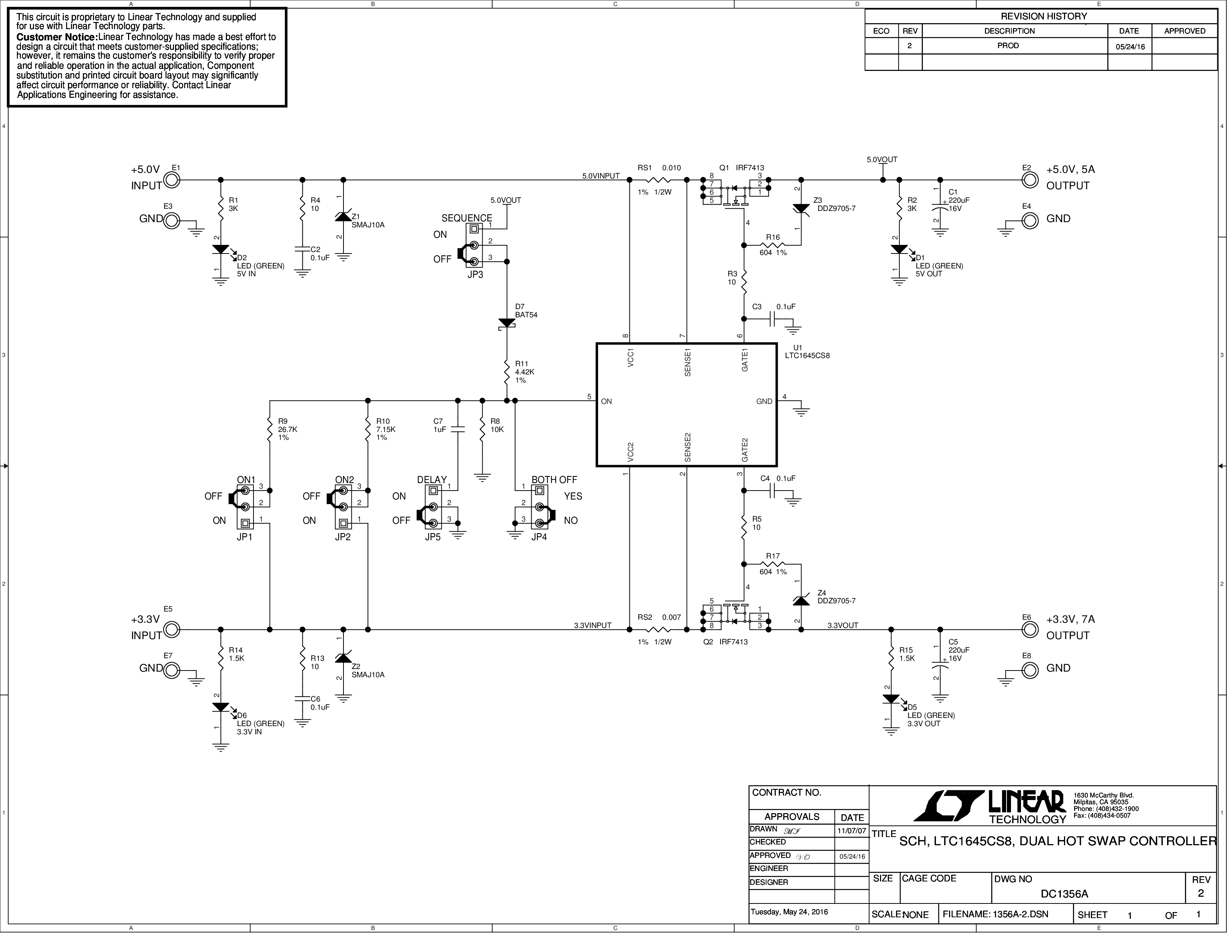

评估套件 (1)

参考资料

  • 查看全部 (8)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 设计笔记 (2)
  • 产品选择卡 (1)
  • 技术文章 (2)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LTC1645

    配套产品推荐

    LTC1645 配套产品

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC1645CS#PBF 材料声明 质量和可靠性 14-Lead SOIC (Narrow 0.15 Inch)
    LTC1645CS#TRPBF 材料声明 质量和可靠性 14-Lead SOIC (Narrow 0.15 Inch)
    LTC1645CS8#PBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
    LTC1645CS8#TRPBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
    LTC1645IS#PBF 材料声明 质量和可靠性 14-Lead SOIC (Narrow 0.15 Inch)
    LTC1645IS#TRPBF 材料声明 质量和可靠性 14-Lead SOIC (Narrow 0.15 Inch)
    LTC1645IS8#PBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
    LTC1645IS8#TRPBF 材料声明 质量和可靠性 8-Lead SOIC (Narrow 0.15 Inch)
    Wafer Fabrication Data R318 Reliability Data
