LTC1574
过期具内部肖特基二极管的高效率、降压型 DC/DC 转换器
产品详情

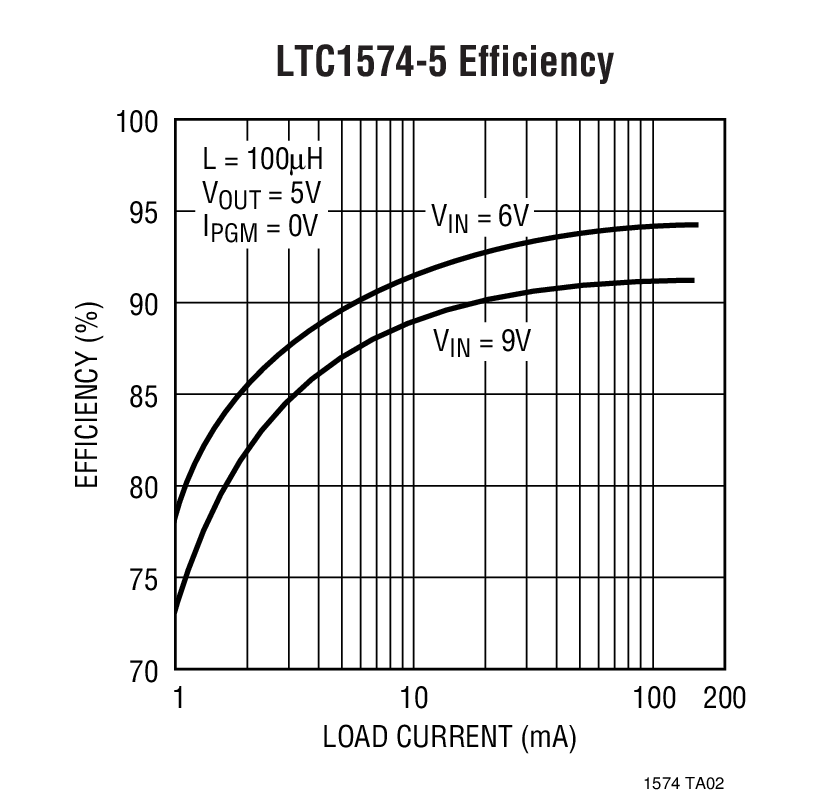

- 高效率:达 94%
- 可在对噪声敏感的产品中使用
- 峰值电感器电流与电感值无关
- 短路保护
- 内部低正向压降肖特基二极管
- 仅需 3 个外部组件
- 宽 VIN 范围:4V 至 18.5V (绝对最大值)
- 低压差操作
- 低电池电量检测器
- 引脚可选的电流限值
- 内部 0.9Ω 电源开关:VIN < 11V
- 待用电流:130μA
- 低电平有效的微功率停机模式

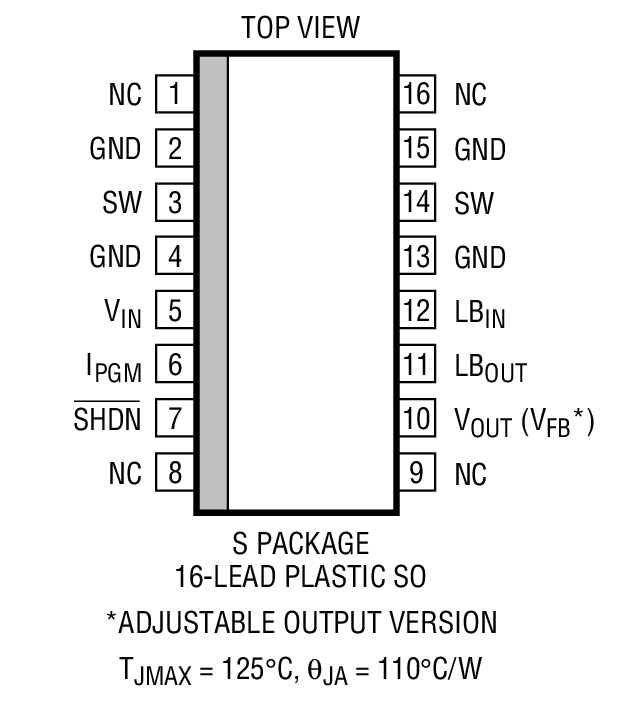

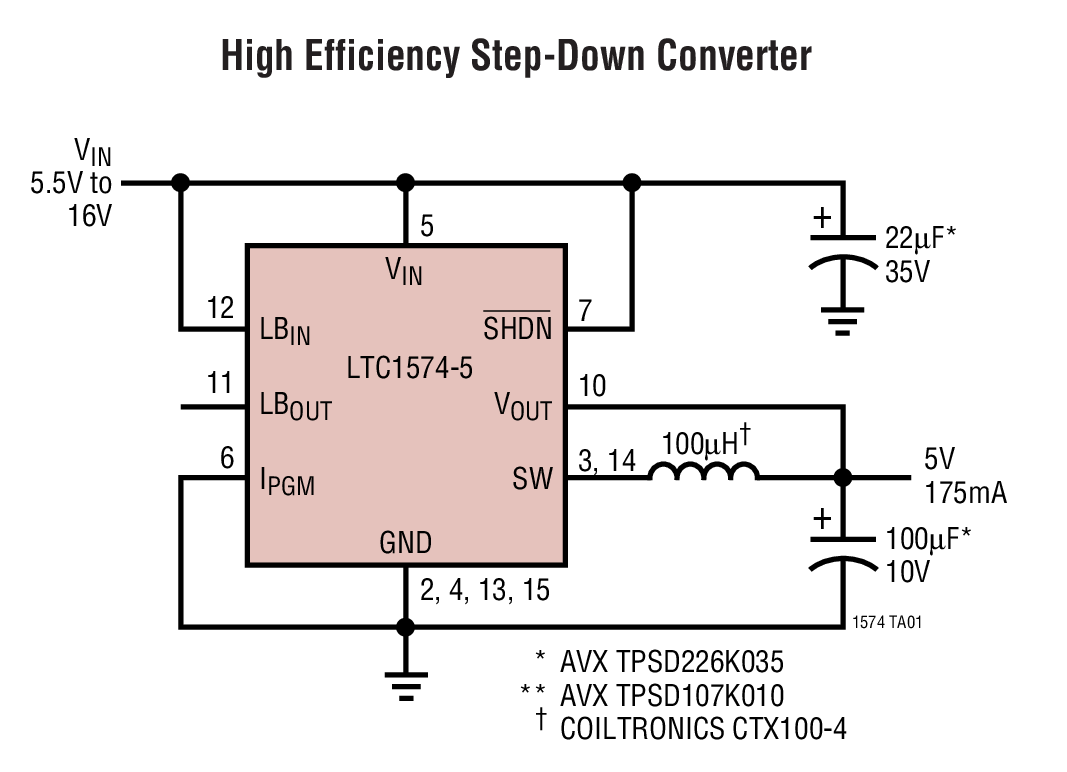

LTC®1574 是一个简单易用的电流模式 DC/DC 转换器系列,其非常适合 9V 至 5V、5V 至 3.3V 和负输出转换操作。利用一个内部 0.9Ω 开关 (在 12V 电源电压) 和一个低正向压降肖特基二极管 (在 200mA、TA = 25°C 时的典型值为 0.450V),LTC1574 只需 3 个外部组件即可构建一款完整的高效率 DC/DC 转换器。
在无负载情况下,LTC1574 仅吸收 130μA 电流。在停机模式中,该器件仅吸收 2μA 电流,从而使这款转换器成为电池供电型应用的理想选择。在压差条件下,内部 P 沟道 MOSFET 开关持续接通,从而使得用户能够较大限度延长电池电源的工作寿命。
LTC1574 系列的最大电感器电流可通过引脚选择为 340mA 或 600mA,从而针对众多不同的应用优化效率。高达 200kHz 的工作频率允许使用小的表面贴装型电感器和电容器。
对于需要较高输出电流或超高效率的应用,请参见 LTC1148 或 LTC1265 的产品手册。如需了解详细的应用信息,请参阅 LTC1174 的产品手册。
- 负输出转换器
- 降压型转换器
- 存储器备份电源
- 便携式仪器
- 电池供电型设备
- 分布式电源系统
