LT8672

具反向保护功能的有源整流器控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 30
特性
  • AEC-Q100通过汽车应用认证
  • 反向输入保护可达-40V
  • 与肖特基二极管相比,改进了性能
    • 将功耗降低>90%
    • 将压降降至20mV
  • 超快瞬态响应
    • 整流6VP-P高达50kHz
    • 整流2VP-P高达100kHz
  • 宽工作电压范围:3V至42V
  • 工作模式下的低20µA静态电流
  • 低3.5µA关断电流
  • 精确的1.21V使能引脚阈值
  • 小型10引脚MSOP封装、10引脚3mm × 2mm DFN封装和3mm × 2mm侧可湿DFN封装
更多细节
show more Icon

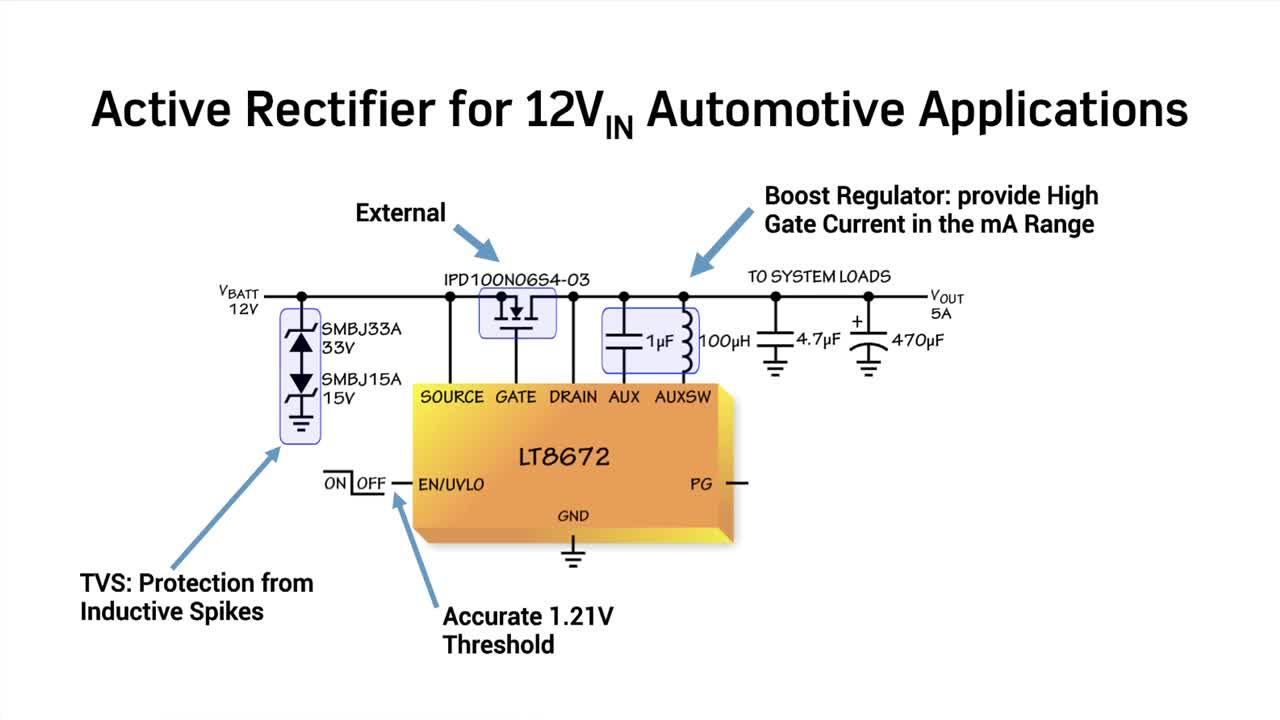

LT®8672 是用于反向输入保护的有源整流器控制器。该器件驱动一个外部 N 沟道 MOSFET 以取代一个功率肖特基二极管。其非常低的静态电流和快速瞬态响应可满足存在高达 100kHz AC 输入信号之汽车应用中的严苛要求。对这些信号进行整流时在外部 FET 上产生的功耗极少,从而简化了 PCB 上的热管理。

由于压降仅为 20mV,因此 LT8672 解决方案放宽了冷车发动和软启动期间的最小输入电压要求,因而可实现较简单和效率更高的电路。如果输入电源发生故障或短路,则快速关断可较大限度地抑制反向电流瞬变。这款器件提供了一种停机模式,用于把静态电流减小至 3.5μA。

一个集成的辅助升压稳压器提供所需的升压电压以完全接通外部 FET。一个电源良好引脚在外部 FET 准备好接受负载电流时发出指示信号。



应用

  • 汽车电池保护
  • 工业电源
  • 便携式仪表
产品模型 30

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8672EDDB#TRMPBF
  • HTML
  • HTML
LT8672EDDB#TRPBF
  • HTML
  • HTML
LT8672EDDBM#WTRMPBF
  • HTML
  • HTML
LT8672EDDBM#WTRPBF
  • HTML
  • HTML
LT8672EMS#PBF
  • HTML
  • HTML
LT8672EMS#TRPBF
  • HTML
  • HTML
LT8672EMS#WPBF
  • HTML
  • HTML
LT8672EMS#WTRPBF
  • HTML
  • HTML
LT8672HDDB#TRMPBF
  • HTML
  • HTML
LT8672HDDB#TRPBF
  • HTML
  • HTML
LT8672HMS#PBF
  • HTML
  • HTML
LT8672HMS#TRPBF
  • HTML
  • HTML
LT8672HMS#WPBF
  • HTML
  • HTML
LT8672HMS#WTRPBF
  • HTML
  • HTML
LT8672IDDB#TRMPBF
  • HTML
  • HTML
LT8672IDDB#TRPBF
  • HTML
  • HTML
LT8672IDDBM#WTRMPBF
  • HTML
  • HTML
LT8672IDDBM#WTRPBF
  • HTML
  • HTML
LT8672IMS#PBF
  • HTML
  • HTML
LT8672IMS#TRPBF
  • HTML
  • HTML
LT8672IMS#WPBF
  • HTML
  • HTML
LT8672IMS#WTRPBF
  • HTML
  • HTML
LT8672JDDB#TRMPBF
  • HTML
  • HTML
LT8672JDDB#TRPBF
  • HTML
  • HTML
LT8672JDDBM#WTRMPBF
  • HTML
  • HTML
LT8672JDDBM#WTRPBF
  • HTML
  • HTML
LT8672JMS#PBF
  • HTML
  • HTML
LT8672JMS#TRPBF
  • HTML
  • HTML
LT8672JMS#WPBF
  • HTML
  • HTML
LT8672JMS#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT8672EMS#PBF

量产

LT8672EMS#TRPBF

量产

LT8672HMS#PBF

量产

LT8672HMS#TRPBF

量产

LT8672IMS#PBF

量产

LT8672IMS#TRPBF

量产

LT8672JMS#PBF

量产

LT8672JMS#TRPBF

量产

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT8672EMS#PBF

量产

LT8672EMS#TRPBF

量产

LT8672EMS#WPBF

量产

LT8672EMS#WTRPBF

量产

LT8672HMS#PBF

量产

LT8672HMS#TRPBF

量产

LT8672HMS#WPBF

量产

LT8672HMS#WTRPBF

量产

LT8672IMS#PBF

量产

LT8672IMS#TRPBF

量产

LT8672IMS#WPBF

量产

LT8672IMS#WTRPBF

量产

LT8672JMS#PBF

量产

LT8672JMS#TRPBF

量产

LT8672JMS#WPBF

量产

LT8672JMS#WTRPBF

量产

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT8672EMS#WPBF

量产

LT8672EMS#WTRPBF

量产

LT8672HMS#WPBF

量产

LT8672HMS#WTRPBF

量产

LT8672IMS#WPBF

量产

LT8672IMS#WTRPBF

量产

LT8672JMS#WPBF

量产

LT8672JMS#WTRPBF

量产

4月 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT8672EMS#WPBF

量产

LT8672EMS#WTRPBF

量产

LT8672HMS#WPBF

量产

LT8672HMS#WTRPBF

量产

LT8672IMS#WPBF

量产

LT8672IMS#WTRPBF

量产

LT8672JMS#WPBF

量产

LT8672JMS#WTRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT8672EMS#PBF

量产

LT8672EMS#TRPBF

量产

LT8672HMS#PBF

量产

LT8672HMS#TRPBF

量产

LT8672IMS#PBF

量产

LT8672IMS#TRPBF

量产

LT8672JMS#PBF

量产

LT8672JMS#TRPBF

量产

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT8672EMS#PBF

量产

LT8672EMS#TRPBF

量产

LT8672EMS#WPBF

量产

LT8672EMS#WTRPBF

量产

LT8672HMS#PBF

量产

LT8672HMS#TRPBF

量产

LT8672HMS#WPBF

量产

LT8672HMS#WTRPBF

量产

LT8672IMS#PBF

量产

LT8672IMS#TRPBF

量产

LT8672IMS#WPBF

量产

LT8672IMS#WTRPBF

量产

LT8672JMS#PBF

量产

LT8672JMS#TRPBF

量产

LT8672JMS#WPBF

量产

LT8672JMS#WTRPBF

量产

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT8672EMS#WPBF

量产

LT8672EMS#WTRPBF

量产

LT8672HMS#WPBF

量产

LT8672HMS#WTRPBF

量产

LT8672IMS#WPBF

量产

LT8672IMS#WTRPBF

量产

LT8672JMS#WPBF

量产

LT8672JMS#WTRPBF

量产

4月 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT8672EMS#WPBF

量产

LT8672EMS#WTRPBF

量产

LT8672HMS#WPBF

量产

LT8672HMS#WTRPBF

量产

LT8672IMS#WPBF

量产

LT8672IMS#WTRPBF

量产

LT8672JMS#WPBF

量产

LT8672JMS#WTRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

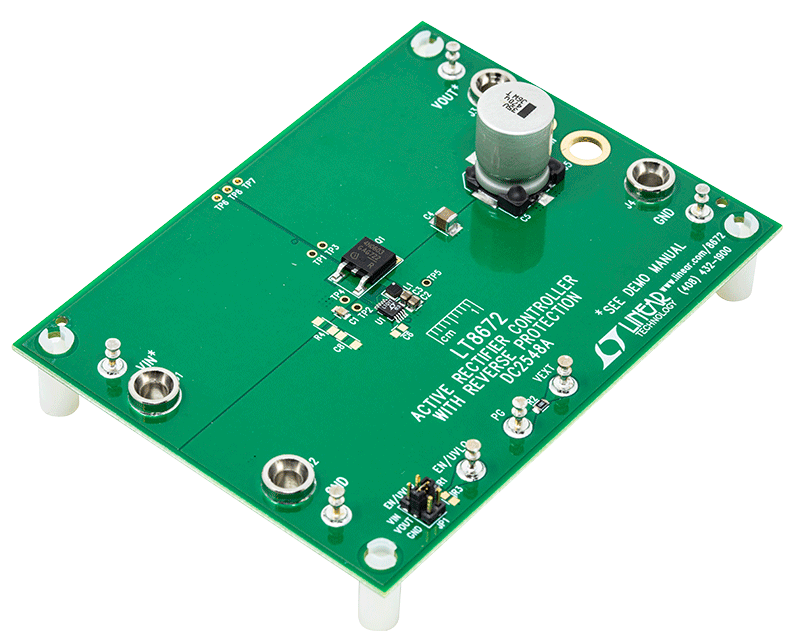

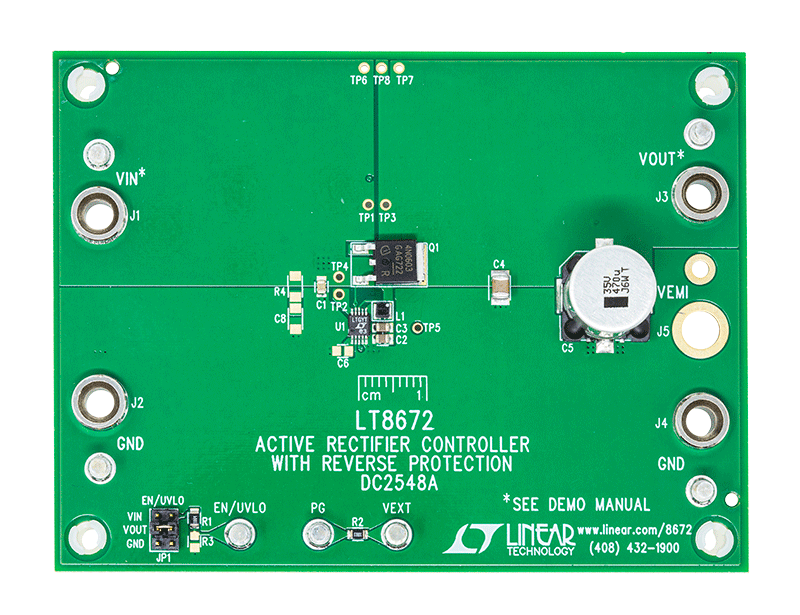

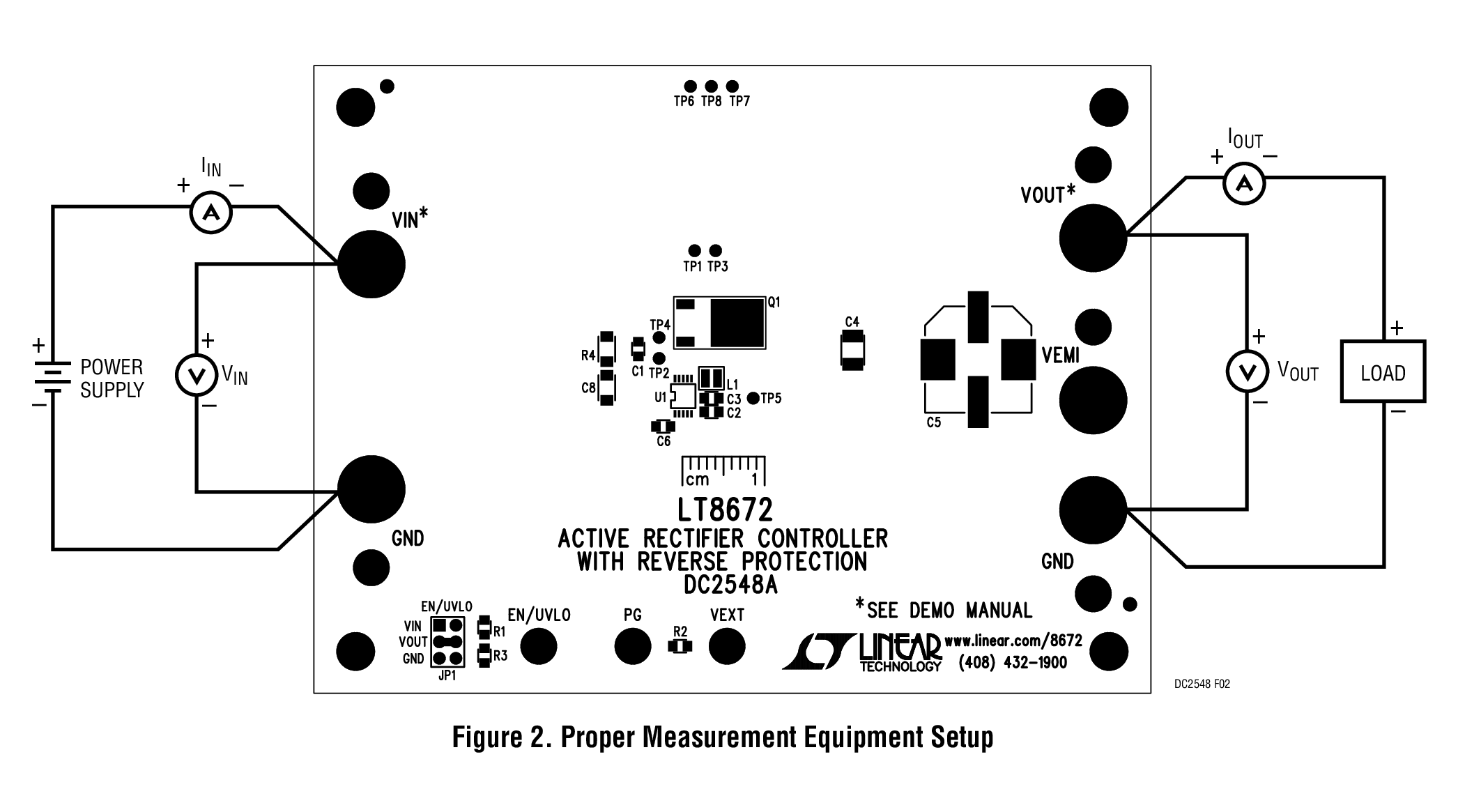

DC2548A

LT8672EMS演示板 | VIN = –15V至35V,输出高达5A

zoom

DC2548A

LT8672EMS演示板 | VIN = –15V至35V,输出高达5A

LT8672EMS演示板 | VIN = –15V至35V,输出高达5A

产品详情

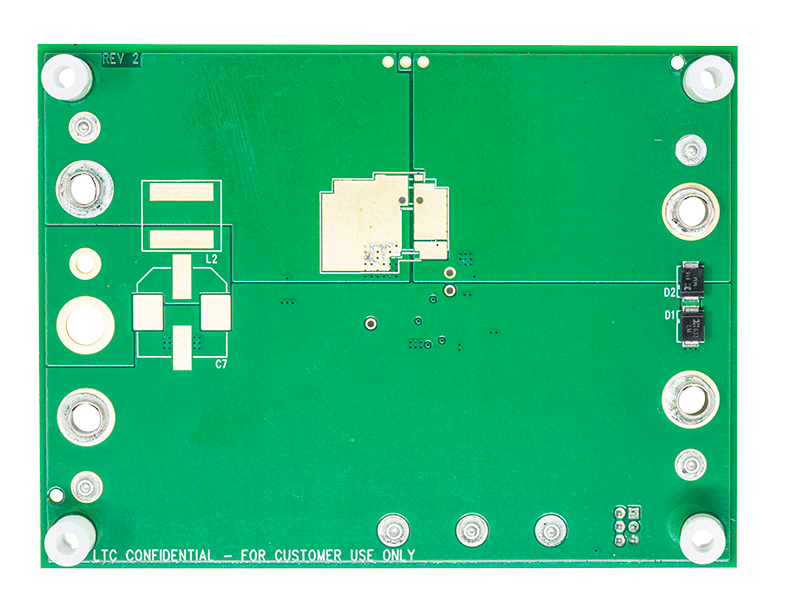

演示电路2548A是一款具有反向保护功能的有源整流器,内置LT8672。该演示板可提供5V负载电流。LT8672的输入电压范围为–40V至+42V。该电路板上使用两个箝位二极管D1和D2,可保护输入端上的IC免受过压尖峰影响,从而将应用的DC输入电压范围限制为–15V至+35V。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 1

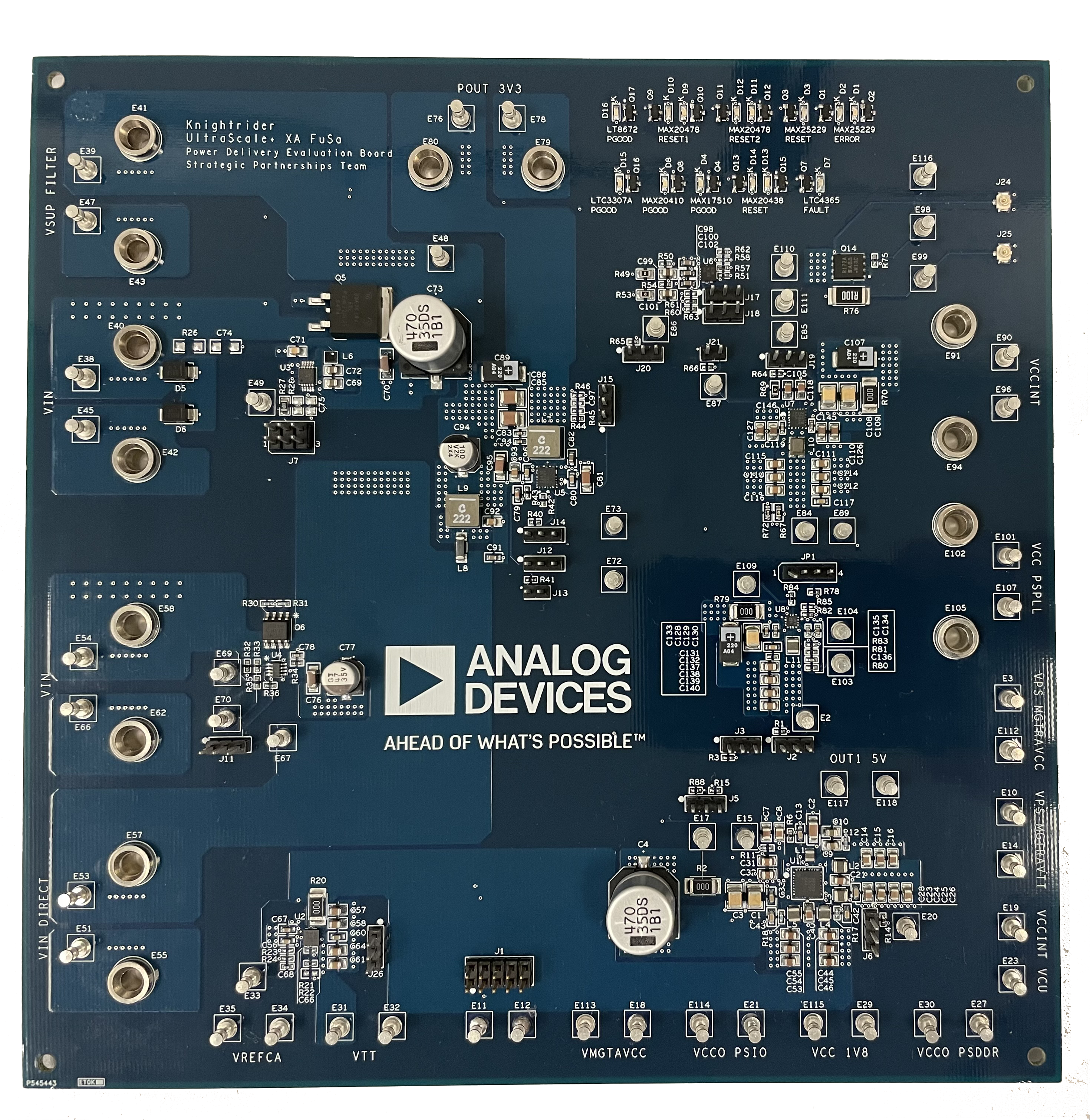

Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board​ - Top View

Automotive ASIL-D Compliant Power Delivery Board

zoomopens a dialog

knightrider-zynq-ultrascale

Automotive ASIL-D Compliant Power Delivery Board

knightrider-zynq-ultrascale

参考设计

tooltip Info:参考设计
Automotive ASIL-D Compliant Power Delivery Board

特性和优点

Xilinx Zynq® UltraScale+™ devices are the industry’s only cost-optimized FPGAs based on an advanced, production-proven 16nm architecture for best-in-class performance/watt.

Analog Devices, Inc. supports ASIL-D compliant automotive power delivery solutions for the Xilinx Zynq UltraScale+ MPSOC. The Knightrider board demonstrates the best-in-class power management supporting ASIL-D compliant solutions for functional safety.

Monolithic solutions are used to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and foot print.

ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

For a complete list power designs and use cases, please contact your local FAE.

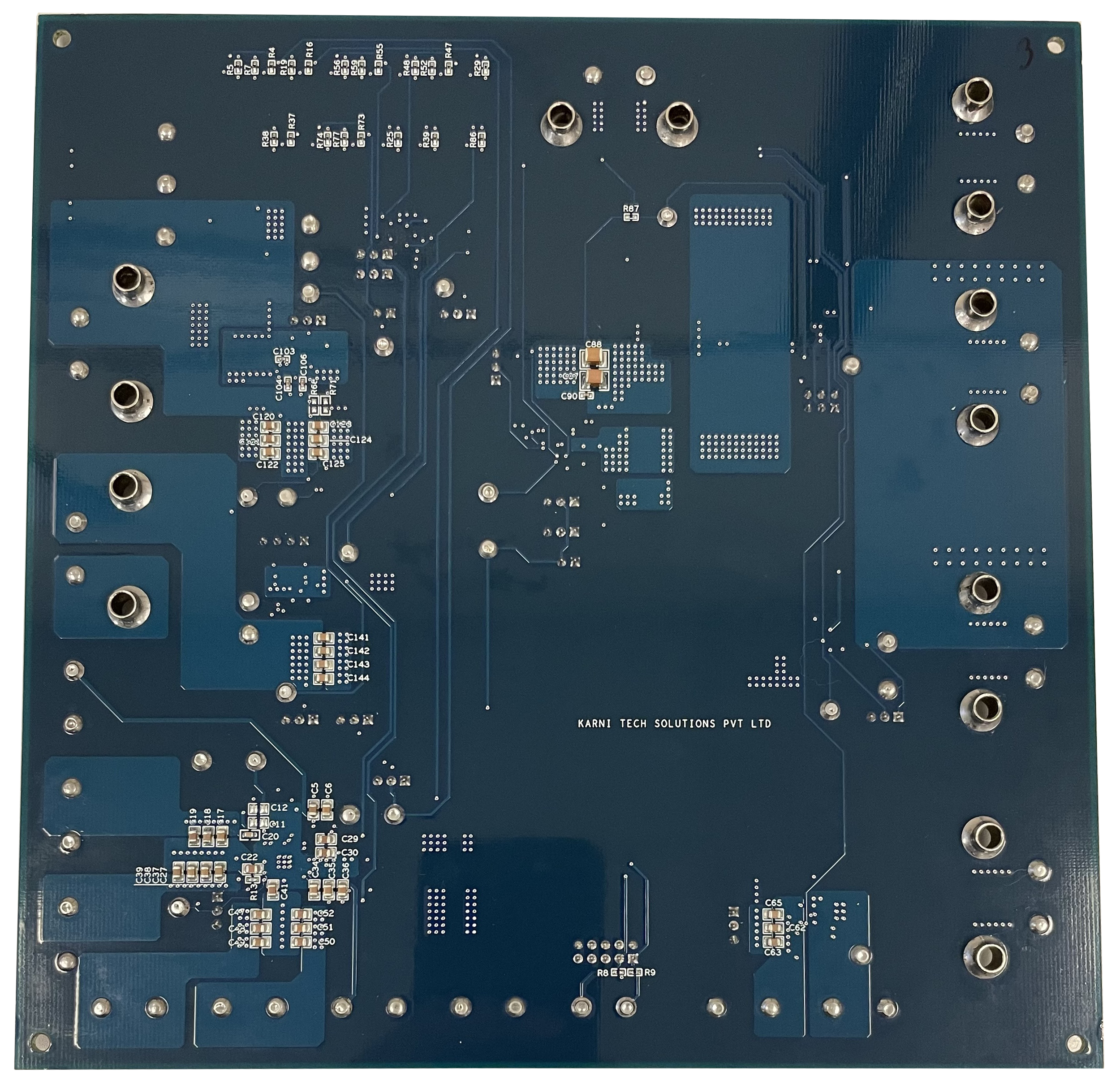

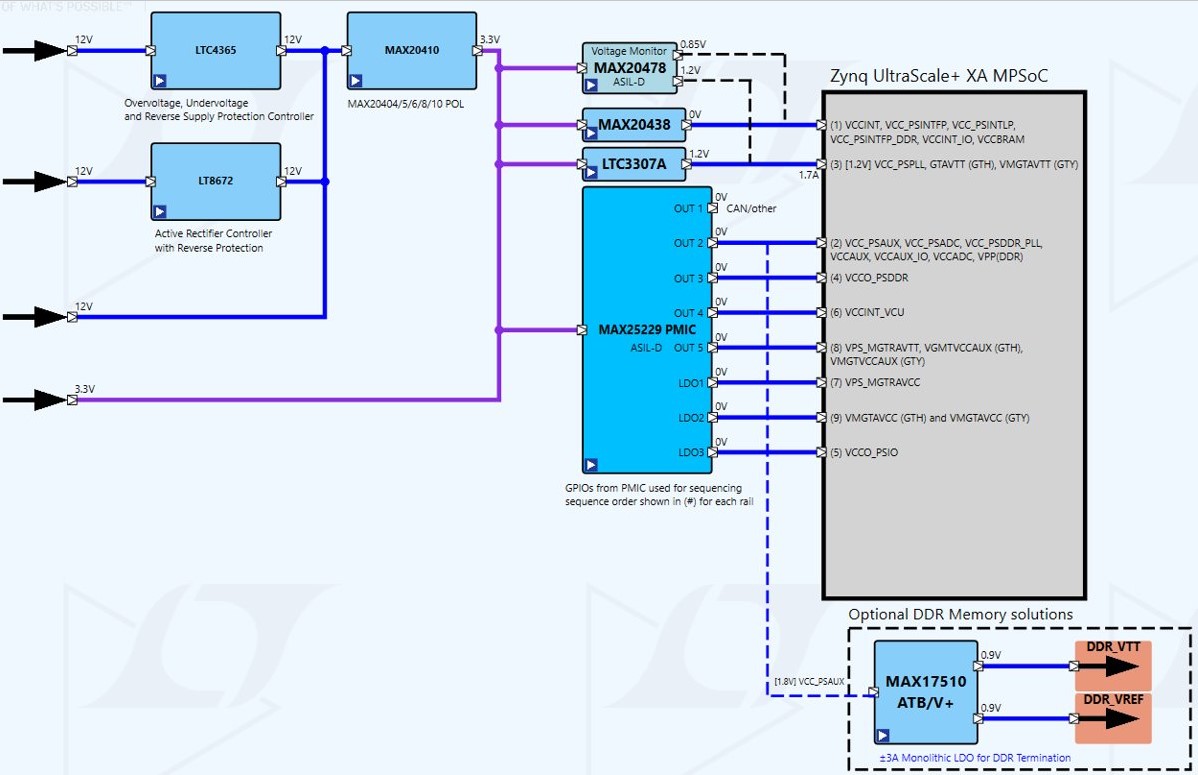

Key Power for full management devices are used as follows:

  • LT8672
  • LTC4365
  • MAX20410
  • MAX20478
  • MAX20438
  • LTC3307
  • MAX25229
  • MAX17510
查看参考设计详情 external link
