4298: 低电压、DDR线性稳压器 Data Sheet (Rev. 8)1/1/1900PDF1M
概览
优势和特点
- 具有限流(3A典型值)功能的内部功率MOSFET
- 快速负载瞬态响应
- 外部基准输入，带基准输出缓冲器
- 1.1V至3.6V电源输入
- ±15mV (最大值)负载调节误差
- 热故障保护
- 关断输入
- 具有2ms (典型值)延时的电源就绪窗比较器
- 小尺寸、10引脚3mm x 3mm TDFN封装
- 陶瓷或聚合物输出电容
产品详情

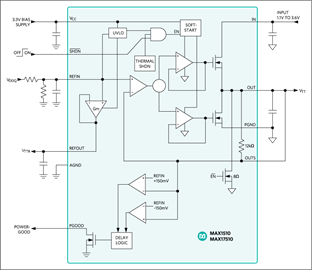

MAX1510/MAX17510 DDR线性稳压器使用内部n沟道MOSFET，可以供出或吸入最高3A (典型值)的峰值电流。该线性稳压器利用低电压电源输入(VIN = 1.1V至3.6V)可以提供精确的0.5V至1.5V输出。MAX1510/MAX17510使用独立的3.3V偏置电源为控制电路供电，并驱动内部n沟道MOSFET。
MAX1510/MAX17510具有电流和温度限制功能，以防线性稳压器损坏。另外，MAX1510/MAX17510能够产生电源就绪(PGOOD)信号，指示输出是否在稳压范围。启动时，PGOOD在输出稳定2ms (典型值)之前保持低电平。内部软启动限制了输入浪涌电流。
MAX1510/MAX17510为需要跟踪输入基准的有源DDR终端总线供电。MAX1510还可用于需要动态调节输出电压的低功耗芯片组和图形处理器内核中。MAX1510/MAX17510采用10引脚、3mm x 3mm薄型DFN封装。
应用
- 有源端接总线
- 芯片组/RAM供电，电压可低至0.5V
- DDR存储器端接
- 图形处理器核电源
- 笔记本电脑与台式计算机
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
