概览
优势和特点
- 可为 LED 提供 3000:1 True Color PWM™ 调光
- 宽 VIN 范围：4.5V 至 60V
- 轨至轨电流检测范围：0V 至 80V
- 内部 80V/3.5A 开关
- 可编程 PWM 调光信号发生器
- 恒定电流 (±3%) 和恒定电压 (±2%) 调节
- 准确的模拟调光
- 可以采用升压、SEPIC、CUK、降压模式、降压-升压模式、或反激式配置来驱动 LED
- 输出短路保护型升压
- 开路 LED 保护和报告
- 可调开关频率：100kHz 至 1MHz
- 具迟滞的可编程 VIN 欠压闭锁 (UVLO)
- 用于电池充电器的 C/10 指示
- 低停机电流：<1μA
- 耐热性能增强型 5mm x 6mm QFN 封装
产品详情

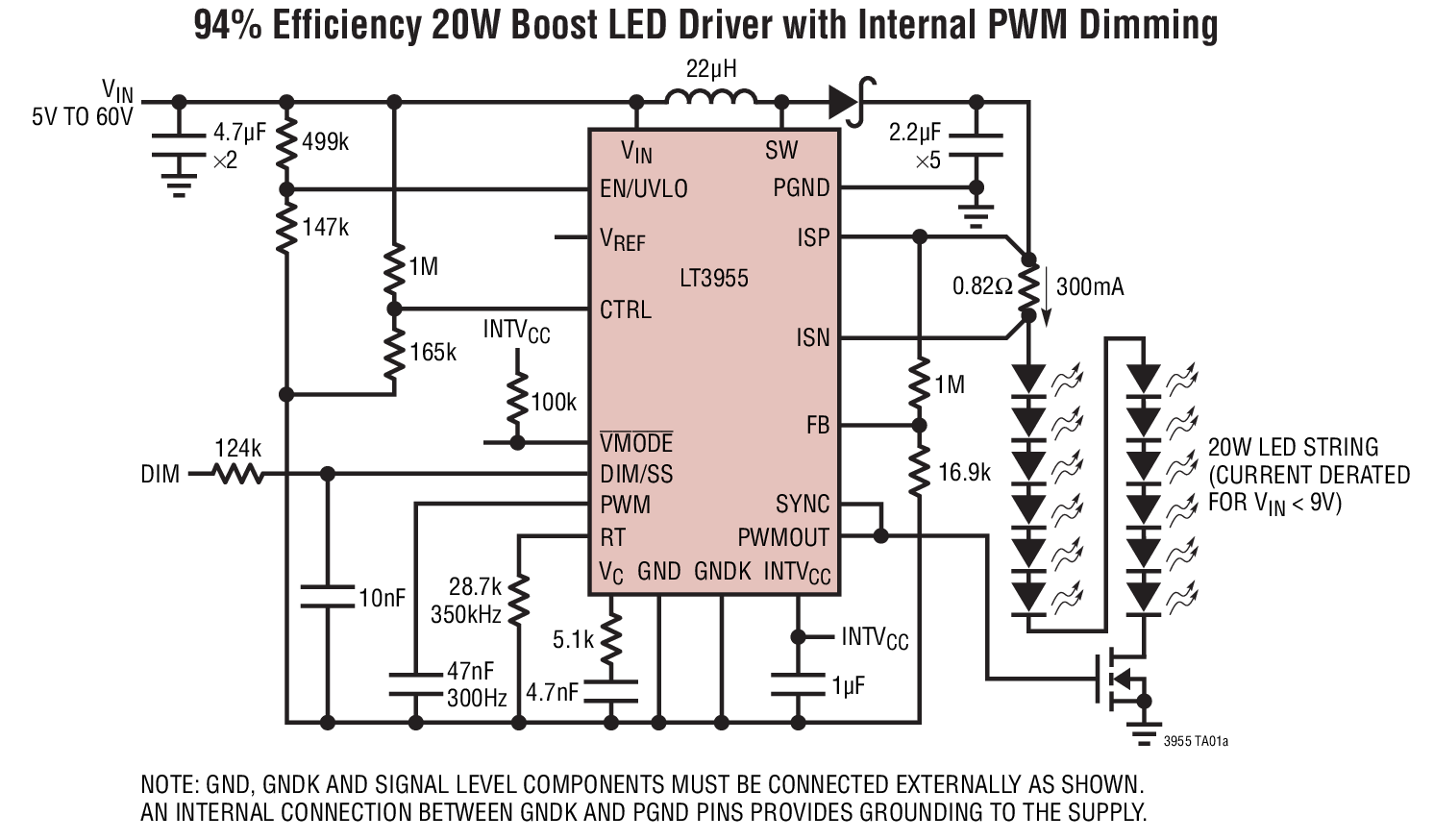

LT®3955 是一款 DC/DC 转换器，专为充当一个恒定电流源和恒定电压调节器而设计。该器件具有一个额定在 80V/3.5A 的内部低端 N 沟道 MOSFET。LT3955 非常适合于驱动大电流 LED，不过同时也拥有使其适合对电池和超级电容器进行充电的特性。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定的操作。一个电压反馈引脚用作多个 LED 保护功能电路的输入，而且还使转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，以优化效率、性能或外部组件尺寸。

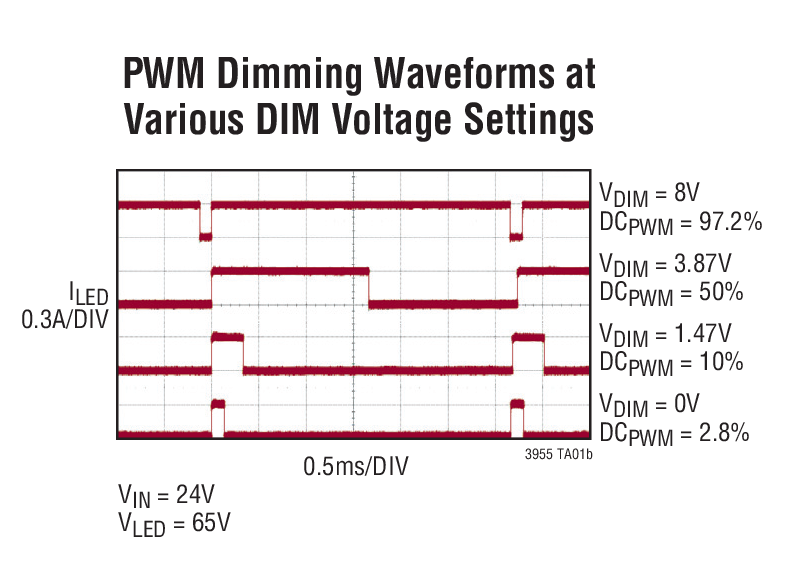

LT3955 在负载的高端或低端检测输出电流。PWM 输入可配置为以固定频率自振荡，并具有 4% 至 96% 的可编程占空比。当由一个外部信号驱动时，PWM 输入可提供高达 3000:1 的 LED 调光比。CTRL 输入则提供了额外的模拟调光能力。
Applications
- 高功率 LED
- 输出短路保护型升压
- 电池和超级电容器充电器
- 准确的电流受限型电压调节器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

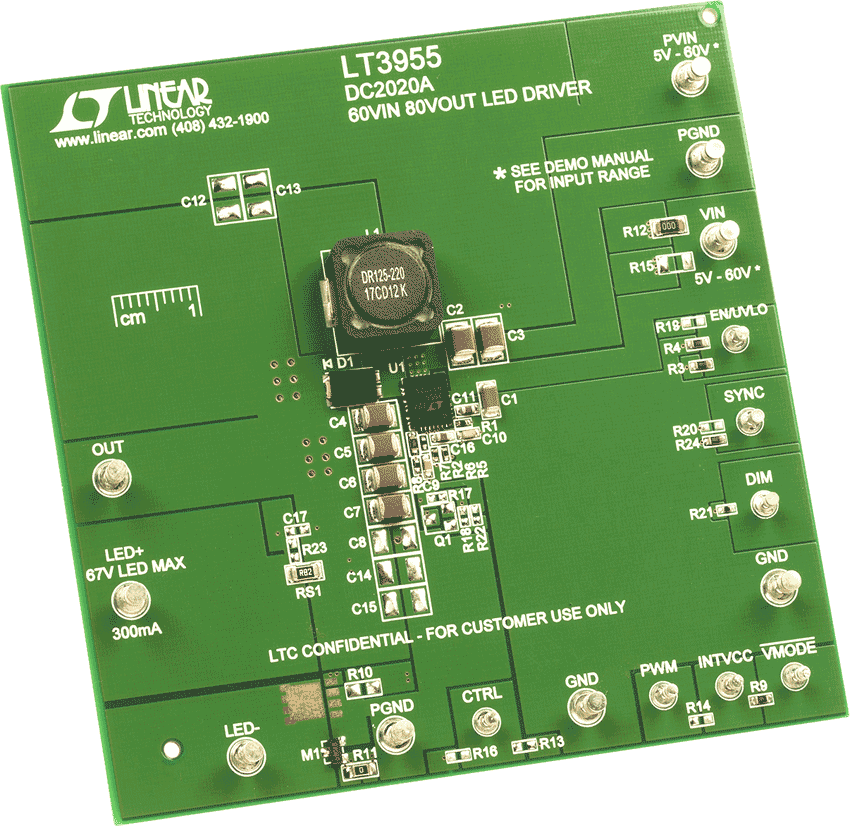

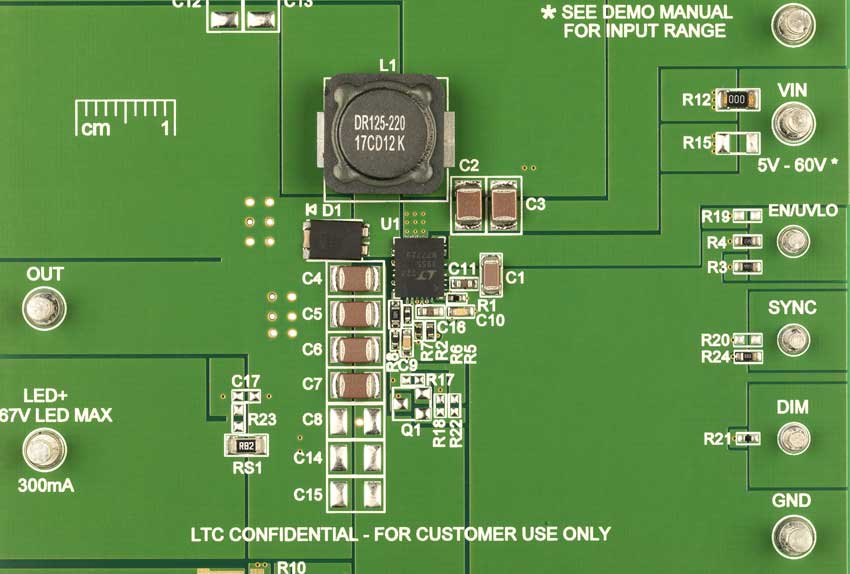

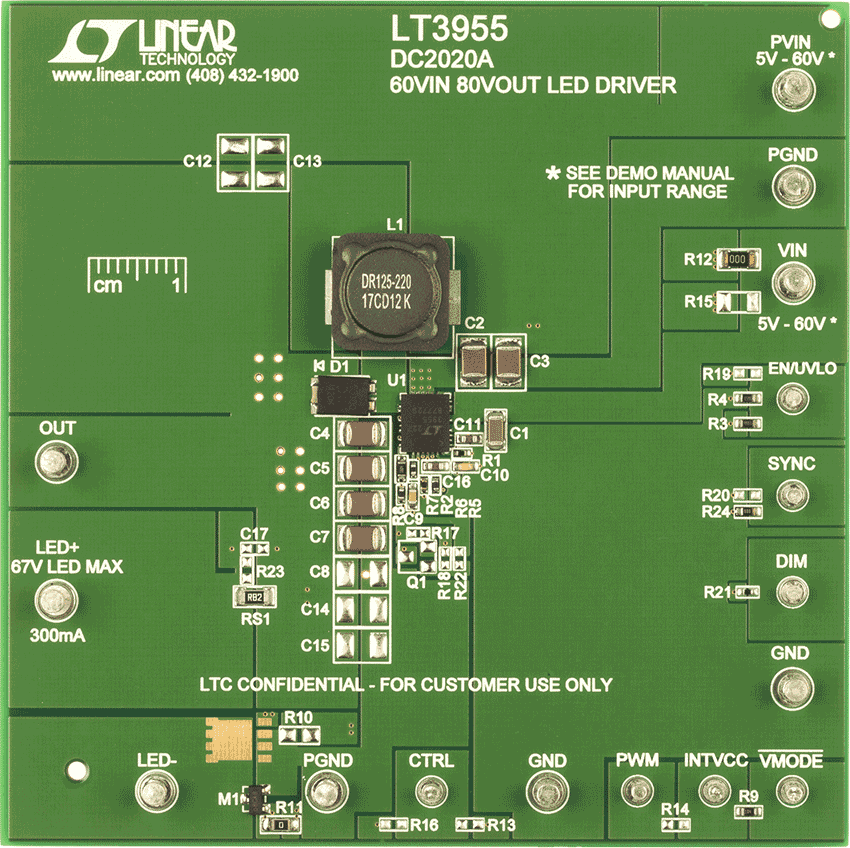

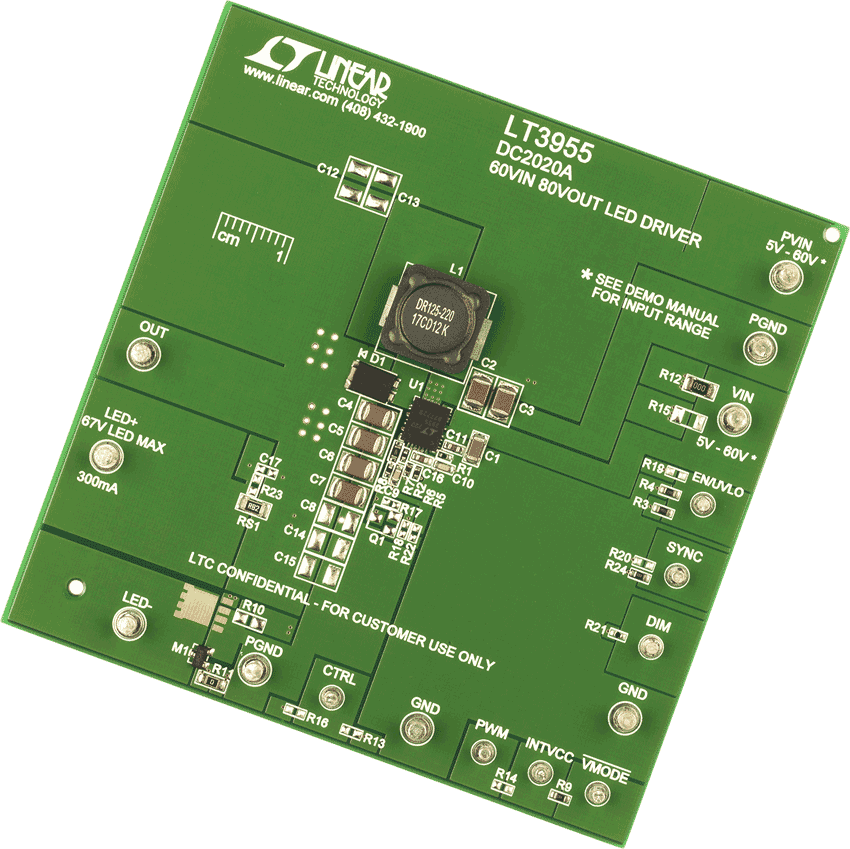

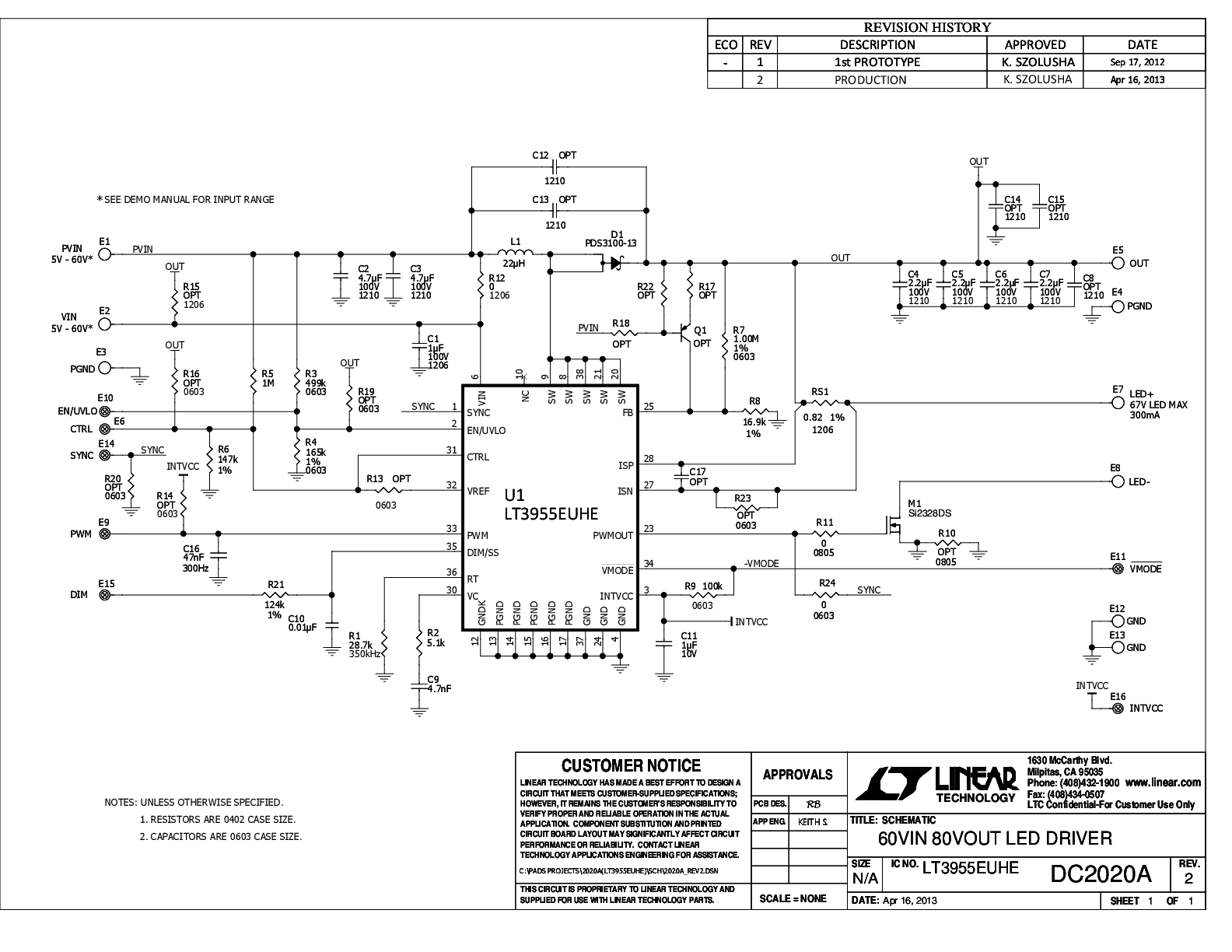

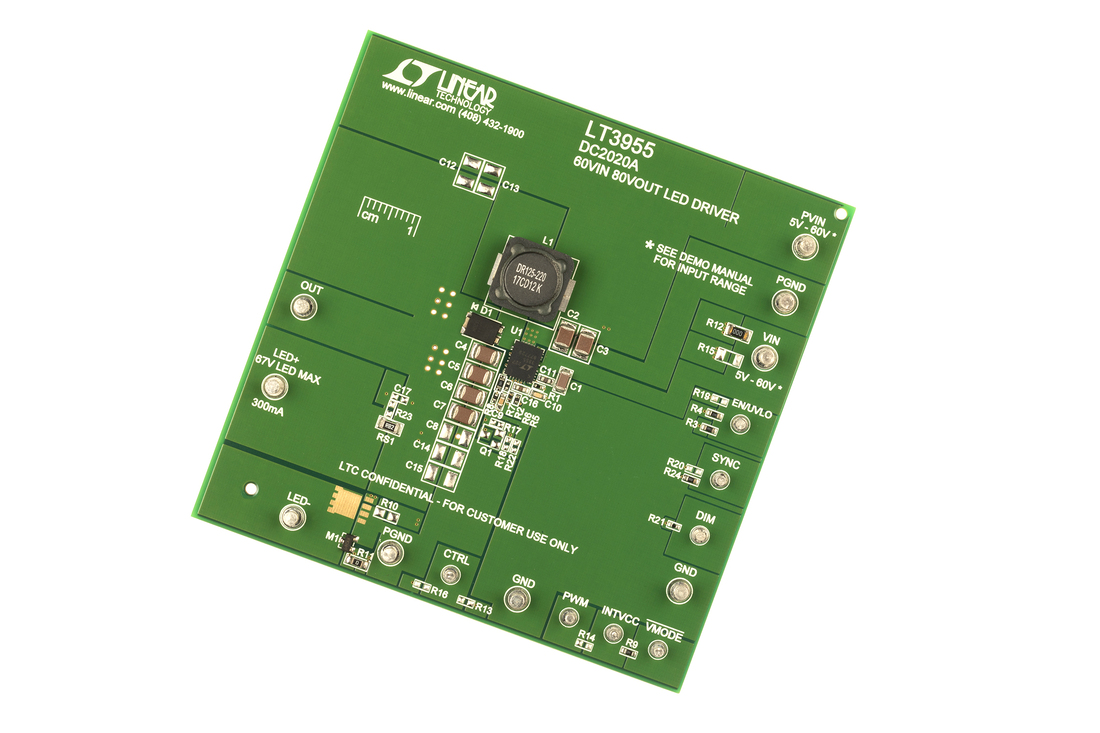

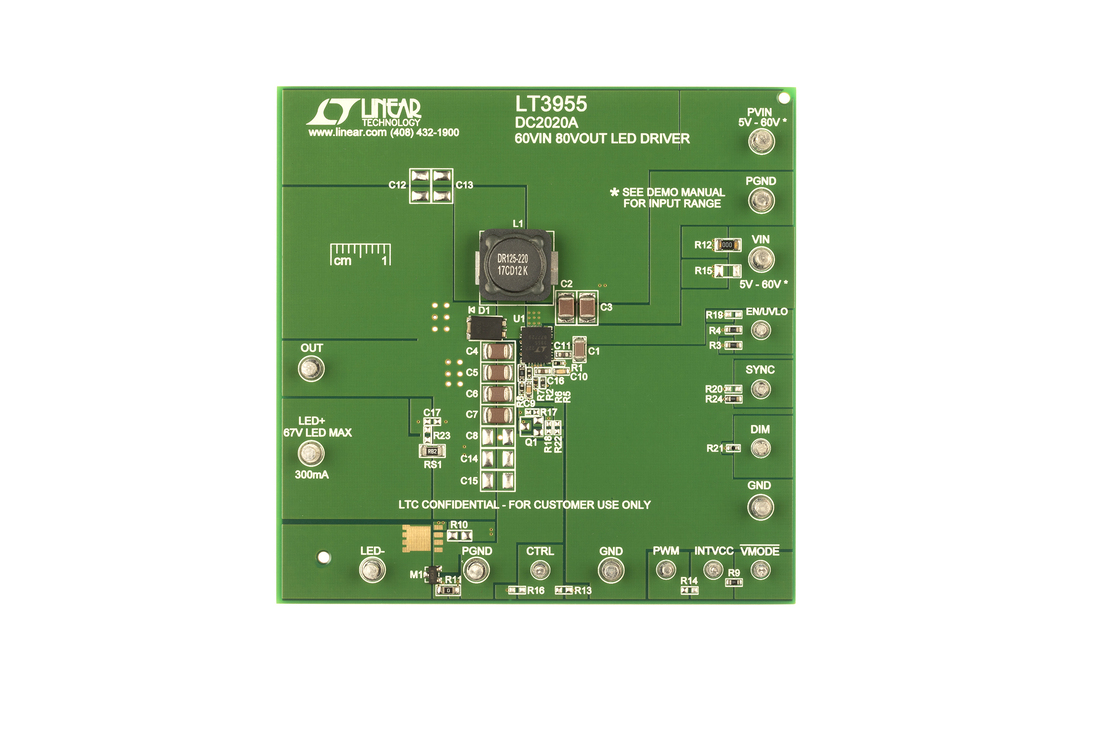

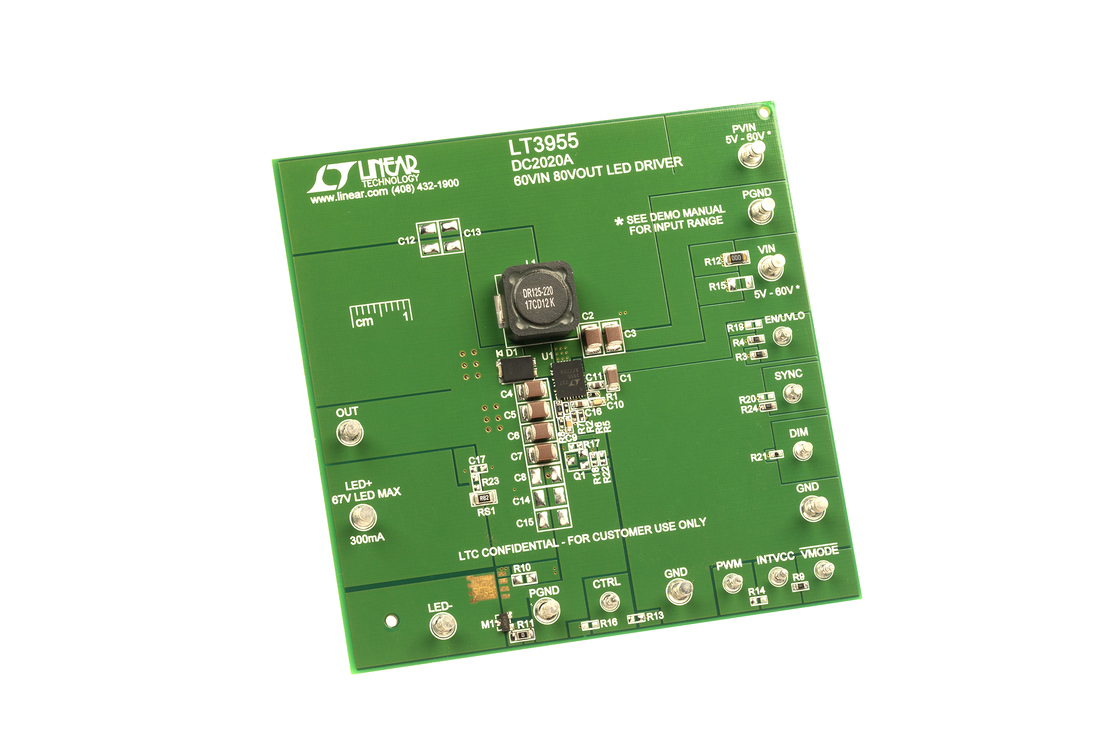

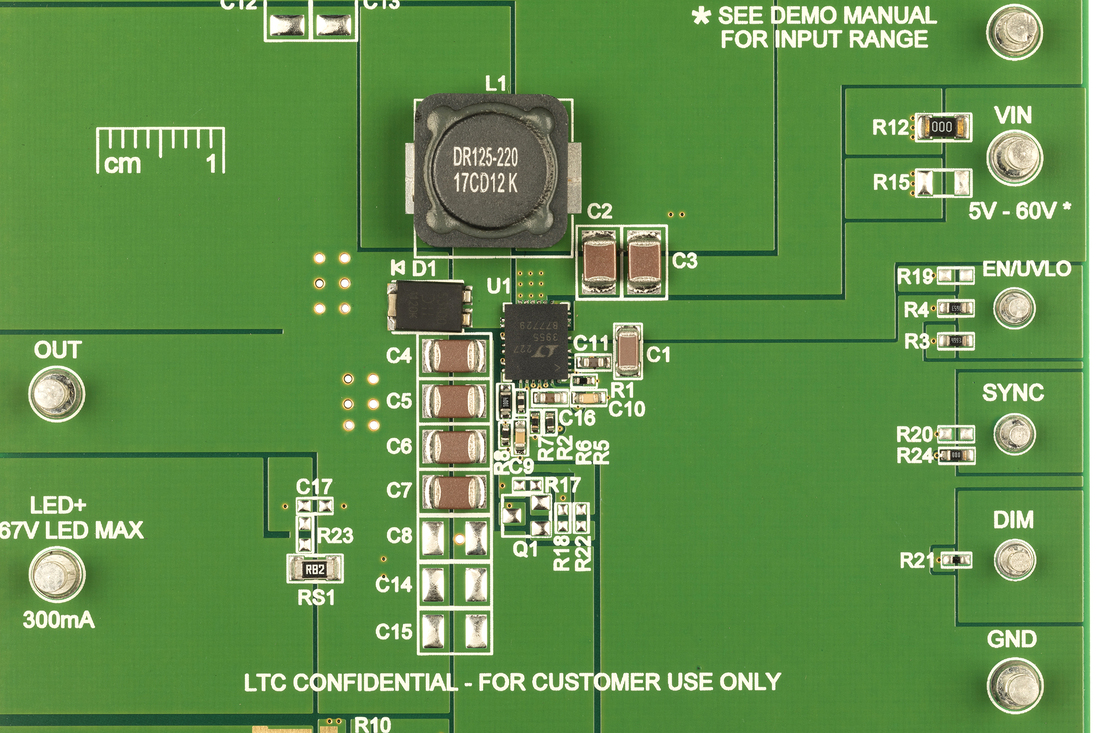

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3955
配套产品推荐
LT3955 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

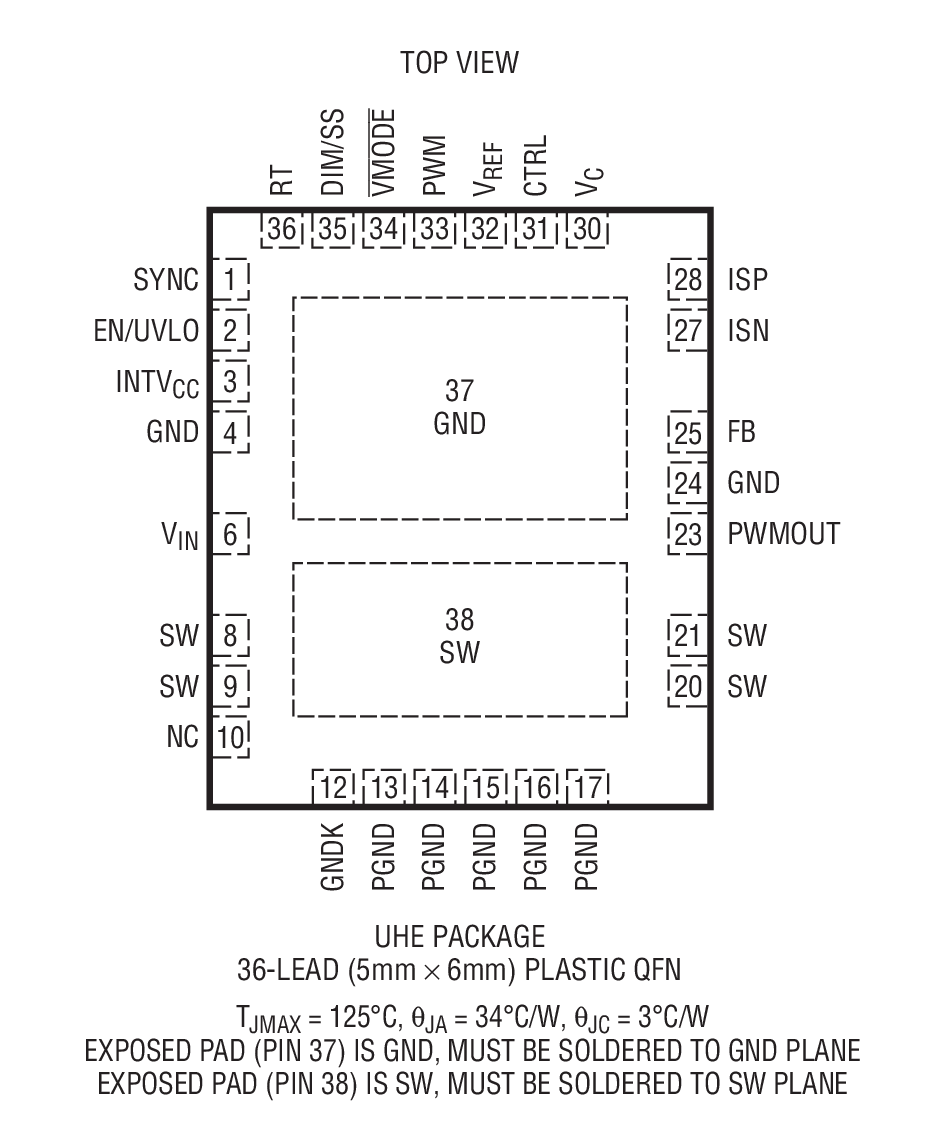

| LT3955EUHE#PBF | 材料声明 | 质量和可靠性 | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| LT3955EUHE#TRPBF | 材料声明 | 质量和可靠性 | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| LT3955IUHE#PBF | 材料声明 | 质量和可靠性 | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| LT3955IUHE#TRPBF | 材料声明 | 质量和可靠性 | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R518 Reliability Data |
