LT3796

具双电流检测的 100V 恒定电流和恒定电压控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性
  • 3000:1 True Color PWM 调光
  • 宽输入电压范围:6V 至 100V
  • 电流监测至高达 100V
  • 高端 PMOS 断接和 PWM 开关驱动器
  • 恒定电流和恒定电压调节
  • 具报告功能的双电流检测放大器
  • 用于电池和超级电容器充电的 C/10 检测
  • 线性电流检测门限设置
  • 短路保护
  • 可调频率:100kHz 至 1MHz
  • 频率同步 (LT3796)
  • 独立高端栅极使能引脚 (LT3796-1)
  • VMODE 标记的可编程 LED 开路保护
  • 具迟滞的可编程欠压闭锁
  • 采用可编程故障重启定时器的软起动功能

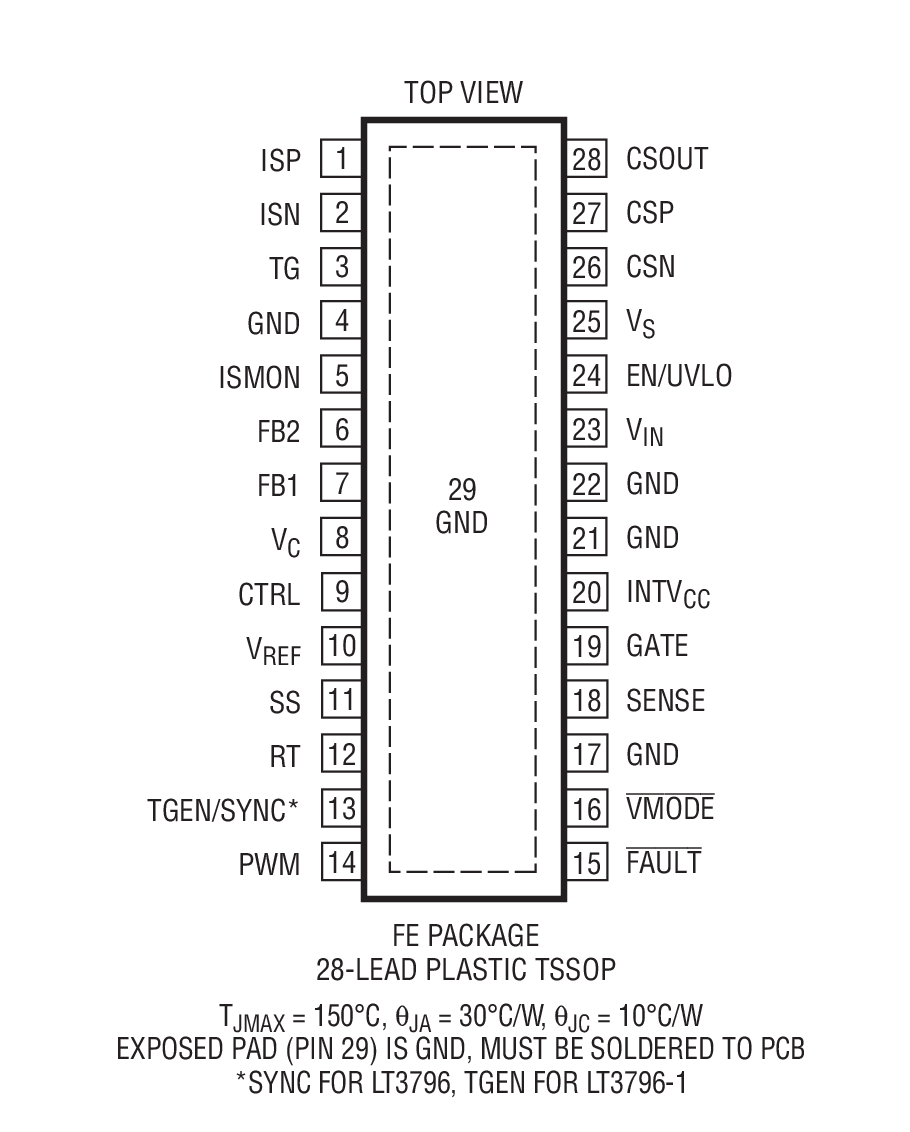

  • 采用 28 引脚 TSSOP 封装

更多细节
show more Icon

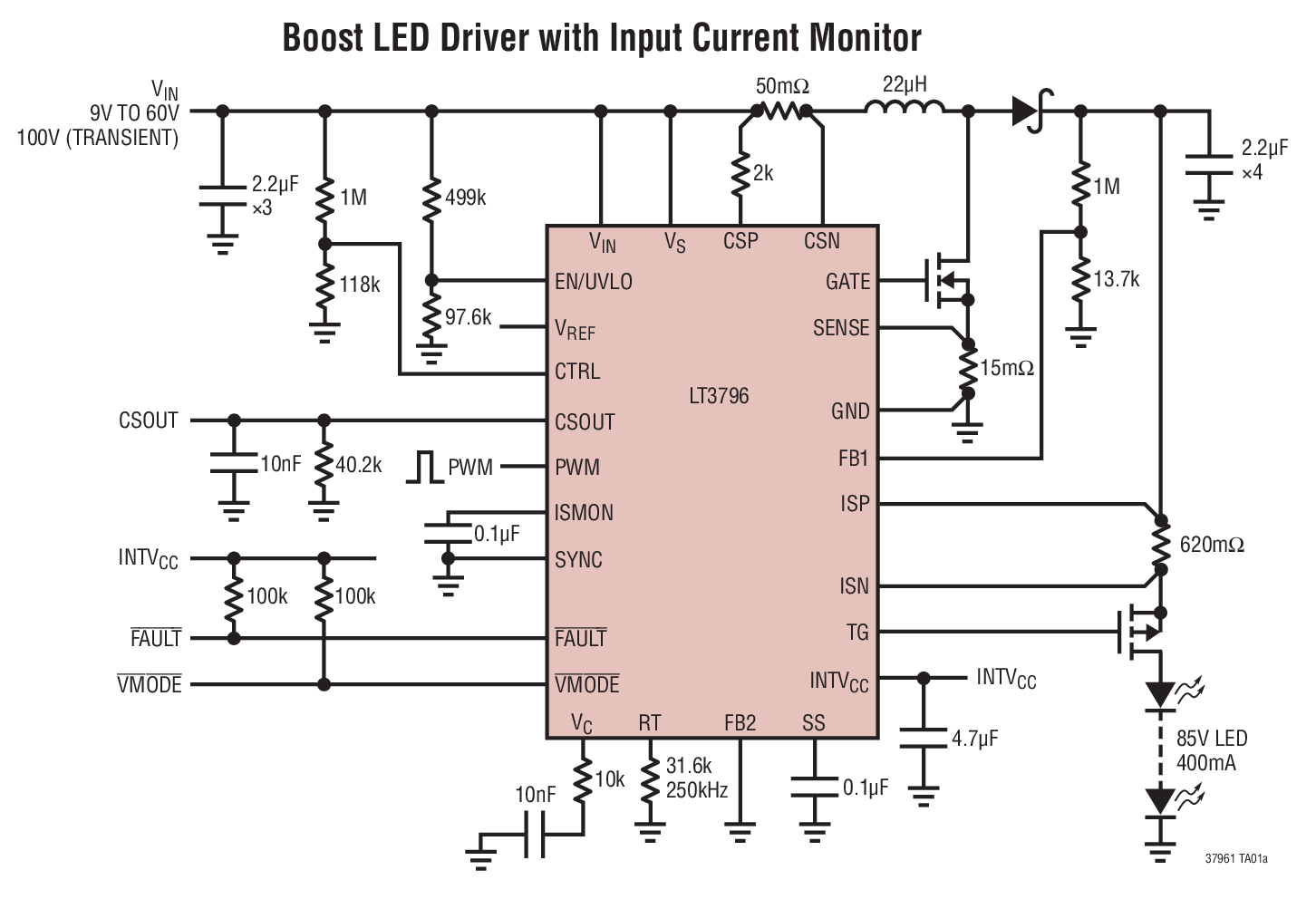

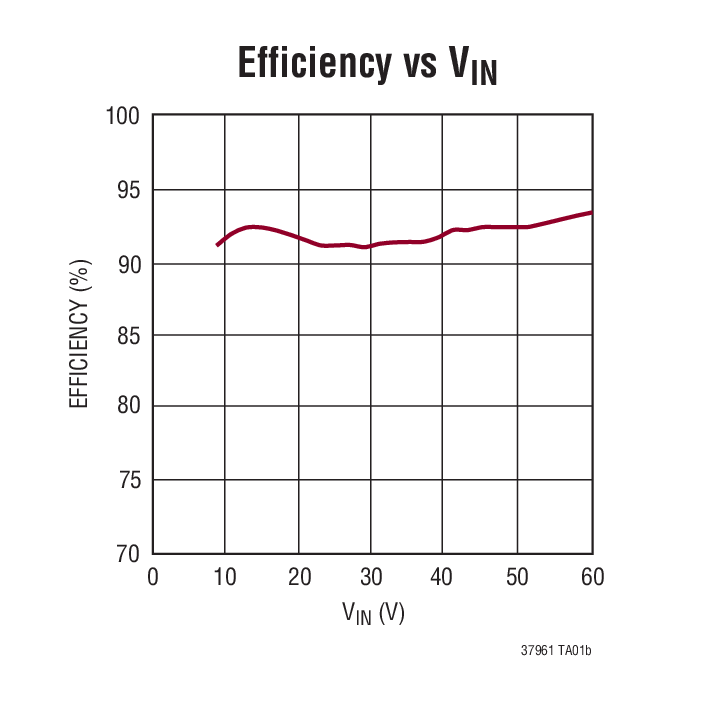

LT®3796 / LT3796-1 是 DC/DC 控制器,专为调节一个恒定电流或恒定电压而设计,且非常适合于驱动 LED。固定频率和电流模式架构在一个很宽的电源和输出电压范围内实现稳定的操作。两个参考于地电压 FB 引脚用作多个 LED 保护功能电路的输入,而且还使转换器能够起一个恒定电压源的作用。LT3796 / LT3796-1 内置了一个具轨至轨共模范围的可编程门限输出检测放大器。一个单独的高端放大器可利用两个电阻器来配置增益,以及可用来调节第二个电流或一个电压与其中一个 FB 引脚的结合。PWM 输入提供了高达 3000:1 的 LED 调光比。

LT3796-1 是为第二个输出电流调节环路而优化,环路利用一个 PMOS 开关来启用 / 停用,可驱动第二串 LED 串或扩展模拟调光范围。


Applications

  • 高功率 LED、高电压 LED、双串
  • 电池和超级电容器充电器
  • 准确的电流限制电压稳压器

产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3796EFE#PBF
  • HTML
  • HTML
LT3796EFE#TRPBF
  • HTML
  • HTML
LT3796EFE-1#PBF
  • HTML
  • HTML
LT3796EFE-1#TRPBF
  • HTML
  • HTML
LT3796HFE#PBF
  • HTML
  • HTML
LT3796HFE#TRPBF
  • HTML
  • HTML
LT3796HFE-1#PBF
  • HTML
  • HTML
LT3796HFE-1#TRPBF
  • HTML
  • HTML
LT3796IFE#PBF
  • HTML
  • HTML
LT3796IFE#TRPBF
  • HTML
  • HTML
LT3796IFE-1#PBF
  • HTML
  • HTML
LT3796IFE-1#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3796EFE#PBF

量产

LT3796EFE#TRPBF

量产

LT3796EFE-1#PBF

量产

LT3796EFE-1#TRPBF

量产

LT3796HFE#PBF

量产

LT3796HFE#TRPBF

量产

LT3796HFE-1#PBF

量产

LT3796HFE-1#TRPBF

量产

LT3796IFE#PBF

量产

LT3796IFE#TRPBF

量产

LT3796IFE-1#PBF

量产

LT3796IFE-1#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3796EFE#PBF

量产

LT3796EFE#TRPBF

量产

LT3796EFE-1#PBF

量产

LT3796EFE-1#TRPBF

量产

LT3796HFE#PBF

量产

LT3796HFE#TRPBF

量产

LT3796HFE-1#PBF

量产

LT3796HFE-1#TRPBF

量产

LT3796IFE#PBF

量产

LT3796IFE#TRPBF

量产

LT3796IFE-1#PBF

量产

LT3796IFE-1#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1706A

LT3796EFE Demo Board | 100V LED Controller with Current Monitor; 8V to 85VIN, up to 85VOUT @ 0.4A

zoom

DC1706A

LT3796EFE Demo Board | 100V LED Controller with Current Monitor; 8V to 85VIN, up to 85VOUT @ 0.4A

LT3796EFE Demo Board | 100V LED Controller with Current Monitor; 8V to 85VIN, up to 85VOUT @ 0.4A

产品详情

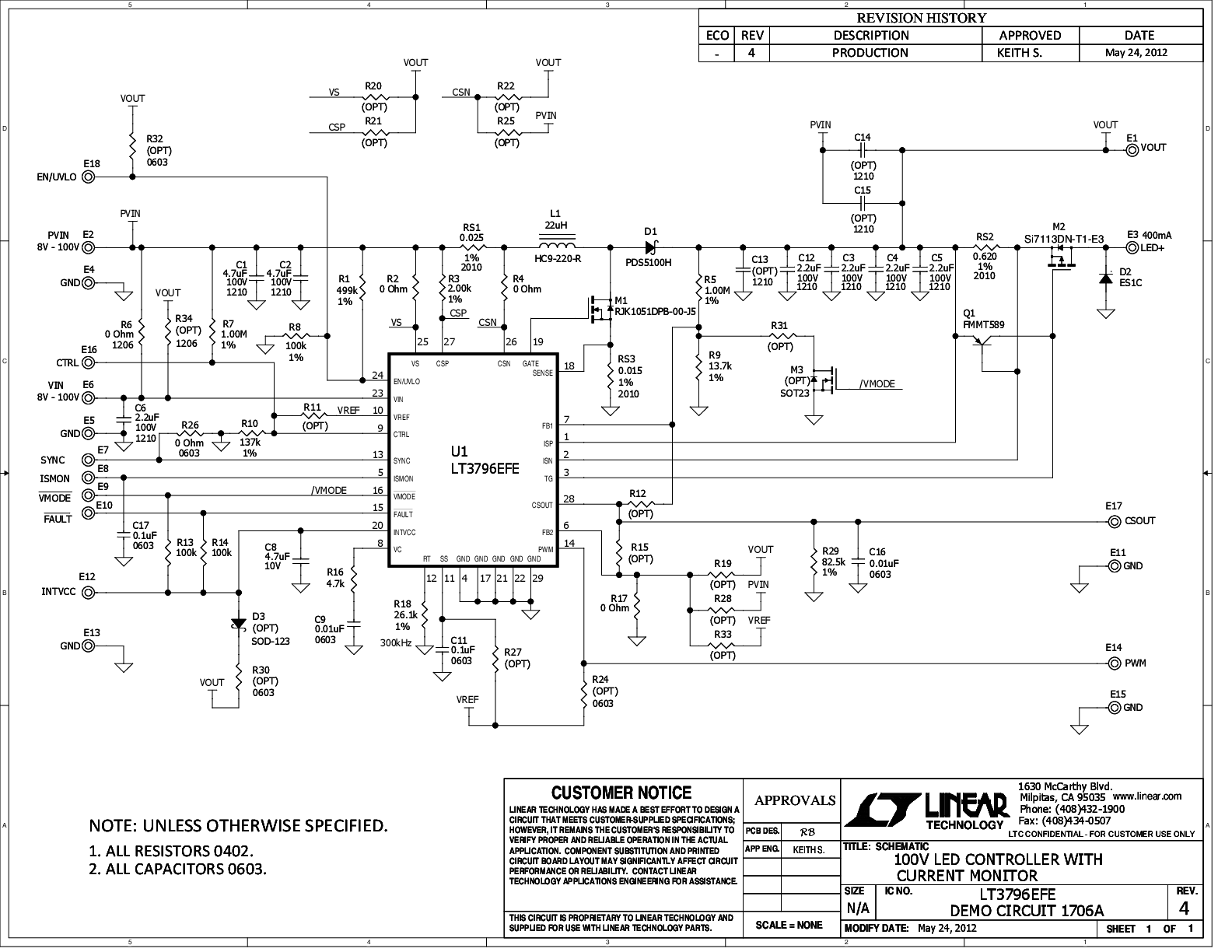

DC1706A is a 100V LED controller with an input current monitor. It is a single switch boost LED driver with LED+ to GND short circuit protection. It accepts an input voltage from 8V to 100V (7.5V UVLO and 8.7V turn-on), and drives up to 85V of LEDs at 400mA (when PVIN is less than VLED). DC1706A features both PWM and analog dimming of the LED string. It has a VMODE flag that indicates when the LED string has been removed and it has a FAULT flag that indicates that the output has been shorted to GND. In both cases, the IC remains in control and well protected.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
