LT3795

具扩频频率调制功能的 110V LED 控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性
  • 3000:1 真彩色 PWM 调光
  • 宽输入电压范围:4.5V至110V
  • 输入和输出电流报告
  • 用于PWM和输出断开的PMOS开关驱动器
  • 内部展频
  • 恒压调节能力:±2%
  • 恒流调节能力:±3%0V ≤ VOUT ≤ 110V
  • 可编程输入限流
  • CTRL输入可线性调节LED电流
  • 可调频率:100kHz至1MHz
  • 具有 OPENLED 标志的可编程开路LED保护
  • 短路保护和 SHORTLED 标志
  • 具有滞回的可编程欠压保护
  • 通过可编程故障重启定时器进行软启动
  • 用于电池充电的C/10检测
  • 提供28引脚TSSOP封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT3795 是一款 DC/DC 控制器,其专为调节一个恒定电流或恒定电压而设计,且非常适合于驱动 LED。该器件从一个内部已调 7.7V 电源来驱动一个低压侧外部 N 沟道功率 MOSFET。固定频率和电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。可以启动扩频频率调制 (SSFM) 功能以改善电磁兼容性 (EMC) 性能。参考于地的电压 FB 引脚用作多个 LED 保护功能电路的输入,并且还使得转换器能够起一个恒定电压源的作用。最大输出电流由一个外部电阻器来设定,而且输出电流放大器具有一个轨至轨共模范围。另外,LT3795 还包括一个单独的输入电流检测放大器,用于限制输入电流。TG 引脚负责对 PWM 信号进行倒相和电平移位,以驱动外部 PMOS 的栅极。PWM输入提供了高达 3000:1 的 LED 调光比,而 CTRL 输入则提供了额外的模拟调光能力。

应用

  • 高功率 LED、高电压 LED
  • 电池充电器
  • 准确的电流限制电压调节器
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

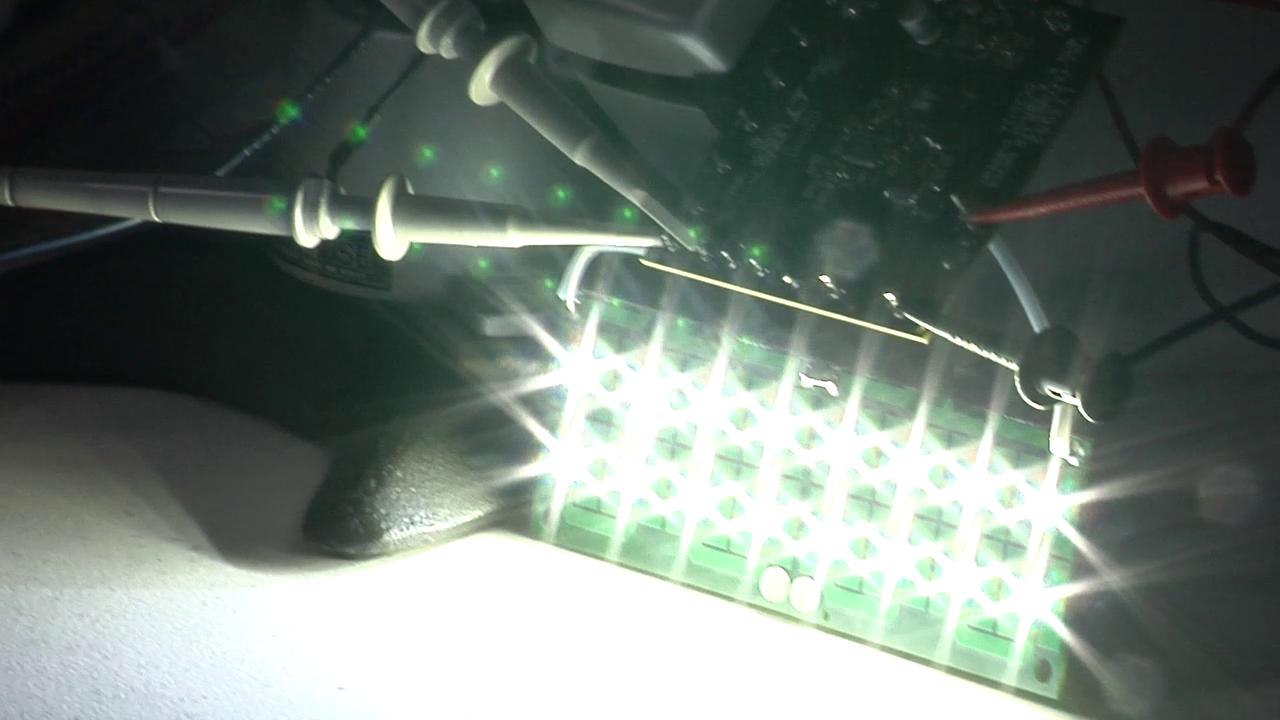

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3795EFE#PBF
  • HTML
  • HTML
LT3795EFE#TRPBF
  • HTML
  • HTML
LT3795EFE#WPBF
  • HTML
  • HTML
LT3795EFE#WTRPBF
  • HTML
  • HTML
LT3795HFE#PBF
  • HTML
  • HTML
LT3795HFE#TRPBF
  • HTML
  • HTML
LT3795HFE#WPBF
  • HTML
  • HTML
LT3795HFE#WTRPBF
  • HTML
  • HTML
LT3795IFE#PBF
  • HTML
  • HTML
LT3795IFE#TRPBF
  • HTML
  • HTML
LT3795IFE#WPBF
  • HTML
  • HTML
LT3795IFE#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3795EFE#PBF

量产

LT3795EFE#TRPBF

量产

LT3795EFE#WPBF

量产

LT3795EFE#WTRPBF

量产

LT3795HFE#PBF

量产

LT3795HFE#TRPBF

量产

LT3795HFE#WPBF

量产

LT3795HFE#WTRPBF

量产

LT3795IFE#PBF

量产

LT3795IFE#TRPBF

量产

LT3795IFE#WPBF

量产

LT3795IFE#WTRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3795EFE#PBF

量产

LT3795EFE#TRPBF

量产

LT3795EFE#WPBF

量产

LT3795EFE#WTRPBF

量产

LT3795HFE#PBF

量产

LT3795HFE#TRPBF

量产

LT3795HFE#WPBF

量产

LT3795HFE#WTRPBF

量产

LT3795IFE#PBF

量产

LT3795IFE#TRPBF

量产

LT3795IFE#WPBF

量产

LT3795IFE#WTRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

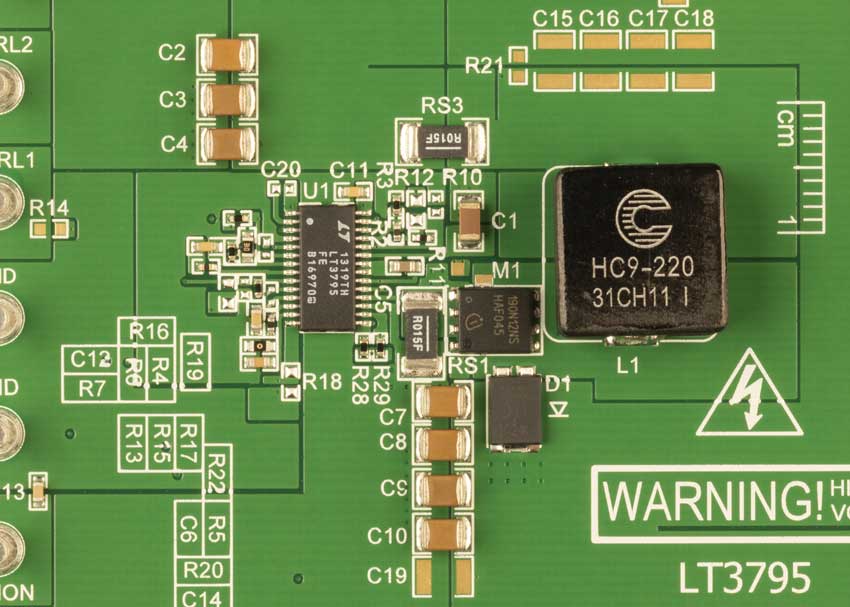

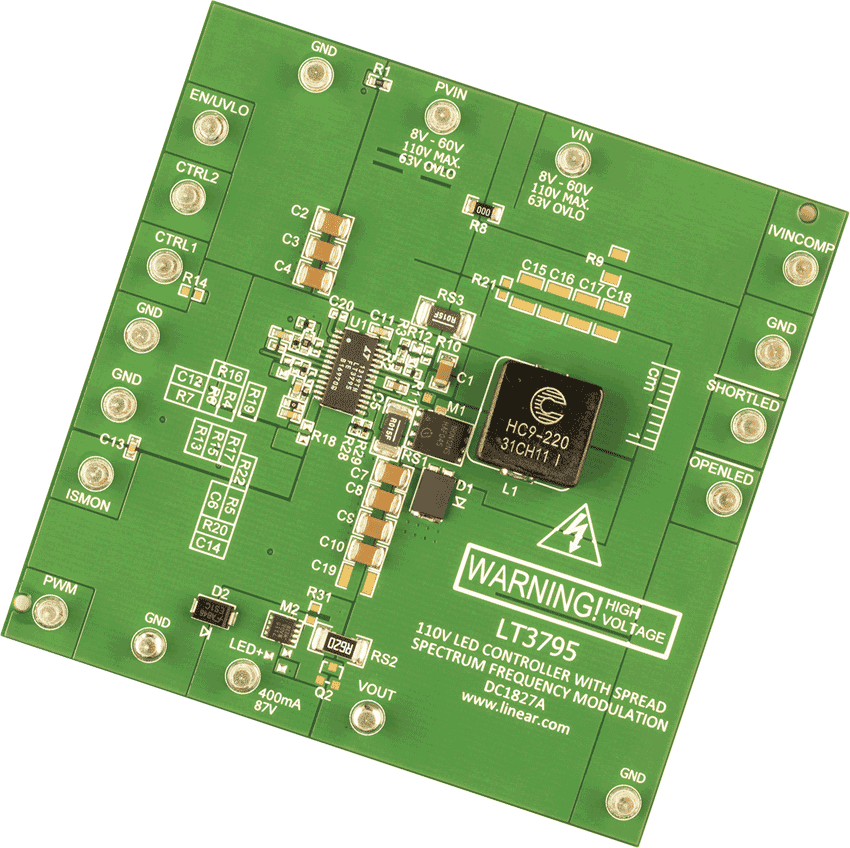

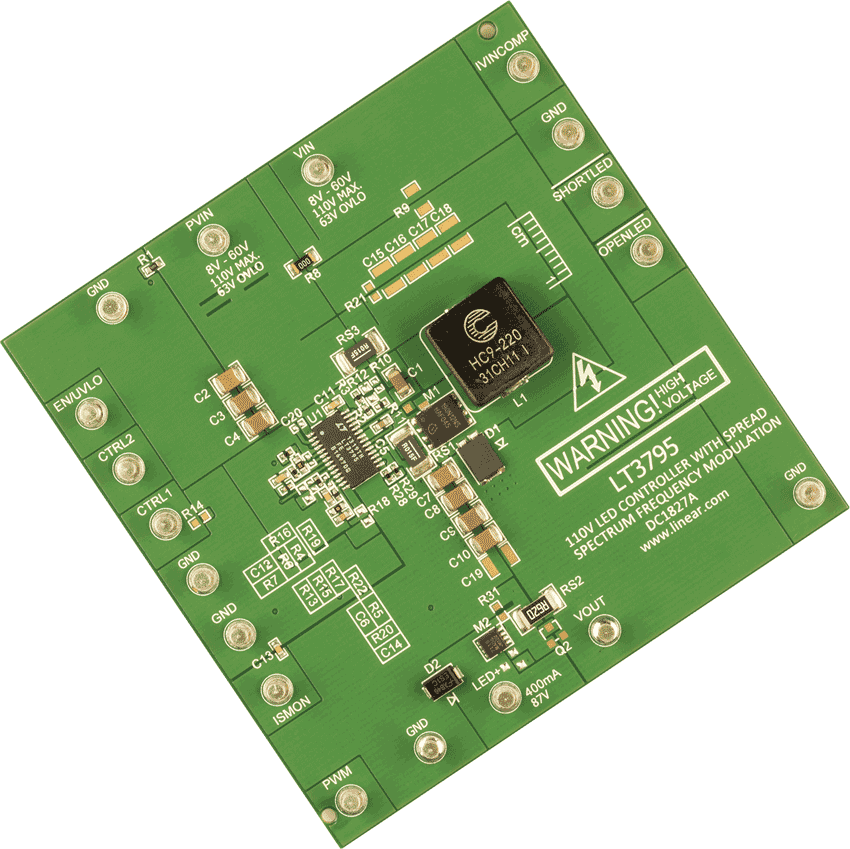

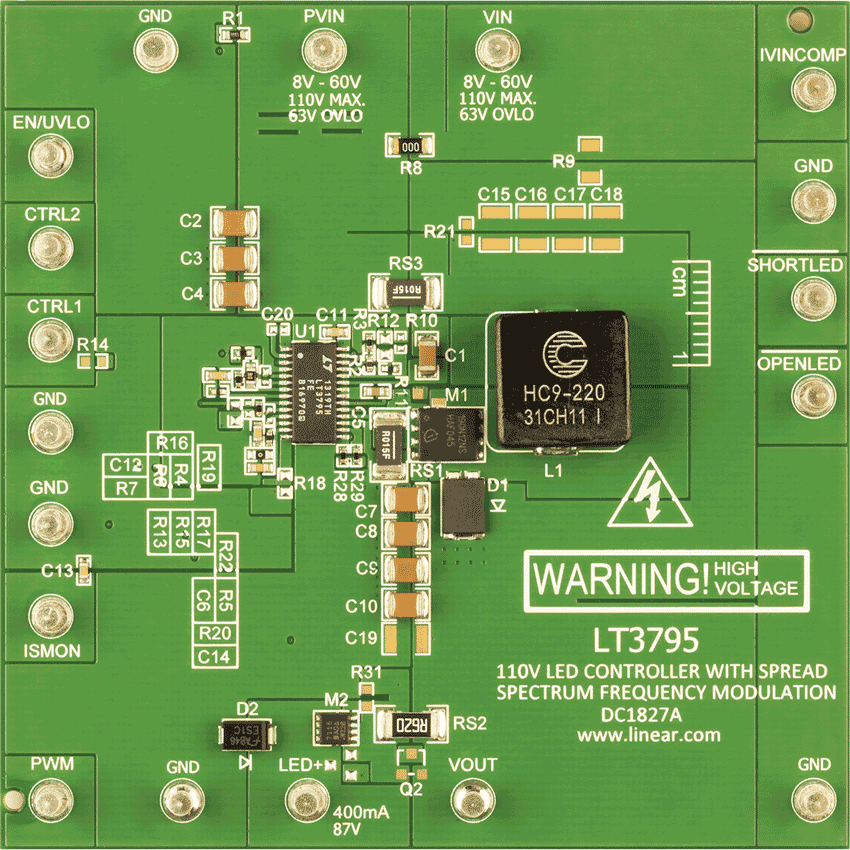

DC1827A

LT3795演示板 | 110V LED控制器;8V至60Vin,87Vout (0.4A),展频

zoom

DC1827A

LT3795演示板 | 110V LED控制器;8V至60Vin,87Vout (0.4A),展频

LT3795演示板 | 110V LED控制器;8V至60Vin,87Vout (0.4A),展频

产品详情

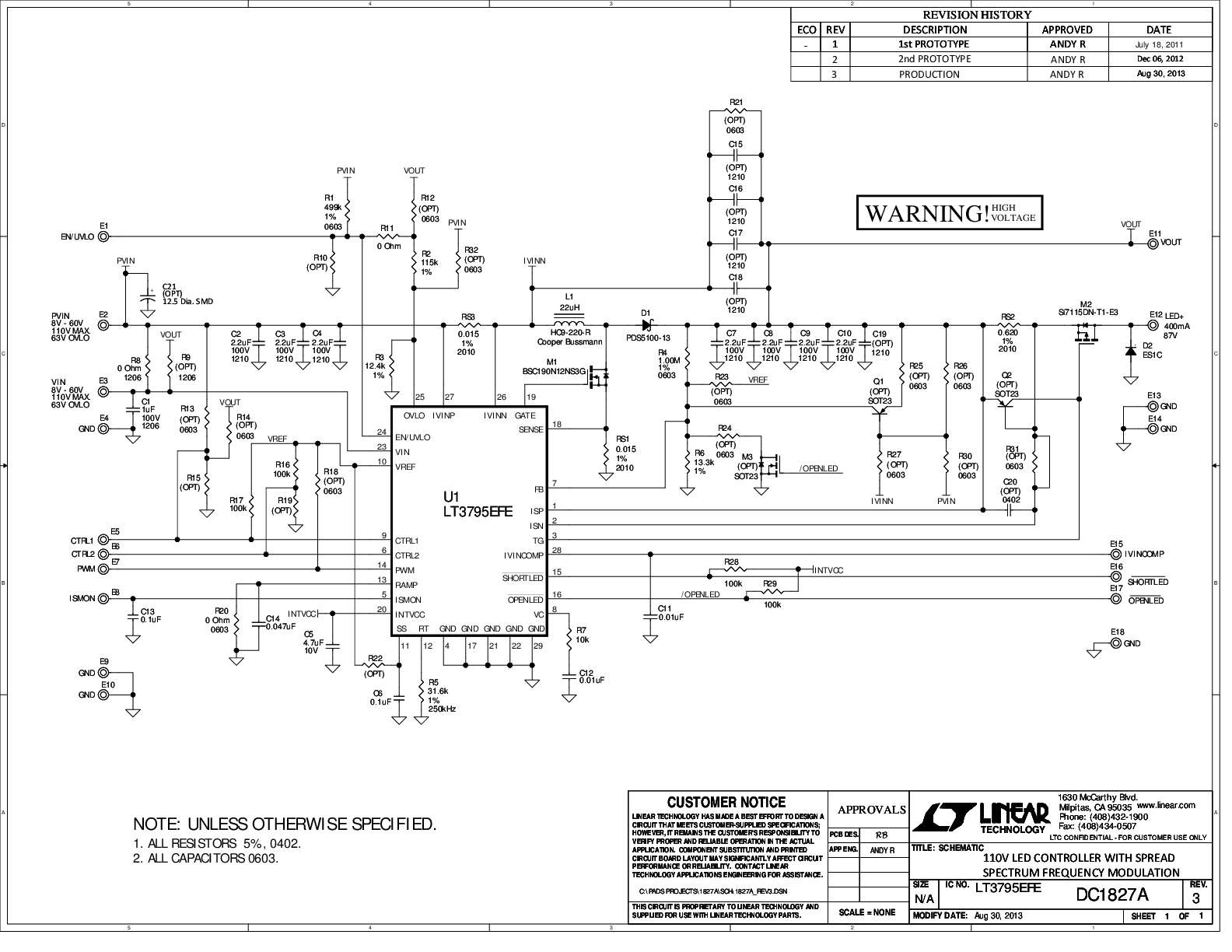

演示电路1827A内置具有展频功能的110V LED控制器LT3795。与大多数升压器件不同,在输入电压超过输出电压时,该电路将输出断开以免发生短路或其他故障状况。正常工作时的输入电压范围为8V至60V。OVLO在输入电压高于63V时激活,最大输入电压为110V。LED电流为400mA且开关频率为250kHz。当输入电压为12V且LED电压为87V(最大LED电压)时,效率为92%。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
