替代器件

  • LT3761A
    LT3761A

    具内部 PWM 发生器的 60VIN LED控制器

概览

优势和特点

  • 用于 LED 的 3000:1 True Color PWM 调光
  • 宽 VIN 范围:4.5V 至 60V
  • 轨至轨电流检测范围:0V 至 80V
  • 可编程 PWM 调光信号发生器
  • 恒定电流 (±3%) 和恒定电压 (±2%) 调节
  • 模拟调光
  • 可以采用升压、SEPIC、负输出、降压模式、降压-升压模式、或反激式配置来驱动 LED
  • 输出短路保护型升压
  • 开路 LED 保护
  • 可调开关频率:100kHz 至 1MHz
  • 具迟滞的可编程 VIN UVLO
  • 用于电池充电器的 C/10 指示
  • 低停机电流:<1μA
  • 耐热性能增强型 16 引脚 MSOP 封装
  • 开路 LED 状态引脚 (LT3761)
  • 频率同步 (LT3761-1)

产品详情

LT®3761 / LT3761-1 是一款 DC/DC 控制器,专为充当一个恒定电流源和恒定电压调节器而设计。该器件具有一个可编程内部 PWM 调光信号。LT3761 / LT3761-1 非常适合于驱动高电流 LED,但同时也拥有使其适合对电池和超级电容器进行充电的特点。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定操作。一个电压反馈引脚用作多个 LED 保护功能电路的输入,而且还使得转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率,旨在优化效率、性能或外部组件尺寸。LT3761-1可同步至一个外部时钟。

LT3761 / LT3761-1 在负载的高端或低端检测输出电流。PWM 输入可通过配置以在固定的频率自振荡,并具有 4% 至 96% 的可编程占空比。当由一个外部信号驱动时,PWM 输出可提供高达 3000:1 的 LED 调光比。CTRL 输入则提供了额外的模拟调光能力。


应用

  • 高电压 LED 灯串 >100V (采用参考于地的电流检测)
  • 正极接地的 LED
  • 准确的电流限制稳压器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

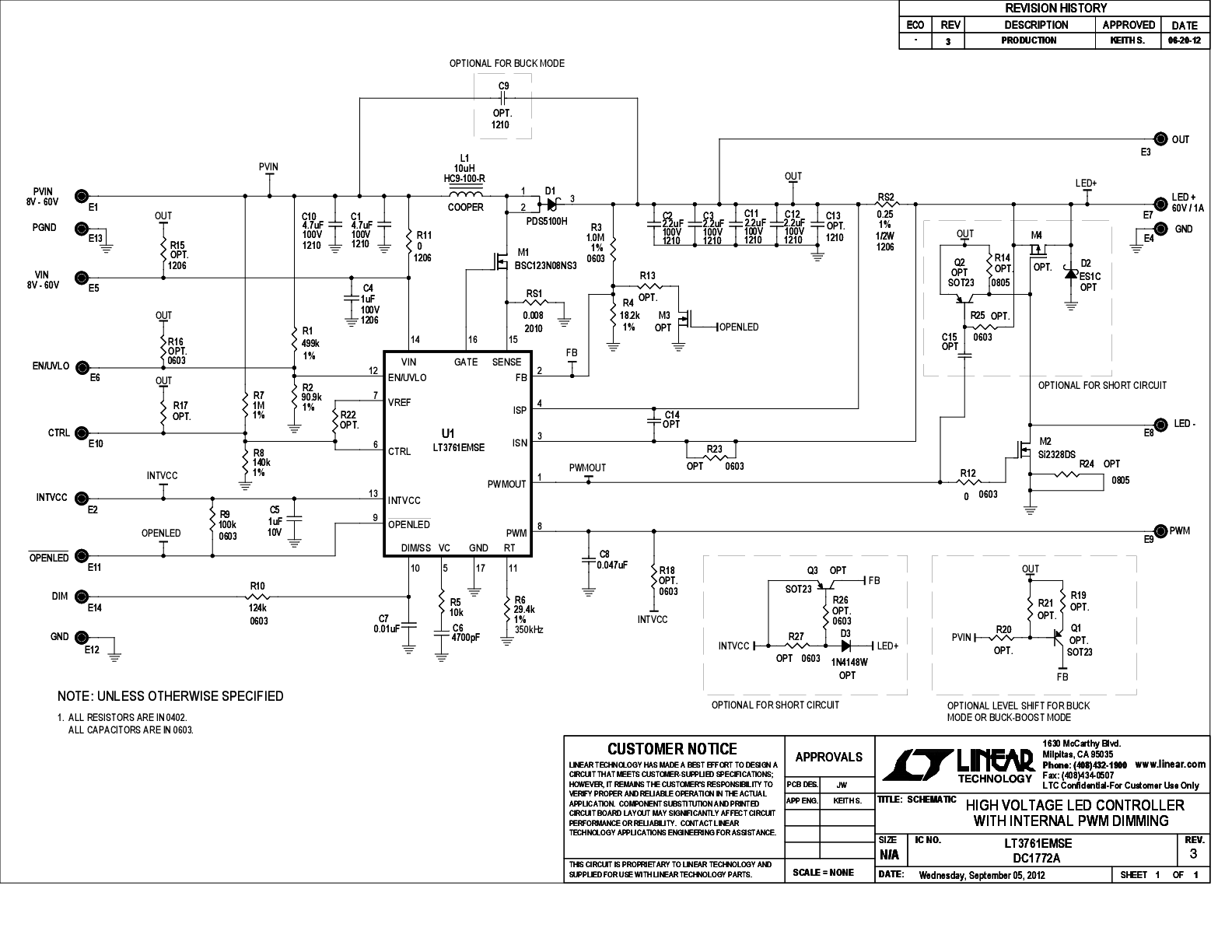

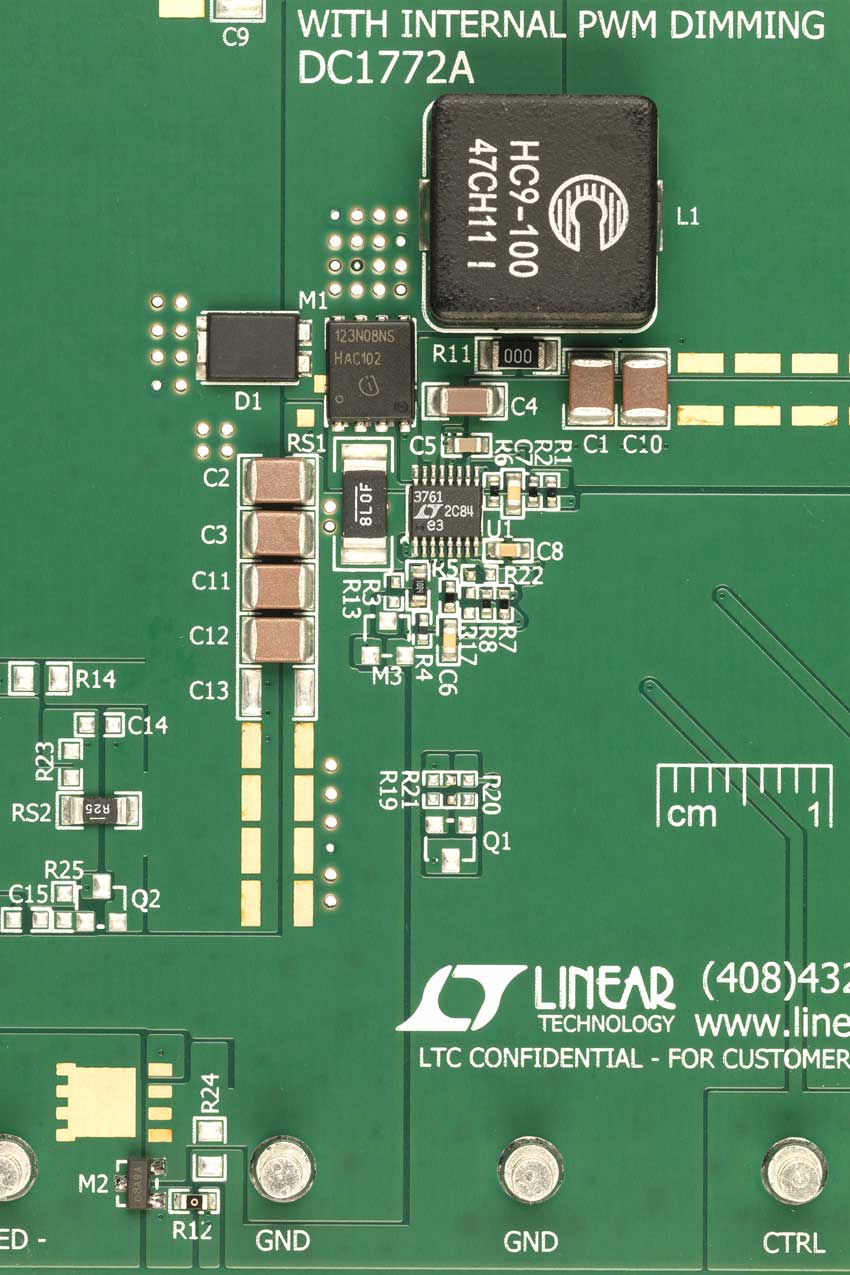

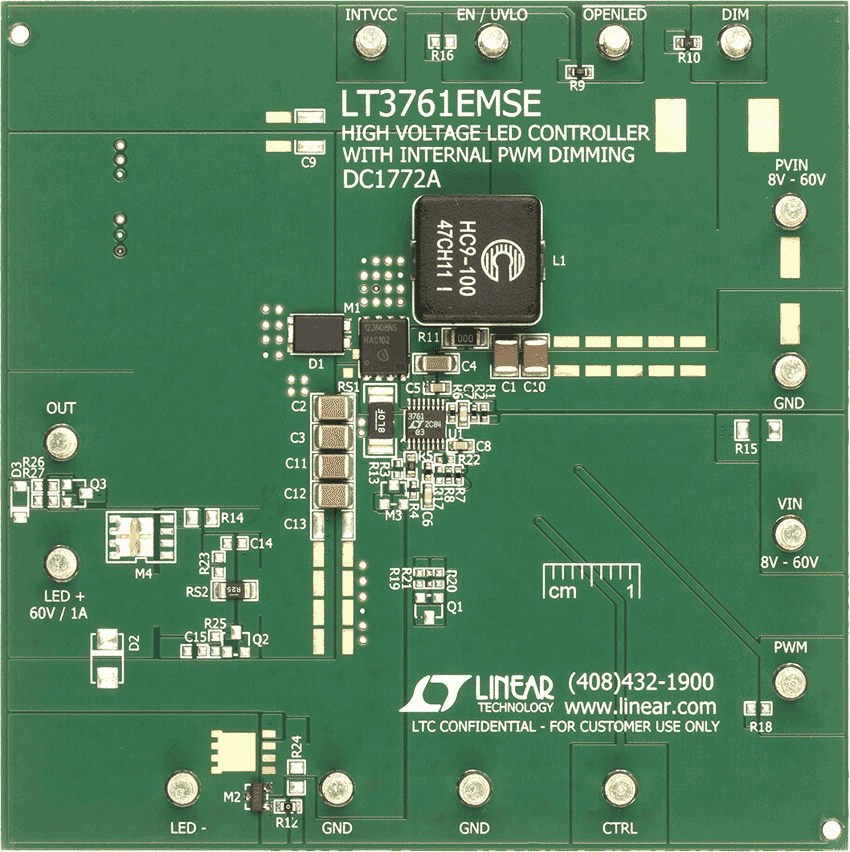

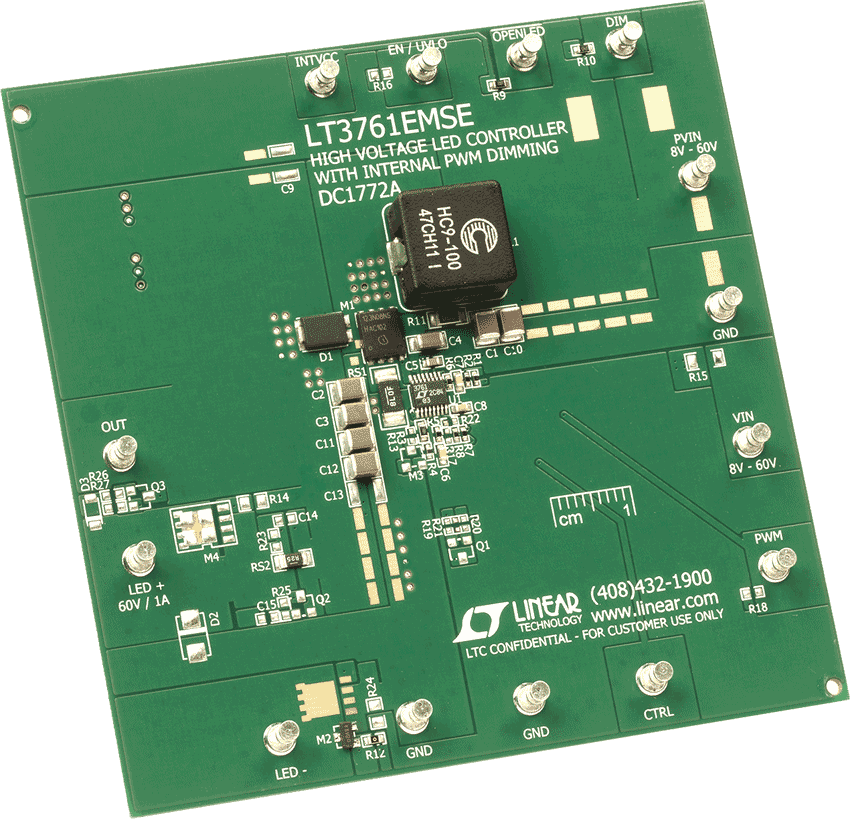

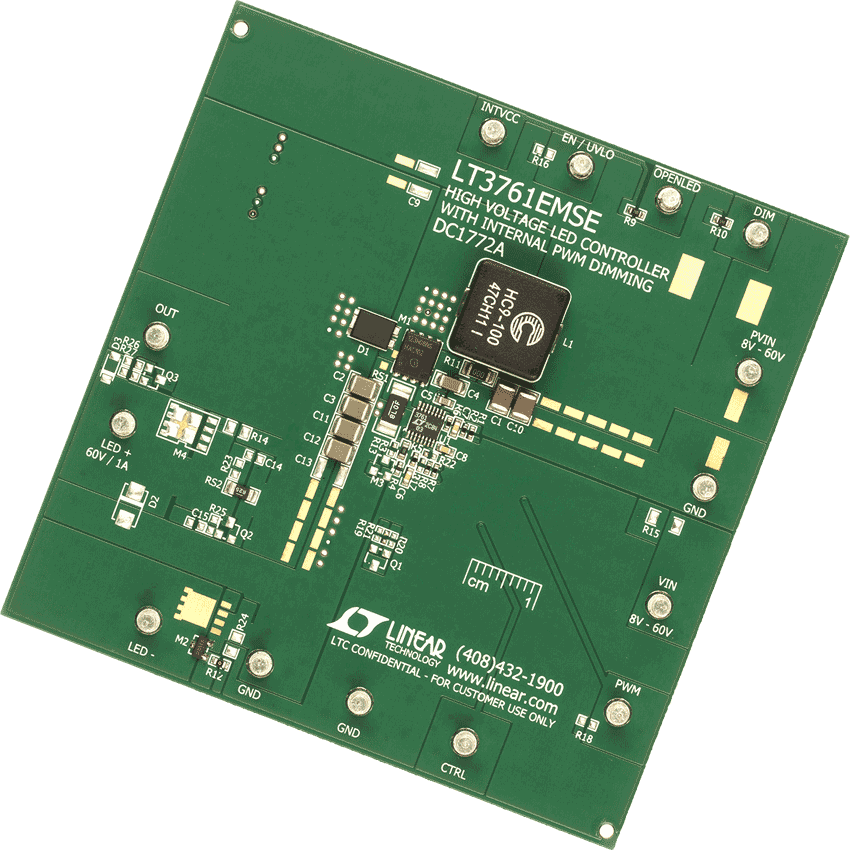

评估套件 (1)
