LT3745

具降压型控制器的 16 通道、50mA LED 驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 6V 至 55V 电源输入电压范围
  • 16 个独立的 LED 输出高达 75mA/36V
  • 在 50mA 电流条件下可实现 ±3% LED 电流匹配 (典型值为 ±1%)
  • 6 位点校正电流调节
  • 12 位灰度等级 PWM 调光
  • 0.5μs 最小 LED 导通时间
  • 用于实现高效率的自适应 LED 总线电压
  • 可级联的 30MHz 串行数据接口
  • 完备的诊断及保护功能:个别的 LED 开路 / 短路和过热故障

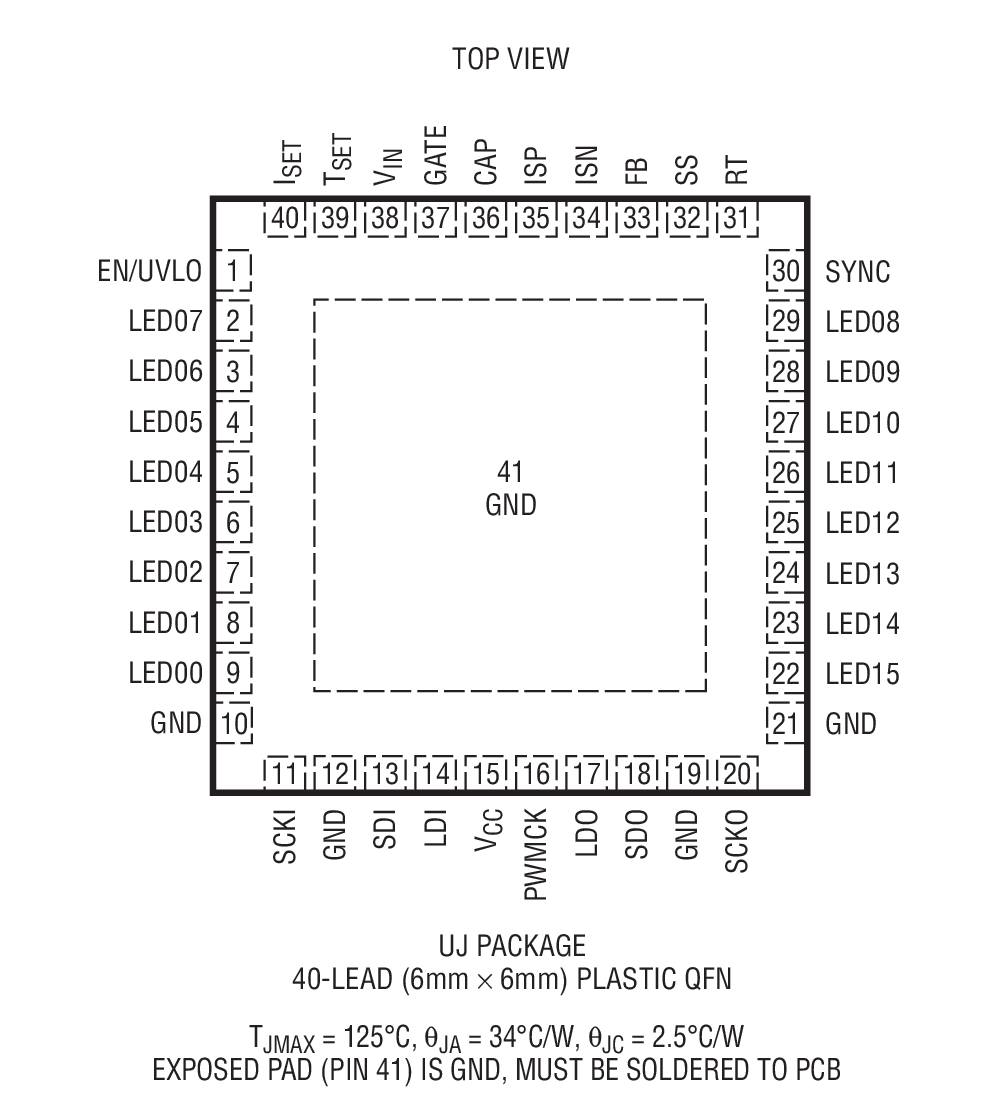

  • 40 引脚 6mm x 6mm QFN 封装

更多细节
show more Icon

LT®3745 集成了一个 16 通道 LED 驱动器及一个 55V 降压型控制器。LED 驱动器每个通道可点亮高达 75mA/36V 的串联 LED,而降压型控制器则产生了一个自适应的总线电压,用于给并联的 LED 串供电。每个通道具有单独的 6 位点校正电流调节和 12 位灰度等级 PWM 调光能力。点校正及灰度等级均可通过 TTL/CMOS 逻辑电路中的一个串行数据接口获得。在每个通道 50mA 的电流条件下,可实现 ±3% 的LED 电流匹配准确度和 0.5μs 的最小 LED 导通时间。

LT3745 可提供针对 LED 开路 / 短路及过热故障的全面诊断和保护功能。故障状态通过串行数据接口回送。30MHz 全缓冲、转换速率平衡、可级联的串行数据接口使得该芯片极其适合于大屏幕 LCD 的动态背面照明以及单彩、多彩和全彩色 LED 显示器。


Applications

  • 大屏幕显示器的 LED 背面照明
  • 单彩、多彩和全彩色 LED 显示器
  • LED 广告牌和布告板

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3745EUJ#PBF
  • HTML
  • HTML
LT3745EUJ#TRPBF
  • HTML
  • HTML
LT3745IUJ#PBF
  • HTML
  • HTML
LT3745IUJ#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

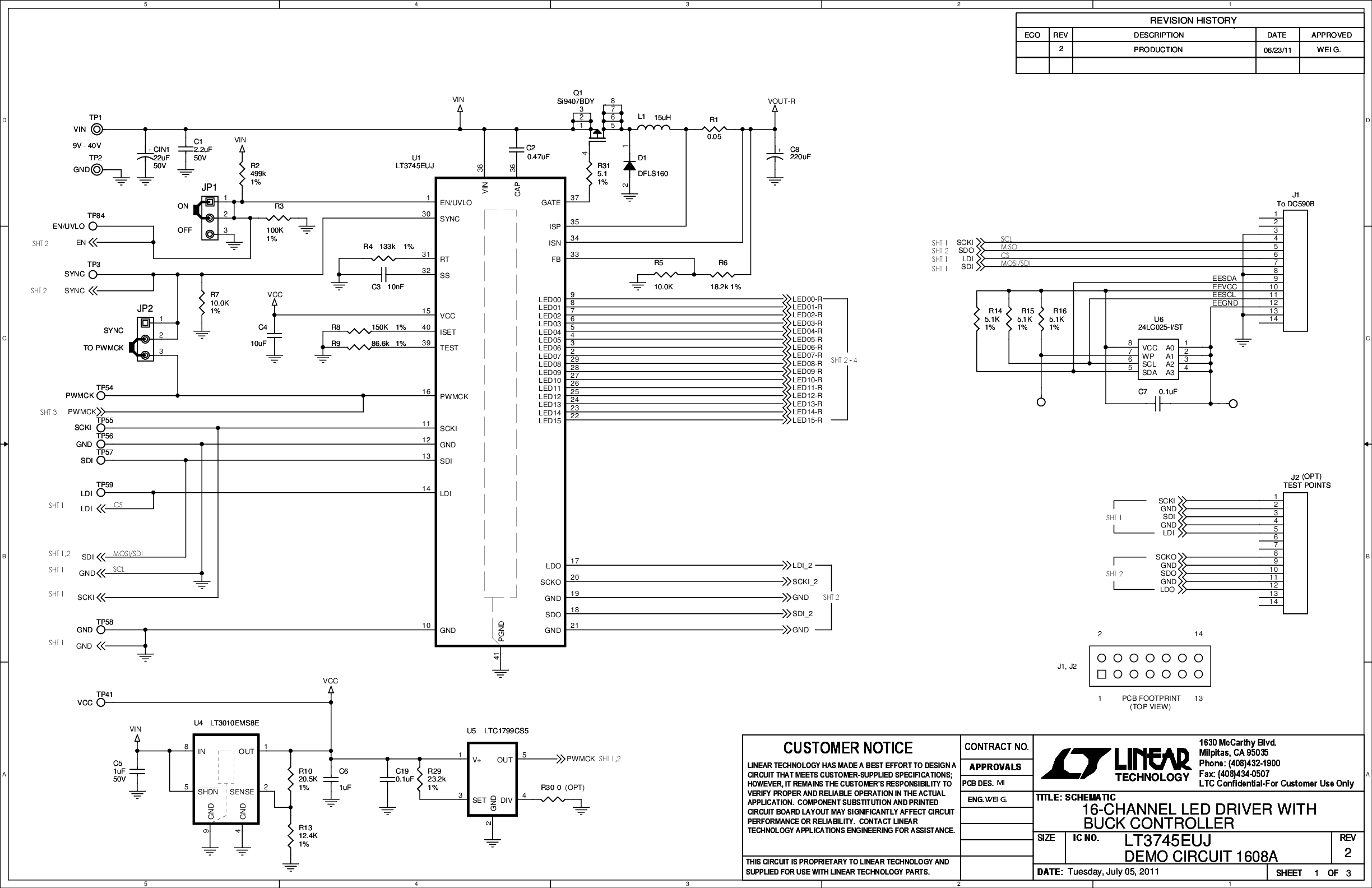

DC1608A

LT3745 Demo Board | Three 16-Channel Buck RGB LED Drivers, Requires DC590B, 9V ≤ VIN ≤ 40V, VLED = 3.4V or 4.2V @ 50mA per Channel

zoom

DC1608A

LT3745 Demo Board | Three 16-Channel Buck RGB LED Drivers, Requires DC590B, 9V ≤ VIN ≤ 40V, VLED = 3.4V or 4.2V @ 50mA per Channel

LT3745 Demo Board | Three 16-Channel Buck RGB LED Drivers, Requires DC590B, 9V ≤ VIN ≤ 40V, VLED = 3.4V or 4.2V @ 50mA per Channel

产品详情

Demonstration circuit 1608A features the LT3745, a 16-channel 50mA buck LED driver controller and serial interface. Each channel drives a single LED. Three LT3745's are connected in series with each one controlling a color in a 16 LED RGD array. Each channel has an individually adjustable 12-bit (4096-step) grayscale PWM dimming control and a 6-bit (64-step) dot correction current adjustment.


The demo board input voltage range is 9V to 40V and the buck controller outputs 3.4V or 4.2V depending on the color of the LED.
