概览

优势和特点

  • 宽输入范围:
    • 工作时为 3.6V 至 37V
    • 过压闭锁功能可保护电路安全承受 60V 瞬态
  • 低的最小接通时间:

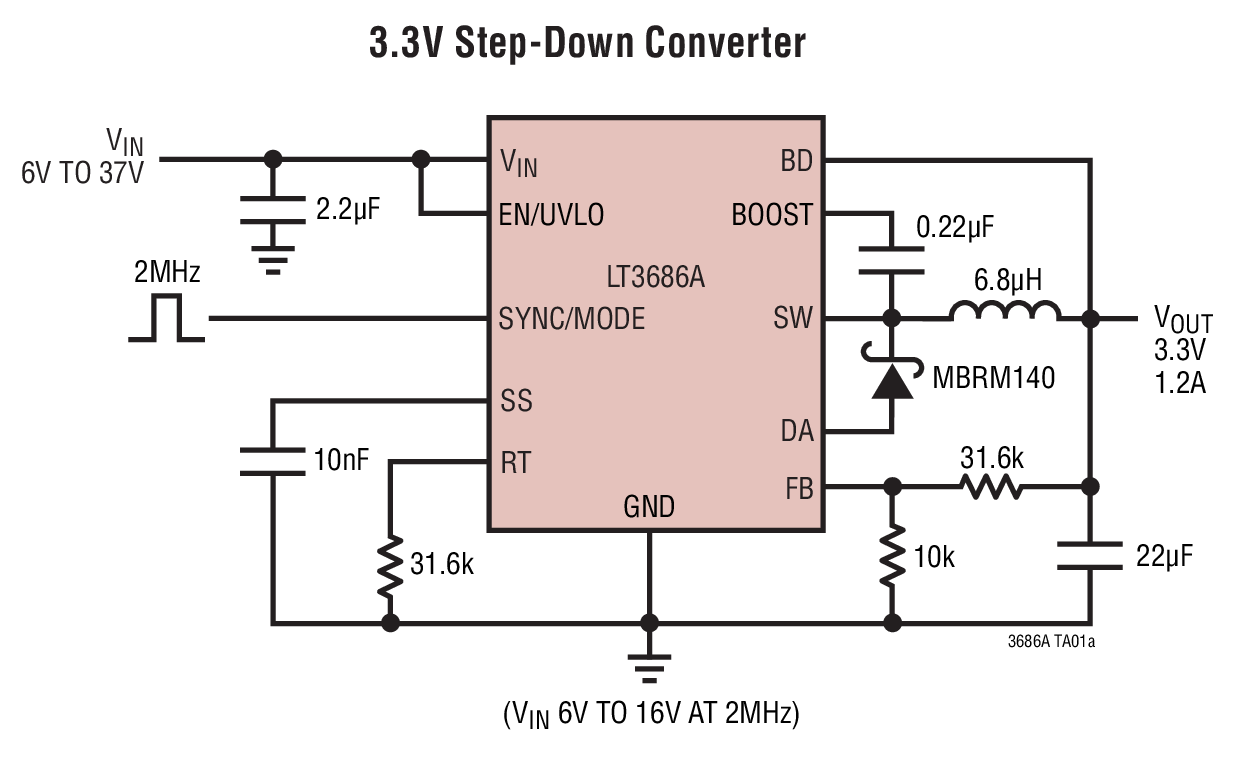

    • 将 16VIN 转换至 3.3VOUT (在 2MHz)
  • 1.2A 输出电流
  • 可调频率:300kHz 至 2.5MHz
  • 在轻负载时执行恒定开关频率操作
  • 可同步至外部时钟
  • 跟踪和软起动功能
  • 精准的 UVLO (欠压闭锁)
  • 抗短路能力
  • 停机模式中的 IQ < 1μA
  • 内部补偿

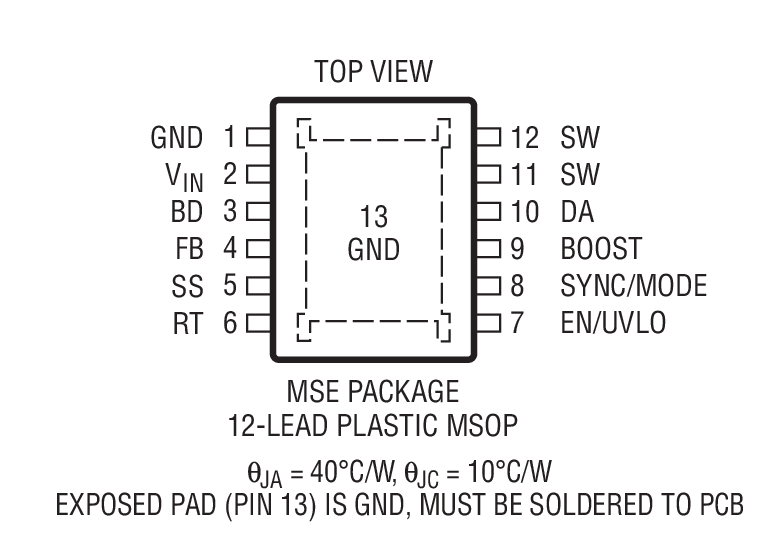

  • 耐热性能增强型 MSOP 封装和 3mm x 3mm DFN 封装

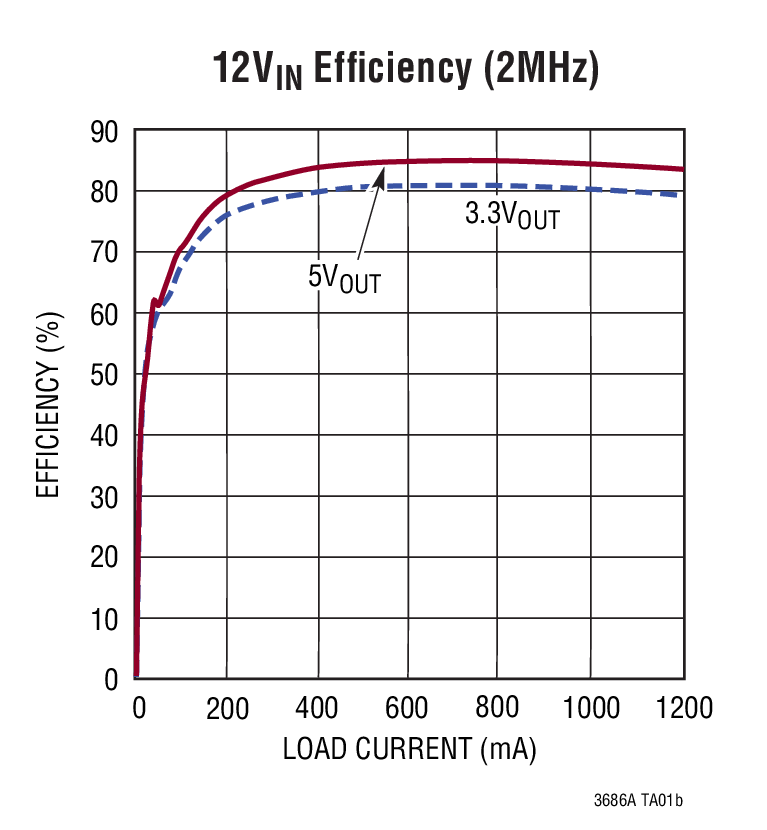

产品详情

LT®3686A 是一款电流模式、PWM 降压型 DC/DC 转换器,具有一个内部电源开关。3.6V 至 37V 的宽输入范围使 LT3686A 适合于调节来自多种电源的功率,包括 24V 工业电源和汽车电池。该器件具有很高的最大频率,因此允许使用纤巧型电感器和电容器,从而造就了非常小巧的解决方案。高于 AM 波段的工作频率避免了对无线电接收的干扰,因而使 LT3686A 特别适合于汽车应用。

逐周期电流限制、热停机和 DA 电流检测功能提供了针对故障状况的保护作用。软起动和频率折返消除了启动期间的输入浪涌电流。在轻负载时,一个位于输出端上的任选内部稳压有效负载通过 BD 引脚将 LT3686A 保持于最高开关频率,从而在高于音频和 AM 波段的频率条件下实现了低且可预知的输出纹波。由于采用了内部补偿电路和一个内部升压二极管,所以减少了外部元件数目。

LT3686A 提供了外部同步能力,而 LT3686 则不具备此项功能。



应用

  • 汽车系统
  • 电池供电型设备
  • 墙上变压器调节
  • 分布式电源调节



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

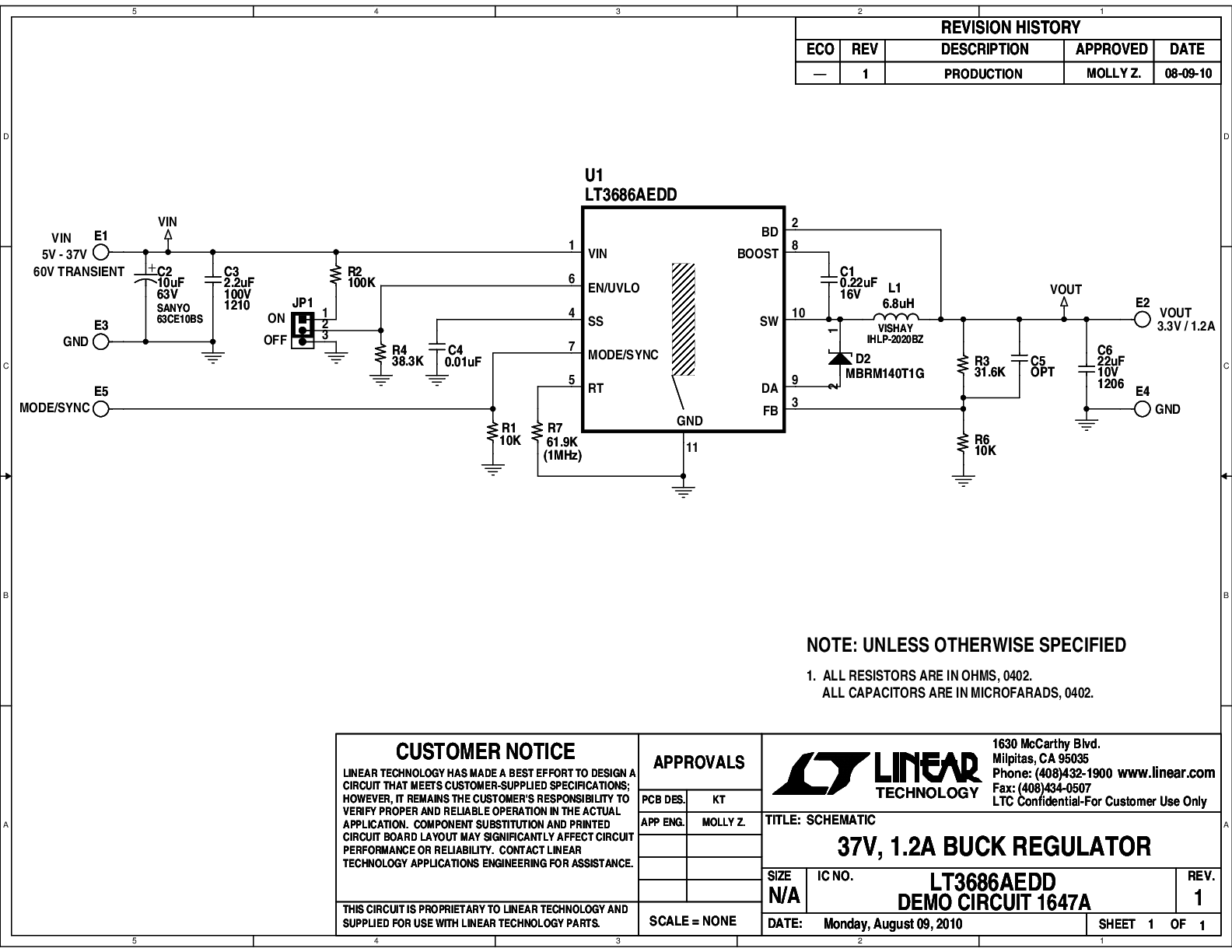

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LT3686
LT3686A

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT3686A
