LT3651-4.1

单片式、4A、宽输入电压、单节锂离子电池充电器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3651-4.1 - Battery Charger IC Download 1.87 KB LTspice LT3651-4.2 Demo Circuit - Single Cell 4A Charger (6.5-32V to 4.2V @ 4A) Download 3.00KB
产品模型 8
特性
  • 宽输入电压范围： 达至 32V (40V 绝对最大值)
  • 可编程充电电流高达 4A
  • 可选择的 C/10 或内置定时器充电终止
  • 动态充电速率设置 / 软起动
  • 可编程输入电流限值
  • 0.5% 浮动电压准确度
  • 7.5% 充电电流准确度
  • 4% C/10 检测准确度
  • NTC 电阻器温度监视器
  • 自动再充电 (在 97.5% 浮动电压)
  • 自动预查验 (在 <70% 浮动电压)
  • 失效电池检测和自动复位
  • 平均电流模式、同步开关电源
  • 用户可编程频率
  • 扁平 (高度仅 0.75mm) 5mm x 6mm 36 引脚 QFN 封装
更多细节
show more Icon

LT®3651 是一款单节 4A 锂离子 / 锂聚合物电池充电器，可在高达 32V 的输入电压下运作。一个高效的单片式平均电流模式同步开关稳压器提供了恒定电流、恒定电压充电和可编程最大充电电流。当有电池插入或电池电压下降至浮动电压以下达 2.5% 时，将起动一个充电周期。充电器终止方式可以选择充电电流或内部安全定时器超时。当充电电流降至编程最大电流的 1/10 (C/10) 时，充电电流将终止充电操作。基于定时器的充电终止方式通常设定为 3 小时，并可由用户来设置 (充电电流连续在低于 C/10 充电，直到超时为止)。一旦充电操作被终止，则 LT3651 将进入一种待机模式 (此时电源电流下降至 85μA)。

LT3651 提供了多种安全功能。可利用小的涓流充电对放电电池进行预查验，如果电池对预查验没有响应，则将发出一个指示信号。一个热敏电阻负责监视电池温度，并在电池温度超出规定范围时暂停充电操作。当芯片温度过高时，充电电流将减小。另外，当需要保持恒定的输入电流以防止输入负载过大时，充电电流也将减小。

LT3651 采用 5mm x 6mm 36 引脚 QFN 封装。



Applications

  • 工业手持式仪器
  • 12V 至 24V 汽车和重型设备
  • 台式充电座
  • 笔记本电脑
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3651-4.1 - Battery Charger IC Download 1.87 KB LTspice LT3651-4.2 Demo Circuit - Single Cell 4A Charger (6.5-32V to 4.2V @ 4A) Download 3.00KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3651-4.1

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/02/2015
英文

LT3651-4.1: Monolithic 4A High Voltage 1 Cell Li-Ion Battery Charger Data Sheet

打开PDF文件

redirect
278.00K
download

下载 PDF

PDF Vector

PDF

更新 02/06/2014
日文

LT3651-4.1: モノリシック4A高電圧1セル・リチウムイオン・バッテリ・チャージャ データシート

打开PDF文件

redirect
580.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 02/15/2013
英文
DC1362A - Demo Manual redirect icon

603.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R541 Reliability Data redirect icon

17.69 K

download

下载 PDF

应用笔记

2

PDF Vector

HTML

更新 06/01/2020
英文
Reverse Voltage Protection for Battery Chargers redirect icon

PDF Vector

HTML

更新 06/01/2020
中文
电池充电器的反向电压保护 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3651EUHE-4.1#PBF 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3651EUHE-4.1#TRPBF 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3651EUHE-4.2#PBF 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3651EUHE-4.2#TRPBF 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3651IUHE-4.1#PBF 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3651IUHE-4.1#TRPBF 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3651IUHE-4.2#PBF 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3651IUHE-4.2#TRPBF 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

µModule电池充电器1
LTM8061
popup image
Cart

推荐新设计使用

32V、2A μModule（电源模块）锂离子/聚合物电池充电器

PowerPath、理想二极管和负载开关1
LTC4359
popup image
Cart

推荐新设计使用

具反向输入保护功能的理想二极管控制器

按钮控制器1
LTC2955
popup image
Cart

推荐新设计使用

具自动接通功能的按钮接通 / 关断控制器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

LTC4359
popup image
Cart

推荐新设计使用

具反向输入保护功能的理想二极管控制器

LTC2955
popup image
Cart

推荐新设计使用

具自动接通功能的按钮接通 / 关断控制器

评估套件 2

reference details image

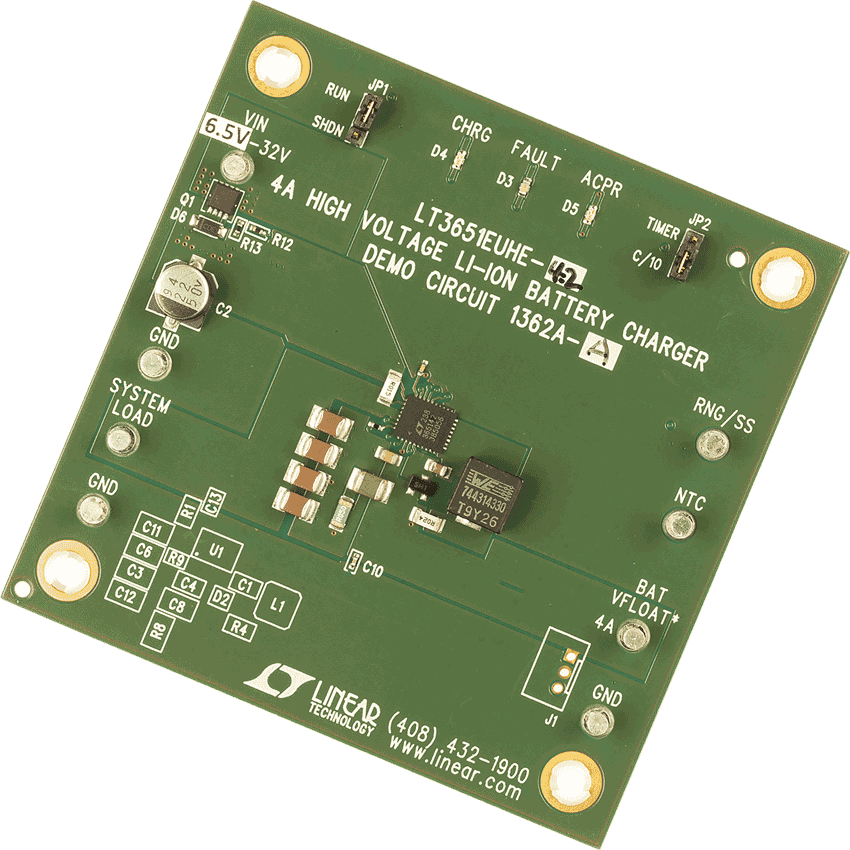

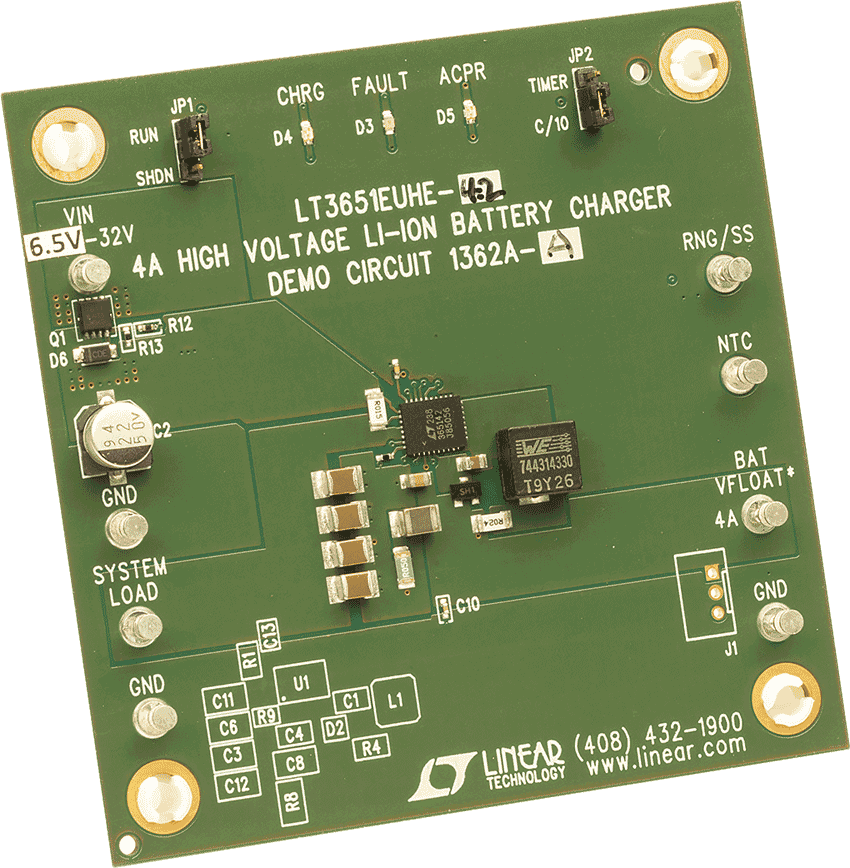

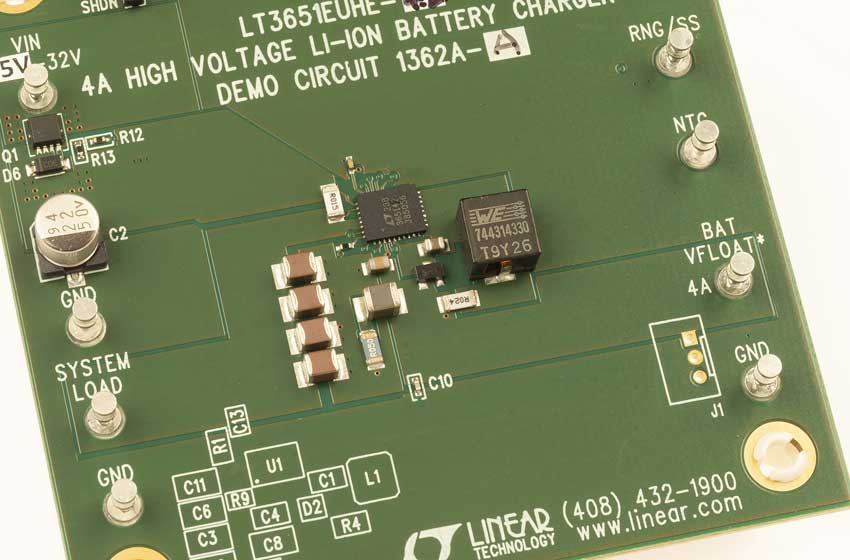

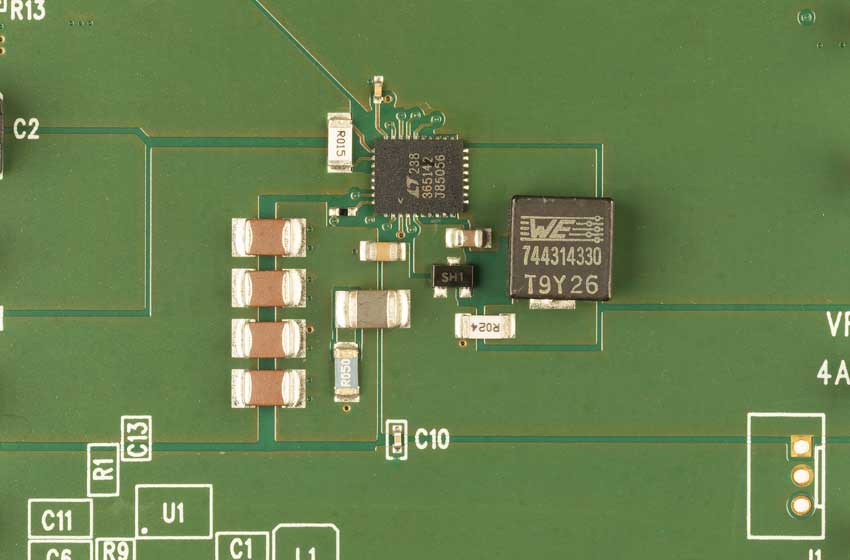

DC1362A-A

LT3651EUHE-4.2 Demo Board | 6.5V ≤ VIN ≤ 32V, 4A Li-Ion Battery Charger, VOUT = 4.2V @ 4A

zoom

DC1362A-A

LT3651EUHE-4.2 Demo Board | 6.5V ≤ VIN ≤ 32V, 4A Li-Ion Battery Charger, VOUT = 4.2V @ 4A

download icon

下载

 print icon

打印
DC1362A-A
LT3651EUHE-4.2 Demo Board | 6.5V ≤ VIN ≤ 32V, 4A Li-Ion Battery Charger, VOUT = 4.2V @ 4A
立即购买 更多内容

产品详情

Demonstration circuit 1362A-A (4.2V fixed output) is a 4A high voltage Li-Ion battery charger featuring the LT3651EUHE-4.2. The LT3651 is a complete, high power Li-Ion battery charger that can operate over a wide input voltage range. The charger is a constant-current, constant-voltage type with a maximum charge current of 4A that can be externally set. A precondition feature trickle charges a low voltage battery and bad battery detection provides a signal if the battery doesn’t respond to preconditioning. The LT3651EUHE is available in a 36-lead (5mm × 6mm) QFN surface mount package with two exposed thermal pads.

资料

pdf icon

PDF

DC1362A - Demo Manual Download

603.00K

pdf icon

ZIP

DC1362A - Design Files Download

815.00K

pdf icon

PDF

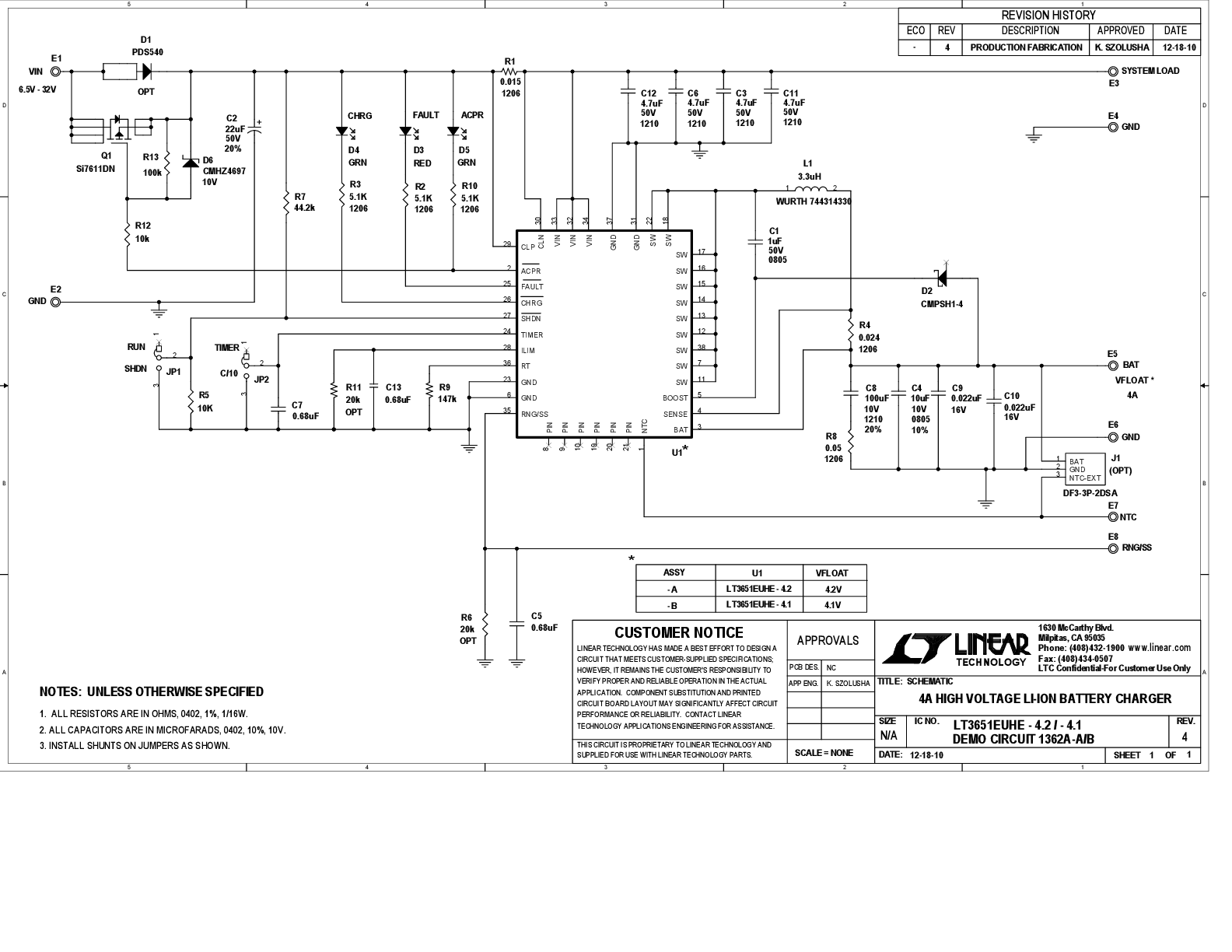

DC1362A - Schematic Download

73.00K

更多 Arrow image
reference details image

DC1362A-B

LT3651EUHE-4.1 Demo Board | 6.5V ≤ VIN ≤ 32V, 4A Li-Ion Battery Charger, VOUT =  4.1V @  4A

zoom

DC1362A-B

LT3651EUHE-4.1 Demo Board | 6.5V ≤ VIN ≤ 32V, 4A Li-Ion Battery Charger, VOUT =  4.1V @  4A

download icon

下载

 print icon

打印
DC1362A-B
LT3651EUHE-4.1 Demo Board | 6.5V ≤ VIN ≤ 32V, 4A Li-Ion Battery Charger, VOUT =  4.1V @  4A
立即购买 更多内容

产品详情

Demonstration circuit 1362A-B (fixed 4.1V output) is a 4A high voltage Li-Ion battery charger featuring the LT3651EUHE-4.1. The LT3651 is a complete, high power Li-Ion battery charger that can operate over a wide input voltage range. The charger is a constant-current, constant-voltage type with a maximum charge current of 4A that can be externally set. A precondition feature trickle charges a low voltage battery and bad battery detection provides a signal if the battery doesn’t respond to preconditioning. The LT3651EUHE is available in a 36-lead (5mm × 6mm) QFN surface mount package with two exposed thermal pads.

资料

pdf icon

PDF

DC1362A - Demo Manual Download

603.00K

pdf icon

ZIP

DC1362A - Design Files Download

815.00K

pdf icon

PDF

DC1362A - Schematic Download

73.00K

更多 Arrow image

评估套件2

evaluation kit item images

DC1362A-A

LT3651EUHE-4.2 Demo Board | 6.5V ≤ VIN ≤ 32V, 4A Li-Ion Battery Charger, VOUT = 4.2V @ 4A
evaluation kit item images

DC1362A-B

LT3651EUHE-4.1 Demo Board | 6.5V ≤ VIN ≤ 32V, 4A Li-Ion Battery Charger, VOUT =  4.1V @  4A

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT3651-4.1 - Battery Charger IC Download

1.87 K

spice tool Lt Spice

LT3651-4.2 Demo Circuit - Single Cell 4A Charger (6.5-32V to 4.2V @ 4A) Download

3.00K
