LT3599

具 ±1.5% 电流匹配准确度的四串 120mA LED 驱动器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 10
特性
  • 高达 3000:1 的 True Color PWM 调光比
  • 以高达 120mA 的电流驱动 4 串 LED
  • 准确度达 ±1.5% 的 LED 电流匹配
  • 宽输入电压范围:3.1V 至 30V
  • 输出电压高达 44V
  • 即使在 VIN > VOUT 的条件下也能调节 LED 电流
  • 在停机模式中断接 LED
  • 可编程最大 VOUT (已调)
  • 开路 / 短路 LED 保护和故障标志
  • 可编程 LED 电流降额
  • 可调频率:200kHz 至 2.1MHz
  • 可同步至一个外部时钟
  • 模拟调光高达 20:1
  • 具迟滞的可编程输入 UVLO
  • 耐热性能增强型 32 引脚 (5mm x 5mm) QFN 和 28 引脚 TSSOP 封装

更多细节
show more Icon

LT®3599 是一款固定频率、2A 升压型 DC/DC 转换器,专为以一个高达 44V 的输出电压来驱动 4 串 120mA LED 而设计。开关频率可以利用一个外部电阻器设置在 200kHz 至 2.1MHz 范围。

LED 调光功能可利用 CTRL 引脚上的模拟调光电路以及 PWM 引脚上的脉宽调制调光电路来实现。LT3599 能够准确地调节 LED 电流,即使在输入电压高于 LED 输出电压的情况下也不例外。

其他特点包括可编程 LED 电流降额、开关频率同步至一个外部时钟、LED 串停用控制、OPENLED 报警引脚、SHORTLED 报警引脚、以及所有 LED 串均被断接时的可编程最大输出电压。LT3599 采用耐热性能增强型 32 引脚 (5mm x 5mm) QFN 和 28 引脚 TSSOP 封装。


Applications

  • 汽车导航 TFT LCD 显示器
  • 台式电脑和笔记本电脑 TFT- LCD 显示器

产品模型 10

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3599EFE#PBF
  • HTML
  • HTML
LT3599EFE#TRPBF
  • HTML
  • HTML
LT3599EUH#PBF
  • HTML
  • HTML
LT3599EUH#TRPBF
  • HTML
  • HTML
LT3599HFE#PBF
  • HTML
  • HTML
LT3599HFE#TRPBF
  • HTML
  • HTML
LT3599IFE#PBF
  • HTML
  • HTML
LT3599IFE#TRPBF
  • HTML
  • HTML
LT3599IUH#PBF
  • HTML
  • HTML
LT3599IUH#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3599EFE#PBF

量产

LT3599EFE#TRPBF

量产

LT3599HFE#PBF

量产

LT3599HFE#TRPBF

量产

LT3599IFE#PBF

量产

LT3599IFE#TRPBF

量产

2月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3599EUH#PBF

量产

LT3599EUH#TRPBF

量产

LT3599IUH#PBF

量产

LT3599IUH#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3599EFE#PBF

量产

LT3599EFE#TRPBF

量产

LT3599HFE#PBF

量产

LT3599HFE#TRPBF

量产

LT3599IFE#PBF

量产

LT3599IFE#TRPBF

量产

2月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3599EUH#PBF

量产

LT3599EUH#TRPBF

量产

LT3599IUH#PBF

量产

LT3599IUH#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

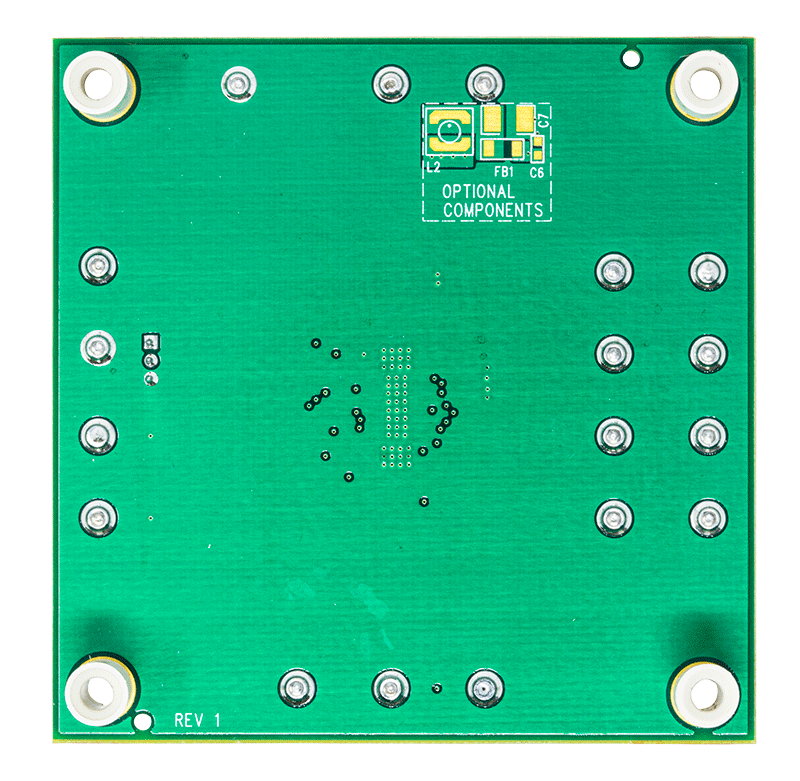

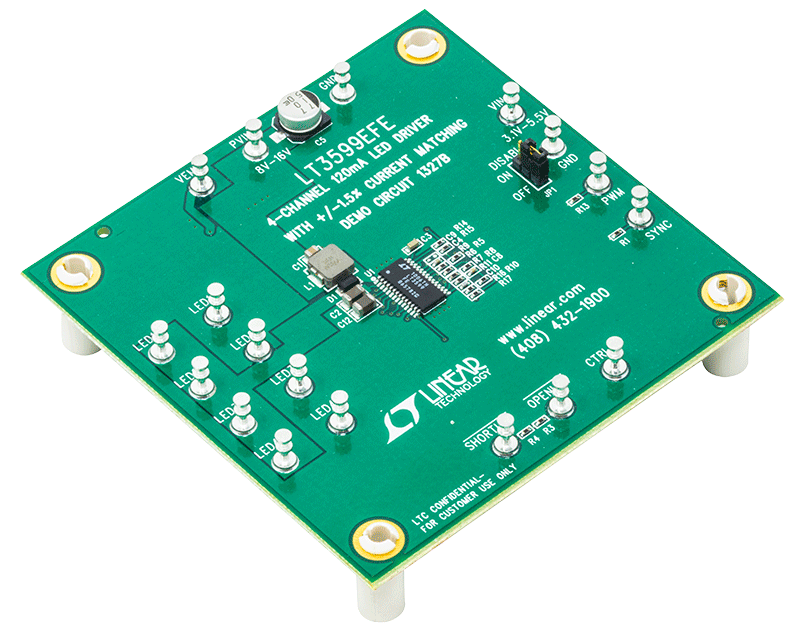

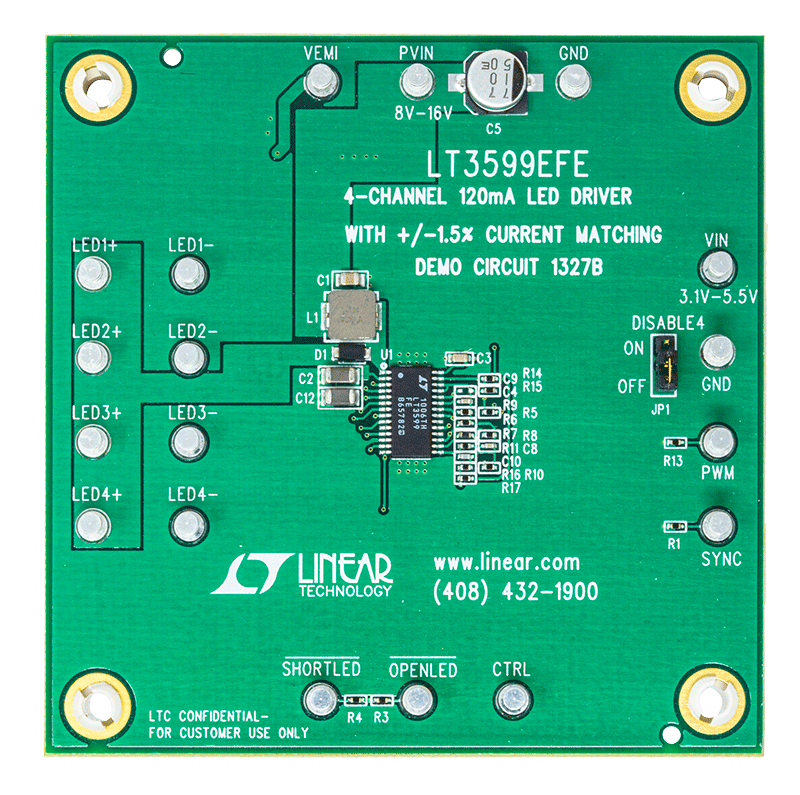

DC1327B

LT3599EFE演示板 | 4通道升压LED驱动器,8V ≤ PVIN ≤ 16V,VLED高达44V (80mA)

zoom

DC1327B

LT3599EFE演示板 | 4通道升压LED驱动器,8V ≤ PVIN ≤ 16V,VLED高达44V (80mA)

LT3599EFE演示板 | 4通道升压LED驱动器,8V ≤ PVIN ≤ 16V,VLED高达44V (80mA)

产品详情

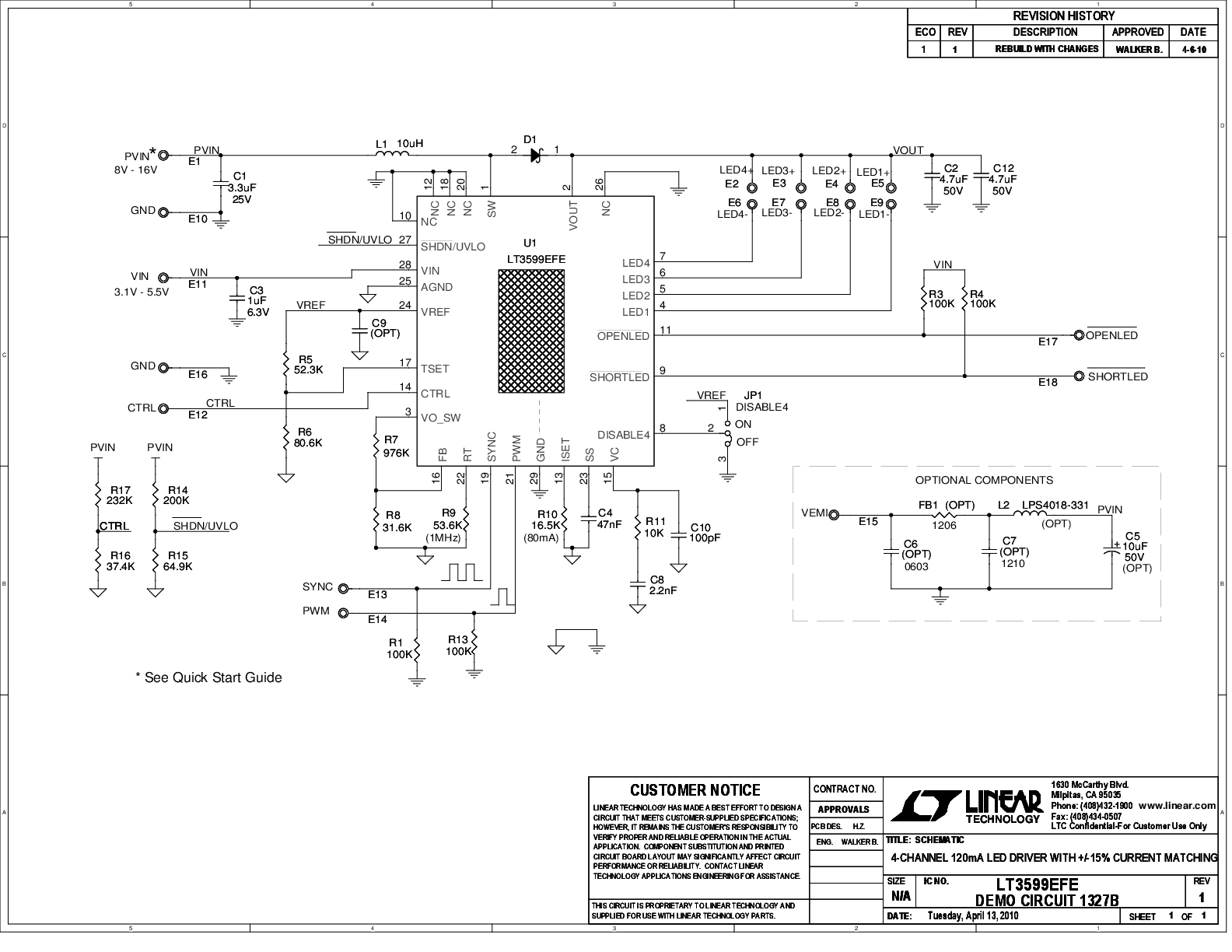

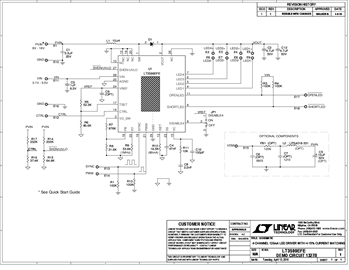

演示电路1327B是一款具有+/-1.5%匹配电流的4通道80mA LED驱动器,内置LT3599。LT3599是一款升压DC/DC转换器,每串可驱动多达4串LED(电流高达120mA),输出电压最高可达44V。LED串连接至内部电流源,此时电流电平由外部电阻设置。每串最多可包含10个白光LED。允许并联串。

根据电路要求,尽管可以接受高达40V的高电压,LT3599的电源电压范围为3.1V至5.5V,且升压转换器采用8V至16电压电源供电。
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
