概览
优势和特点
- 3000 : 1 True Color PWM™ 调光比
- 2.3A、45V 内部开关
- 100mV 高端电流检测
- 开路 LED 保护
- 可调频率范围：250kHz 至 2.5MHz
- 宽输入电压范围：
- 工作时为 3V 至 30V
- 瞬变保护至 40V

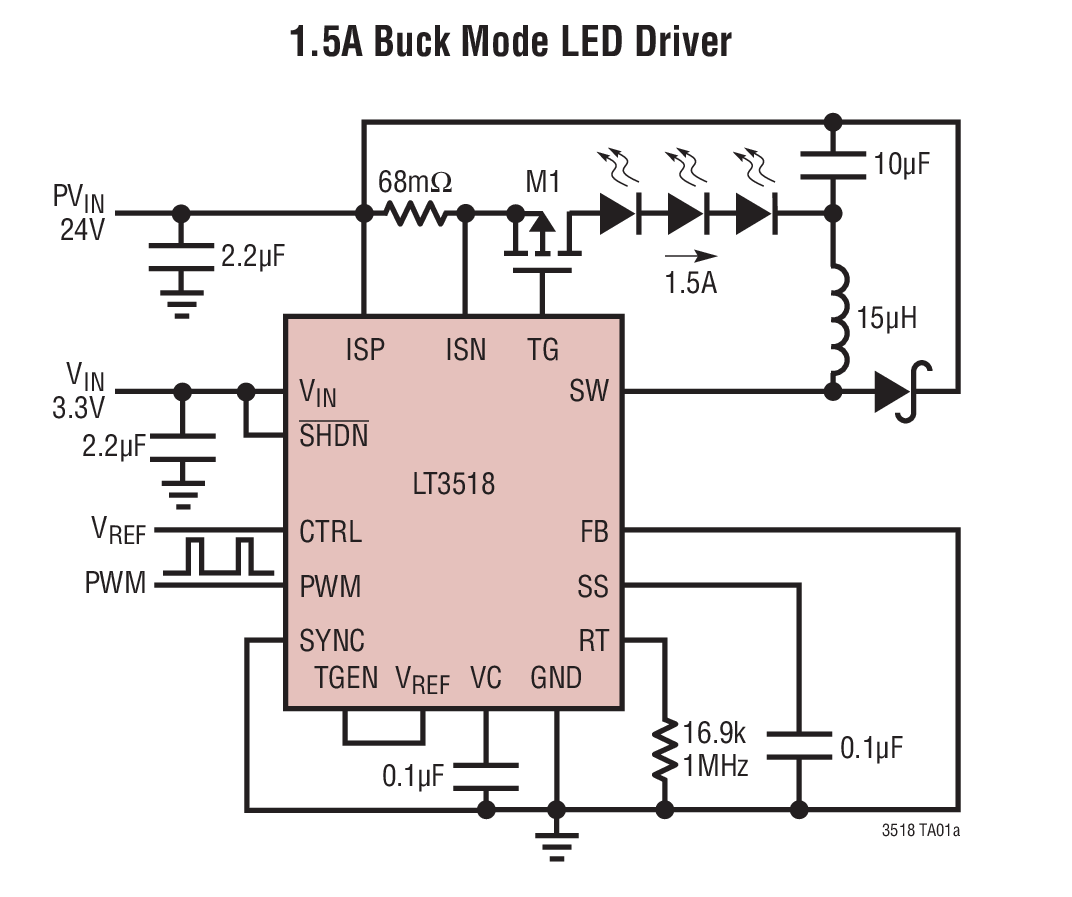

- 可工作于升压、降压和降压-升压模式
- 用于 PMOS LED 断接的栅极驱动器
- 恒定电流和恒定电压调节
- CTRL 引脚提供 10 : 1 模拟调光
- 低停机电流：<1μA

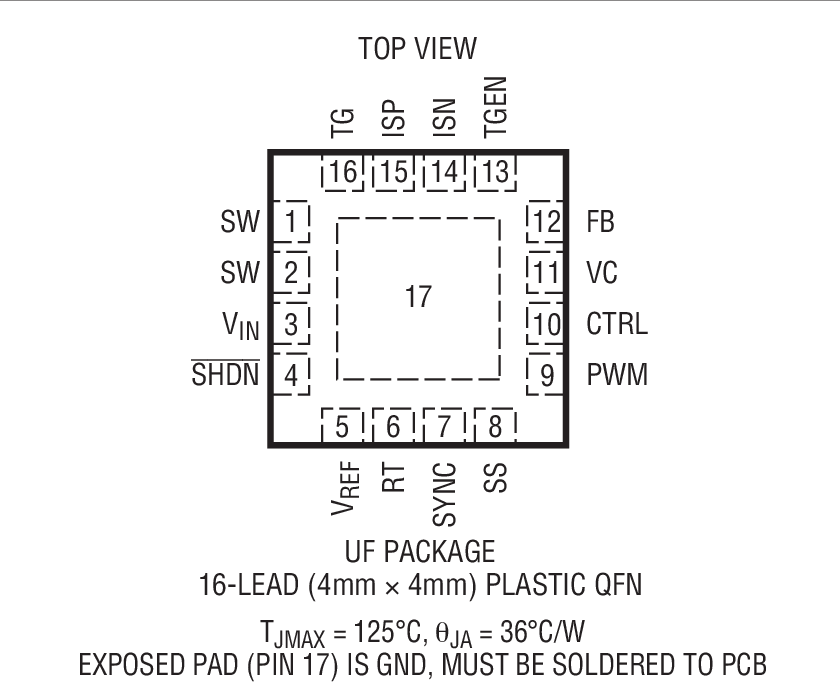

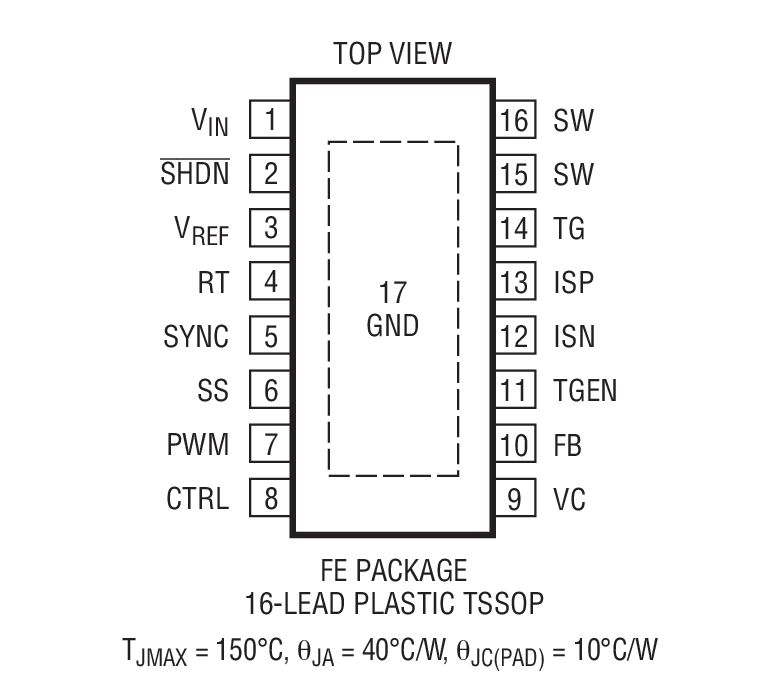

- 纤巧型 (4mm x 4mm) 16 引线 QFN 和 16 引脚 TSSOP 封装
产品详情

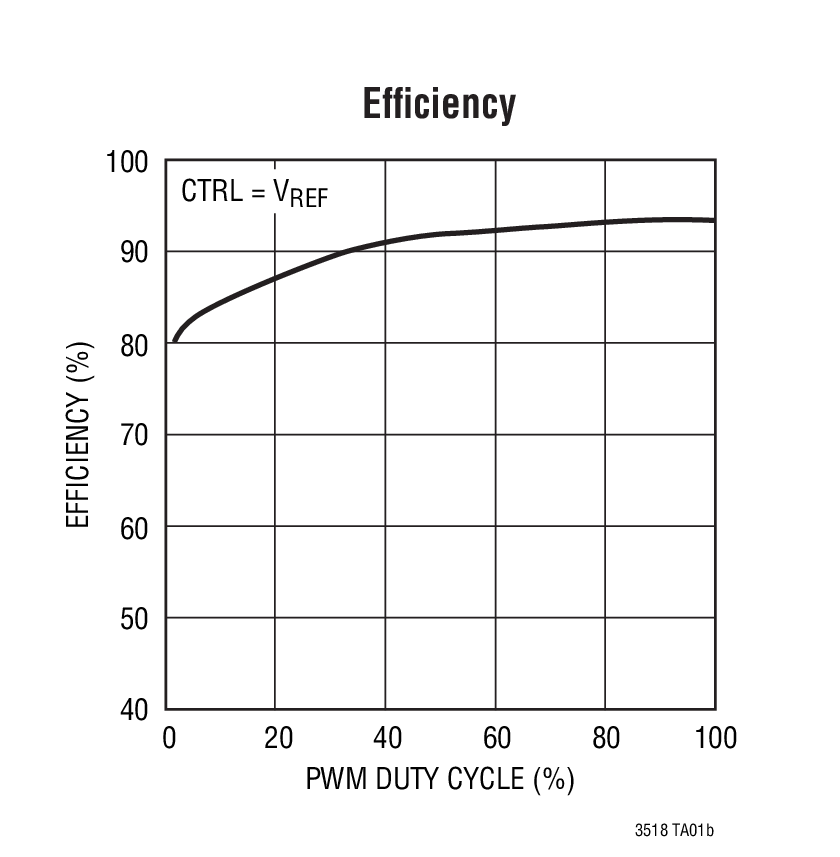

LT®3518 是一个具有内部 2.3A、45V 开关的电流模式 DC/DC 转换器，专为驱动 LED 而设计。LT3518 起了一个 LED 驱动器的作用，可在升压、降压和降压-升压模式中运作。它组合了一个传统的电压环路和一个独特的电流环路，以充当一个恒定电流源或恒定电压源。可编程开关频率允许针对效率或元件尺寸要求来优化外部元件。能够使 LT3518 的开关频率与一个外部时钟信号同步。可利用一个 100mV 检测电阻器从外部设置 LED 电流。外部 PWM 输入提供了 3000 : 1 LED 调光能力。CTRL 引脚可提供另外的 10 : 1 调光比。
LT3518 采用小占板面积的 16 引线 QFN (4mm x 4mm) 和 16 引脚 TSSOP 封装。LT3518 提供了一种面向恒定电压和恒定电流应用的完整解决方案。
应用
- 显示器背面照明
- 汽车和航空电子照明
- 照明
- 扫描仪
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

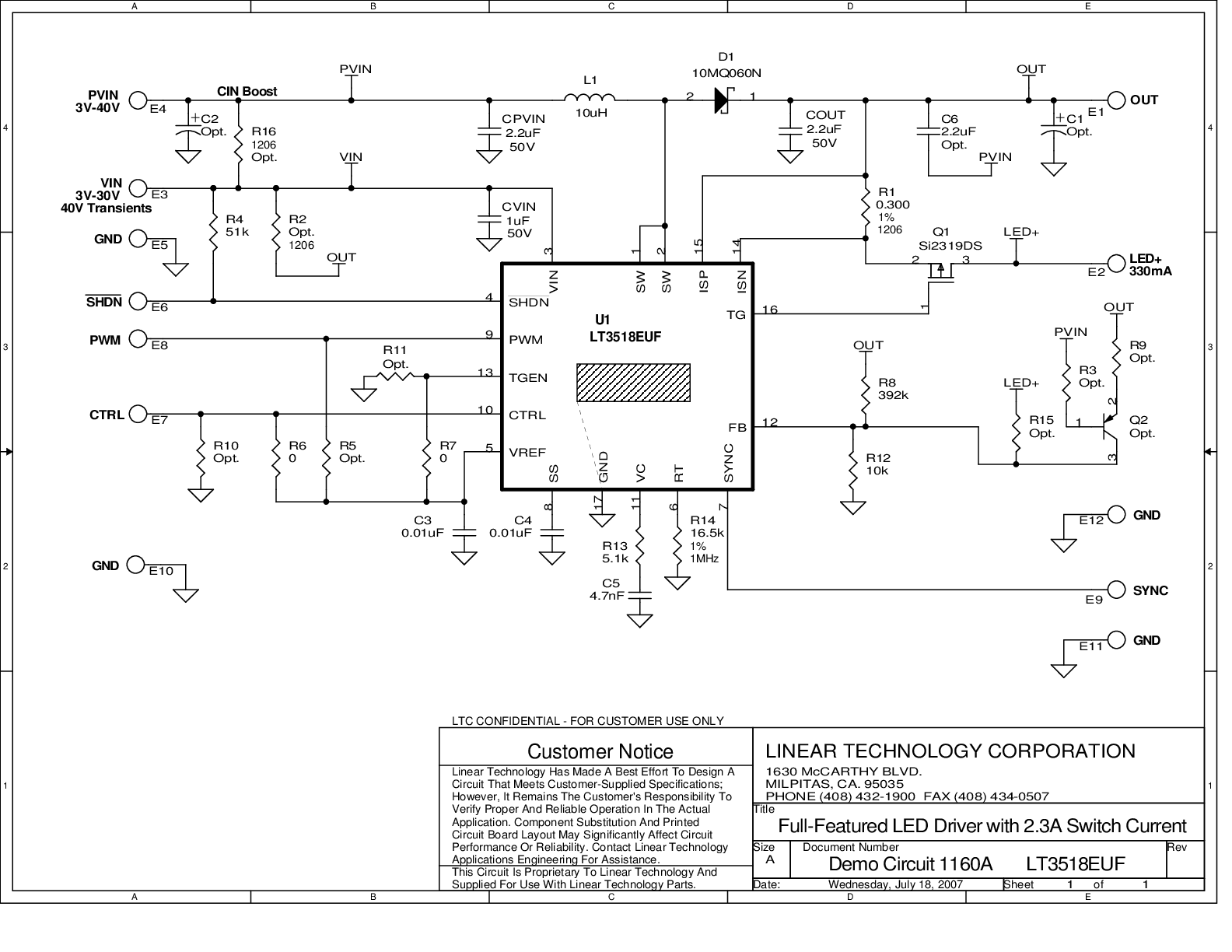

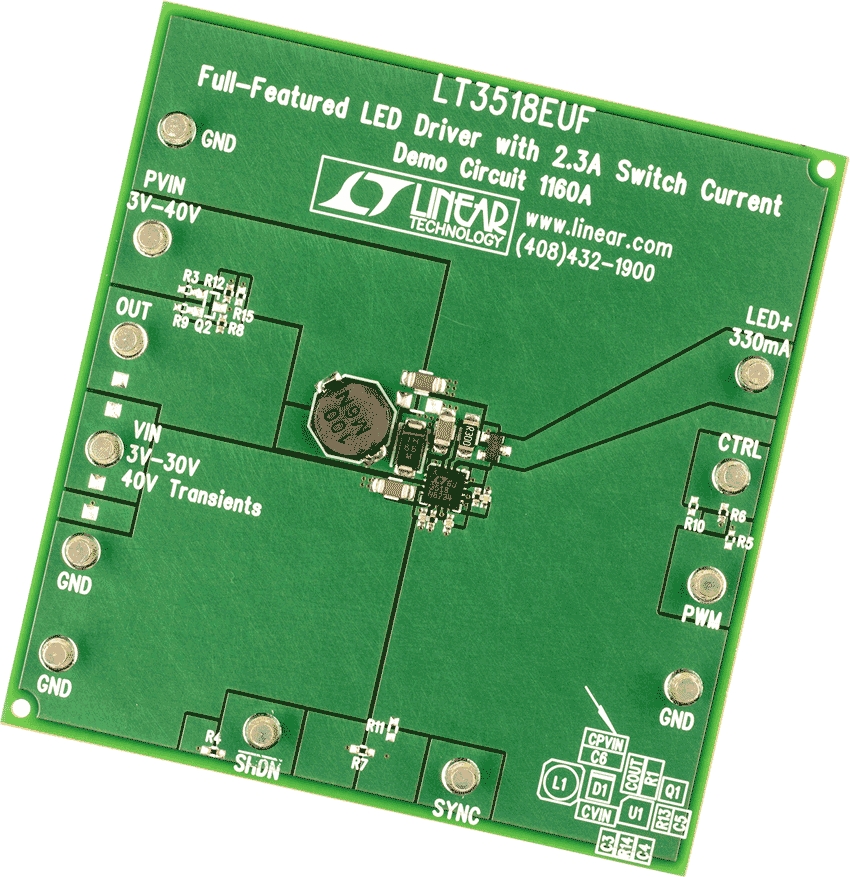

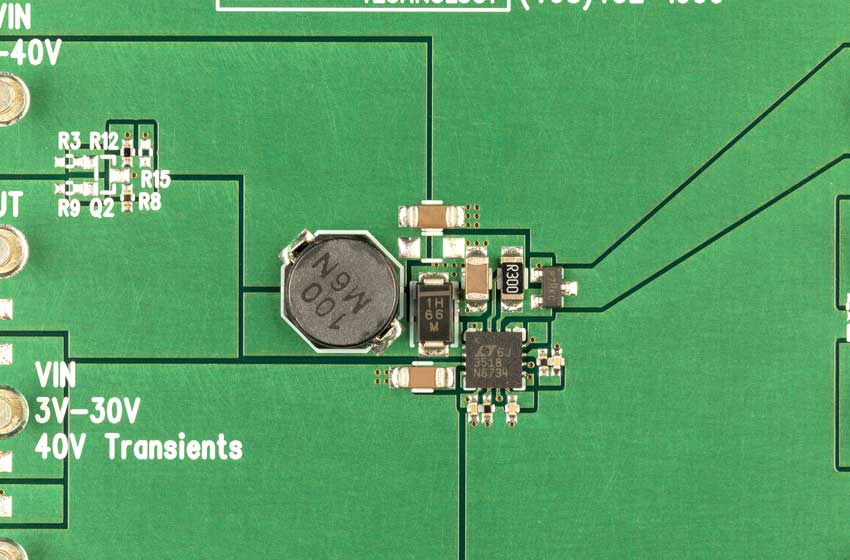

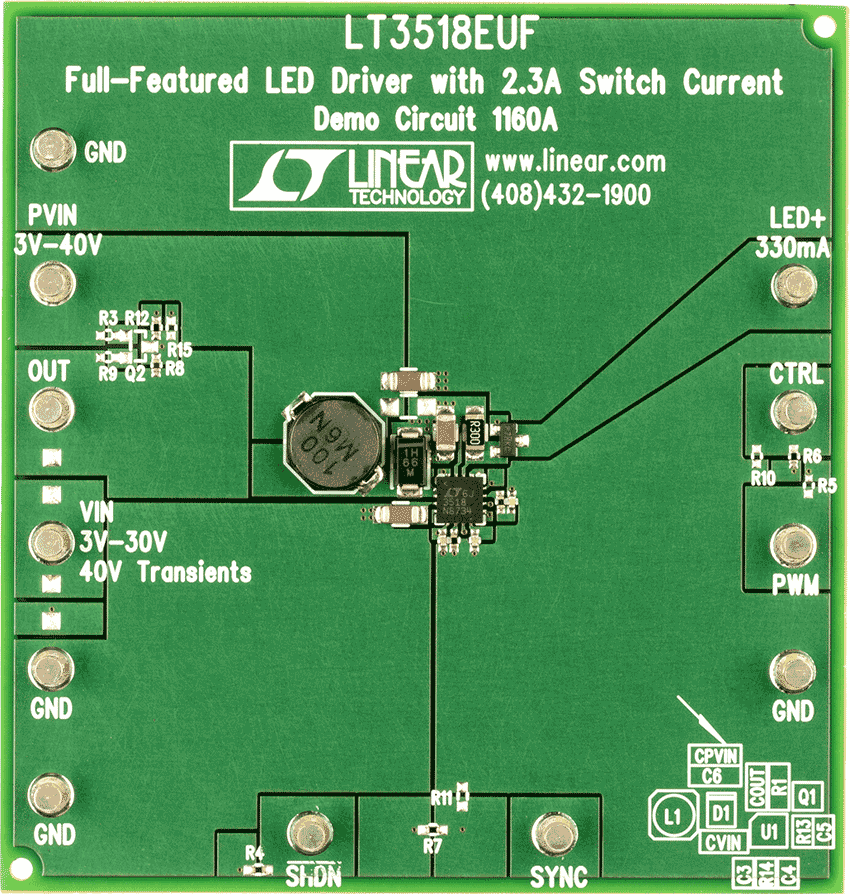

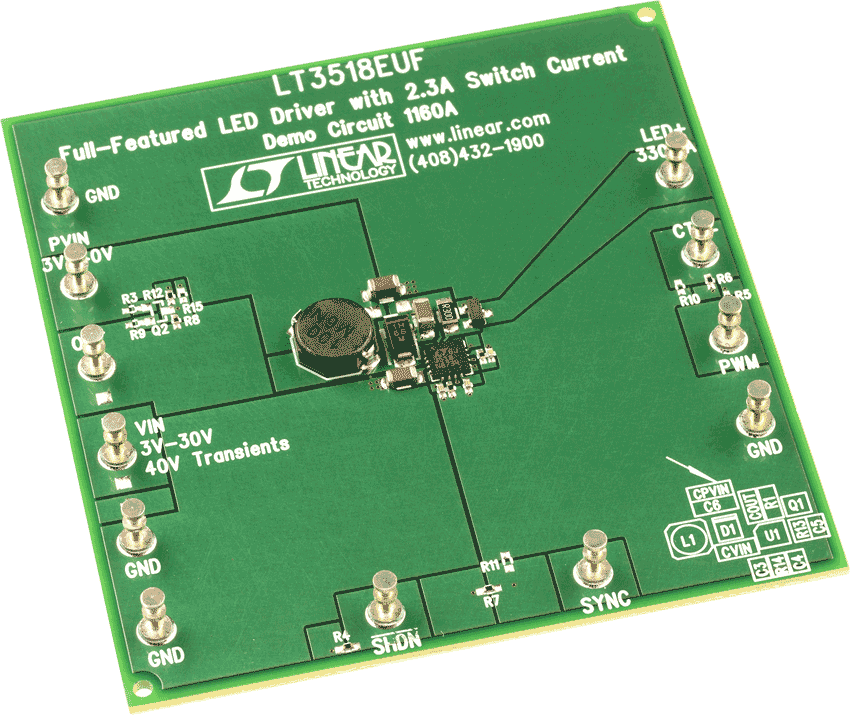

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3518
配套产品推荐
LT3518 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3518EFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3518EFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3518EUF#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3518EUF#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3518HFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3518HFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3518HUF#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3518HUF#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3518IFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3518IFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3518IUF#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3518IUF#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R518 Reliability Data |
