概览

优势和特点

  • 集成的精准基准
    • 2.5V 全标度 10ppm/ºC (LTC2640-L)
    • 4.096V 全标度 10ppm/ºC (LTC2640-H)
  • 最大 INL 误差:1LSB (LTC2640A-12)
  • 双向基准:输入或 10ppm/ºC 输出
  • 低噪声 (0.7mVP-P,0.1Hz 至 200kHz)
  • 在整个温度范围内保证单调特性
  • 2.7V 至 5.5V 电源范围 (LTC2640-L)
  • 低功率操作:180μA (在 3V)
  • 功率降至 1.8μA 最大值 (C 级和 I 级)
  • 异步 DAC 清零引脚 (LTC2640-Z)
  • 上电复位至零标度或中间标度选项
  • 双缓冲数据锁存器
  • 保证能够在 –40ºC 至 125ºC 的温度范围内正常运作 (H 级)
  • 8 引脚 TSOT-23 (ThinSOT) 封装

产品详情

LTC®2640 是一个采用 8 引脚 TSOT-23 封装、具有一个集成、高准确度、低漂移基准的 12 位、10 位和 8 位电压输出 DAC 系列。它内置一个轨至轨输出缓冲器,并被保证具有单调特性。

LTC2640-L 具有一个 2.5V 的全标度输出,并采用 2.7V 至 5.5V 单工作电源。LTC2640-H 具有一个 4.096V 的全标度输出,并采用 4.5V 至 5.5V 单工作电源。在 REF 引脚上提供了一个 10ppm/ºC 基准输出。

每个 DAC 都能够工作于外部基准模式,在该模式中,一个提供至 REF 引脚的电压负责设定全标度输出。

LTC2640 DAC 采用一个 SPI/MICROWIRE 兼容型三线式串行接口,该接口在高达 50MHz 的时钟频率条件下运作。

LTC2640 包括一个上电复位电路。提供了在上电之后复位至零标度或复位至中间标度的选项。


应用

  • 移动通信
  • 过程控制和工业自动化
  • 自动测试设备
  • 便携式设备
  • 汽车
  • 光网络


产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

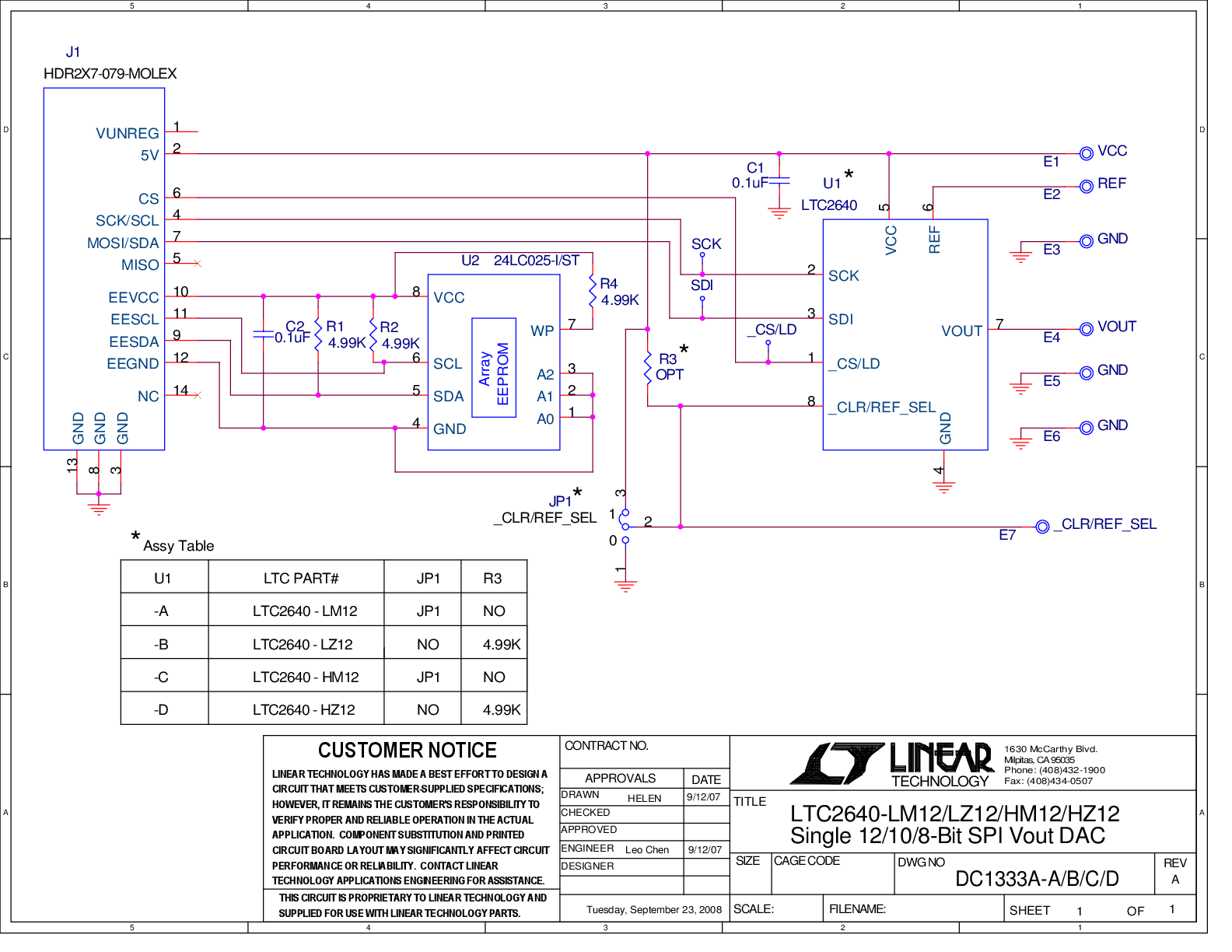

评估套件 (4)
