LT3496

三通道输出 LED 驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品模型 10
特性

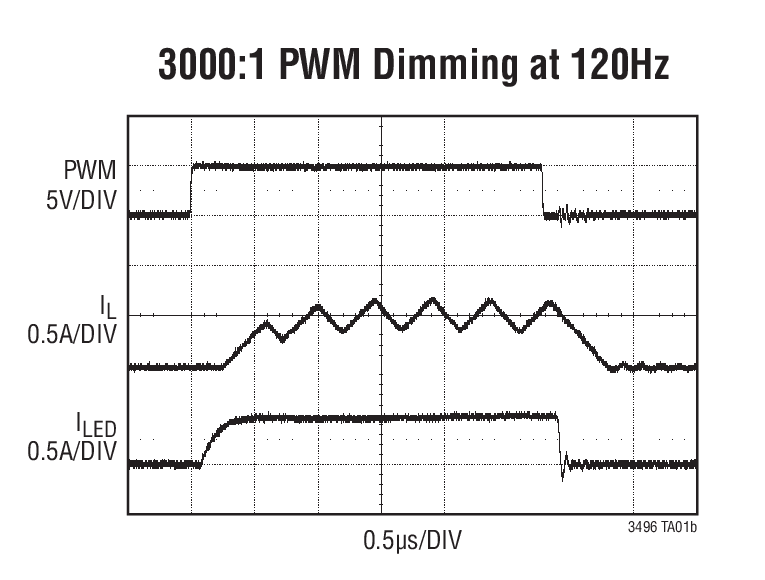

  • True Color PWM 调光可提供高达 3000:1 的调光比
  • 用于 PMOS LED 断接的内置栅极驱动器
  • 具 750mA、45V 内部开关的 3 个独立驱动器通道
  • 可工作于降压、升压、降压-升压模式
  • CTRL 引脚可在 10mV 至 100mV 的范围内准确地设定 LED 电流检测门限
  • 可调频率:330kHz 至 2.1MHz
  • 开路 LED 保护
  • 宽输入电压范围:
    • 工作电压范围为 3V 至 30V
    • 瞬变保护至 40V
  • 表面贴装型组件

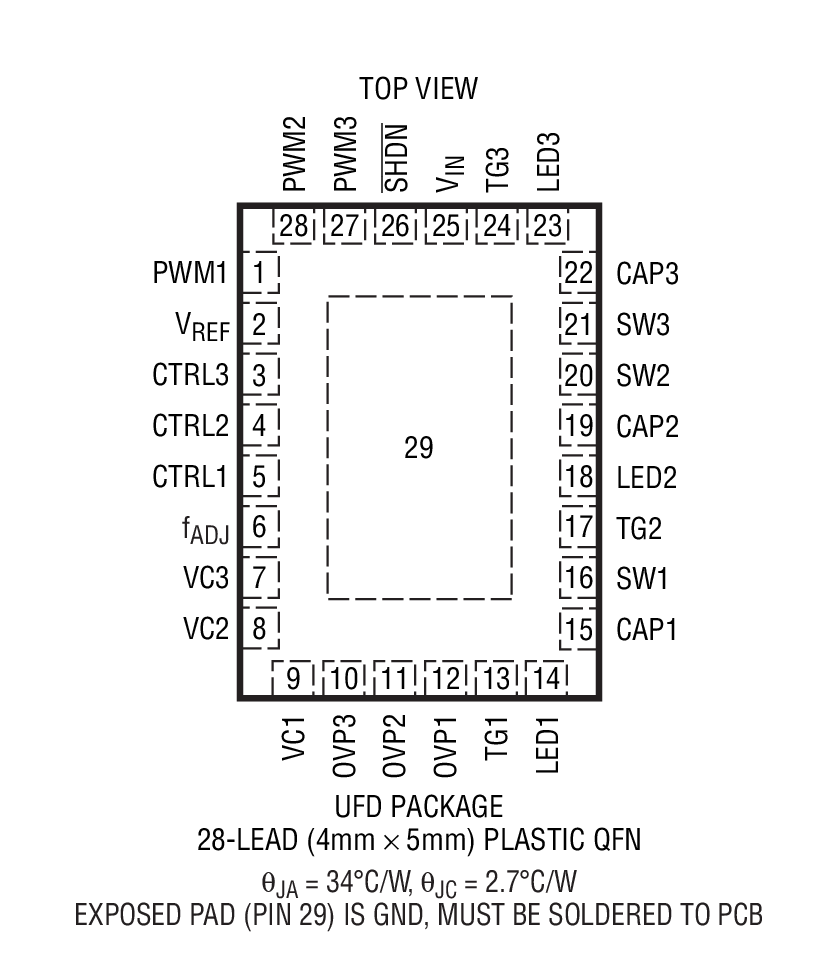

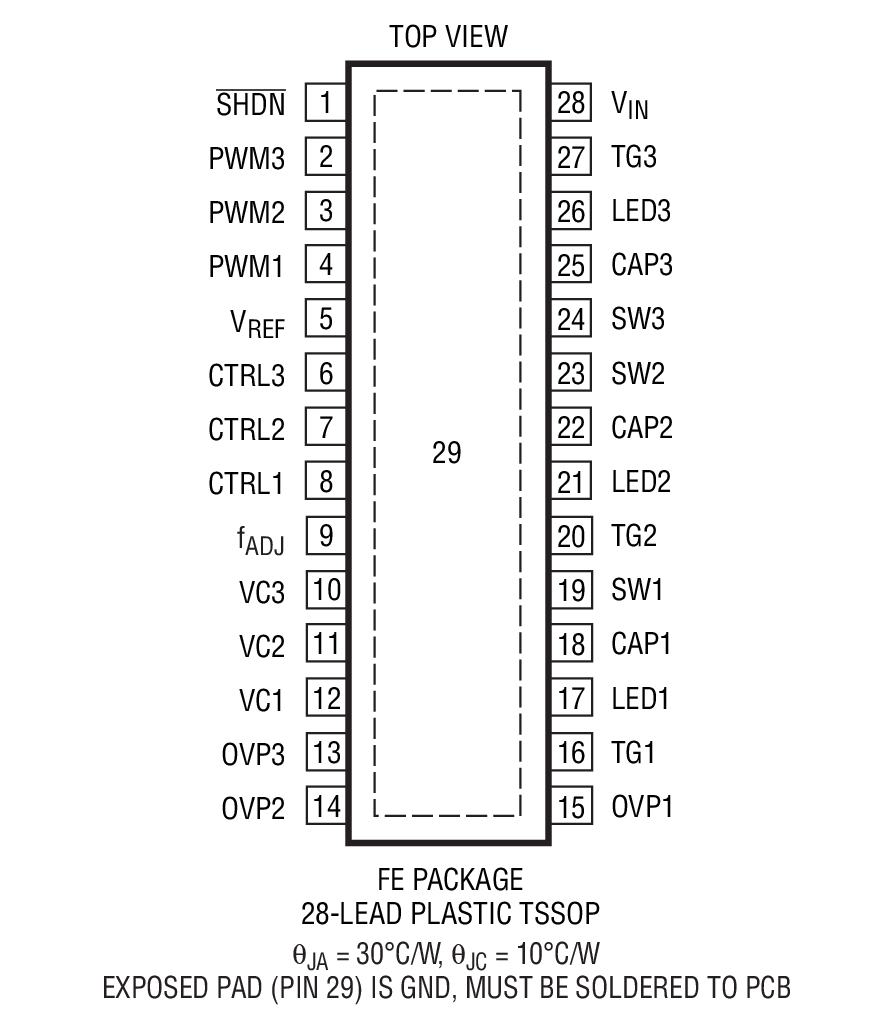

  • 28 引脚 (4mm x 5mm) QFN 和 TSSOP 封装



更多细节
show more Icon

LT®3469 是专为用作一个恒定电流源而设计的三通道输出 DC/DC 转换器,是驱动 LED 的理想选择。LT3496 可工作于降压、升压或降压-升压模式。LT3496 采用一种固定频率、电流模式架构,因而可在一个很宽的电源和输出电压范围内实现稳定的操作。一个频率调节引脚允许用户在 330kHz 至 2.1MHz 的范围内设置开关频率,以优化效率和外部组件尺寸。

LT3496 在每个通道上支持 3000:1 的调光控制。三个稳压器均由通道的 PWM 信号来独立运作。该 PWM 功能可精准地调节 LED 信号源的混色或调光比。三个通道均具有一个内置栅极驱动器,用于驱动一个外部 LED 断接 P 沟道 MOSFET,从而提供了高调光范围。LT3496 每个通道的输出电流范围可利用一个外部检测电阻器来设置。

CTRL 引脚用于调节 LED 电流,以实现模拟调光或过热保护。




Applications

  • RGB 照明
  • 广告牌和大型显示器
  • 汽车和航空电子照明
  • 恒定电流源



产品模型 10

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3496EFE#PBF
  • HTML
  • HTML
LT3496EFE#TRPBF
  • HTML
  • HTML
LT3496EUFD#PBF
  • HTML
  • HTML
LT3496EUFD#TRPBF
  • HTML
  • HTML
LT3496HUFD#PBF
  • HTML
  • HTML
LT3496HUFD#TRPBF
  • HTML
  • HTML
LT3496IFE#PBF
  • HTML
  • HTML
LT3496IFE#TRPBF
  • HTML
  • HTML
LT3496IUFD#PBF
  • HTML
  • HTML
LT3496IUFD#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3496EFE#PBF

量产

LT3496EFE#TRPBF

量产

LT3496IFE#PBF

量产

LT3496IFE#TRPBF

量产

2月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3496EUFD#PBF

量产

LT3496EUFD#TRPBF

量产

LT3496HUFD#PBF

量产

LT3496HUFD#TRPBF

量产

LT3496IUFD#PBF

量产

LT3496IUFD#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3496EFE#PBF

量产

LT3496EFE#TRPBF

量产

LT3496IFE#PBF

量产

LT3496IFE#TRPBF

量产

2月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3496EUFD#PBF

量产

LT3496EUFD#TRPBF

量产

LT3496HUFD#PBF

量产

LT3496HUFD#TRPBF

量产

LT3496IUFD#PBF

量产

LT3496IUFD#TRPBF

量产

软件和型号相关生态系统

评估套件 2

reference details image

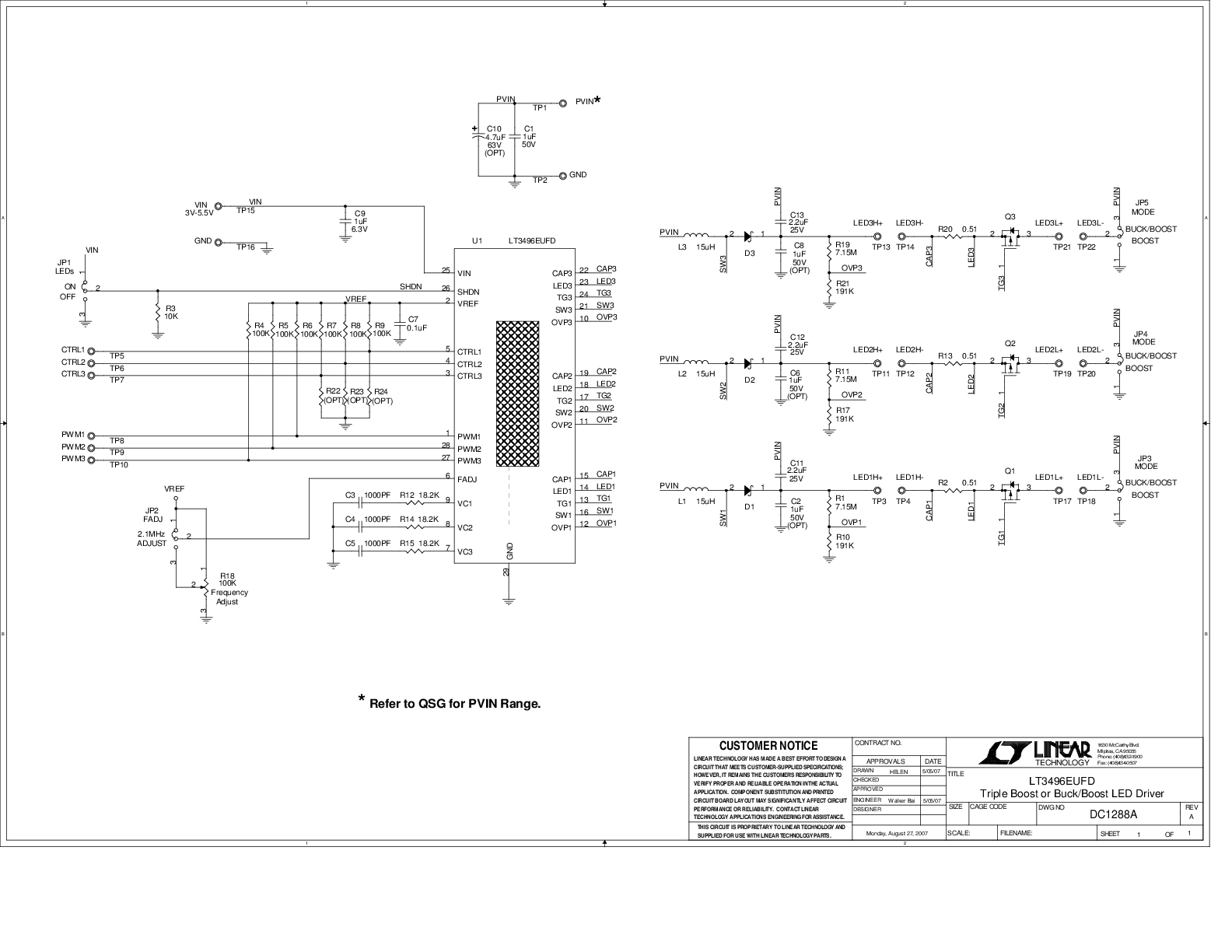

DC1288A

LT3496EUFD Demo Circuit | Buck-Boost or Boost Triple Output LED Driver, 8V ≤ VIN ≤ 16V, VLED up to 36V @ 200mA (×3)

zoom

DC1288A

LT3496EUFD Demo Circuit | Buck-Boost or Boost Triple Output LED Driver, 8V ≤ VIN ≤ 16V, VLED up to 36V @ 200mA (×3)

LT3496EUFD Demo Circuit | Buck-Boost or Boost Triple Output LED Driver, 8V ≤ VIN ≤ 16V, VLED up to 36V @ 200mA (×3)

产品详情

Demonstration circuit 1288 is a Triple Boost or Buck-Boost LED Driver featuring the LT3496EUFD (for evaluating an LT3496 buck mode LED driver, use the demonstration circuit 986). The LT3496 is a triple output DC/DC converter designed to operate as current sources for driving high current LEDs. The board can be configured as either a buck-boost (default) or boost solution. The current for each output is set at 200mA in either mode. The three LEDs are included in the demo board assembly.

The operating power input voltage (PVIN) range is 8V to 16V. The buck-boost circuit can tolerate an input voltage up to 40V when the LED string is on the high side. The part shuts down when the overvoltage threshold is reached. For a typical application with 5 LEDs totaling 16V of LED voltage, the circuit will operate until PVIN reaches 22V if the overvoltage protection is set to 38V.
reference details image

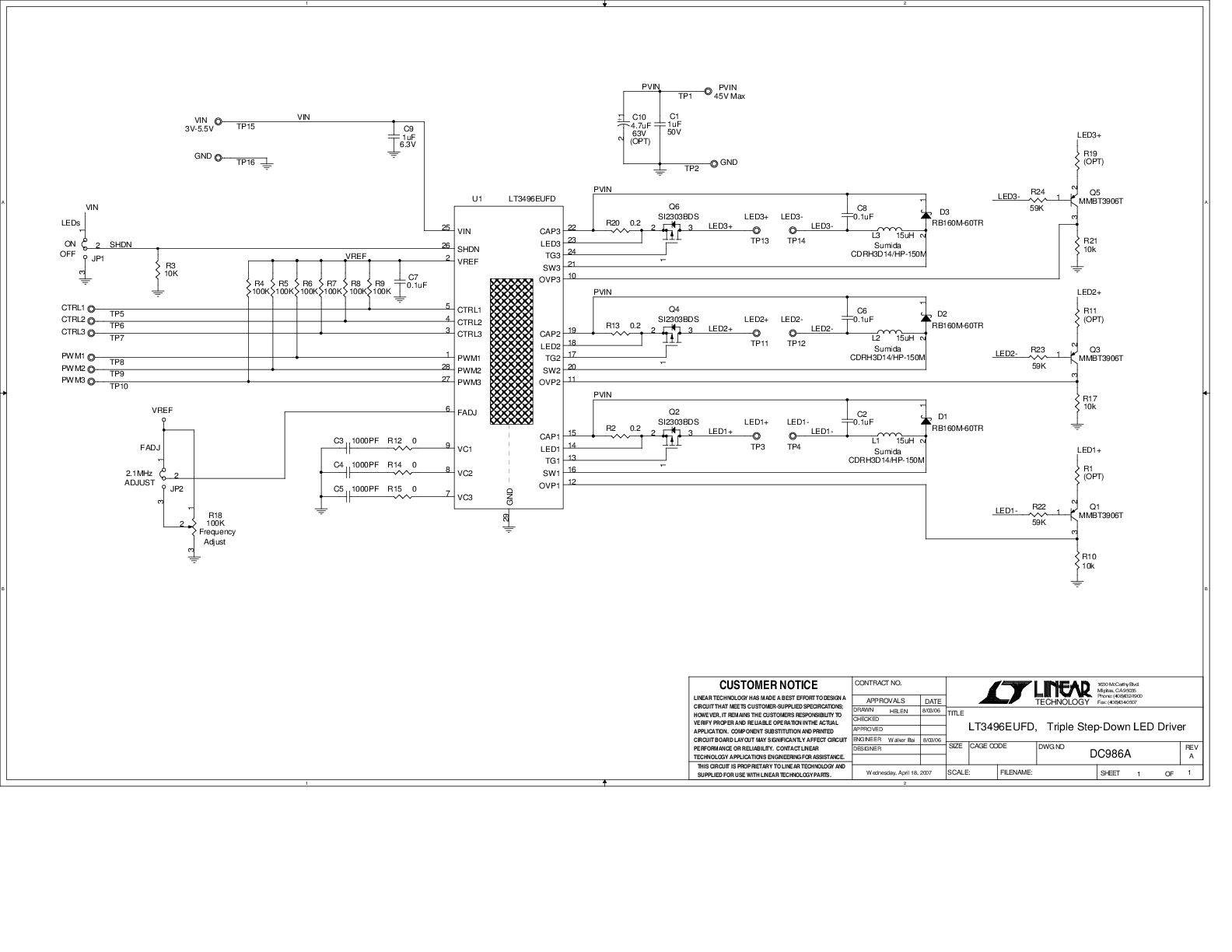

DC986A

LT3496EUFD演示电路 | 降压模式三通道LED驱动器,3V ≤ VIN ≤ 45V,VLED高达45V (x3)

zoom

DC986A

LT3496EUFD演示电路 | 降压模式三通道LED驱动器,3V ≤ VIN ≤ 45V,VLED高达45V (x3)

LT3496EUFD演示电路 | 降压模式三通道LED驱动器,3V ≤ VIN ≤ 45V,VLED高达45V (x3)

产品详情

演示电路986是一款三通道降压型LED驱动器,内置LT3496EUFD。LT3496是一款三路输出DC/DC转换器,设计用作驱动高电流LED的电流源。该演示板上的三个稳压器可独立工作。每个输出通道的默认电流为500mA。输出电流不应超过所用LED的额定电流。 演示板可驱动的LED串的最大电压受到LT3496占空比和输入电压的限制。

最大电源输入电压(PVIN)为45V。因此,该演示板的每个通道可驱动高达约31V的总LED电压。LT3496的输入电压范围为3V至30V(具有40V瞬态电压);然而,为了尽量降低功耗,该演示板使用3V至5.5V电源。

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
