LT3014

20mA、3V 至 18V 低压差微功率线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 16
特性
  • 宽输入电压范围:3V 至 80V
  • 低静态电流:7μA

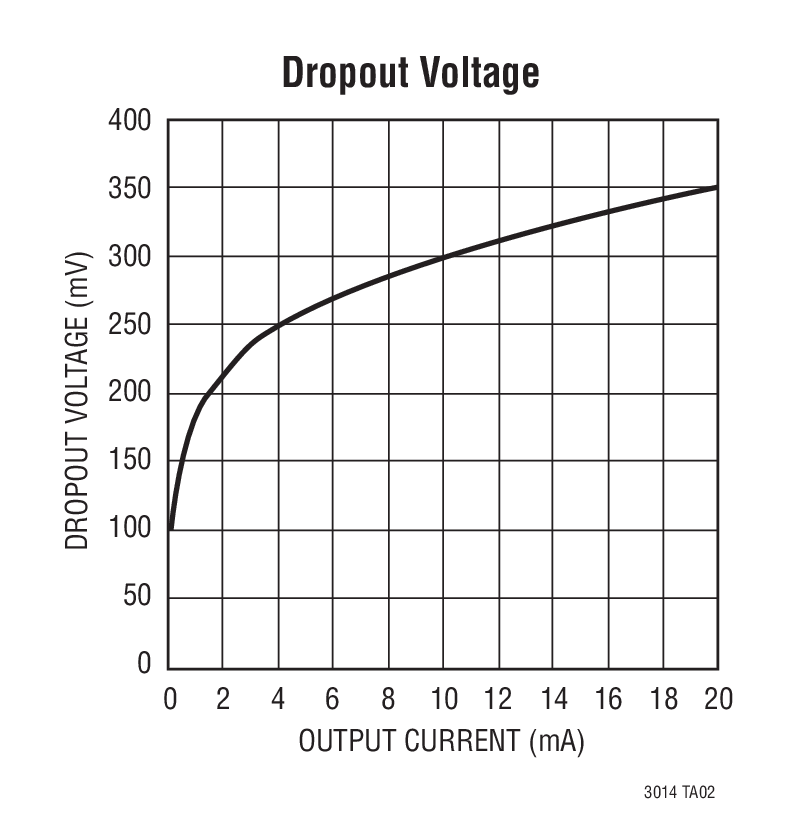

  • 低压差:350mV
  • 输出电流:20mA
  • LT3014HV 可承受 100V 的瞬态电压 (2ms)
  • 无需保护二极管
  • 可调输出范围:1.22V 至 60V

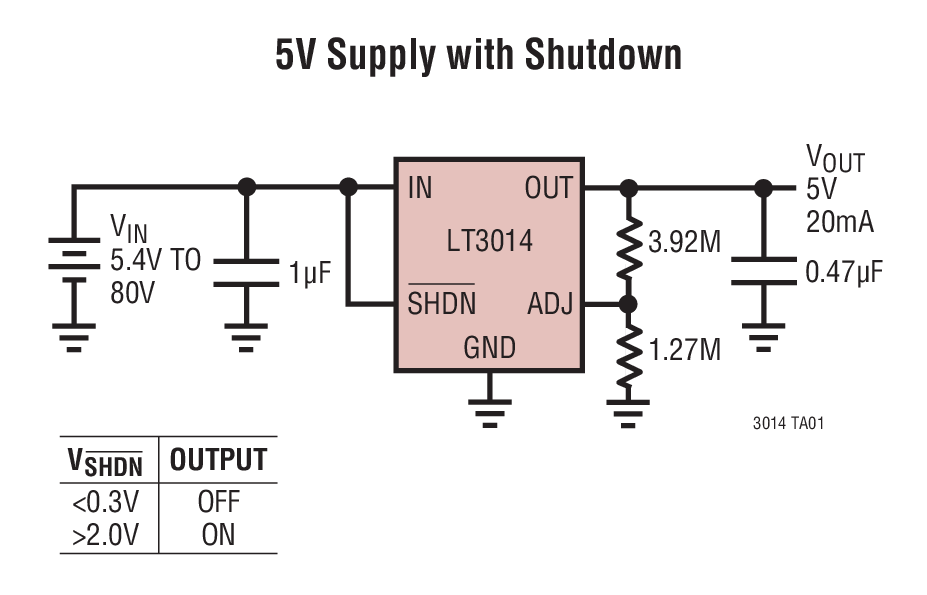

  • 停机模式中的静态电流为 1μA
  • 采用 0.47μF 输出电容器可实现稳定
  • 采用铝电容器、钽电容器或陶瓷电容器可实现稳定
  • 反向电池保护
  • 没有来自输出的反向电流
  • 热限制

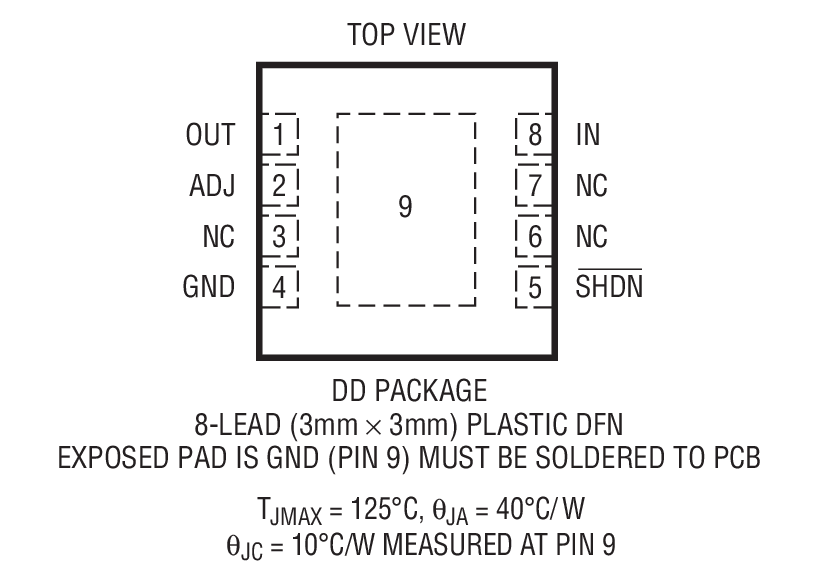

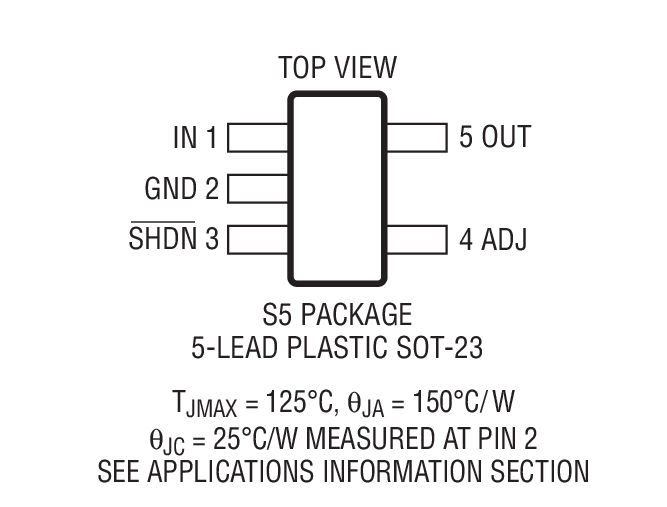

  • 采用 5 引脚 ThinSOT 和 8 引脚 DFN 封装
更多细节
show more Icon

LT3014是一款高电压、微功耗低压差线性稳压器。该器件能够提供20mA输出电流,具有350mV压差。LT3014设计用于电池供电或高电压系统,低静态电流(工作模式下为7µA,关断模式下为1µA)使其成为理想选择。在压差模式下,静态电流也受到很好地控制。

LT3014的其他特性包括能够采用极小的输出电容工作。这些稳压器在输出上的电流仅为0.47µF时保持稳定,同时大多数旧器件需要10µF100µF电流来保持稳定。可以使用小型陶瓷电容,无需添加ESR,因为这是其他稳压器的常见现象。内部保护电路包括电池反接保护、限流、限热以及反向电流保护功能。

该器件可用作具有1.22V基准电压的可调器件。LT3014稳压器采用5引脚ThinSOT8引脚DFN两种封装。

受美国专利保护,包括61182636144250

Shutdown Pin
LT3014 Yes
LT3014B No

应用

  • 低电流高电压稳压器
  • 用于电池供电系统的稳压器
  • 电信应用
  • 汽车应用
产品模型 16

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3014EDD#PBF
  • HTML
  • HTML
LT3014EDD#TRPBF
  • HTML
  • HTML
LT3014ES5#TRMPBF
  • HTML
  • HTML
LT3014ES5#TRPBF
  • HTML
  • HTML
LT3014HVEDD#PBF
  • HTML
  • HTML
LT3014HVEDD#TRPBF
  • HTML
  • HTML
LT3014HVES5#TRMPBF
  • HTML
  • HTML
LT3014HVES5#TRPBF
  • HTML
  • HTML
LT3014HVIDD#PBF
  • HTML
  • HTML
LT3014HVIDD#TRPBF
  • HTML
  • HTML
LT3014HVIS5#TRMPBF
  • HTML
  • HTML
LT3014HVIS5#TRPBF
  • HTML
  • HTML
LT3014IDD#PBF
  • HTML
  • HTML
LT3014IDD#TRPBF
  • HTML
  • HTML
LT3014IS5#TRMPBF
  • HTML
  • HTML
LT3014IS5#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

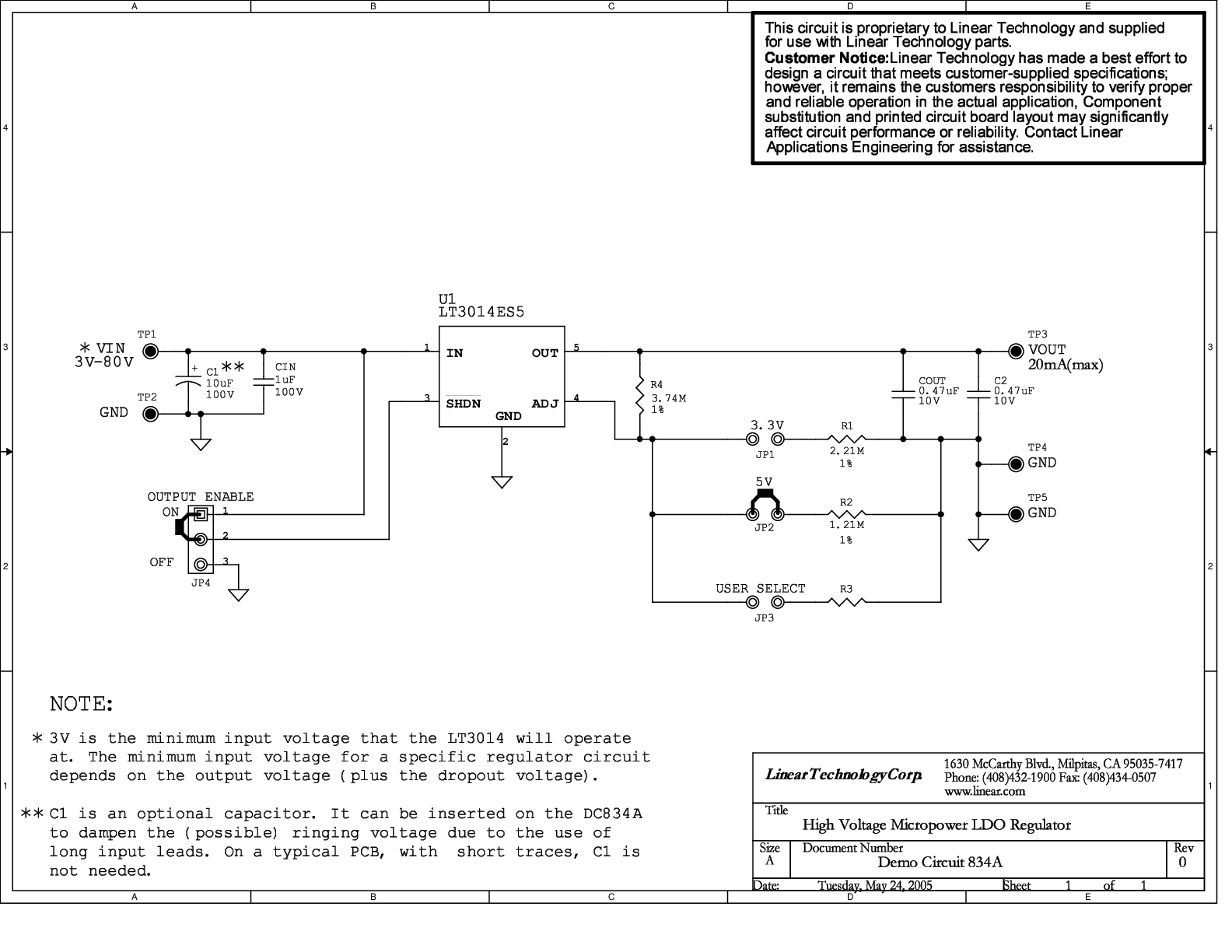

DC834A

LT3014ES5演示板 | 微功耗LDO稳压器,3V ≤ VIN ≤ 80V VOUT = 3.3V/5VOUT (20mA)

zoom

DC834A

LT3014ES5演示板 | 微功耗LDO稳压器,3V ≤ VIN ≤ 80V VOUT = 3.3V/5VOUT (20mA)

LT3014ES5演示板 | 微功耗LDO稳压器,3V ≤ VIN ≤ 80V VOUT = 3.3V/5VOUT (20mA)

产品详情

演示电路DC834是一款高电压微功耗稳压器,采用提供小型SOT-23封装的20mA输出低压差线性稳压器LT3014。DC834的输入电压范围为3V至80V。该演示板的跳线可选输出电压可设置为3.3V、5V或用户定义的1.22V至60V之间的值。静态电流在工作时通常仅为6uA,且关断时小于1µA。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
