LT1508

过期

功率因数和 PWM 控制器 (电压模式)

Viewing:

概述

停产产品：产品手册仅供参考。如需可能的替代产品请联络 ADI

PFC 和 PWM 单芯片解决方案
同步操作高达 300kHz
在 20:1 的负载电流范围内的功率因数为 99%
电压模式 PWM
瞬时过压保护
专用过压保护 (OVP 引脚)

极小的线路电流死区
250μA 的典型启动电源电流
线路开关噪声滤波器
低静态电流：13mA
快速 1.5A 峰值电流栅极驱动器
单独的软启动控制

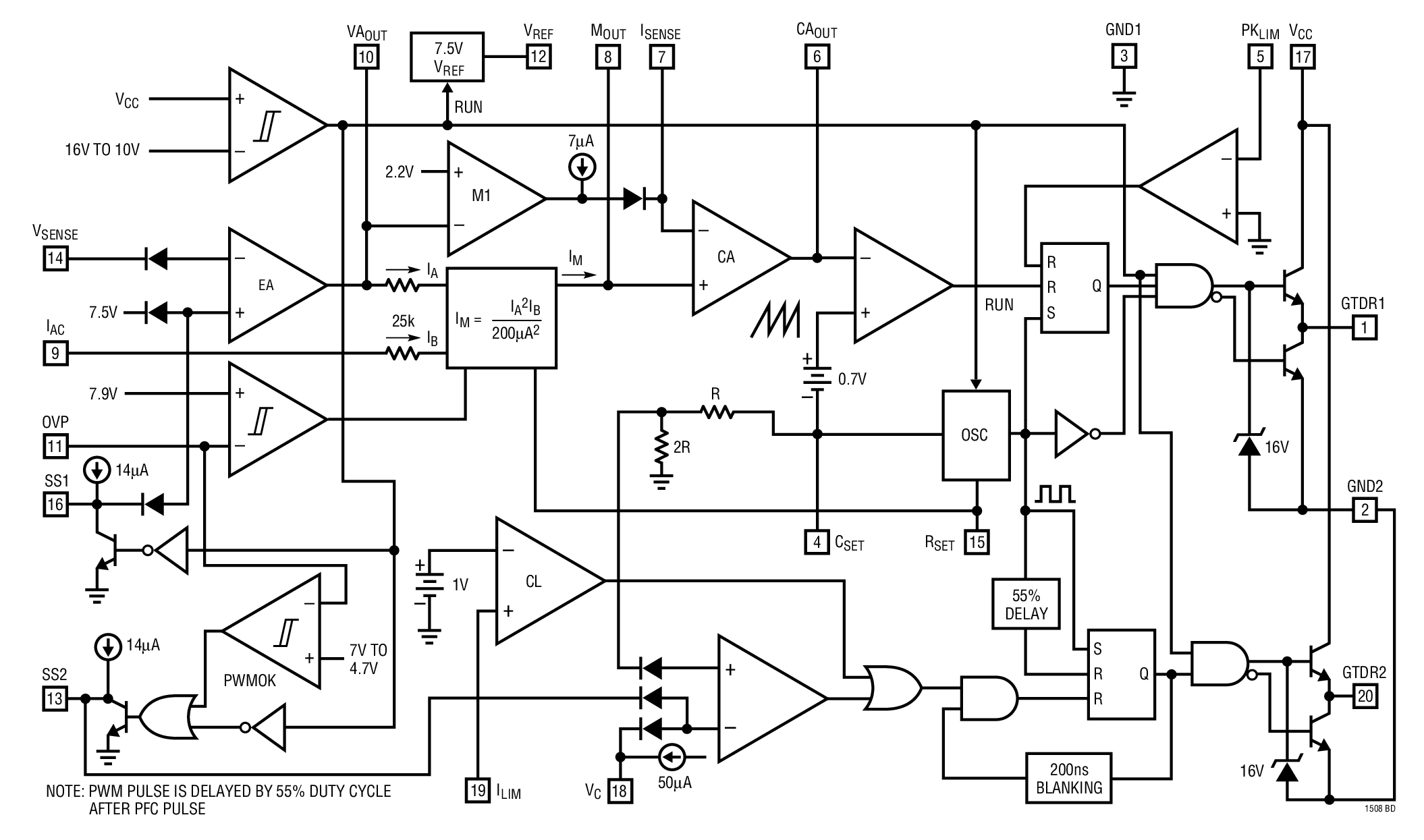

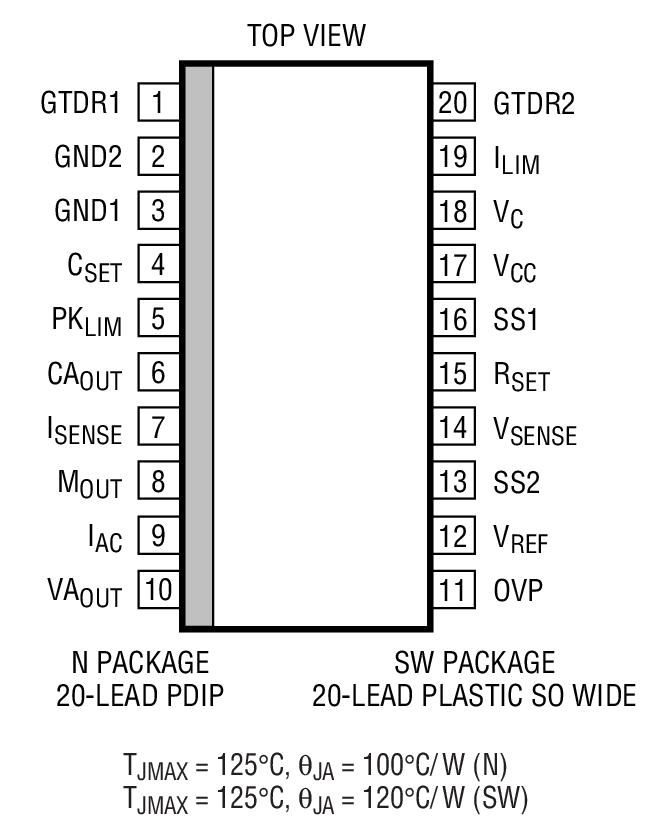

LT^®1508 是一款适合通用离线式开关电源的完整解决方案，该器件采用了有源功率因数校正。LT1508 的 PFC 部分与 LT1248 PFC 控制器相同，唯一的差别是前者去掉了 EN/SYNC 引脚，因为 PFC 和 PWM 是在内部进行同步的。

电压模式 PWM 部分 (LT1509 是电流模式的对应器件) 包含所有的主端功能，以把 PFC 预调节高电压输出转换为一个隔离式低电压输出。PWM 占空比在内部被限制为 47% (最大值为 50%) 以防止发生变压器饱和。当 PFC 输出达到预设电压时，PWM 软启动开始。在出现短暂的电压丢失情况下，PWM 将在 PFC 输出电压降至低于预设值的 73% 时被关断。

应用

通用的功率因数校正电源和前置稳压器

参考资料

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
LT1509	量产	功率因数和 PWM 控制器

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LT1508

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
